CJ/T 286-2008
基本信息
标准号： CJ/T 286-2008
中文名称：城市轨道交通轨道橡胶减振器
标准类别：城镇建设行业标准(CJ)
标准状态：现行
发布日期：2008-08-11
实施日期：2008-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：2107675
标准分类号
标准ICS号：铁路工程>>45.040铁路工程材料和零件
中标分类号：铁路>>铁路综合>>S05材料
关联标准
出版信息
出版社：中国标准出版社
页数：12页
标准价格：14.0 元
出版日期：2008-12-01
相关单位信息
起草人：沈建平、任庭柱、宋键、张小华、吴坚华、赵大鹏、庄国华
起草单位：中国船舶重工集团公司第七一一研究所等
归口单位：住房和城乡建设部城市轨道交通标准技术归口单位建设部地铁与轻轨研究中心
提出单位：住房和城乡建设部标准定额研究所
发布部门：中华人民共和国住房和城乡建设部
标准简介
本标准规定了城市轨道交通轨道橡胶减振器的要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于城市轨道交通轨道橡胶减振器的生产和检验 CJ/T 286-2008 城市轨道交通轨道橡胶减振器 CJ/T286-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

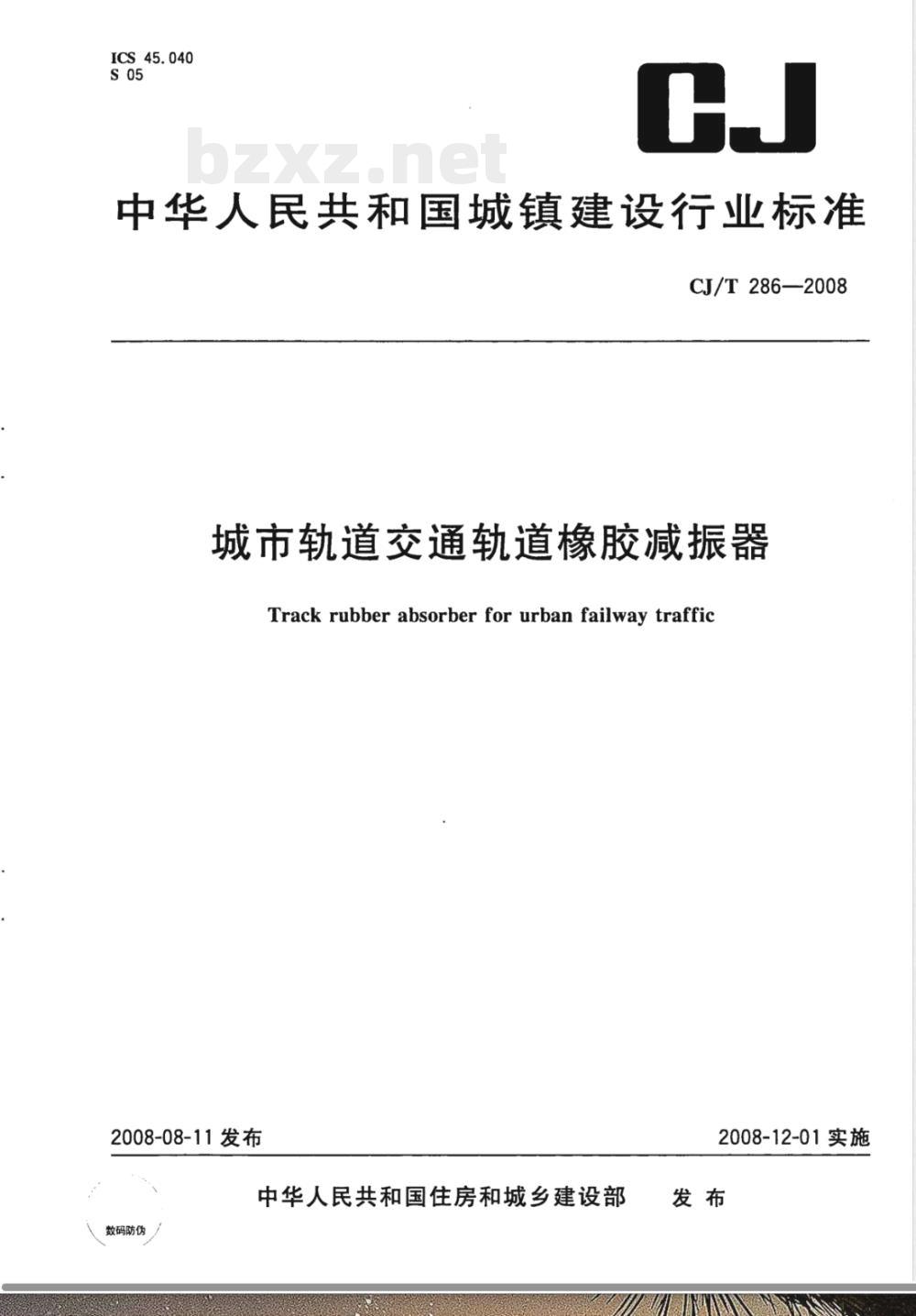

ICS45.040
中华人民共和国城镇建设行业标准CJ/T286—2008
城市轨道交通轨道橡胶减振器
Track rubber absorber for urban failway traffic2008-08-11发布
中华人民共和国住房和城乡建设部数码防伪
2008-12-01实施

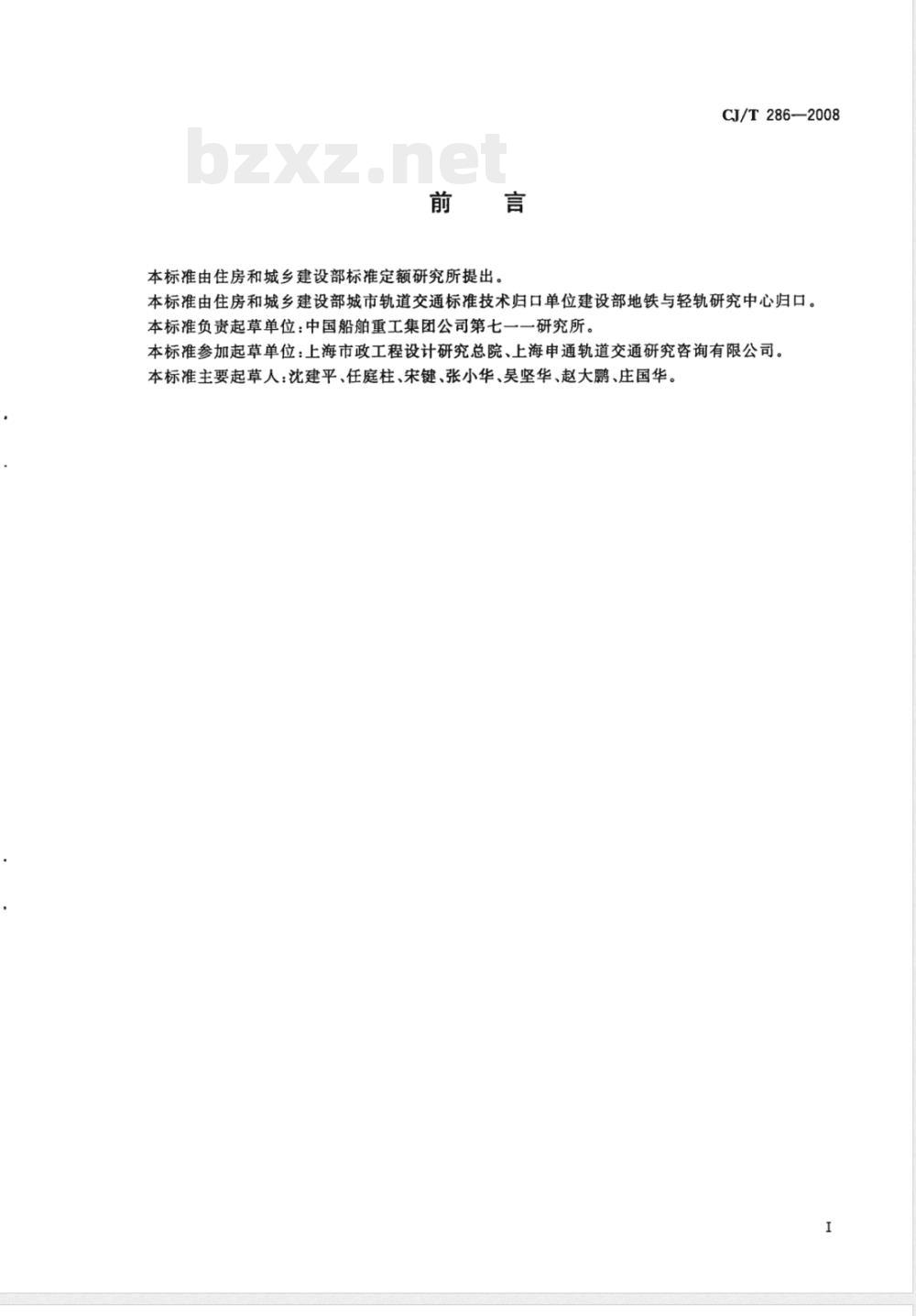

本标准由住房和城乡建设部标准定额研究所提出。CJ/T 286—2008
本标准由住房和城乡建设部城市轨道交通标准技术归口单位建设部地铁与轻轨研究中心归口。本标准负责起草单位：中国船舶重工集团公司第七一一研究所。本标准参加起草单位：上海市政工程设计研究总院、上海申通轨道交通研究咨询有限公司。本标准主要起草人：沈建平、任庭柱、宋键、张小华、吴坚华、赵大鹏、庄国华。H

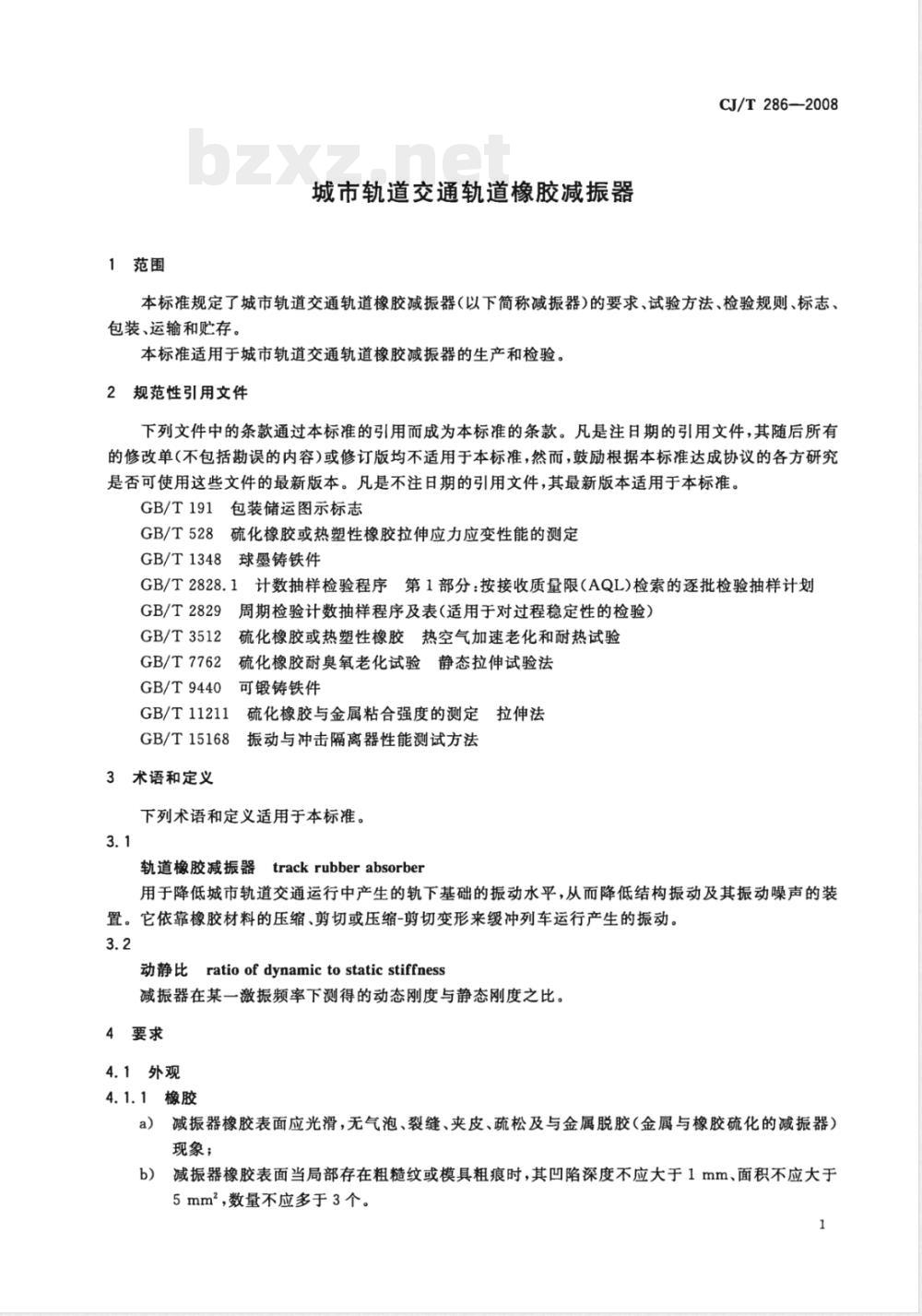

1范围
城市轨道交通轨道橡胶减振器
CJ/T286—2008
本标准规定了城市轨道交通轨道橡胶减振器（以下简称减振器）的要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于城市轨道交通轨道橡胶减振器的生产和检验2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB/T528
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T1348
球墨铸铁件
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829
周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3512
GB/T7762
GB/T9440
GB/T11211
GB/T15168
3术语和定义
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验硫化橡胶耐臭氧老化试验静态拉伸试验法可锻铸铁件
硫化橡胶与金属粘合强度的测定拉伸法振动与冲击隔离器性能测试方法下列术语和定义适用于本标准。3.1
轨道橡胶减振器trackrubberabsorber用于降低城市轨道交通运行中产生的轨下基础的振动水平，从而降低结构振动及其振动噪声的装置。它依靠橡胶材料的压缩、剪切或压缩-剪切变形来缓冲列车运行产生的振动。3.2
动静比ratioof dynamictostaticstiffness减振器在某一激振频率下测得的动态刚度与静态刚度之比。4要求
4.1外观
4.1.1橡胶
a）减振器橡胶表面应光滑，无气泡、裂缝、夹皮、疏松及与金属脱胶（金属与橡胶硫化的减振器）现象；
b）减振器橡胶表面当局部存在粗糙纹或模具粗痕时，其凹陷深度不应大于1mm、面积不应大于5mm2，数量不应多于3个。
CJ/T286-2008

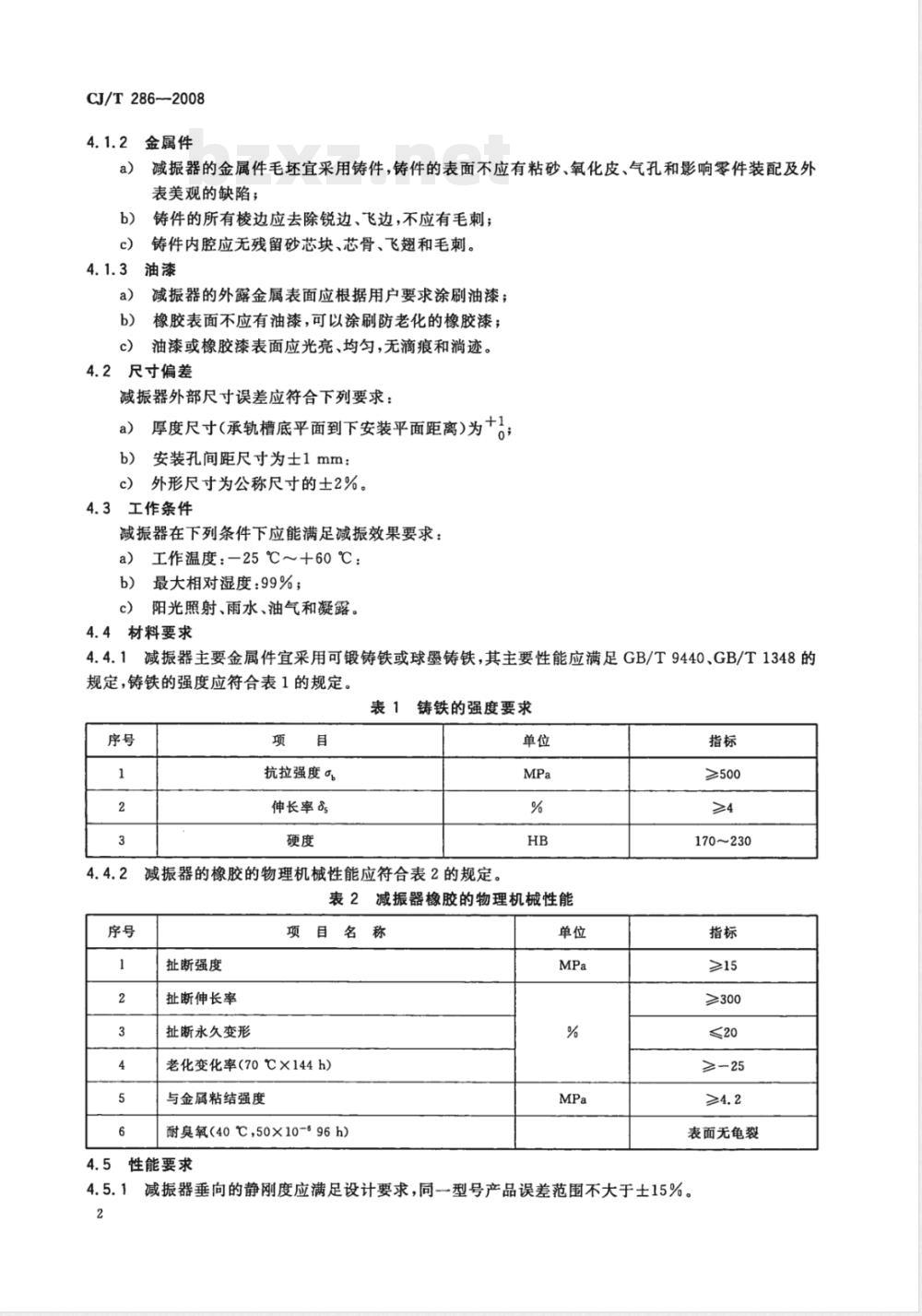

金属件
减振器的金属件毛坏宜采用铸件，铸件的表面不应有粘砂、氧化皮、气孔和影响零件装配及外表美观的缺陷；
铸件的所有棱边应去除锐边、飞边，不应有毛刺；铸件内腔应无残留砂芯块、芯骨、飞翅和毛刺。4.1.3油漆
减振器的外露金属表面应根据用户要求涂刷油漆；橡胶表面不应有油漆，可以涂刷防老化的橡胶漆；油漆或橡胶漆表面应光亮、均匀，无滴痕和消迹。4.2尺寸偏差
减振器外部尺寸误差应符合下列要求：a)
厚度尺寸(承轨槽底平面到下安装平面距离)为+10
安装孔间距尺寸为士1mm：
c）外形尺寸为公称尺寸的士2%。4.3工作条件
减振器在下列条件下应能满足减振效果要求：a）工作温度：-25℃～十60℃：最大相对湿度：99%；
c）阳光照射、雨水、油气和凝露。4.4材料要求
4.4.1减振器主要金属件宜采用可锻铸铁或球墨铸铁，其主要性能应满足GB/T9440、GB/T1348的规定，铸铁的强度应符合表1的规定。表1铸铁的强度要求
抗拉强度%
伸长率8
减振器的橡胶的物理机械性能应符合表2的规定。单位
表2减振器橡胶的物理机械性能
项目名称
扯断强度
扯断伸长率
扯断永久变形
老化变化率(70℃×144h）
与金属粘结强度
耐臭氧（40℃,50×10-96h）
4.5性能要求
≥500
170~230
≥300
表面无龟裂
4.5.1减振器垂向的静刚度应满足设计要求，同一型号产品误差范围不大于士15%。2

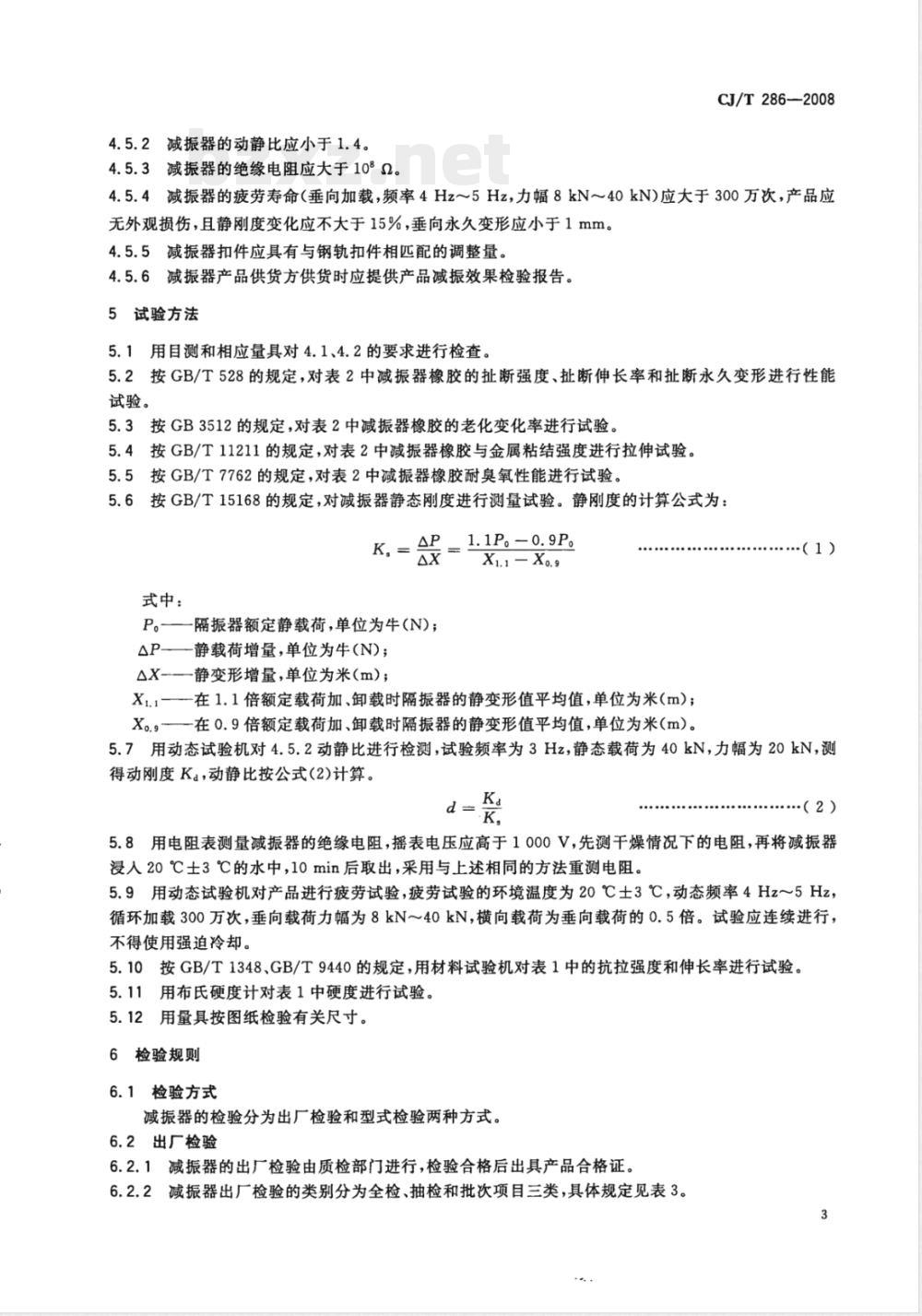

4.5.2减振器的动静比应小于1.4。4.5.3减振器的绝缘电阻应大于1082。CJ/T286—2008
4.5.4减振器的疲劳寿命（垂向加载，频率4Hz～5Hz，力幅8kN～40kN)应大于300万次，产品应无外观损伤，且静刚度变化应不大于15%，垂向永久变形应小于1mm。4.5.5减振器扣件应具有与钢轨扣件相匹配的调整量。4.5.6减振器产品供货方供货时应提供产品减振效果检验报告。5试验方法
5.1用目测和相应量具对4.1、4.2的要求进行检查。5.2按GB/T528的规定，对表2中减振器橡胶的扯断强度、扯断伸长率和扯断永久变形进行性能试验。
5.3按GB3512的规定，对表2中减振器橡胶的老化变化率进行试验。5.4按GB/T11211的规定，对表2中减振器橡胶与金属粘结强度进行拉伸试验。5.5按GB/T7762的规定，对表2中减振器橡胶耐臭氧性能进行试验。5.6按GB/T15168的规定，对减振器静态刚度进行测量试验。静刚度的计算公式为：AP 1. 1P。-0. 9P。
Xi.1 - Xo.9
式中：
P。—隔振器额定静载荷，单位为牛(N)；△P——静载荷增量，单位为牛(N)；△X-一一一静变形增量，单位为米（m）；X1.1-—-在1.1倍额定载荷加、卸载时隔振器的静变形值平均值，单位为米（m)；X。.9——在0.9倍额定载荷加、卸载时隔振器的静变形值平均值，单位为米（m）。（1）
5.7用动态试验机对4.5.2动静比进行检测，试验频率为3Hz，静态载荷为40kN，力幅为20kN，测得动刚度Ka，动静比按公式(2)计算。.....
...·(2)
5.8用电阻表测量减振器的绝缘电阻，摇表电压应高于1000V，先测干燥情况下的电阻，再将减振器浸人20℃士3℃的水中，10min后取出，采用与上述相同的方法重测电阻。5.9用动态试验机对产品进行疲劳试验，疲劳试验的环境温度为20℃士3℃，动态频率4Hz5Hz，循环加载300万次，垂向载荷力幅为8kN～40kN，横向载荷为垂向载荷的0.5倍。试验应连续进行，不得使用强迫冷却。
5.10按GB/T1348、GB/T9440的规定，用材料试验机对表1中的抗拉强度和伸长率进行试验。5.11用布氏硬度计对表1中硬度进行试验。5.12用量具按图纸检验有关尺寸。6检验规则
6.1检验方式
减振器的检验分为出厂检验和型式检验两种方式。6.2出厂检验
6.2.1减振器的出厂检验由质检部门进行，检验合格后出具产品合格证。6.2.2减振器出厂检验的类别分为全检、抽检和批次项目三类，具体规定见表3。3
CJ/T286—2008
橡胶外观
检验项目
表3出厂检验项目
金属件外观、4.1.3
3油漆外观、4.2尺寸偏差
4.4材料要求
表1中抗拉强度、伸长量率、硬度4.5.1
静刚度、4.5.2
动静比、4.5.3绝缘电阻
表示必检项目；
表示不检项目。
出厂检验
结果形式
作出检验结论
作出检验结论
提供材质报告
提供试验报告
提供试验报告
减振器出厂检验抽检的抽样方案，按GB/T2828.1中的一次正常抽样方案，具体抽样方案规定6.2.3
见表4。
出厂检验抽样方案及合格判据
检验项目
静刚度
4.5.2动静比
4.5.3绝缘电阻
检验方法
检查水平
合格质量水平
合格判定数
不合格判定数
根据表4的抽样检验结果，当不合格品数小于或等于合格判定数时，则该批为合格；当不合格品6.2.4
数大于或等于不合格判定数Re时，则该批为不合格。6.2.5减振器的疲劳寿命试验每批抽取总量的0.01%，但不少于2只，按5.8检验，若有一只不合格则判为不合格批。
6.2.6对于不合格批，当修理和挑选后可重新进行检验。6.3型式检验
有下列情况之一时，应进行减振器型式检验：用户要求；
产品工艺重大改进和生产设备可能影响产品性能的重大变化；停产半年以上，重新恢复正常生产。型式检验的项目应按4.4材料要求、4.5性能要求逐条进行，试验方法按5.1～5.11规定，并提6.3.2
交型式试验报告。
型式检验的样本应从出厂检验合格的产品中抽取，抽样方案按GB/T2829的有关规定，判别数据见表5。
表5判别数据表免费标准下载网bzxz
不合格分类
检验项目
静刚度
绝缘电阻
疲劳寿命
铸铁强度
动静比
检查水平
不合格
质量水平
判定数
不合格
判定数
样本数
CJ/T286—2008
6.3.4根据表5的判别数据，当不合格品数小于或等于合格判定数Ac时，则为合格；当不合格品数大于或等于不合格判定数Re时，则为不合格批。6.3.5出现不合格时，应及时查找原因并予以纠正，纠正后重新进行检验。6.3.6经过疲劳试验的减振器，不应作为合格产品供货。7标志、包装、运输和贮存
7.1标志
7.1.1铸件的上部有明显的“个”记号，提示减振器安装方向。7.1.2外包装箱除标出一般运输所需事项外，应按GB/T191的规定，标出“小心轻放”、“怕湿”和“向上”等标记。
7.2包装
减振器产品应采用简易包装。
7.3运输
减振器产品在运输过程中应避免油污等液体的侵蚀。7.4贮存
7.4.1减振器应在不承载的状态下贮存，贮存处应通风、干燥并避免阳光直接照射。7.4.2减振器应远离发热源，避免各种油类和酸碱类物质的污染。7.4.3在规定的保管条件下，减振器贮存期超过5年，使用前应重新检测产品质量，并满足本标准的要求。
8随行文件
出厂的减振器应具有如下随行文件：产品合格证；
检验数据及材质报告；
产品外形图；
装箱清单。
CJ/T286-2008
中华人民共和国城镇建设
行业标准
城市轨道交通轨道橡胶减振器
CJ/T286-2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
5字数11千字
反2008年11月第一次印刷
2008年11月第一版
书号：155066·2-19282定价14.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
8002982 /
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
