QB/T 2996-2008 工艺铜箔 QB/T2996-2008 标准下载解压密码：www.bzxz.net

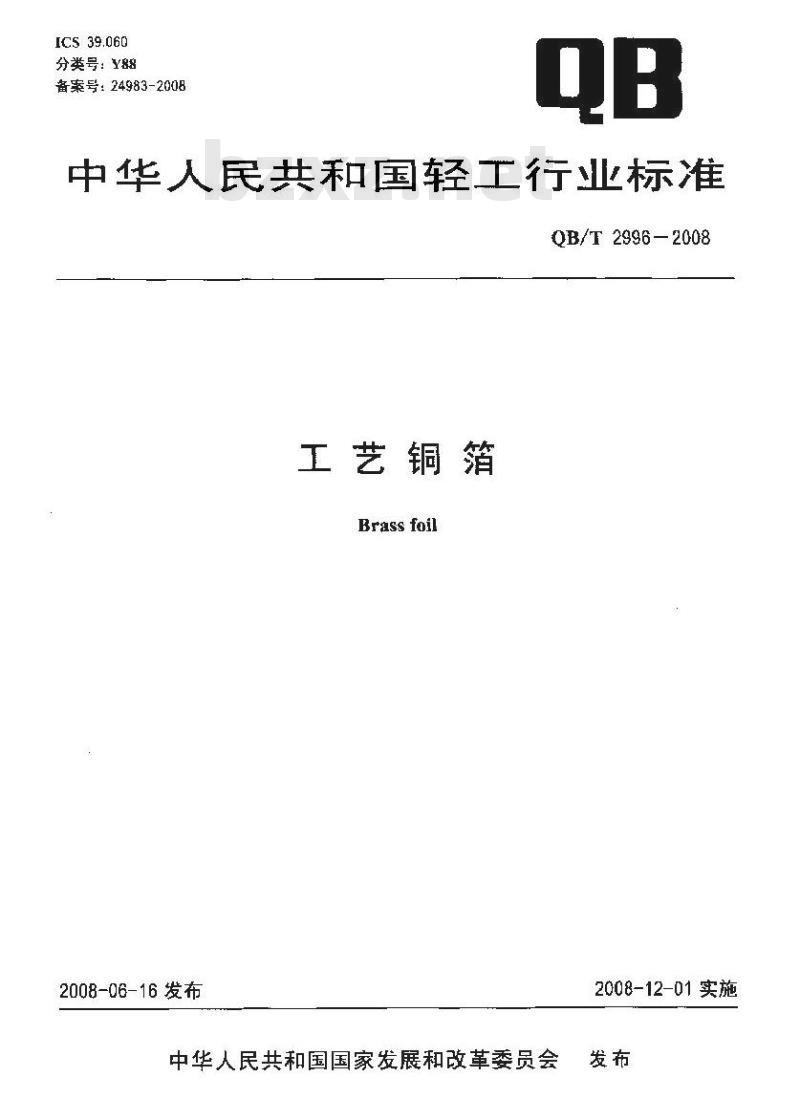

ICS 39.060
分类号：Y88
备案号：24983-2008
中华人民共和国轻工行业标准
QB/T2996-2008
工艺铜箔
Brass foil
2008-06-16发布
中华人民共和国国家发展和改革委员会2008-12-01实施

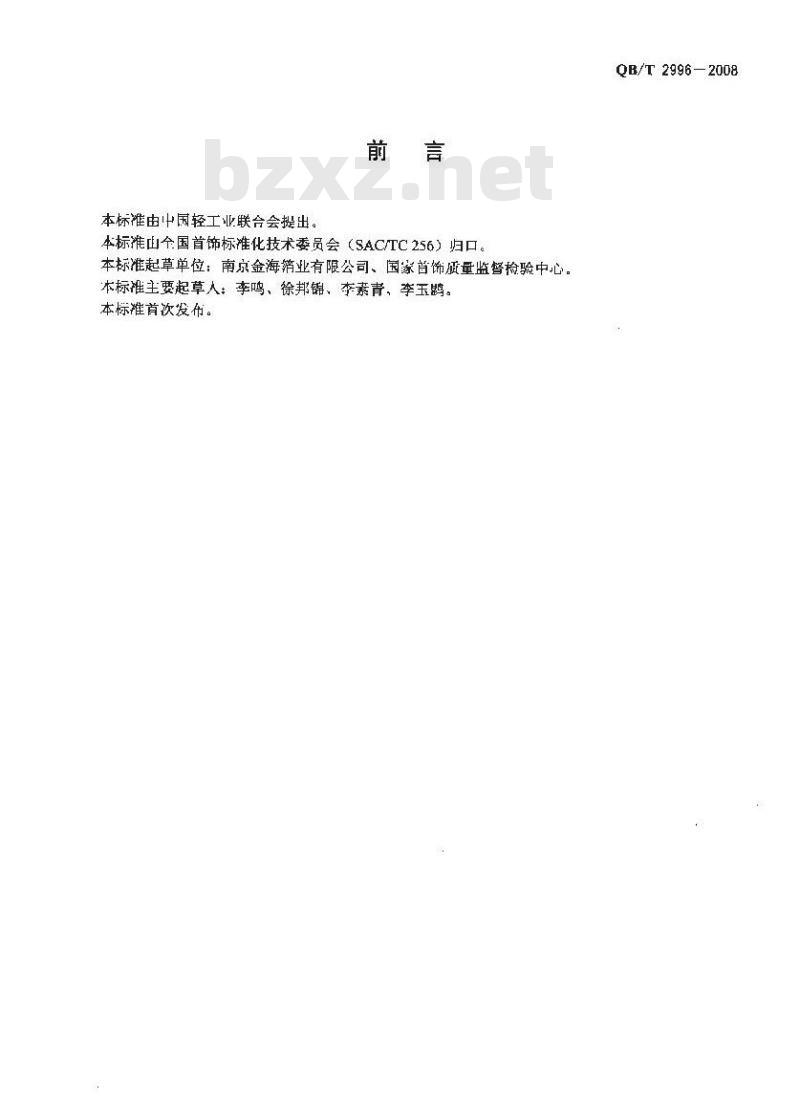

本标准由中国轻工业联合会提出。前言
本标准山个国首饰标准化技术委员会（SAC/TC256）归口。本标准起草单位：南京金海箔业有限公司、国家首饰质量监督检验中心。本标准主要起草人：李鸣、徐邦锦、李素青、李玉鸥。本标准首次发布。
QB/T2996—2008

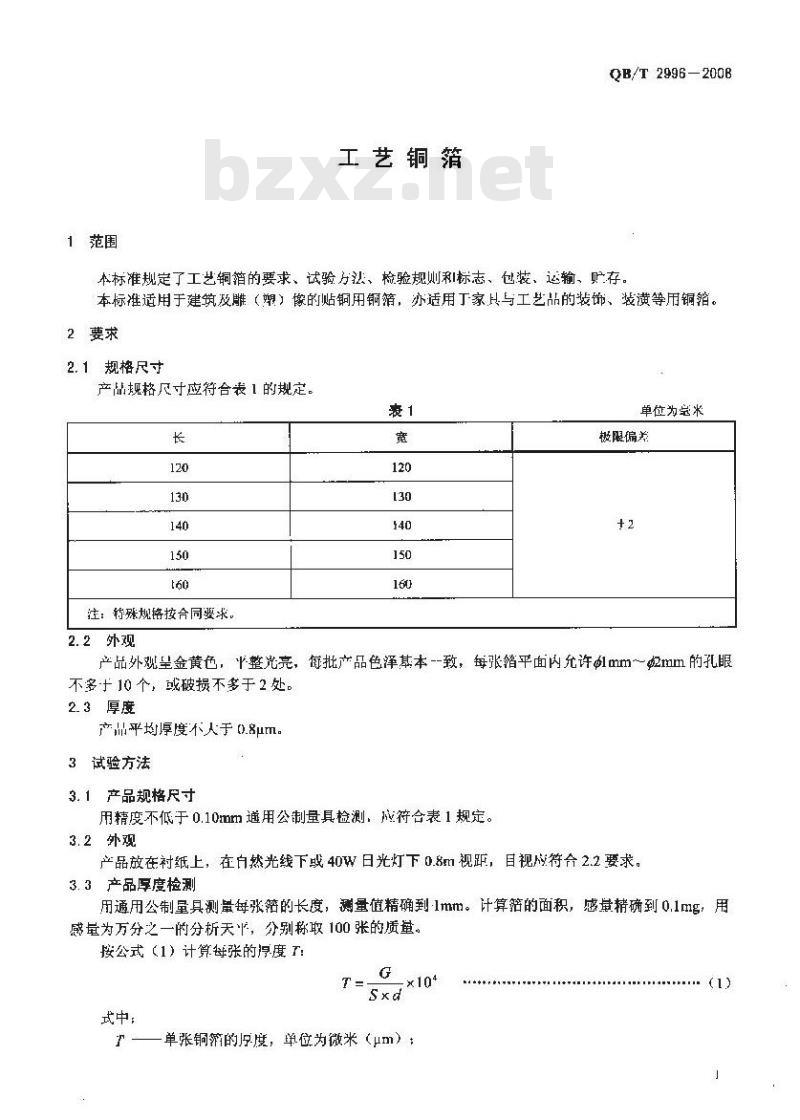

1范围
工艺铜箔
QB/T2996—200B
本标准规定了工艺铜箱的要求、试验方法、检验规则利标志、包装、运输、贮存。本标准适用于建筑及雕（塑）像的贴铜用铜箔，亦适用丁家H与工艺品的装饰、装潢等用铜箔。2要求
2.1规格尺寸
产规格尺寸应符合表1的规定。
注：特殊规格按合同要求
单位为尝米
极限偏差
产品外观呈金黄色，整光亮，批产品色泽基本--致，每张平面内允许mm～起mm的孔眼不多于10个，或破损不多于2处。2.3厚度
产品评均厚度不人于0.8um。
3试验方法
3.1产品规格尺寸
用精度不低于0.10mm用公制量具检测，符合表1规定。3.2外观
产品放在衬纸上，在白然光线下或40W日光灯下0.8m视距，目视成符合2.2要求。3.3产品厚度检测
用通用公制量具测量每张箔的长度，测量值精确到-1mm。计算箔的面积，感量精确到0.1mg：用感量为万分之一附分析天，分别称取100张的质量。按公式（1）计算每张的厚度：
式中：
单张铜箔的厚度，单位为微米（μm）：(1)
OB/T 2996—2008

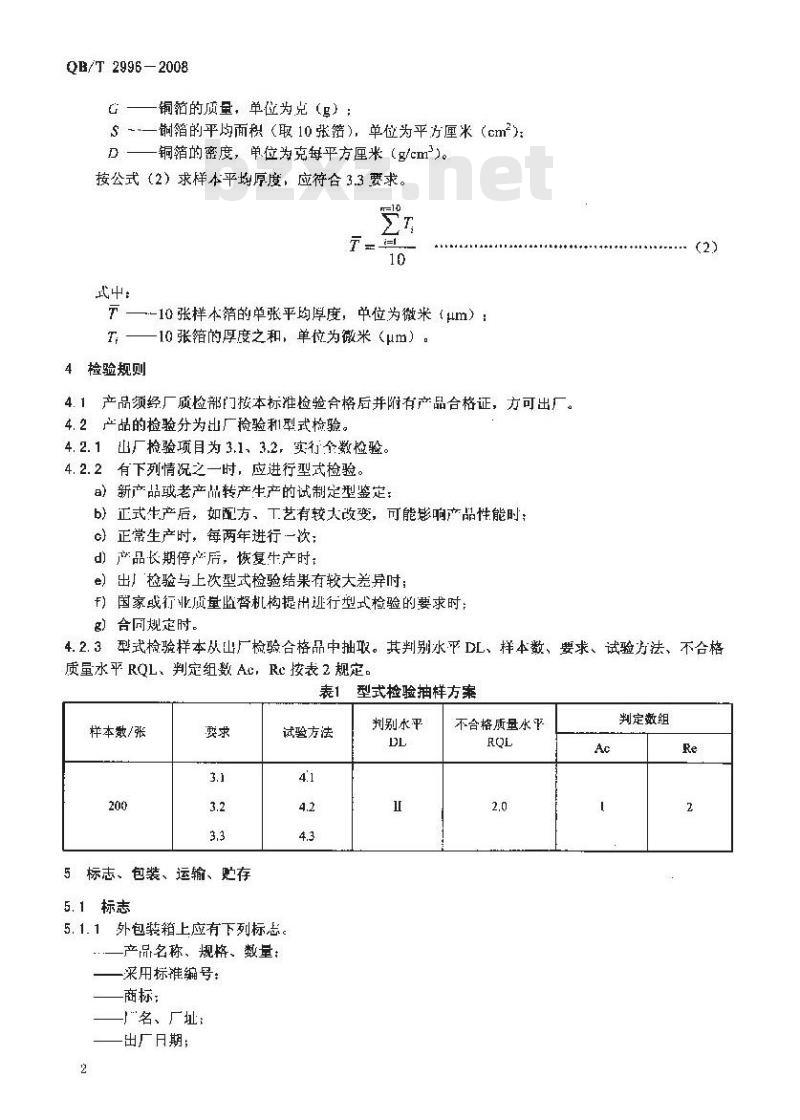

心铜箔的质量，单位为克（）：S~一铜的平均面积（取10张），单位为平方厘米（cm2)：D—铜箔的密度，单位为克每平方座米（g/cm)。按公式（2）求样本平均原度，应符合3.3要求。10
式中：
T—-10张样本箔的单张平均厚度，单位为微米（um）：T,—10张箱的厚度之和，单位为微米（μm）：4检验规则
4.1产品须经厂质检部门按本标准检验合格后并附有产品合格证，方可出厂。4.2产品的捡验分为出厂检验和型式检验。4.2.1出厂检验项目为3.1、3.2，实行个数检验。4.2.2有下列情况之一时，应进行型式检验。8）新产品或老产品转产生产的试制定型鉴定：b）正式生产后，如配方，工艺有较大改变，可能影响产品性能时；c）正常生产时，每两年进行一次：d）产品长期停产后，恢复牛产时，e）出检验与上次型式检验结果有较大差异时；f）国家或行业质量监督机构提出迹行型式检验的要求时：g）合同规定时。
4.2.3型式检验样本从山厂检验合格品中抽取。其判别水平DL、样本数、要求、试验方法、不合格质量水平 RQL、判定组数 Ac,Rc 按表 2 规定。表免费标准下载网bzxz
型式检验抽样方案
样本数/张
标志、包装、运输、贮存
5.1标志
试验方法
5.1.1外包装箱上应有下列标志。产品名称、规格、数量：
采用标准编号：
-商标：
名、厂址：
出厂月期；
判别永平
不合格质量水平
判定数组

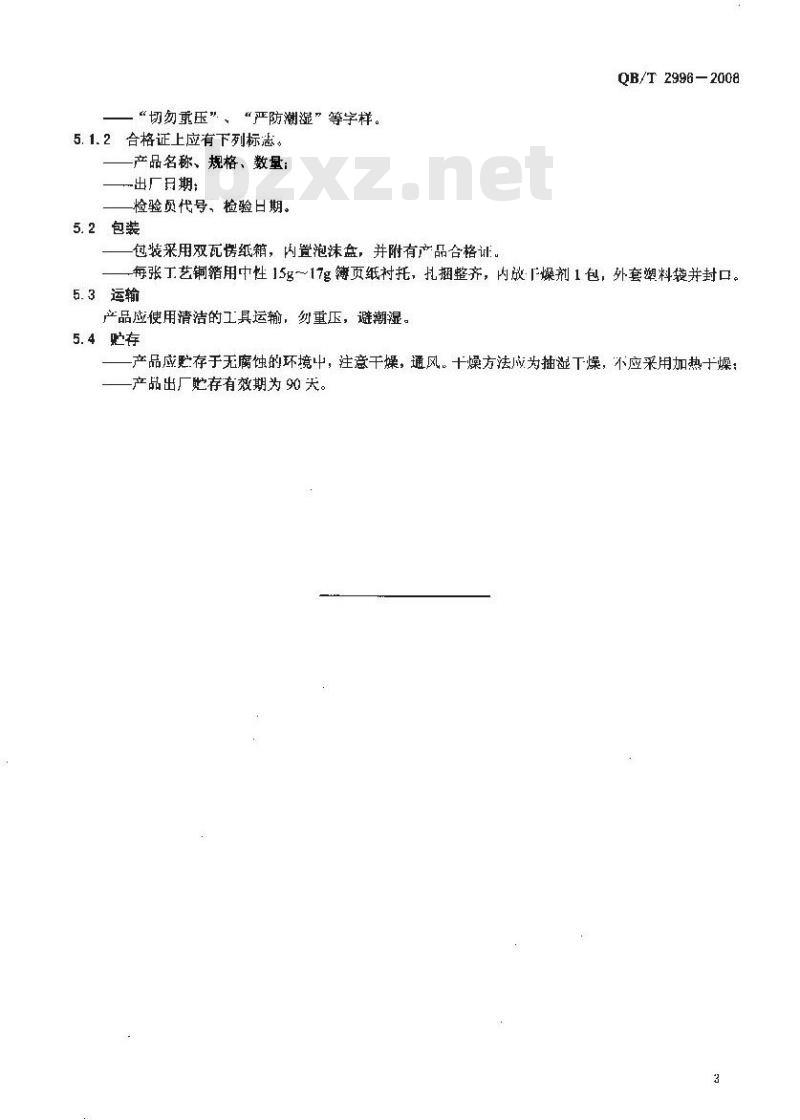

“切勿重压”、“严防測湿”等字样。5.1.2合格证上应有下列标。
-产品名称、规格、数量：
-出厂月期；
检验员代号、检验日期。
5.2包装
包装采用双瓦房纸箱，内置泡沫盒，并附有产品合格证。OB/T 2996-2008
每张工艺铜籍用中性15g～17g簿页纸衬托，扎捆整齐，内放1燥剂1包，外套塑料袋并封口。5.3运输
产品应使用清洁的工具运输，勿重压，避潮湿。5.4贮存
产品应贮存于无腐蚀的环境中，注意干燥，通风。十燥方法成为抽湿下燥，不应采用加热十燥：产品出厂些存有效期为天。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
