GB/T 5757-2008
基本信息
标准号： GB/T 5757-2008
中文名称：离子交换树脂含水量测定方法
标准类别：国家标准(GB)
标准状态：现行
发布日期：2008-06-30
实施日期：2009-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1183507
标准分类号
标准ICS号：橡胶和塑料工业>>塑料>>83.080.01塑料综合
中标分类号：化工>>合成材料>>G31合成树脂、塑料基础标准与通用方法
关联标准
替代情况：替代GB/T 5757-1986
出版信息
出版社：中国标准出版社
页数：5页
标准价格：10.0 元
计划单号：20065235-T-606
出版日期：2009-02-01
相关单位信息
首发日期：1986-01-08
起草人：孙丽君、徐天昊、王小为、李晓银、王春龙
起草单位：中国石油天然气股份有限公司兰州化工研究中心
归口单位：全国塑料标准化技术委员会通用方法和产品分会(SAC/TC 15/SC 4)
提出单位：中国石油化工集团公司
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国石油和化学工业协会
标准简介
本标准规定了制定合成橡胶牌号的原则和格式。本标准适用于合成橡胶。本标准不适用于胶乳。 GB/T 5757-2008 离子交换树脂含水量测定方法 GB/T5757-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

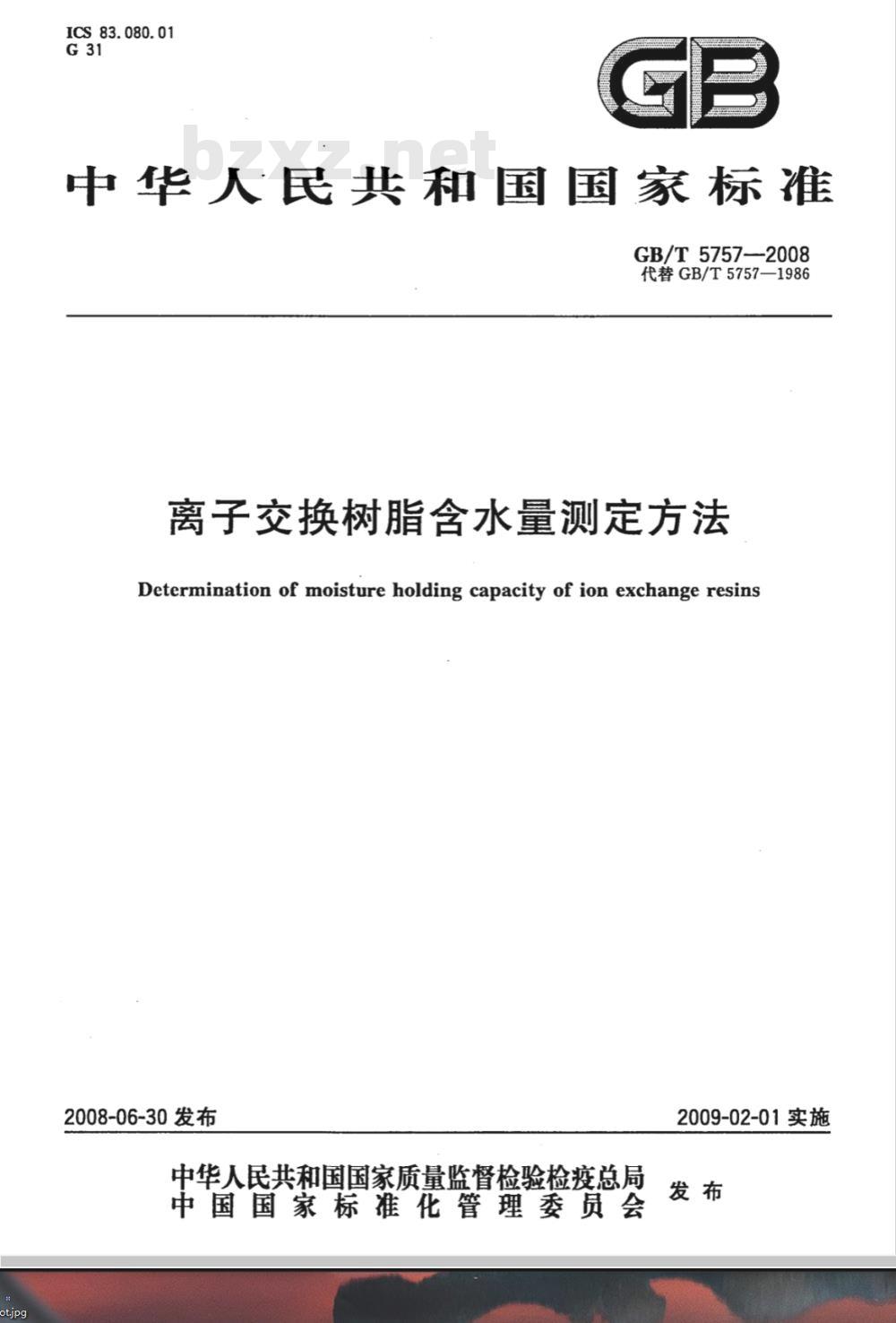

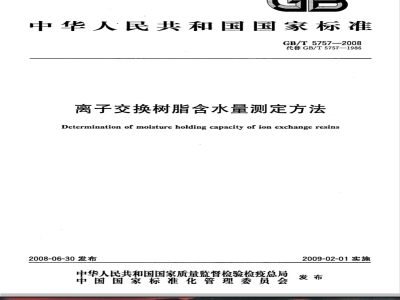

ICS 83.080.01
中华人民共和国国家标准
GB/T5757—2008bZxz.net
代替GB/T5757—1986
离子交换树脂含水量测定方法
Determination of moisture holding capacity of ion exchange resins2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-02-01实施

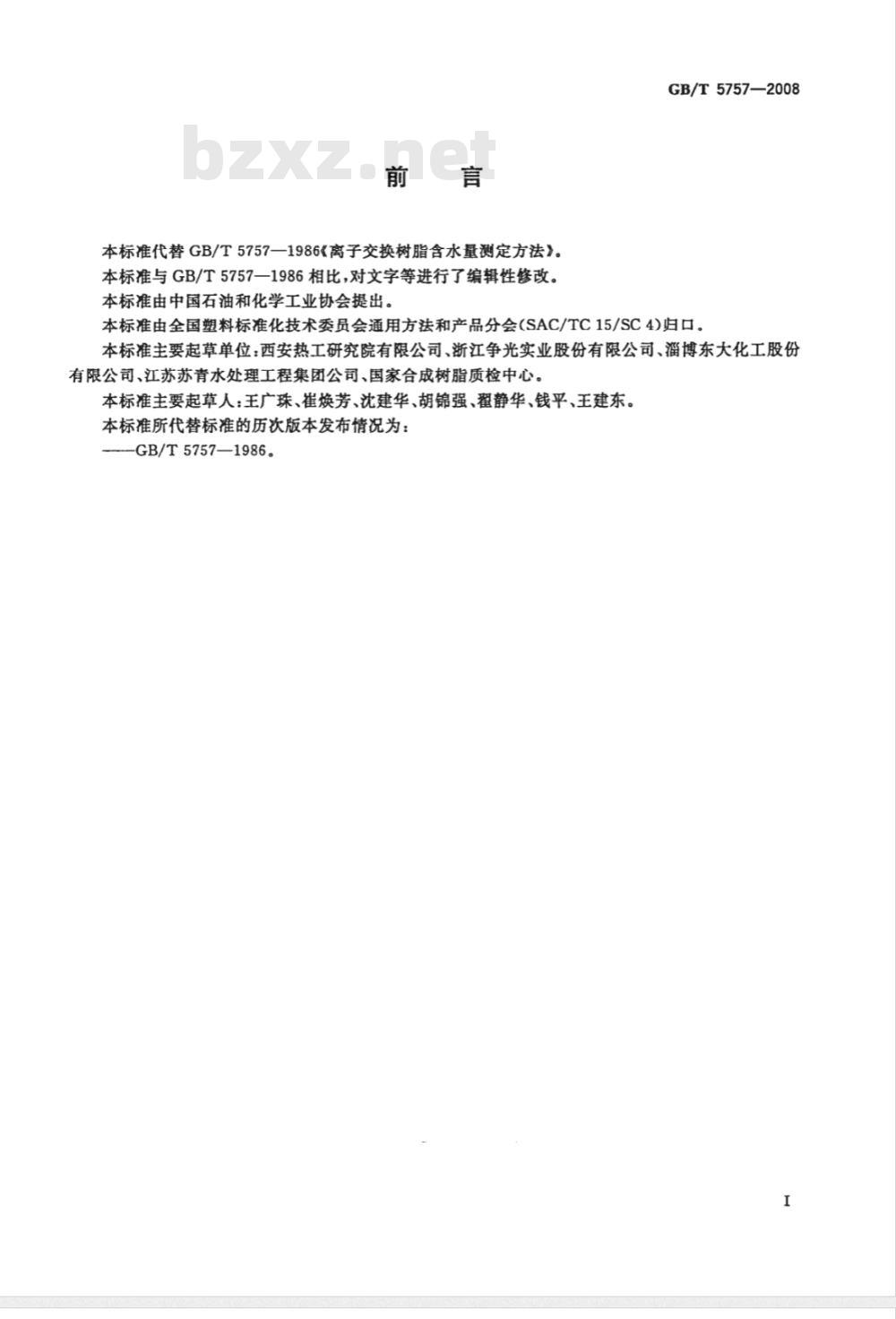

本标准代替GB/T5757一1986《离子交换树脂含水量测定方法》。本标准与GB/T5757一1986相比，对文字等进行了编辑性修改。本标准由中国石油和化学工业协会提出。GB/T5757—2008
本标准由全国塑料标准化技术委员会通用方法和产品分会(SAC/TC15/SC4)归口。本标准主要起草单位：西安热工研究院有限公司、浙江争光实业股份有限公司、淄博东大化工股份有限公司、江苏苏青水处理工程集团公司、国家合成树脂质检中心。本标准主要起草人：王广珠、崔焕芳、沈建华、胡锦强、翟静华、钱平、王建东。本标准所代替标准的历次版本发布情况为：-GB/T5757—1986。

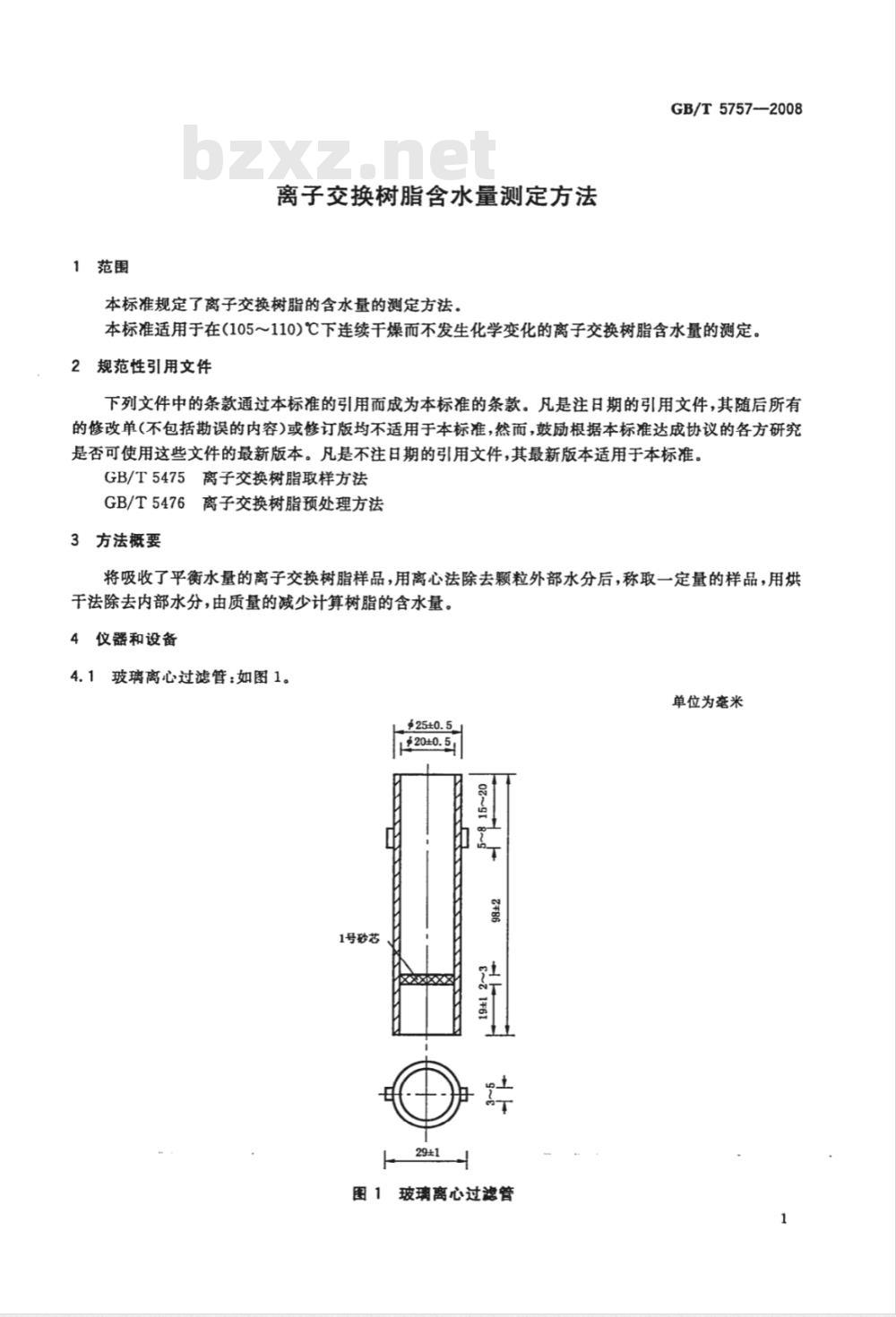

1范围
离子交换树脂含水量测定方法
本标准规定了离子交换树脂的含水量的测定方法。GB/T 5757-—2008
本标准适用于在(105110)℃下连续干燥而不发生化学变化的离子交换树脂含水量的测定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5475离子交换树脂取样方法GB/T5476离子交换树脂预处理方法3方法概要
将吸收了平衡水量的离子交换树脂样品，用离心法除去颗粒外部水分后，称取一定量的样品，用烘干法除去内部水分，由质量的减少计算树脂的含水量。4仪器和设备
4.1玻璃离心过滤管：如图1。
单位为毫米
0α~gr
1号砂芯
图1玻璃离心过滤管
GB/T5757--2008

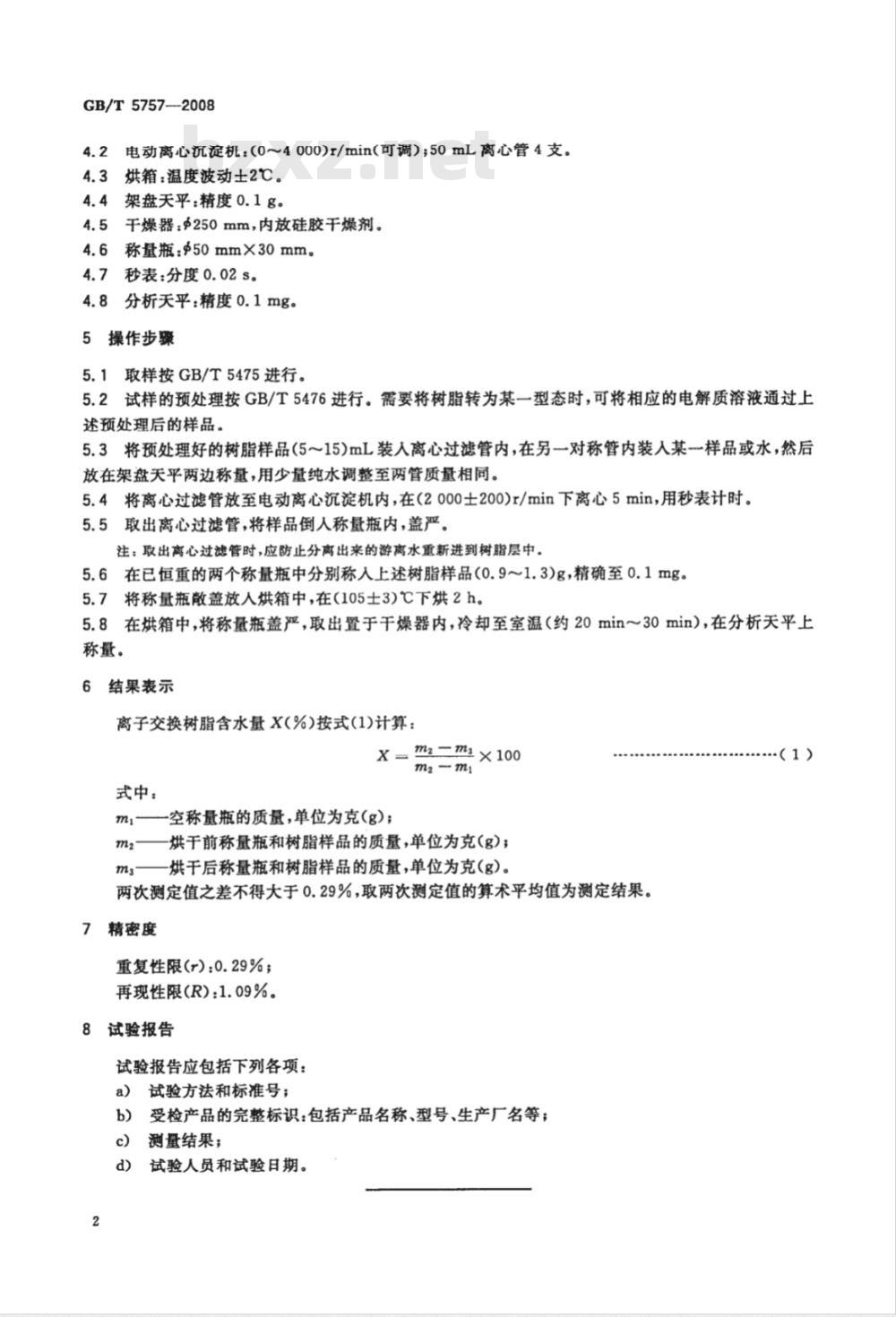

电动离心沉淀机：(0～4000)r/min(可调）;50mL离心管4支。4.3烘箱：温度波动土2℃。
4.4架盘天平：精度0.1g。
4.5干燥器：Φ250mm，内放硅胶干燥剂。4.6称量瓶：50mm×30mm。
4.7秒表：分度0.02s。
4.8分析天平：精度0.1mg。
5操作步骤
5.1取样按GB/T5475进行。
5.2试样的预处理按GB/T5476进行。需要将树脂转为某一型态时，可将相应的电解质溶液通过上述预处理后的样品。
5.3将预处理好的树脂样品（5～15)mL装入离心过滤管内，在另一对称管内装人某一样品或水，然后放在架盘天平两边称量，用少量纯水调整至两管质量相同。5.4将离心过滤管放至电动离心沉淀机内，在（2000士200)r/min下离心5min，用秒表计时。5.5取出离心过滤管，将样品倒人称量瓶内，盖严。注：取出离心过滤管时，应防止分离出来的游离水重新进到树脂层中。5.6在已恒重的两个称量瓶中分别称入上述树脂样品(0.9～1.3)g，精确至0.1mg。5.7将称量瓶散盖放人烘箱中，在(105士3)℃下烘2h。5.8在烘箱中，将称量瓶盖严，取出置于干燥器内，冷却至室温（约20min～30min），在分析天平上称量。
6结果表示
离子交换树脂含水量X(%)按式(1)计算：mzm ×100
式中：
m1——空称量瓶的质量，单位为克(g)；m2—烘干前称量瓶和树脂样品的质量，单位为克(g)；m3——烘干后称量瓶和树脂样品的质量，单位为克(g)。两次测定值之差不得大于0.29%，取两次测定值的算术平均值为测定结果。7精密度
重复性限(r)：0.29%；
再现性限(R)：1.09%。
8试验报告
试验报告应包括下列各项：
a）试验方法和标准号；
受检产品的完整标识：包括产品名称、型号、生产厂名等；c）
测量结果；
试验人员和试验日期。
（1）

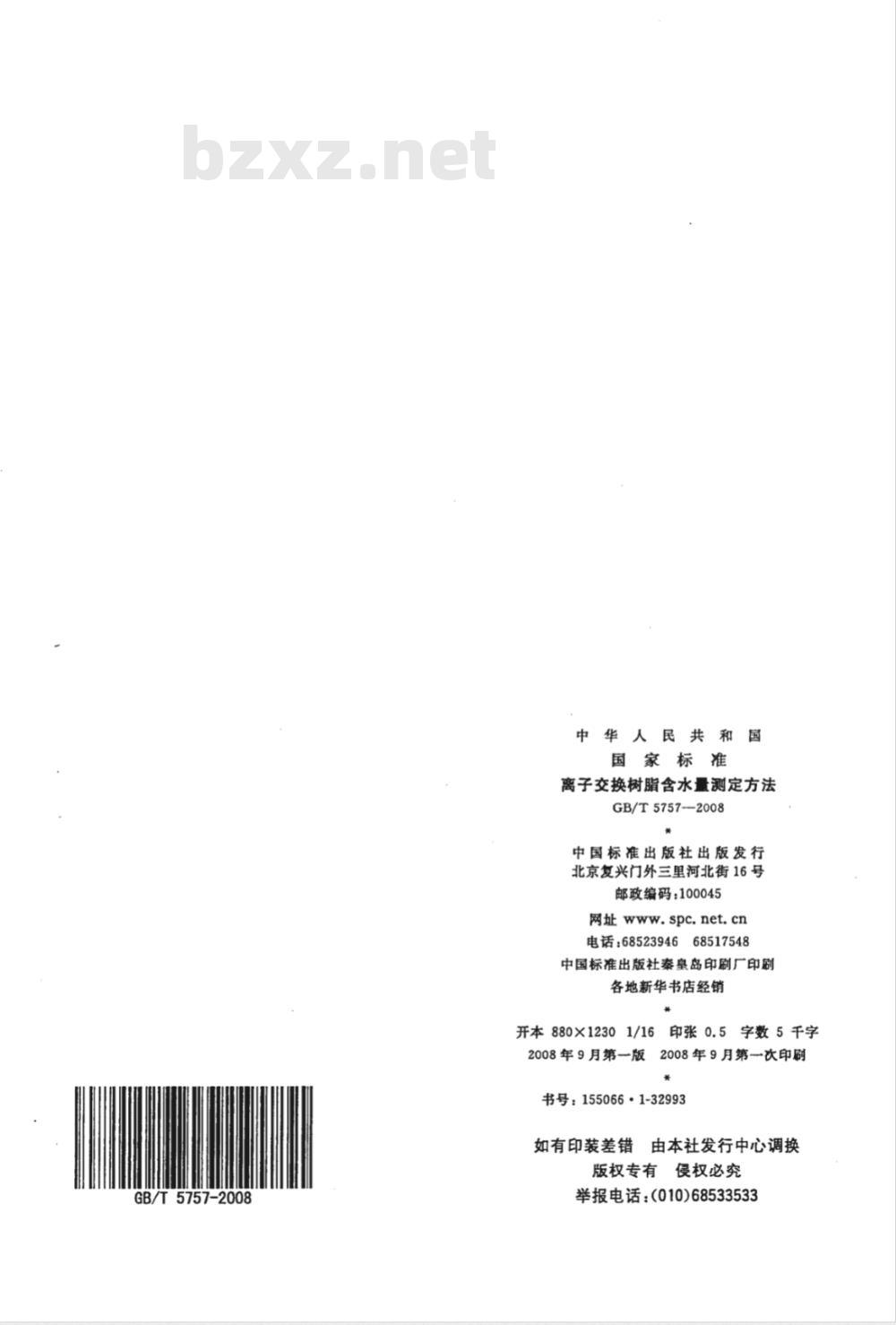

GB/T 5757-2008
中华人民共和国
国家标准
离子交换树脂含水量测定方法
GB/T5757--2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数5千字2008年9月第一版
2008年9月第一次印刷
书号：155066·1-32993
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T5757—2008bZxz.net
代替GB/T5757—1986
离子交换树脂含水量测定方法
Determination of moisture holding capacity of ion exchange resins2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-02-01实施
本标准代替GB/T5757一1986《离子交换树脂含水量测定方法》。本标准与GB/T5757一1986相比，对文字等进行了编辑性修改。本标准由中国石油和化学工业协会提出。GB/T5757—2008
本标准由全国塑料标准化技术委员会通用方法和产品分会(SAC/TC15/SC4)归口。本标准主要起草单位：西安热工研究院有限公司、浙江争光实业股份有限公司、淄博东大化工股份有限公司、江苏苏青水处理工程集团公司、国家合成树脂质检中心。本标准主要起草人：王广珠、崔焕芳、沈建华、胡锦强、翟静华、钱平、王建东。本标准所代替标准的历次版本发布情况为：-GB/T5757—1986。
1范围
离子交换树脂含水量测定方法
本标准规定了离子交换树脂的含水量的测定方法。GB/T 5757-—2008
本标准适用于在(105110)℃下连续干燥而不发生化学变化的离子交换树脂含水量的测定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5475离子交换树脂取样方法GB/T5476离子交换树脂预处理方法3方法概要
将吸收了平衡水量的离子交换树脂样品，用离心法除去颗粒外部水分后，称取一定量的样品，用烘干法除去内部水分，由质量的减少计算树脂的含水量。4仪器和设备
4.1玻璃离心过滤管：如图1。
单位为毫米
0α~gr
1号砂芯
图1玻璃离心过滤管
GB/T5757--2008
电动离心沉淀机：(0～4000)r/min(可调）;50mL离心管4支。4.3烘箱：温度波动土2℃。
4.4架盘天平：精度0.1g。
4.5干燥器：Φ250mm，内放硅胶干燥剂。4.6称量瓶：50mm×30mm。
4.7秒表：分度0.02s。
4.8分析天平：精度0.1mg。
5操作步骤
5.1取样按GB/T5475进行。
5.2试样的预处理按GB/T5476进行。需要将树脂转为某一型态时，可将相应的电解质溶液通过上述预处理后的样品。
5.3将预处理好的树脂样品（5～15)mL装入离心过滤管内，在另一对称管内装人某一样品或水，然后放在架盘天平两边称量，用少量纯水调整至两管质量相同。5.4将离心过滤管放至电动离心沉淀机内，在（2000士200)r/min下离心5min，用秒表计时。5.5取出离心过滤管，将样品倒人称量瓶内，盖严。注：取出离心过滤管时，应防止分离出来的游离水重新进到树脂层中。5.6在已恒重的两个称量瓶中分别称入上述树脂样品(0.9～1.3)g，精确至0.1mg。5.7将称量瓶散盖放人烘箱中，在(105士3)℃下烘2h。5.8在烘箱中，将称量瓶盖严，取出置于干燥器内，冷却至室温（约20min～30min），在分析天平上称量。
6结果表示
离子交换树脂含水量X(%)按式(1)计算：mzm ×100
式中：
m1——空称量瓶的质量，单位为克(g)；m2—烘干前称量瓶和树脂样品的质量，单位为克(g)；m3——烘干后称量瓶和树脂样品的质量，单位为克(g)。两次测定值之差不得大于0.29%，取两次测定值的算术平均值为测定结果。7精密度
重复性限(r)：0.29%；
再现性限(R)：1.09%。
8试验报告
试验报告应包括下列各项：
a）试验方法和标准号；
受检产品的完整标识：包括产品名称、型号、生产厂名等；c）
测量结果；
试验人员和试验日期。
（1）
GB/T 5757-2008
中华人民共和国
国家标准
离子交换树脂含水量测定方法
GB/T5757--2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数5千字2008年9月第一版
2008年9月第一次印刷
书号：155066·1-32993
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
