本标准是依据ＩＥＣ 和国家相关电能质量标准，根据目前低压电器电量监控器市场发展的要求制定的。其目的在于规范低压电器电量监控器的开发、生产和检验。本标准适用于一般低压电器电量监控器和基于现场总线的电量监控器，本标准规定的监控器适用于参比频率为５０Ｈｚ(或６０Ｈｚ)的电路，能检测电压、电流、有功功率、无功功率、功率因数、频率、电能等参数，也可附带开关量输入和开关量输出，通过开关量输出实现某种保护或控制功能，并可作为监控模块与低压电器配合使用，使不带智能控制的低压电器具有智能控制和网络控制功能。本标准不适用于便携式监控器。本标准中规定了一般低压电器电量监控器和基于现场总线的电量监控器。本标准不适用于便携式监控器。 GB/T 21705-2008 低压电器电量监控器 GB/T21705-2008 标准下载解压密码：www.bzxz.net

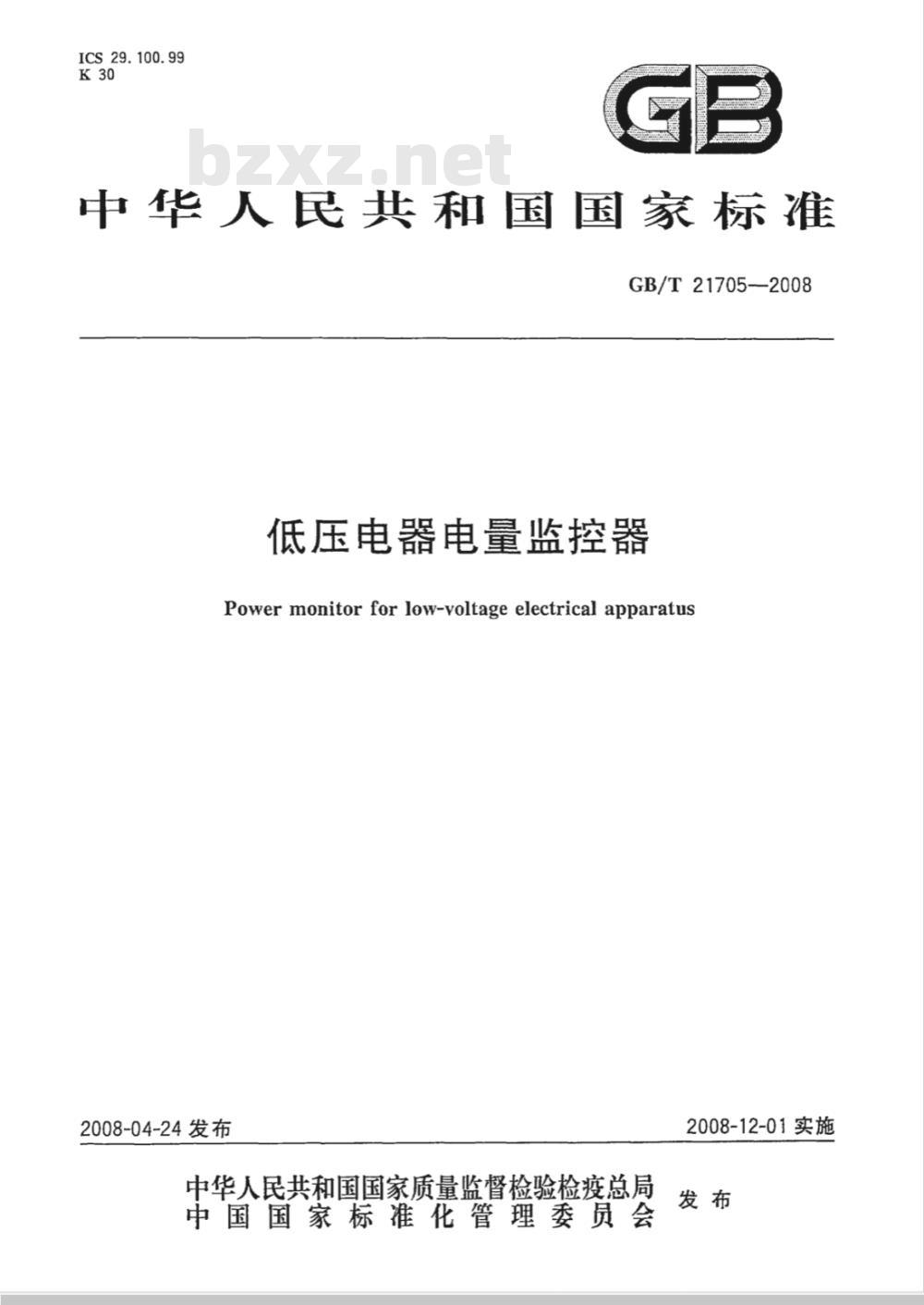

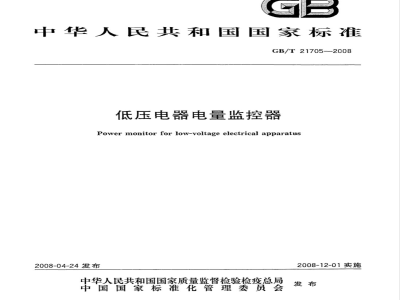

ICS29.100.99
中华人民共和国国家标准　
GB/T21705--2008
低压电器电量监控器
Power monitorfor low-voltage electrical apparatus2008-04-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

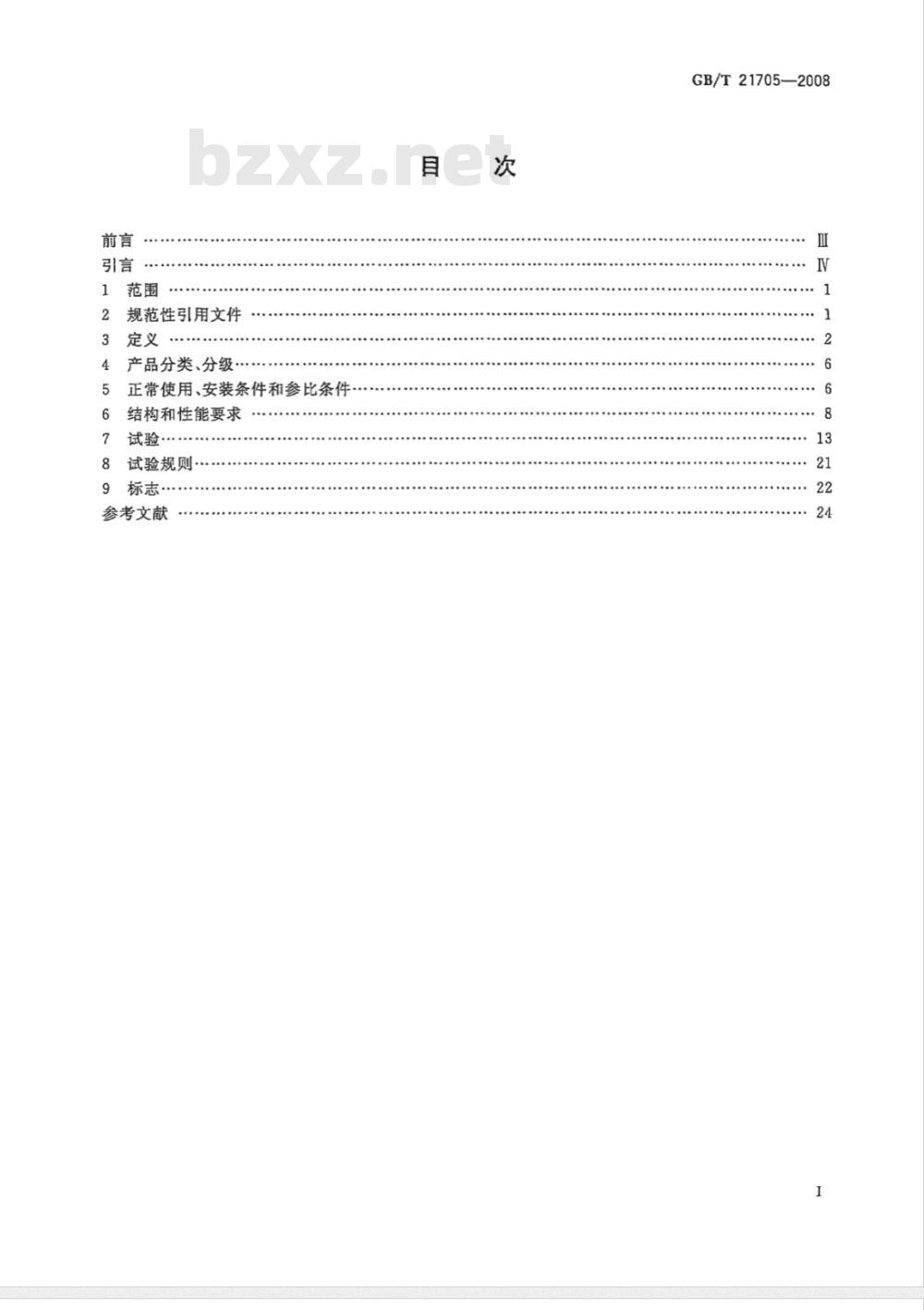

规范性引用文件
产品分类、分级·
正常使用、安装条件和参比条件结构和性能要求
试验规则
参考文献
GB/T21705—2008

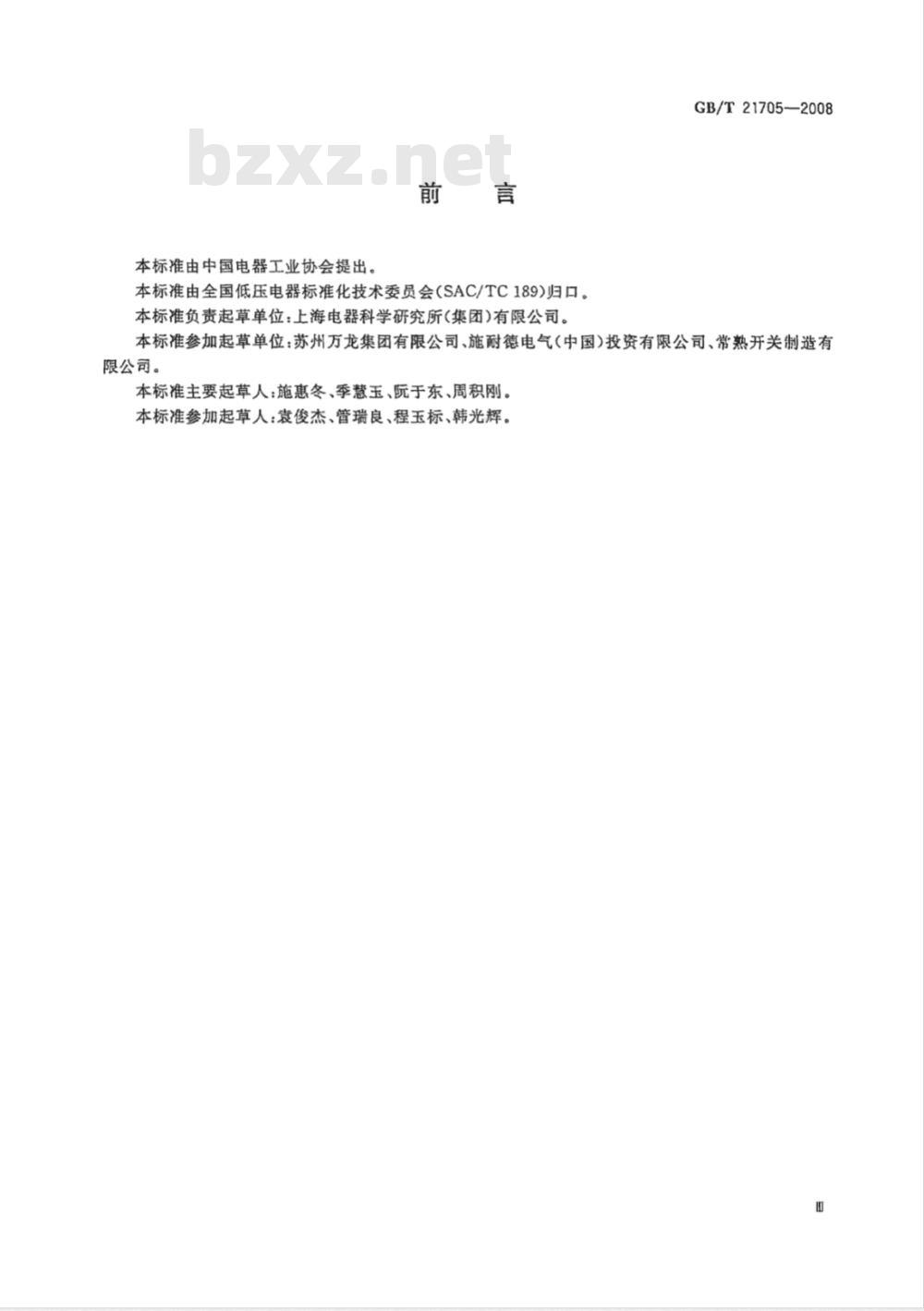

本标准由中国电器工业协会提出。前言
本标准由全国低压电器标准化技术委员会(SAC/TC189)归口。本标准负责起草单位：上海电器科学研究所(集团)有限公司。GB/T21705—2008
本标准参加起草单位：苏州万龙集团有限公司、施耐德电气（中国）投资有限公司、常熟开关制造有限公司。
本标准主要起草人：施惠冬、季慧玉、阮于东、周积刚。本标准参加起草人：袁俊杰、管瑞良、程玉标、韩光辉。GB/T21705-2008

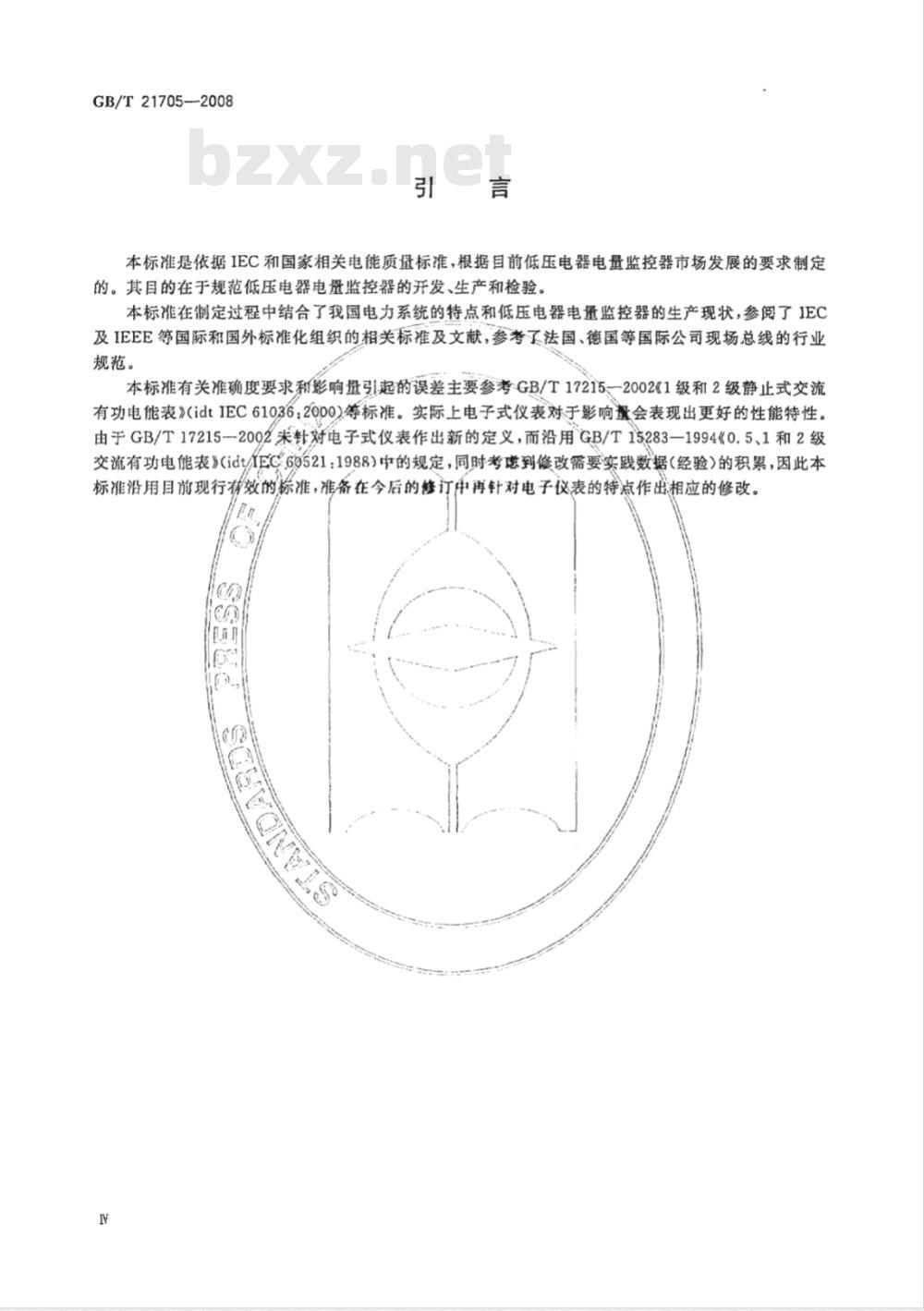

本标准是依据IEC和国家相关电能质量标准，根据目前低压电器电量监控器市场发展的要求制定的。其目的在于规范低压电器电量监控器的开发、生产和检验。本标准在制定过程中结合了我国电力系统的特点和低压电器电量监控器的生产现状，参阅了IEC及IEEE等国际和国外标准化组织的相关标准及文献，参考了法国、德国等国际公司现场总线的行业规范。
本标准有关准确度要求和影响量引起的误差主要参考GB/T17215一2002《1级和2级静止式交流有功电能表》idtIEC61036:2000)筹标准。实际上电子式仪表对于影响量会表现出更好的性能特性。由于GB/T17215--2092未针对电子式仪表作出新的定义，而沿用GB/T15283—1994《0.5、1和2级交流有功电能表》(idt/EC60521：1988)中的规定，同时考虑到修改需要实践数据（经验）的积累，因此本标准沿用目前现行有效的标准，准备在今后的修订中再针对电子仪表的特点作出相应的修改。n
1范围
低压电器电量监控器
GB/T21705-—2008
本标准适用于一般低压电器电量监控器和基于现场总线的电量监控器（以下简称监控器），本标准规定的监控器适用于参比频率为50Hz(或60Hz)的电路，能检测电压、电流、有功功率、无功功率、功率因数、频率、电能等参数，也可附带开关量输人和开关量输出，通过开关量输出实现某种保护或控制功能，并可作为监控模块与低压电器配合使用，使不带智能控制的低压电器具有智能控制和网络控制功能。
本标准不适用于便携式监控器。本标准规定了监控器的分类、工作条件、结构和性能要求、试验方法和试验规则等。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.12001电工电子产品环境试验第2部分：试验方法试验A：低温（idtIEC60068-2-1:1990)
GB/T2423.2—2001
电工电子产品环境试验第2部分：试验方法试验B：商温（idtIEC60068-2-2:1974)
GB/T2423.4--1993
电工电子产品基本环境试验规程试验Db：交变湿热试验方法（cqVIEC60068-2-30:1980)
GB/T2423.51995
电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击（idtIEC60068-2-27:1987)
GB/T2423.10—1995
试验Fc和导则：振动（正
电工电子产品环境试验第二部分：试验方法弦）（idtIEC60068-2-6：1982)GB/T2423.17—1993
电工电子产品基本环境试验规程试验Ka：盐雾试验方法（egvIEC60068-2-111981)
GB4208—1993外壳防护等级（IP代码）（eqvIEC60529：1989）GB9254—1998信息技术设备的无线电骚扰限值和测量方法（idtCISPR22：1997）GB/T13850一1998交流电量转换为模拟量或数字信号的电测量变送器（idtIEC60688：1992）GB14048.1-—20061
低压开关设备和控制设备第1部分：总则（1EC60947-1：2001，MOD）GB/T15283--19940.5、1和2级交流有功电度表（idtIEC60521--1988）GB/T16935.1—2008
低压系统内设备的绝缘配合第1部分：原理、要求和试验（idtIEC60664-1:2007)
GB/T17215—20021级和2级静止式交流有功电能表（idtIEC61036：2000）6电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2：GB/T17626.2-2006
GB/T17626.3—2006
61000-4-3:1995)
电磁兼容
GB/T17626.4--1998
电磁兼容
试验和测量技术
射频电磁场辐射抗扰度试验（idtIEC试验和测量技术电快速瞬变脉冲群抗扰度试验（idtIEC1
GB/T21705—2008
61000-4-4:1995)
GB/T17626.5--1999
5:1995)
GB/T17626.6-1998
61000-4-6:1996)
IEC60050-301:1983
IEC60050-302:1983
IEC60050-303:1983
电磁兼容
试验和测量技术浪涌（冲击）抗扰度试验（idtIEC61000-4-试验和测量技术
射频场感应的传导骚扰抗扰度（idtIEC电磁兼容
国际电工词汇（IEV)第301章：电测量一般术语国际电工词汇（IEV)第302章：电测量仪表国际电工词汇(IEV)第303-章：电子测量仪表IEC60736:1982
电能表试验设备
3定义
本标准采用下列定义
下列定义中的大部分摘者IEC60050-301：1983、IEC.60050-302：1983、IEC60050-303：1983的有关章节。为了便于理懈，本标维中也增加了些新的定义和经修改的IEV定义。3.1
误差error
被测量实测值与被测量真值的偏差。3.2
基本误差
inhsicerror
在参比条件丽确定的误差。
绝对误差bsoluteerror
被测迅实测值与被测量真值的差值。eO
引用误差
reference error
被测量绝对误差与敲测量量程的比值，一般用百分数表示。由基准值的百分数表示的误差errorexpressedasapercentageofthefidfcialvalue误差与基准值的比值乘以100%。影响量引起的改变量（简称：改变量yariationdue-toraninfluencequantity某一影响册相继取两个不同的规定值时，对同一被测量值产生的两个输出信号之差。由基准值的百分数表示的影响量引起的改变量variationduetoaninfluencequantityexpressedasa percentage of the fiducial value影响量引起的改变量与基准值的比值乘以100%。3.8
准确度
accuracy
测量结果偏离真值(约定真值)的程度。3.9
accuracy class
准确度等级
其准确度可用同一数字标定的分级。2
等级指数classindex
表示准确度等级的数字。
注：等级指数既适用于基本误差也适用于改变量。3.11
许可的最大需量
authorizedmaximumdemand
由用户事先要求并由供电企业按协议条款提供的供电容量可达到的最大值。3.12
辅助电源auxiliarysupply
在监控器内供给数据处理单元等工作的电源。3.13
基本绝缘basicinsulation
为防止电击，对带电部件采取的一种基本保护的绝缘。注：基本绝缘不一定包括仅用于功能目的的绝缘。3.14
功能绝缘functionalinsulation导体部分之间仅适用于设备特定功能所需要的绝缘。3.15
加强绝缘reinforcedinsulationGB/T21705—2008
设置在带电部分上的一种单独的绝缘结构，主要在有关标准规定的条件下提供与双重绝缘相等的防触电等级的绝缘。
注：一个单独的绝缘结构不意味该绝缘必须是一同质的部件，它可有许多层次组成，而这些层次不按基本绝缘或附加绝缘单独地进行试验。
附加绝缘supplementaryinsulation除用于故障保护的基本绝缘外，另外再设置的独立绝缘。3.17
双重绝缘doubleinsulation
由基本绝缘和附加绝缘两者组成的绝缘。3.18
电气间
clearance
两导电部分之间在空气中的最短距离，3.19
爬电距离creepagedistance
两导电部件间沿绝缘材料表面的最短距离。3.20
数据处理单元dataprocessingunit对输入信息进行数据处理的监控器部件。3.21
需量demand
以千瓦或千伏安表示的供电功率。3.22
electromagnetic disturbance
电磁骚扰
破坏性电磁能从一个电子设备通过辐射或传导传到另一个电子设备的过程。3
GB/T21705—2008
1/0报文1/0message
I/O连接是在一个生产(产生数据)应用及一个或多个消费应用之间提供的专用的，具有特定用途的通信路径。在这个路径传送特定的应用数据。在1/O连接之间传送的数据报称为1/0报文。I/O报文的内容是预先约定的（通过设备描述），一般仅包含约定长度、结构的应用数据。1/O报文是周期重复传送的，传送周期是在网络配置阶段确定的。3.24
现场总线fieldbus
现场总线是指安装在制造或过程区域的现场装置与控制室内的自动装置之间的数字式、串行、多点双向通信的数据总线。
基本量程basicrange
误差最小的量程。
谱波(分量)
harmonic(component）
周期量的侧里叶级数中序数大于1的分量（即基波以外的频率分量）。3.27
扬homogeneousfield
均匀电场
电极之间的电压梯度基本恒定的电场（一致电场），例如两个球之间每一球的半径均大于二者间的距离的电场。
冲击耐受电压impulsewithstandvoltage在规定的条件下，监控器能够耐受而不击穿的具有规定形状和极性的冲击电压峰值。该值与电气间有关。
监控器的额定冲击耐受电压应等于或大于该监控器所处的电路中可能产生的瞬态过电压规定值。3.29
非均匀电场inhomogeneousfield电极之间的电压梯度基本不恒定的电场(非一致电场)。3.30
微观环境macro-environment
特别会影响确定爬电距离尺寸的绝缘附近的环境。3.31
measurementrange
测量范围
输人信号能够被测量的连续值域。注：双极性仪器应包括正、负两个值域。3.32
测量单元
measuringunit
产生与被计量的电量成比例输出的监控器部件。3.33
overvoltage
过电压
峰值大于在正常运行下最大稳态电压的相应峰值的任何电压。4
峰值响应peak-responding
GB/T21705—2008
在规定频率范围内，对于具有各种谐波分量的周期波形，其测量结果等于输入交流信号的峰值。3.35
powermonitor
电量监控器
由测量单元和数据处理单元等组成，除测量电压、电流、功率因数等电参量外，还可具有计量有功(无功）电能量、分析谐波等功能，并能显示、储存和输出数据的仪器。3.36
满足规定误差极限的测量范围。测量范围的最大值或最小值即为量程的上限值或下限值。3.37
额定值
ratedvalue
制造厂对监控器的一个规定的工作条件所指定的量值。3.38
真有效值方法realvirtualvaluemethod按有效值定义直接测量方均根值的方法。3.39
（周期性）再现峰值电压periodicrecurringpeakvoltage由于交流电压畸变或交流分量叠加在直流电压上使电压波形发生周期性振幅偏移的圾大峰值电压。
注：不规则的过电压(例如，由于偶尔通断操作产生的过电压)不认为是再现峰值电压。3.40
参比值referencevalue
一组参比条件之一的规定值。
referencefrequency
参比频率
确定监控器有关特征的频率值。3.42
计度器register
机电或电子的装置。由存储器和显示器组成，用以储存和显示信息。3.43
相对误差
relativeerror
被测量绝对误差与被测量真值的比值，一般用百分数表示。3.44
分辨率
resolution
仪器能够显示出的被测量最小增量。注：仪器最灵敏册程的分辨率即该仪器的最高分辨率。3.45
有效值响应
virtualvalueresponding
在测量交流信号时，对于在规定频率范围内和峰值因数下的输人波形，其测量结果等于它的方均根值（RMS）。
方均根值
root-mean-squarevalue
各瞬时值的平方的平均值的平方根，对于周期量，时间间隔是一个周期。5
GB/T21705—2008
温度系数bzxZ.net
temperaturecoefficient
测册示值随温度的变化率。
暂态过电压
temporaryovervoltage
持续相对长时间(对应于瞬态过电压)的工频过电压。3.49
transientoveryoltage
瞬态过电压
振荡的或非振荡的，通常为高阻尼的，持续时间只有几毫秒或更短的短时间过电压。3.50
型式试验
typetest
对按某一设计而制造的一个或多个电器所进行的试验，以表明这一设计符合一定的规范（IEV15104-15)。
4产品分类、分级
4.1按接入线路的方式分类
按接人线路的方式可分为直接接人式、互感器接人式。注：通常监控器的电流线路采用互感器接入式，电压线路可采用直接接人式或互感器接人式。4.2
按适用的电源相数和线数分类
按适用的电源相数可分为单相二线、三相三线和三相四线。4.3按测量的准确度等级分类
按测服的准确度等级可分为：0.2、0.5、1、2级。以等级指数表示的准确度等级分级，每种功能可以有不同的等级指数，直流和交流应认为是电流和电压测册的两种不同的测量功能，并且功能的某些范围可以有与其他范围不同的等级指数。注：-般来讲，电能计的等级指数是在参比条件下测试，在0.051。～I间的全部电流值上、功率因数为1（三相监控器为平衡负裁)时规定的允许百分数误差(=((记录电能一真值电能)/真值电能)×100%)极限的数字。电压、电流和功率等计的等级指数是表示准确度等级的数字，用基准值（作为确定准确度参考的值，例如量程、测母范围的上限等)的百分数表示的基本误差(=((测量值一真值)/基准值)×100%)不得超过相应于其准确度等级的限值。
4.4按结构形式分类
按结构形式可分为分体式监控器和整体式监控器。5正常使用、安装条件和参比条件5
5.1正常使用条件
满足本标准规定的监控器应能在如下条件下运行。非标准使用条件可按制造厂和用户的协议确定。5.1.1电源
5.1.1.1辅助电源
辅助电源为监控器所需的工作电源，也可从被测量电路取得。—AC:220(230)V、380(400)V;
-DC:24V、48V、110V、220V。
5.1.1.2标称工作电压
标称工作电压是监控器输入端的输人工作电压，见表1。6
