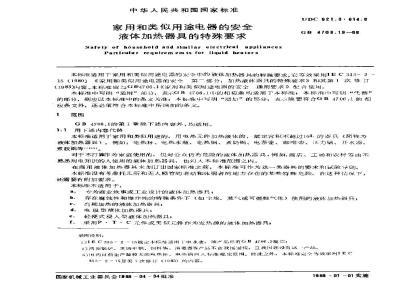

中华人民共和国国家标准
家用和类似用途电器的安全
液体加热器具的特殊要求
Safety of household and similar electrical appliancesPartlcular regulrem em ts for liquid heater sUDC 621.3:614.8
GB 4706.19-88
本标准适用下家用和类似用途中器的发会中的液体加热器具的特殊要求，它等效采用IE C 335-2-15（1980）《家用和类似用途电器的安全第一部分：加热液体器只的特殊要求》和其第1次修汀《1983)内容。本标准应与GB4706.1《家用和类似用途电器的安全通用要求》配合使用。本标准中写明“适用”部分，表示GB4706.1的相应条均适用下本标准：本标准中写明“代菩”的部分，则应以本标准中的条文为准，本称准中写明“增”的部分，友除要符合GB4706，1的相应条文外，还必须符合本标准中所增加的条文。一
GB4706.1的第1章除下述内容外，均适用。1.1用下述内容代替
本标准适用下家用和类似用途的，用电热元件加热液体的，额定容积不超过10L的器只（简称为液体加热器具）。例如：电热杯、电热水瓶、电热锅，煮奶锅、电茶壶、咖啡壶、力锅、开水器、煮胶锅等：3]。
对于不打算作为家庭使用的，识对公众仍有危险的液体川热器具，例如：商店、工场和农村等由不熟悉用电知识的人使用的液体加热器具，也列人本标准范围之内。在商用液体加热器具术制订山国家标准之前，本标准可作为这一类器具的要求和试验导则。本标准没有考虑托儿所和无人照管的老幼和体弱者的地方存在的某些特殊危险。在这种情况下，还需要有附加要求。
本标准不适用于：
蛋。专为商业炊事或工业设计的液体加热器具：b．存在腐蚀性和爆炸性的特殊条件下（如尘埃、蒸气或可燃性气体）使用的液体加热器只；c.
高频加热的液体加热器具；
电极型被体加热器H
轻便式浸人型液体加热器具：
采用P。T，C元件或类似元件作为发热源的液体加热器具f.
采用说明：
1)IEC336-2-15规定本标准适用1电水壶，该产品巨有GB4706.2规定2湾院锅炉、烹调平钢，饲料编、消毒器等产品不合我国国情，且我网还没有这产站。3国内日前生产臣较大的鸟热杯、电热锅列人标准规定范围。除此之外，本标准光个等效采片1EC33元-2－15及第1次修训（1983）的内容。国家机械工业委员会19B8-04-04批准..com199-01 -01实施
GB4706.19_-88
用于淋浴的快热式热水器和赋：水式热水器：g
医用液体加热器具。
对十在车辆、船舶、飞机上使用的液体加热器具，需要势加要求。2术语
GB4706.1的第2章除下述内容外，其余各条均适用。第2.2.16、2.2.17、2.2.26~2.2.28条不适用2.2.29代替
充分发热条件：指液体加热器具在下述条件下工作，将额定容量的冷水注入液体加热器具内，如有盖子则将其盖上。
该章增加下述条文；
2.101固定式开水器：指永久连接到水源上的器具，它需要通过人水管的阀门装水，并与人气相通。这样，在正常使用下，水面压力永远与大气压力相同。3
一般要求
GB4706.1的第3章均适用。
测试中的一般说明
GB4706.1的第4章除下述内容外，其余各条均适用。4.2增加下述内容：
清洗时，需没人水中的液体加热器具，按15.101条的试验要求增加样品数：自动咖啡壶5个，
其他器具3个。
4.8、4.10、4.13和4.18条不适用。该章增加下述条文：
4.101除设计和制造厂说明书清楚指明打算把器具固定到支承表面上外，均按轻便式器具试验。额定值
G B 4706.1中的第 5 章用下述内容代替：器具的额定电压为220V。所有其他电器为380V。是否合格，通过检查标志来确定。6
GB4706.1的第6章除下述内容外，其余各条均适用，该章增加下述条文：
6.161在清洁时，部分或全部浸人水中的器具不属于潜水型电器。标志
GB4706.1的第7章除下述内容外，具余各条均适用。7.1 f、h、 k 项不适用。
在该条末尾增加下述内容，
GB 4706.1988
允许部分浸在水中进行清洗的液体加热器具，应以横线标明其最大入水深度，同时还要标出以下的警告：
“浸水不能超过此线”
当液体加热器具的任何接缝或密封处于清洗位置时，若不能经受第15.101条的试验，则指示出人水深度离接缝或密封处5cm。
与带有调温器的连接器一起使用的液体加热器具，除说明书中给出臀告外，应标出下列警告内容：“这种器具只能与合适的连接器一道使用”。7.27.3、7.8不适用。
7.10用下述内容代替；
液体加热器具的调节装置和开关的不同位置，应用数字、字母或其他直观的标志加以表示。如果用数字表示不同位置，则断开（off）位置必须用“o”表示，数字“0”不能作其他任何标志使用。
7.12增加下述内容：
在说明书中应详细介绍液体加热器具的清洗方法，对允许局部或全部漫在水巾清洗，并备有插座的器具，在说明书中还应标明器具清洗前必须取下连接器，在使用前必须将插座干燥。对于咖啡壶、煮奶锅、压力锅及类似的轻便式器具，在使用后，正常清洗和不打算部分或全部浸入水中清洁的器具，在使用说明书中应指出这些电器不能浸在水中。7.14用下述内容代替：
液体加热器具的各种标志应清晰明了经久耐用，标在显要部位上，但不能标在可拆卸部件上。通过检视和用沾水湿布擦标志15s，紧接着再用浸过汽油的布擦15s来确定是否合格。通过本标准的全部测试之后，标志仍应清晰明了，标记板应不能轻易除去，并且标记板也应尤卷缩现象。
8防触电保护
GB4706.1的第8章除下述内容外，其余各条均适用。8.2、8.和8.9不适用。
9电动电器的启动
GB4706.1的第9章均不适用。
10输入功率和电流
GB4706.1的第10章除下述内容外，其余各条均适用。10.2不适用。
11发热
GB4706.1的第11亲除下述内容外，其余各条均适用。11.3第一段不适用。
11.5和11.6两条均不适用。
11.7用下述内容代替：
对颖定功率大于1000W的液体加热器具，在水温达到95℃后，继续工作5min。对额定功率等于或小十1000W的液体加热器具，试验按下述进行：对不带调温器或限温器的液体加热器具：在容器中的水温达到95℃之后（冶水温达不到95℃温度，则以最高水温为准）。再试验15min。GB 4706.19-88
对带有调温器或限温器的液体加热器具，在热控制器第一次动作后再试验15min。对带有可供使用者任意调节的器只，应将调温器调到最高档位置，当容器内的水沸腾时发出连续的音响信号后，继续工作Imin。咖啡壶经受几个连续工作周期，足以达到稳定状态，每一工作周期的持续时间按制造厂说明书规定的最大煮咖啡量需要的时间：在每一工作周期后，尽可能快地加水，并尽快开始下一个工作周期，避免增加冷却时间。对带有保温用的发热表面的器具，该器具带有能盛装规定溶液的容器，工作周期结束后，取下容器，直至发热表面温度达到稳定状态为止。压力锅在控制器处于最高整定值下上作，至蒸气从压力释放阀放出，释放阀也处于最高整定状态，然后将控制器调整到蒸气刚好从阀中连续放出后，工作15min11.8用下述内容代替：
试验期间，热控制器不应动作，连续观察各部位的温升，在工作周期结束后，迅速记录各部位温升，其值不应超过表1的规定。
测试角的真角壁
底板的器具搁置中心
器具插唑的插脚
手柄、手把、汗关、接键、旋钮等上表面中心：
金属材料制
陶姿或玻璃材料制
模材料、橡胶或木材
底脚中部
温升K
注：依次测盘器具在真角壁投影面内上、中、下三点的温升，取其最大值。对带有调温器连接器的液体加热器具，允许其插座的插脚有155℃的温升。11.9和11.10条均不适用。
12带电热元件的电器在过载情况下工作GB4706.1的第12章除下述内容外，其余各条均适用。12.2第3段和最后一段不适用。
注：在每个二作周期始之切，应保证液体是冷的。12.3不适用。
13工作温度下的电气绝缘和泄漏电流GB4706.1的第13章除下述内容外，其余各条均适用。13.1该条中的第2、3、4段用下述内容代替：测望方法
热电偶
热电偶
热电偶
热电偶
热电话
热电偶
热电偶
是否合格，按13.2和13.3条的试验来检查。液体加热器其的工作条件按第11章中所规定的条件工作。
13.2.3该条a项中的“固定式I类电动电器….3.5mA”不适用。14无线电干扰和电视于扰的抑制GB4706.1的第14章均适用。
15防水
GB 4T06.1.9—B8bZxz.net
GB4706.1的第15章除下述内容外，其余各条均适用。15.1用下述内容代替：
浸在水中清洗的液体加热器具，是否合格应通过第15.101条规定的试验来确定。15.2条中的C项和15.2.3条，不适用。该章增加下述条文：
15.101清洁时局部或全部浸人水中的器其，应有适当的防止水摄入的保护。是否合格，通过下述试验来确定。器具在下列条件下进行试验：
自动咖啡壶应有五个样品，其中三个注人额定容量的水，另两个则空着。非自动咖啡丧将三个样品注人额定容的水。其它型式的液体加热器具的三个样品则空着。然后一个样品通电工作，将调温器调至最高档位置，把输入电压调到1.15倍的额定功率下工作，直到调温器第一次动作，此后，不切断电源，器真在空载的情况，一直工作到稳定状态。对丁没有带调温器的器息也应工作到稳定状态。但对非有动咖啡壶，试验操作过程中应保持50%的额定容量的液体。记录第一工作周期中密封处的最高温度。然后，断开电源或取下连接器，并将样品立即全部浸人10～25℃之间的水中，对标明最人没水深度线的器具，则应把器具浸人到标志的最大人水深度。浸没1h后，样品从水小取出后擦干，必须保证在样品插座的插脚附近绝缘物上的干燥，然后按第16.2条的规定，测量泄漏电流。二个样品的泄漏电流均应不大于第16.2条中所规延的数值。样品按上述处理过程并进行5次泄漏电流的测量，然后，将样品经受第16.4条所规定的电气强度试验，其试验电压是1000V
除自动咖啡壶在工作过程中保持50%的额定容量的水外，其它器具的样品在空载状态下工作10d（240h)，在此期间样品有规律的冷却到接近室温5次。：」述试验后，断开电源或取下连接器，立即将样品再次浸人水中1h，并按16.2条的规定样品干燥后，测量泄漏电流。
三个样品的泄漏电流购应不大于16.2条中所规定的数值。然后，样品哟应经受16.4条所规定的电气强度试验，试验电压是1000V。并检查试验结果应表明没有明显的水分进人样品的内部，按29.1条中所规定的爬电距离的绝缴物上无水痕。剩余的两个户动咖啡壶样品，在空载下通电工作，直至调温器第一次动作。然后，断开电源或取下连接器，将样品立即全部漫人10～25℃的水中，若样品已标朗最大人水深度，则应浸没到最大深度线为止。侵1h后将样品从水中取出，并清除器具插座的插脚附近绝缘物上的水分，然后，按16.2条规定，测量泄凝电流。
两个样品的泄漏电流值均不人于16.2条中所规定的数值。GB4706.19-88
此后,样品经受16.4条;中所规定的电气强度试验，并检查应显的水分进人到样品的内部，按29.1条所规定的爬电距离的绝缘物上应无水痕。注：在检查器具中的水分时，特别往意器具的电气元件部分。16泄漏电流、绝缘电阻和电气强度GB47061的第16章除下述内容外，其余各条均适用。16:1用下述内容代替：
液体加热器具应具有良好的电气性能。是否合格，通过16.2和16，4条的试验来确定。试验是在被试样品处于冷态，不连接电源以及做完15.4条的试验之后立即在湿热箱内或在定温度的房问内进行。13.2该条末尾增加下述内容：
对于指定与带调温器的连接器一起使用的，允许浸在水中清洗的器具，其插座在接通试验电压试验前，用吸水纸擦干后进行试验。16.3不适用。
过载保护
GB4706.1的第17章均适用。
18耐久性
GB 4706.1的第18竞除下述内容外，其余各条均适用。18.1该条第三段开始用下述内容代替：是否合格，用通过本标准的其他章的试验来确定。18.2~18.6不适用。
19非正常工作
GB4706.1的第19章除下述内容外，其余各条均适用。19.1该条从第2段开始用下述内容代替：是否合格，对下Ⅱ类器具和其他设让保持液体在某--特定温度的器其，按19.2条规定进行试验。必要时可通过19.3条和19.4条的试验来检查。对于带有调温器的器具，或其他器具，则按19.5条的规定进行捡查。
该条d中的3，4项不适用。
19.2该条第1段用下述内容代替：除将煮胶锅放在可能靠近测试角的两壁外，其他器其按11章中所规定的条件下空载试验，施加在器具上的电源电压为0.85倍额定功率时的电压下进行试验，如有盖了，则在打片或关闭两者取恶劣的条件为准。
19.6~19.10不适用。
20稳定性和机械危险
GB4706.的第20单除下述内容外，其余各条均适用，20,2不适用。
21机械强度
GB 4706.1.9 --88
GB4706.1的第21章除下述内容外，其余各条均适用。21.1增加下述内容：
只要带电部件不暴露出，以致损害本标准8.1、15.1，15.2和15.10的要求。玻璃零件的破裂可以不计。
22结构
GB4706.1的第22章除下述内容外，其余各条均适用。22.1 增加下述内容;
器具可以为I、Ⅱ类和Ⅲ类。
22.8不适用。
22.11增加下述内容
固定式开水器应这样设计，使结水能流出，否则这样的水将会影响电气绝缘，为此，应有排水孔，其直径应大于5mm或其宽度为3mm的20mm面积的孔，其排水孔在不损坏电气绝缘的位置上。通过国测和必要的测量来确定是否符合要求。22.17不适用。
22.28增加下述内容：
固定式开水器应有这样的结构，以使容器总是通过-个直径最小为5mm的孔，或20mm的面积（宽度至少为3㎡㎡）的孔通向大气孔的位置应在正常使用时不可能被阻塞的地方。是否合格，通过目测和测量检查来确定：22.33和22.34均不适用。
该章增加下述条文：
22.101对具有排放蒸气和温水的固定式开水器，排放孔应在器具的底部，并应垂直向下排放。22.102固定式开水器应用可靠的方式连接到水源E=，并将其可罪地固定到支承面上。通过目测和检查是否符合要求。23内部布线
GB4706.1的第23章除下述内容外，其余各条均适用。23.4 第2.3段不适用。
24元件
GB4706.1的第24章除下述内容外；其余各条均适用。24.1 第 5 段不适用。
该条增加下述内容：
如果器具带有器具插座，则采用的连接器的外壳不得用金属材料制成，在连接部分加上4.9N力时，不应拉山。
装在器具上的开关不要求是频繁操作的开关。但开关的接触电阻感可能小，动作可靠、操作次数不少于1000 次。
除标准尺寸、接地触头的不可触及性，发热试验的温度限制和禁止在连接器中带有调温器要求GB 4706.19—88
外，这样的器具连接器必须符合国家有关标准。24.8、24、9和24.10均不适用。25电源连接及外部软缆和软线
GB4706.1的第25章除下述内容外，其余各条均适用。25.3增加下述内容：
电热水瓶和其他类似低输人功率的器具的器具插座，应有大于1A的额定电流，其他器具的器具插座应至少有6A的额定电流。
25.8用下述内容代替：
电源线应用纤维编织或橡胶绝缘护套以及有类似性能的铜芯软线。其长度不应短于1800mm，对于I类电器其供电软线中应具有绿/黄双色线，并将其连接到器具的接地端子上，另一端应连接到插头的接地极上。
供电软线的标称横截面积不应小于表2的规定。表2
额定电流，A
标称横截面积，mm
> 6 ~ 10
>10 ~ 16
注额定电流不大于3A的电源线，在规定电源线长度不超过2m时，允许采用0.50mm的软线。通过目和测量来确定是否合格。25.7不适用。
外导线的接线柱
GB4706，1的第26章均适用。
27地装置
GB4706.1的第27章除下述内容外，其余各条均适用。27.1增加下述内容：
对I类固定式开水器，在正常便用时与水接触的金属容器和其他金属零件应永久、可靠连接到接地端子上。
28螺钉和接头
GB4706.1的第28章均适用。
29和电距离、电气间隙和穿通绝缘距离GB4706.1的第29章除下述内容外，其余各条均适用。29.1第2 段不适用。
29.3不适用。
30耐热、耐燃和耐漏电起痕
GB4706.1的第30章均适用。
01防锈
GB4706.1的第31章均适用
2辐射、毒性和类似的危险
即下述内容代替
GB4706. 1988
液体加热器具不应放出有害的辐射物质，有毒性或类似危险的物质。来性卡来免皮品
是否合骼，按国家卫生部门和环境保护部门的有关规定进行检验。容器是由铝制成的，应符合GB19级铝制食具容器卫生》标准的规定。容器是由陶瓷材料制成的，应持合GB148《陶瓷食具容器卫生》标准的规定。GB 4706.19--88
附录A
GB4706.1《家用和类似用途电器的安全通用要求》中的附录在本标准中的使用情况(补充件）
A1GB4706,1中的附录A《热控制器和过载断路器》适用A2GB 4706,1中的附录B《电子电路》适用。A3GB4706.1中的附录C《安全隔离变压器的结构》适用。AIGB4706.1中的附录D《对保护式电动机装置的附加要求》不适用。A5GB4706.1中的附录E《爬电距离和电气间隙的测量》适用。ABGB4706.1中的附录F《水平燃烧试验方法》适用。A7GB4706.1中的附录G《灼热丝试验方法》适用。ABGB4706,1中的附录H《不良接触试验》适用。A9GB4706.1中的附录《针熔试验方法》适用，A10GB4706.1中的附录J《漏电起痕试验方法》适用。A11GB4706.1中的附录K《泄漏电流测量电路》适用。附加说明；
本标准由全国电气安全标准化技术委员会电工产品分技术委员会提出并归口。本标准由广州日用电器研究所和北京家用电器研究所负责起草。本标准主要起草人刘景昌，徐根娣、孔萍。
