ICS.29.180

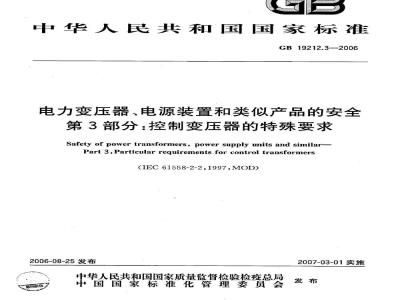

中华人民共和国国家标准
GB19212.3—2006
电力变压器、电源装置和类似产品的安全第3部分：控制变压器的特殊要求Safety of power transformers, power supply units and similar-Part 3:Particular requirements for control transformers（IEC61558-2-2:1997，MOD）
2006-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防药
2007-03-01实施
GB19212的本部分的全部技术内容为强制性。GB19212《电力变压器、电源装置和类似产品的安全》目前拟分为24个部分：第1部分：通用要求和试验
第2部分：一般用途分离变压器的特殊要求第3部分：控制变压器的特殊要求第4部分：燃气和燃油燃烧器点火变压器的特殊要求第5部分：一般用途隔离变压器的特殊要求第6部分：剃须刀用变压器和剃须刀用电源装置的特殊要求第7部分：一般用途安全隔离变压器的特殊要求第8部分：玩具用变压器的特殊要求第9部分：电铃和电钟变压器的特殊要求第10部分：Ⅱ类手提钨丝灯用变压器的特殊要求第11部分：工作电压1000V以上高绝缘等级变压器的特殊要求第12部分：漏磁场变压器的特殊要求第13部分：恒压变压器的特殊要求第14部分：自耦变压器的特殊要求第15部分：调压器的特殊要求
第16部分：医疗场所供电用隔离变压器的特殊要求第17部分：电源装置和类似产品的特殊要求第18部分：开关型电源用变压器的特殊要求第19部分：医疗设备用变压器的特殊要求第20部分：干扰衰减变压器的特殊要求第21部分：小型电抗器的特殊要求第22部分：具有特殊介质（液体介质SF6)的变压器的特殊要求第23部分：灯具用具有最高额定温度的变压器的特殊要求第24部分：建筑工地用变压器的特殊要求本部分为GB19212的第3部分。
GB19212.3—2006
本部分修改采用国际标准IEC61558-2-2：1997（第1版）《电力变压器、电源装置和类似产品的安全第2-2部分：控制变压器的特殊要求》（英文版）。本部分与IEC61558-2-2：1997（第1版）的技术性差异是由于本部分所引用的GB19212.1—2003《电力变压器、电源装置和类似产品的安全第1部分：通用要求和试验》IEC61558-1：1998，MOD)与IEC61558-1：1998存在的技术性差异而引起的，详见GB19212.1-2003的前言。本部分与GB19212.1—2003配合使用。本部分是补充和修改GB19212.1—2003的相应章、条，以便将GB19212.1—2003转化为本部分。本部分针对GB19212.1一2003的相应章、条新增加的条款从101开始编号。本部分由中华人民共和国信息产业部提出。本部分由全国变压器标准化技术委员会归口。本部分由中国电子技术标准化研究所（CESI)、中国电子科技集团公司第三研究所负责起草。本部分主要起草人：张雅芳、王彬、杨宇涛。T
1范围Www.bzxZ.net
电力变压器、电源装置和类似产品的安全第3部分：控制变压器的特殊要求GB19212.1—2003的该章用下列内容代替：GB19212.3—2006
GB19212的本部分适用于驻立式或移动式，单相或多相、空气冷却、配套用或其他应用的控制变压器，其额定电源电压不超过交流1000V或无纹波直流1415V，额定频率不超过500Hz，额定输出没有限制。
本部分适用于在安装规程或设备规范中不要求电路之间为双重绝缘或加强绝缘的情况下使用的变压器。
本部分适用于干式变压器。其绕组可以是密封的或非密封的。注1：通常，这些变压器预定要与设备配套使用，以便针对设备的功能要求提供不同于电源电压的电压。安全绝缘可以通过设备的其他特征，例如壳体来提供（或实现）。输出电路的零部件可以与输入电路或保护地相连。注2：对充有液体介质或粉束材料（例如砂子）的变压器，其附加要求正在考患中。注3：在特殊环境条件为主的场所中，按IEC60364-5-51的规定，可能需要特殊要求。2规范性引用文件
GB19212.1—2003的该章适用。
3定义
除下列条目外，GB19212.1一2003的该章适用：该章增加下列条目：
control transformer
控制变压器
预定要给控制电路(例如：实施控制、给出信号、执行连锁等)供电的分离变压器。3.5.101
额定热输出
ratedthermal output
当控制变压器由额定电源电压和额定频率的电源供电，并在功率因数等于1的条件下负载时，在连续工作条件下提供的最大输出。3.5.102
允许瞬时输出
admissibleinstantaneoasoutput当控制变压器由额定电源电压和额定频率的电源供电，并在功率因数等于0.5的条件下，在短时间内提供的最大输出。
一般要求
GB19212.1—2003的该章适用。
5试验的一般说明
GB19212.1—2003的该章适用。
GB19212.3—2006
6额定值
除下列条款外，GB19212.1-2003的该章适用：该章增加下列条款：
6.101在任何情况下，空载输出电压或额定输出电压不得超过交流1000V或无纹波直流1415V，甚至在对预定不作串联连接的各独立输出绕组进行串联连接时也应如此，除非说明书中规定，这些绕组不得串联连接。
6.102额定热输出的优选值为：25VA、40VA、63VA、100VA、160VA、250VA、400VA、630VA、1000 VA。
通过目视检查标志来检验是否符合6.101和6.102的要求。6.103额定频率不得超过500Hz。6.104额定电源电压不得超过交流1000V。7分类
GB19212.1—2003的该章适用。
8标志和其他信息
除下列条款外，GB19212.1一2003的该章适用：8.1该条中的c)用下列内容代替：c）控制变压器应当标有额定热输出和允许瞬时输出，以伏安为单位，用斜线分开（例如100VA/300VA);
8.1该条中的d)不适用。
8.11该条增加下列内容：
无危害式控制变压器
非耐短路控制变压器
耐短路控制变压器（固有耐短路的或非固有耐短路的)该章增加下列条款：
8.101如果控制变压器具有允许调节其电源电压的输入分接头，则这些分接头应当标有与该分接头相对应的输人电压值。
注：如果控制变压器具有允许调节其电源电压的输入分接头，则分接头要优先选用5%为一级。9触及危险带电零部件的防护
GB19212.1一2003的该章适用。
10输入电压设定值的改变
GB19212.1—2003的该章适用。
11负载输出电压和输出电流
除下列条款外，GB19212.1—2003的该章适用：11.1该条用下列内容替代：
GB19212.3—2006
当变压器接上额定频率的额定电源电压，并接上能给出额定热输出的电阻器进行负载时，输出电压与额定值相差不得超出士5%。
在达到稳定状态时，通过测量输出电压来检验是否合格。变压器在接上等于允许瞬时输出、功率因数为0.5的额定负载后，立即测量其输出电压，所测得输出电压不应小于额定值的95%。
注：对允许瞬时输出时的输出电压值的量，应在施加过载后的50ms内进行，使变压器受到热量增加的影响最小。
对于具有一个以上额定电源电压的变压器，本条要求适用于每一个额定电源电压。12空载输出电压
除下列条款外，GB19212.1一2003的该章适用：该章增加下列条款：
12.101空载时的输出电压与额定热输出时的输出电压相差不得超过额定热输出时输出电压的10%。12.102在任何情况下，空载输出电压不得超过交流1000V或无纹波直流1415V，甚至在对预定不作串联连接的各独立输出绕组进行串联连接时也应当如此，除非说明书中规定这些绕组不得进行串联连接。
13短路电压
GB19212.1—2003的该章适用。
14发热
除下列条款外，GB19212.1一2003的该章适用：14.2该条第八段用下列内容代替：变压器接上额定电源电压，并接上能给出额定热输出的电阻器负载，然后将电源电压提高7%。在电压调高后，电路无须再作进一步调节。15短路和过载保护
GB19212.1—2003的该章适用。
16机械强度
GB19212.1—2003的该章适用。
17灰尘、固体异物和潮湿有害进入的防护GB19212.1—2003的该章适用。
18绝缘电阻和介电强度
除下列条款外，GB19212.1一2003的该章适用：18.3该条在表8前增加下列内容：对控制变压器，基本绝缘的试验电压值（表8中的1)和3))要乘以系数1.4。GB19212.3—2006
注：由于控制变压器要承受因其感性负载而引起的冲击电压，所以提高了基本绝缘的要求。19结构
除下列条款外，GB19212.1—2003的该章适用：19.1该条款增加下列内容：
输入电路和输出电路之间的绝缘，至少应包括基本绝缘。20元器件
GB19212.1—2003的该章适用。
21内部布线
GB19212.1—2003的该章适用。
22电源连接和其他外部软电缆或软线GB19212.1——2003的该章适用
23外部导线接线端子
GB19212.1—2003的该章适用。
24保护接地装置
GB19212.1—2003的该章适用。
螺钉和连接
GB19212.1-2003的该章适用。
26爬电距离、电气间和穿过绝缘的距离除下列条款外，GB19212.1—2003的该章适用：26.1该条第一段用下列内容代替：爬电距离、电气间隙和穿过绝缘的距离不得小于表13规定的数值，对基本绝缘的数值（表13中的1)、3)和5))要乘以系数1.4。
注：由于控制变压器要承受因其感性负载而引起的冲击电压，所以提高了基本绝缘的要求。27
耐热，耐异常热，耐燃和耐漏电起痕GB19212.1-2003的该章适用。
28防锈
GB19212.1—2003的该章适用。
除下列附录外，GB19212.1—2003的附录适用：附录C
材料组别Ⅱ
除下列内容外，GB19212.1一2003的该附录适用：对基本绝缘的数值（表C.1中的1)、3)和5))要乘以系数1.4。附录D
材料组别I
除下列内容外，GB19212.1一2003的该附录适用：对基本绝缘的数值（表D.1中的1)、3)和5))要乘以系数1.4。GB19212.3—2006
GB19212.3-2006
中华人民共和国
国家标准
电力变压器、电源装置和类似产品的安全第3部分：控制变压器的特殊要求GB19212.3—2006
