GB/T 22372-2008
基本信息
标准号： GB/T 22372-2008
中文名称：单色黑白激光打印机测试版
标准类别：国家标准(GB)
标准状态：现行
发布日期：2008-09-01
实施日期：2009-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：18507468
标准分类号
标准ICS号：ICS35.060
中标分类号：轻工、文化与生活用品>>文教、体育、娱乐用品>>Y54办公用品及办公机具
关联标准
替代情况：JB/T 10334-2002
出版信息
出版社：中国标准出版社
页数：44页
标准价格：30.0 元
计划单号：20031004-T-604
出版日期：2009-02-01
相关单位信息
首发日期：2008-09-01
起草人：张建恒、麻建平、秦振山、麦洪琦、王智和、鲁俊和、仇相如、汤付根、郑西振、安博萍、袁旺进
起草单位：北大方正集团有限公司、联想（北京）有限公司、北京莱盛高新技术有限公司、珠海天威飞马打印耗材有限公司、全国复印机械标准化技术委员会秘书处等
归口单位：全国复印机械标准化技术委员会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国机械工业联合会
标准简介
本标准规定了单色黑白激光打印机测试版的技术要求和使用方法，并在附录中介绍了测试版使用方法和评价方法。本标准适用于Ａ３及Ａ３幅面以下的单色激光打印机图像质量的测试和评价。激光打印机测试版由７部分组成：综合版、全黑版、漏印版、全白版、灰度版、鬼影版和消耗量版。 GB/T 22372-2008 单色黑白激光打印机测试版 GB/T22372-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

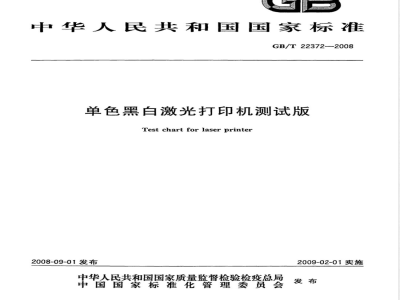

ICS35.060
中华人民共和国国家标准
GB/T22372—2008
单色黑白激光打印机测试版
Test chartforlaserprinter
2008-09-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施
GB/T22372—2008
1范围
2规范性引用文件
3术语和定义
4耍求
4.1继本要求
4.2激光打印机测试版
4.3激光打印机测试版
激光打印机测试版
激光打印机测试版
4.6激光打印机测试版
4.7激光打印机测试版
4.8激光打印机测试版
综合版
全黑版
涌印版
全白版
灰度版
消耗册版
5使用方法、环境要求、印品制作方法及结果测册附录A（规范性附录）
附录B（规范性附录）
参考文献
测试版相关要素尺寸
测试版评价方法
本标准代替JB/T10334—2002《激光打印机测试版A4》。本标准与JB/T10334一2002《激光打印机测试版A4》相比，主要变化如下：一增加了漏印版、全白版、灰度版、鬼影版；增加了“术语和定义”一章；
一综合测试版中增加了边框线、十字线和标尺；GB/T22372-2008
一消耗量测试版中，以随机分布的矩形图形替代原有测试版中的成行分布的“E”字。本标准由中国机械工业联合会提出。本标准由全国复印机械标准化技术委员会（SAC/TC147)归口。本标准的附录A、附录B均为规范性附录。本标准由北大方正集团有限公司负资起草，联想（北京）有限公司、北京莱盛商新技术有限公司、佳能（中国）有限公司、上海富士施乐有限公司、珠海天威飞马打印耗材有限公司、全国复印机械标准化技术委员会秘书处、柯尼卡美能达办公系统（武汉）有限公司参加起草。本标准主要起草人：张建恒、麻建平、秦振山、麦洪琦、王智和、鲁俊和、仇相如、汤付根、郑四振、安博萍、袁旺进。
1范围
单色黑自激光打印机测试版
GB/T22372—2008
本标准规定了单色黑白激光打印机测试版的技术要求和使用方法，并在附录中介绍了测试版使用方法和评价方法。
本标准适用于A3及A3幅面以下的单色激光打印机图像质量的测试和评价。激光打印机测试版由7部分组成：综合版、全黑版、漏印版、全白版、灰度版、鬼影版和消耗量版。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T10073—2008静电复印品图像质量评价方法GB/T10992.1一2008静电复印机第1部分：文件复印机JB/T6154--1992静电复印机显影剂消耗量测试方法3术语和定义
下列术语和定义适用于本标准。3.1
comprehensivepage
综合版
在打印机有效打印幅面内，由文字、图像、版名等内容构成的测试版面。用于考察打印机印品的综合效果。
全黑版wholeimageexposuretypepage在打印机有效打印幅面内，除相关应该存在的说明性文学值总区域以外，来用全幅图像赚光方式打印的测试版面。用于考察印品的最大打印面积及图像缺陷。3.3
全白版wholeimagenon-exposuretypepage在打印机有效打印幅面内，除相关应该存在的说明性文字内容信息区域以外，采用全幅图像非瞬光方式打印的测试版面。用于考察打印机印品的底灰效果。3.4
消耗量版developerconsumablespage在打印机有效打印幅面内，以固定覆盖率的文字或图形有序排列的测试版面。用于考紧打印机所消耗的显影剂容量。
注：在进行国际贸易或有待殊要求时，可视情况采用ISO19752的版及测试方法。3.5
漏印版themissingimageorcharacterpageinprintedarea在打印机有效打印幅面内，以固定、等距的网格图形构成测试版面。用于考察打印机印品未能把原文件图像全部打印出来的现象。1
GB/T22372-—2008
灰度版halftonepage
在打印机有效打印幅面内，由若干密度不同的中间色调色块组成的测试版面。用于考察打印机对不同色调色块的打印效果。
鬼影版ghostpage
在打印机有效打印幅面内，由固定图像构成的测试版面。用于考察打印机印品周期性显现印品中上部分内容在下部分显现残余影像的现象。3.8
文字区characterarea
打印机测试版中由汉字文宝构成的区域3.9
图像区
imagearea
打印机测试版中由您内容构成的区域3.10
版名区
edition/kitlefea
打印机测试版中
于标注测试殿版面名称的区域
记录区
registerarea
打印机测试版于记录待测机型、打印机测试环境等信息的区域。Ro
版权区copy
打印机测试版中
灰度等级（层次）
通文字构成的用于标明打印机测试版版权所有者信息的区域gradation
图像的色调浓漫教或反差范围。3.14
分辨力resolut
整个打印系统传机印图像细部的能力。注：分力通常以每患来离分辨的线对数的最大值来表示。3.15
deflection,skay
壶斜度
偏离平行或垂直的程度。
直线度linearity
实际打印的直线偏离理论直线的程度，3.17
对角线
diagonal
连接多边形任意两个不相邻顶点的直线。3.18
parallel
平行度
向同一方向延伸的两条并行线之间距离相等的程度。3.19
magnification
放大率
相对于电子文件中原稿尺寸，不同于原稿1：1的打印输出印品的倍数。2
扫描线性
主scanning
通过激光扫描，F-0校正点误差的程度。3.21免费标准下载网bzxz
imagedensity
图像密度
材料阻止光或其他辐射能透过的程度。3.22
密度不均匀性
non-uniformityofimagedensityGB/T22372—2008
测试版上不同位置但具有相同光学密度的图像，经打印后所产生的光学密度不均匀程度。3.23
底灰fogdensitybackground
印品中无图像、文字区域的密度。注：局部沾染除外。
定影牢固度fixinglevel;fusinglevel印品上图像固定的程度。
lineuniformity
线均匀度
印品中无色调层次的线条宽窄的均匀度。3.26
纵向均匀线条图
verticalandevenlines
印品中与纸面输出成垂直方向的没有色调层次的均匀排列的线条图形。3.27
横向均匀线条图
horizontalandevenlines
印品中与纸面输出成水平方向的没有色调层次的均匀排列的线条图形。3.28
有效打印区域effectivesizeofprintedarea印品中所有激光光束扫描成像的最大区域。3.29
圆形射线
rotundityradial line
由若干条以不同角度从圆心出发向外呈放射状的相同长度的实线线条式图形。3.30
crossed-line
十字线
由两条相同长度且在中间点成90°交叉的实线构成的线条式图形。3.31
circularsolidblack
实心圆
具有均匀密度的一定面积的圆形黑色区域。4要求
4.1基本要求
本标准规定的各测试版由《激光打印机测试版》应用程序打印生成，该应用程序存储在光盘中，在附录A中对测试版中图形、图像的要求有相关说明。4.2激光打印机测试版——综合版4.2.1图样及结构图
综合版（A3)的图样见图1，其结构图见图3。3
GB/T22372—2008
综合版(A4)的图样见图2，其结构图见图4。4.2.2效果图
综合版的效果图（图3、图4中标号为A、B的图形）为2个圆形射线图。射线长50mm，线间转角为5°，外包络一直径50mm圆环构成。A图形内射线均为1200dpi单点线，B图形内射线均为600dpi单点线。
4.2.3灰度等级（层次）
综合版的灰度等级（图3、图4中标号为C的图形)分为16级，由8位二进制编码组成，按水平方向由左至右排列。
第1级最低为6.25%，每级灰度差为8.25%，第16级为100%。4.2.4实心圆
综合版的实心函（图3、图中标号为=D的图形）直径为-8mm，分布在版面上、中、下固定位置共6处。
4.2.5分辨力图
综合版的分辨力图欧离您
图4中标号为E的图形）分布在版面上，中下固定位置共5处，每处由2 行5 列共 10 组不同间端绑的、长度为5 mm 的线条构成，第一行为纵向载条,第2 行为横向线条，参数见表1。
表1分辨力对照表
1200dpi
600 dpi
第1列
24线对/mm
12线对/mm
注1：表中列的承的由左至右排限。/第2列
14线对/mm
-6,线对/mm
分辨力
第3列
8线对/m
4线对/mm
第4刻
6线对/mm
3线对/mm
第5列
4线对/mm
2线对/mm
注2：当分别打印胍进为1200dpi或600\\dpi打印时；在第3列看到的线条图样空间费率分别是每旁米8线对或4线
4.2.6精度测试区
4.2.6.1歪斜度
图3、图4中标号收的线段，由边框纵向线段构成.4.2.6.2直线度
图3、图4中标号为C的线段，由边框纵向、横向线段构成，4.2.6.3对角线
图3、图4中标号为F、G的线段组成的矩形的对角长度。4.2.6.4平行度
图3、图4中标号为F、G的线段，由纵向一横向边框线构成。4.2.6.5对齐度
图3、图4中标号为P的区域，由十字线构成。4.2.6.6放大率
图3、图4中标号为J、K的区域，由最小刻度值为0.5mm的标尺线构成。4.2.6.7扫描线性
图3、图4中标号为K的标尺线，由最小刻度值为0.5mm的标尺线构成。4.2.7质量测试区
4.2.7.1图像密度
图2、图6中标号为D区域，由中心位暨的2个直径Φ8mm的实心圆构成。4
4.2.7.2密度不均匀性
图3、图4中标号为D区域，由全部的6个直径@8mm的实心圆构成。4.2.7.3定影牢固度
图3、图4中标号为D的图形，由图中间2个@8mm的实心圆构成。4.2.7.4线均匀度
图3、图4中标号为F、G的区域，由2组平行线构成。4.2.7.5文字区
GB/T22372—2008
图3、图4中标号为L的区域，由宋体、黑体、仿宋体、楷体4种字体的汉字构成，字体大小分别为1号字～8号字。
4.2.7.6图像区
图3、图4中标号为M的区域，由一幅110mm×85mm（A3版）、70mm×85mm（A4版）的图像构成。
纵向均匀线条图
图3、图4中标号为H的区域，由长度为10mm（A3版）或7mm（A4版），空间频率为3线对/mm的线条排列构成。
4.2.7.8横向均匀线条图
图3、图4中标号为1的区域，由长度为10mm（A3版）或7mm(A4版），空间频率为3线对/mm的线条排列构成。
4.2.7.9瑕症
图3、图4中总面积内全部区域。4.2.8其他区
4.2.8.1版名区
图3、图4中标号为A1的区域，字体规格见表2。图3、图4中标号为A2的区域，字体规格见表2。4.2.8.2记录区
图3、图4中标号为N的区域，字体规格见表2。4.2.8.3版权区
图3、图4中标号为0的区域，字体规格见表2。4.3激光打印机测试版——全黑版4.3.1图样及结构图
A3幅面的图样见图5，其结构见图7。A4幅面的图样见图6，其结构见图7。该版除版名区、记录区、版权区外，有效打印区全部曝光，形成全黑版面。4.3.2版名区
图7中标号为A1、A2的区域，字体规格见表2。4.3.3记录区
图7中图标为B的区域，字体规格见表2。4.3.4版权区
图7中标号为C的区域，学体规格见表2。4.4激光打印机测试版一
4.4.1图样及结构图
一漏印版
A3幅面的图样见图8，其结构图见图10。A4幅面的图样见图9，其结构图见图10。5
GB/T22372—2008
由纵向、横向间距1mm的600dpi的单点线和纵向、横向间隔10mm的600dpi的3点线布满有效打印幅面。
4.4.2版名区
图10中标号为A1、A2的区域，字体规格见表2。4.4.3记录区
图10中标号为B的区域，字体规格见表2。4.4.4版权区
图10中标号为C的区域，字体规格见表2。5激光打印机测试版——全白版
4.5.1图样及结构图
A3面的图样见图11，其结构见图13。A4幅面的图样见图12其结构见图13。图13中标号为D的5个区域为测量区。4.5.2版名区
图13中标号为A1、A2的区域，字体规格见表2。4.5.3记录区
图13中标号为B的区域，字体规格见表2。4.5.4版权区
图13中标号为C的区域，字体规格见表2。4.6
激光打印机测试版灰度版
4.6.1图样及结构图
A3幅面的图样见图14，其结构见图16。A4幅面的图样见图15，其结构见图16。图16中标号为D的区域中，取灰度值为15%和30%的灰度条相邻排列，其中的圆圈内为测量区，15%和30%灰度值各5个测量区，下方标识出各栏的灰度百分比数值。4.6.2版名区
图16中标号为A1、A2的区域，字体规格见表2。4.6.3记录区
图16中图标为B的区域，字体规格见表2。4.6.4版权区
图16中标号为C的区域，字体规格见表2。4.7激光打印机测试版——鬼影版4.7.1图样及结构图
A3幅面的图样见图17，其结构见图19。A4幅面的图样见图18，其结构见图19。图19中标号为D的区域中，第1行各栏为字母Q；第2行各栏为不同的灰度级；第3行各栏标识出第2行各栏内的灰度百分比数值。4.7.2版名区
图19中标号为A1、A2的区域，字体规格见表2。4.7.3记录区
图19中图标为B的区城，字体规格见表2。4.7.4版权区
图19中标号为C的区域，字体规格见表2。6
4.8激光打印机测试版—消耗量版4.8.1图样及结构图
消耗量版仅有A4幅面版。
消耗量版图样见图20，其结构图见图21。消耗量版的图形覆盖率为5%（误差率<士0.7%）。GB/T22372--2008
在A4有效打印范围（210mm×297mm）内，随机分布320个3.5mm×2.5mm、100%密度的矩形图形，其面积总和构成有效打印面积的5%（误差率<士0.7%)的覆盖率。4.8.2版名区
图21中标号为A1、A2的区域，字体规格见表24.8.3记录区
图21中标号为B的区域，字体规格见表2。4.8.4版权区
图21中标号为C的区域，字体规格见表2。表2各版及各区的字体规格
测试版
综合版
全黑版
全白版
鬼彪版
消耗盘版
灰度版
版名区(A)
1号朱体
1号宋体
小3号宋体
2号来体
2号来体
小3号宋休
使用方法、环境要求、印品制作方法及结果测量5.1使用方法
版权区(C)
2号熟体
2号照休
小3号照体
激光打印机测试版的安装及使用见光盘使用说明文件。5.2环境条件要求
温度：10℃～33℃，相对湿度：30%RH80%RH5.3印品制作方法
小3号暴体
小3号熊休
小4号船体
记录区(B)
5号来体
5.3.1综合版、全黑板、漏印版、全白版、灰度版、鬼影版印品制作方法在打印机及粉盒进人正常使用状态后，使用内置纸盒，A3打印机制作A3样张，A4打印机制作A4样张。
5.3.2消耗量版印品制作方法
打印机进入正常状态后，使用未拆封的粉盒，拆封后进行连续打印。A3打印机制作A4样张，A4打印机制作A4样张。7
GB/T22372-2008
激光打印机测试版（A3）
GB/T ××××-200X
宋体仿宋黑体楷体宋体
宋体仿宋黑体楷体宋体仿宋黑体宋体仿宋黑体楷体宋体仿宋黑体楷体来体仿宋照体措体宋体仿束照体措体宋体仿宋照家作伤宋温体体束体伤宋加体格体体价宋鼠体体来体仿宋品打印机型号
测试日期
相对湿度
日批号
%RH分辨率
SAC/TC147
全国复印机械标准化技术委员会图1激光打印机测试版（A3)
综合版
综合测试版图样
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
