ICS 25. 180. 10

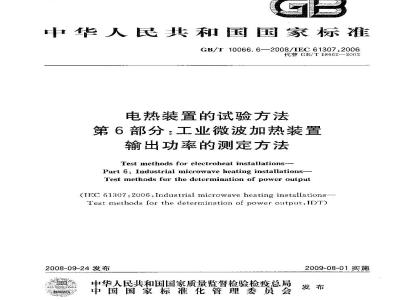

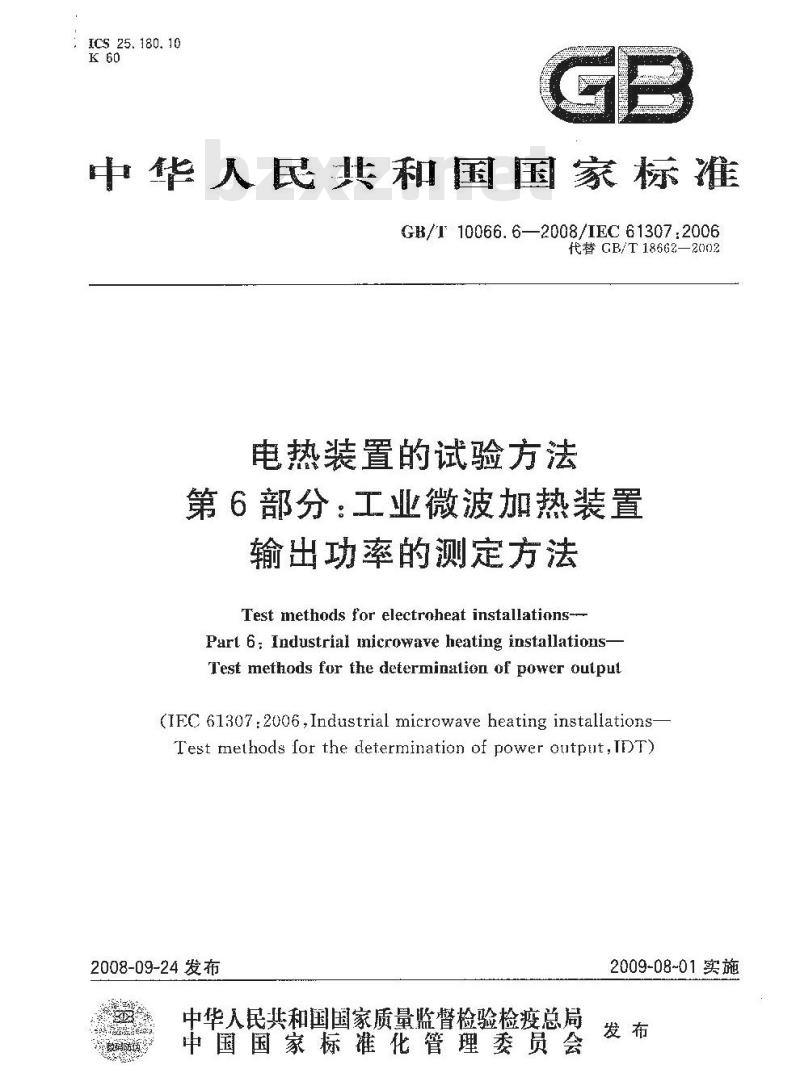

中华人民共和国国家标准
GB/T10066.6—2008/IEC 61307.2006代替 GB/T18662—2002
电热装置的试验方法
第6部分：工业微波加热装置
输出功率的测定方法
Test methods for electroheat installations--Part 6: Industrial Inicrowave heating installations-Test methods for the determinalion of power outpul(1FC 61307:2006,Industrial microwave heating installations-Iest methods for the determination of power output,IDT)2008-09-24发布
中华入民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08~01实施

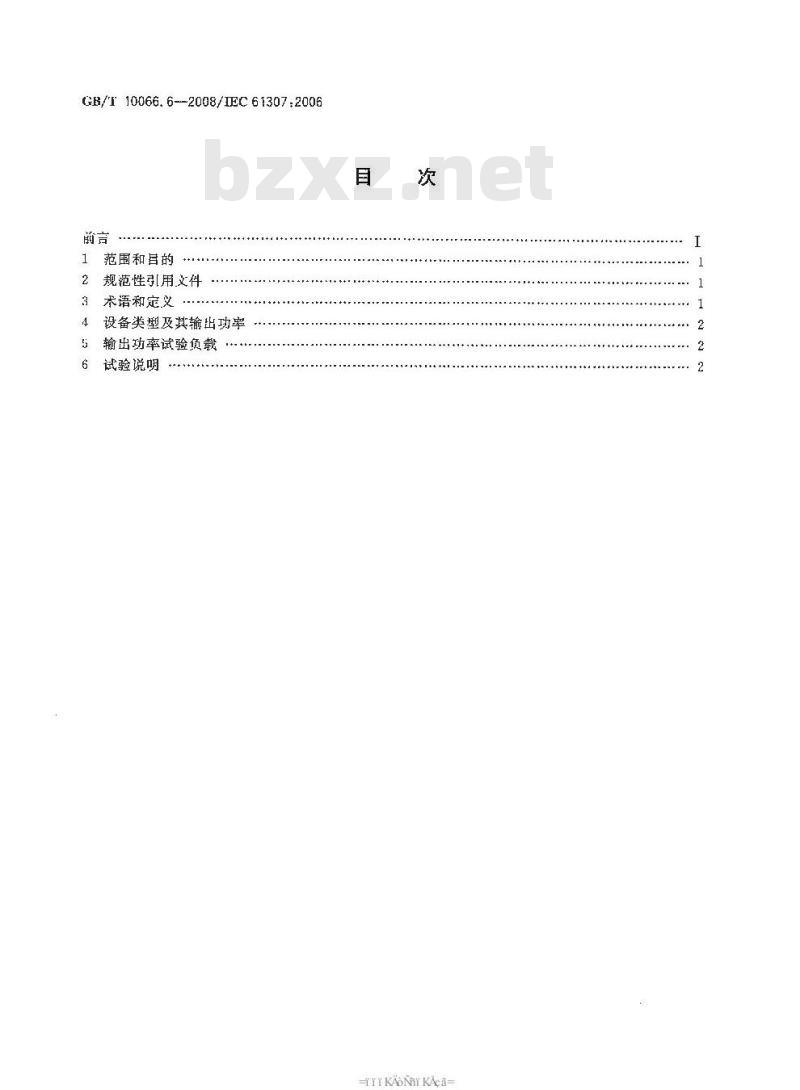

GB/T 10066. 6--2008/IEC 61307.2006前言
范围和君的
规范性引用文件
术语和定义
设备类型及其输出功率
输出功率试验负载
试验说明
-TTTKAONTKACa-

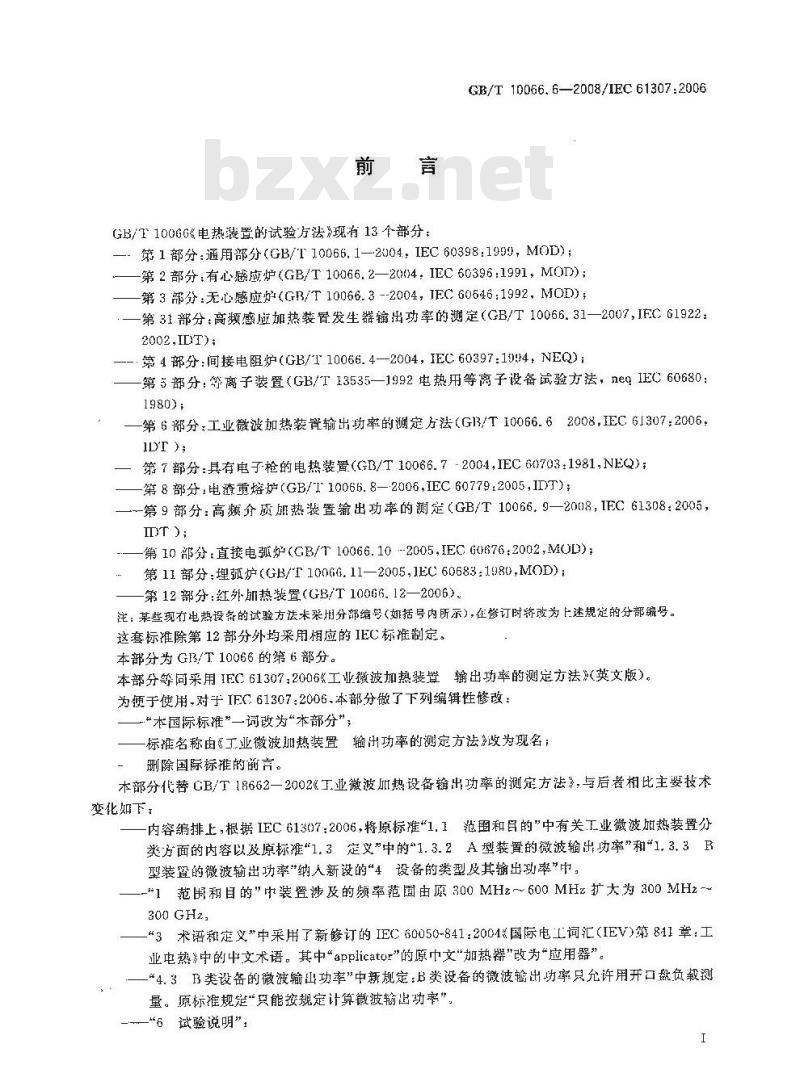

GB/T10066《电热装置的试验方法》现有13个部分：GB/T10066.6—2008/IEC61307:2006第1部分：通用部分GB/T10066.1—2004，IEC60398：1999，M0D)；第2部分：有心感应炉（GB/T10066.2—2004，IEC60396：1991，M0D)；第3部分：无心感应（GB/T10066.3--2004，IEC60646：1992，MOD)；-第31部分：高频感应加热置发生器输出功率的测定（GB/T10066.31—2007,IFC61922：2002.IT);
—-·第4部分：间接电阻炉（GB/110066.4—2004，IEC60397：1994，NEQ)；—第5部分：等离子装置（GB/T13535—1992电热用等离子设备或验方法，neIEC60680：1980)
一第6部分，工业微波加热装置输出功率的测定方法（G13/T10066.62008，IEC61307：2006IDT);
第7部分：具有电子枪的电热装置（GB/T10066.7-2004,IEC60703：1981，NEQ）第8部分：电重熔炉（GB/T10066.8—2006，IEC60779.2005，IDT）：~-第9部分：高频介质热装置输出功率的测定（GB/T10066.9—20018，IEC61308：2005，T);
第10部分：直接电狐炉（GB/T10066.10--2005.IECG0676：2002，MOD）；第11部分：埋孤炉（GB/T1006G.11—2005,IEC60683：1980,MOD)第12部分：红外加热装置（GB/T10066.12—2006）。注：某些现有电热设备的试验方法未采相分部缩号（如括号内所示），在修订时将改为上述规定的分部编号。这套标准除第12部分外均采用相应的IEC标准制定。本部分为GI3/T10066的第6部分。本部分等同采用IFC61307：2006《工业微波加热装置输出功率的测定方法》（英文版）。为便于使用，对于IEC61307：2006.本部分做了下列编辑性修改：一“本国际标准”一调改为“本部分”，一标推名称由《工业微波加热装置输出功率的测定方法》政为现名：删除国际标推的前言。
本部分代替CB/T186G2一2002《工业微波加热设备输出功率的测定方法》，与后者相比主要技术变化如下：
-内容编排上，根据IEC61307：2006，将原标准“1.1范围和目的”中有关工业微波加热装置分类方面的内容以及原标准“1.3定义”中的\1.3.2A型装置的微波输出功率”和1.3.3R型装暨的微波输出功率”纳人新设的“4设备的类型及其输出劲率”中，_\1范围和目的”中装置涉及的额率范围由原300MHz～600MHz扩大为300MHz-~300GHz
一“3术语和定义”中采用了新修订的IEC60050-841：2004国际电工词汇（IEV)第811章：工业电热》中的中文术语。其中“applicator\的原中文\加热器改为“应用器”。“4.3B类设备的微波输山功率”中新规定：B类没备的微波輪输出功率只允许用开口盘负毂测量。原标规定“只能按规定计算微波输出功率”。_—“6试验说明”：
GB/T10066.6—2008/IEC61307:2006a）“6.1概述”：除第1旬外，有关对使用说明内容的要求和与装置效率有关的内容均为新增。
b）\6.2量热计负裁”
1）第！段：补充了在测量开始时冷却水宜处于环境温度下的要求；2）第9段：根据IEC原文含义，折射功率的比例出原100%改正为“90%以上”。c）“6.3假负载”中删去了原标准3.1.2第段假负载由锲块和波导管组成..\全段内容。也即假负载现仅为阻性匹配负载。d）“6.4开口盘负载”：
1）第2段有关应用器妞被并口盘覆盖区域的百穿比娶求，是新增的：2）第3段中的“法是新增的
本部分由中国电器上业协会提出。本部分由全国工业电热设备标耀化技术委员会（SAC/TC121)归证：本部分起草单位：西安研究所有限公司。本部分主要起草人超翼、葛华团本部分所代替标准的历款版本爱-GB/T 18662-2002.
-TTTKAONTKACa-

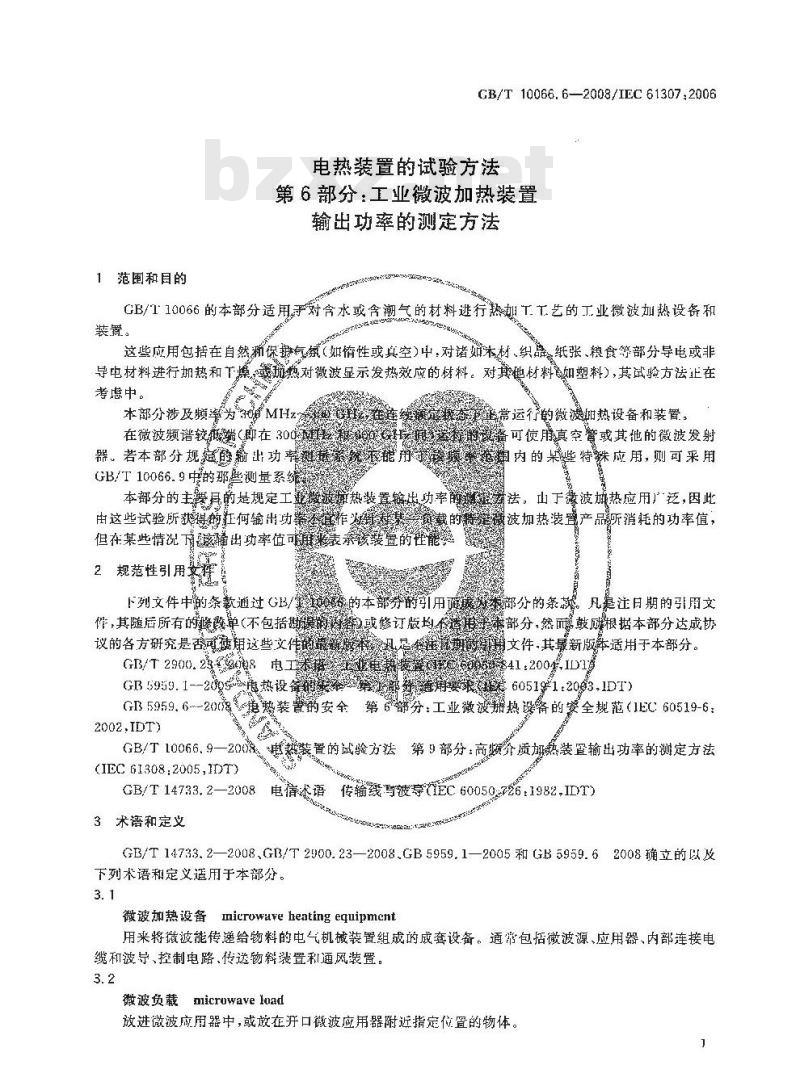

1范围和目的
GB/T 10066.6—2008/IEC 61307:2006电热装置的试验方法
第6部分：工业微波加热装置
输出功率的测定方法，
GB/T 10066 的本部分适用予对含水或含潮气的材料进行热加T T艺的工业微波加热设备和装置。
这些应用包括在自然和保糖气氛（如惰性或真空）中，对诸如木材织静纸张、稳食等部分导电或非导电材料进行加热和下爆,加熟对微波显示发热效应的材料。对其曲材料如塑料),其试验方法正在考虑中。
本部分涉及频率为30MHz
在微波频谱较抵端（即在300g
器。若本部分规冠出功弃
GB/T10066.9中的那些测量系统
常运行的微波扣热设备和装置。的备可使用真空管或其他的微波发射能用
本部分的主的是规定工亚微波而热装置出功率由这些试验所获得的肛何输出功繁不其作类但布某些情况下痛出功率值可表承装
2规范性引用要
下列文件中的条款通过GB/
围内的桌些特殊应用，则可来用菌法。山于波热应用广泛，因此戴的特
波加热装置产品所消耗的功率值，骨的能
的本部券的可引用面
件，其随后所有的修敢单（不包括勘笑或修订版均议的各方研究是否再捷期这些文件的最新GB/T 2900.2408 电工路
GB 5959. 1--20ps电热设备
本部分的条。凡是注日期的引用文部分，然而感鼓威根据本部分达成协文件，其最新版本适用于本部分。841:200.ID1
605191:2063.IDT)
GB5959.620%黄燃装置的安全第6部分：工业微波解热设备的赛全规范（1EC60519-6：2002.IDT2
GB/T10066.9—2008电热装置的试验方法第9部分：高频介质加热装置输出功率的测定方法(IEC 61308:2005,IDT)
GB/T 14733. 2—2008
3术语和定义
电信术语传输线写镀等（IEC60050726：1982IDT）GB/T14733.2—2008、GB/T2900.23—2008、GB5959.1—2005和GB5959.62008确立的以及下列术语和定义适用于本部分。3.1
微波加热设备microwuveheatingequipmcnt用来将微波能传递给物料的电气机械装置组成的成套设备。通常包括徽波源、应用器，内部连接电缆和波导、控制电路、传送物料装置科通风装置。3.2
微波负载icruwave load
放进微波应用器中，或放在开口微波应用器附近指定位置的物体。GB/T 10066.6-2008/EC 61307:20063.3
环行器circulator
一种具有二端口的装置，它允许人射功率传递，似把反射功率折射（借助于铁氧体和磁场）到装有负载(媚水负载)的第三端口。
注：关于环行器的详细描述见GB/T14733.22008。4设备类型及其输出功率
4.1设备类型
在某一固定周期时间内，为达到被处理物料规定热熔量变化所需的功率值是与物料的化学成分其损耗因数随温度的变化情况以及应用器系统的结构、发生器与应用器内物料的匹配方式和使用多个发生器时各发生器问的耦合量等有关。对输出功率测量来说，工业微波加热设备可分以下两类。A类设备
具有不含或可与应用器分离的微波功率发生器（例如包括电源和磁控管或邀调管）的设备，发生器通过波导管和/或同轴电缆将微波功率输给应用器，当采用大功率磁控管或速调管时，大多为这情况。通常，环行器放置在磁控管或速调管与应用器之间，以保护磁控管或速调管免受反射功率的影响。在这种情况下，在一个或多个发生器与应用器水身之间放景环行器或水负裁是可能的。B类设备
只有直较与应用器耦合的微波功率发生器的设备，该设备在结构上不可能在个或多个发生器与应用器本身之间放置环行器或水负裁。4.2A类设备的微波输出功率
A类设备的微波输出功率为用量热计负裁所测得的功率（见5.2或6.2)。当一台装置中使用多个微波功率发生器时，该装置的微波输出功率实际上为望热计负载所测得的各个微波功率发生器輪出功率的总和，4.3B类设备的微波输出功率
B类设备的徽波输出功率不能用与A类设备同样的方法来测量，原因是其结构不允诈将环行器或水负载放置在发生器与应用器之间。闪此，只允许用开口盘负载来测定微波输出功率（见5.4或6.4）。5输出功率试验负载
5.1概述
微波如热装置使用三种不同类型的输出功率试验负载。本部分仅给出其基本原理。具体的测量系统应符合通用的工程技术要求。5.2量热计负载
量热计负载用于A类设备的单独微被功率发生器，用来测定微波功率发生器的微波输出功率，试验时，正常负教由水屋热计试验负载替代。5.3假负载
假负载用于应用器，仅以消耗微波功率发生器的负载功率为目的面不用来测量在负载中所消的功率。试验时，正带负载由试验负载替代。5. 4开口盘负载
开口盘负载用于B类设备的微波加热装置。6试验说明
6.1概述
各种测量装置应不受电场的影响，应蚕考本部分在用户说明书的单独部分中详述所用的测量方2
TIKAONTKAca-
GB/T10066.6--2008/IEC61307:2006法和试验结果。也应指出在使用期间负载状况的变化会影响微波加热装置的效率。如果装置使用时由于负裁失配使微波设定功率与被处理物料的热功率间的效率低于50%，则应测量和显示该效率。应在使用说明书中详述测量原理
6.2量热计负载
量热计负载自一段波导管继成，该波导管内装有其内道水并可使微波穿透的管子。水宜充分混利并在测量开始时处于环境温度下。水中消耗的功率间直接测量或与经校推的热水标准比较面得。适用于本测量的负载有市售。在使用时，由磁控管或速调管处观察的电乐驻波比（VSWR)应不超过1.2或由磁控管或速调管制造广给山的推荐值。
建议的水流量为1L/min.kW),但不小于0.5L/(min·kW），为避免形成可能导致喷发的蒸汽，应对水流量进行监控，例如：使用水流联锁开关。进水温度应不超过 35 ℃。
此水温度应不超过60C。
进出水温差应至少为10K，以获得准确度可接受的结果。对低于900MHz的频率，水的单位电导率应在200μS/cm秋600μS/cm之间。注：当频率高于930MIIz时、这种限制不很重要，可使用任何白来水。在微波功率发生器装有能90%以上折射磁控管最大功率的环行器时，通过短路人射功率的出可把该坏行器作为水负载。
测量只应在水流量稳定和负藏处于热平衡时进行。应使用高精度的度计和流量计，以保证输出功率的测最准确度不应差于5%。输出功率按下式讨算：
式中：
P= 4.186.8XQXAT 0. 07×Q×AT60
P~--输出功率,单位为干瓦(kW);Q水流量，单位为升每分钟(L/min）；T——进出水温差,单位为开尔文(K)，注：1 cal4.186 8J
输出功率的測量准确度应不差丁5%。6.3假负载
随性匹配负载采用低电抗电阻器，它可用空气自然对流冷却、强追风冷或水冷。该负载通常用阻抗为50的同辅电继缆或波导管与发生器连接。也可使用其他的阻抗值和其他的电缆适合这种测量用的负载市场上有售。低功率时使用空气自然对流；较高功率（商至约2kW）时可使用强迫风冷。6.4开口盘负载
开口盘由低介质损耗材料制成，盘内应充水作为微波功率吸收介质并效人应用器内。水应以每千瓦额定输出功率至少11.计。这些盘宜均勾分布在应用器内。在应用器内被开口盘覆盖的区域应至少为其有效区域的40%。鉴于每吸收1kW微波功率时，每升水每分钟大约升温14K，宜注意避免水沸腾以及开口盘变形或熔化，应用器壁上的冷凝也会引起问题。注；如果该设备用米处理低碰度的材料如木材和纸张，则在并口寇负较中水的介电特性不会充分呈现。因此可使用甘油。工业甘油约含15为的水，可被接受.但宣检图它的热参数。对用于小试样7燥或类似处理的工业实验设备，可使用1-辛(1-uctanol)。EE
