ICS 13.060.99
中华人民共和国城镇建设行业标准CJ/T300—2008
建筑给水水锤吸纳器
Water hammer arrestor for water supply systems of buildings2008-12-12 发布
中华人民共和国住房和城乡建设部2009-06-01实施
CJ/T300—2008

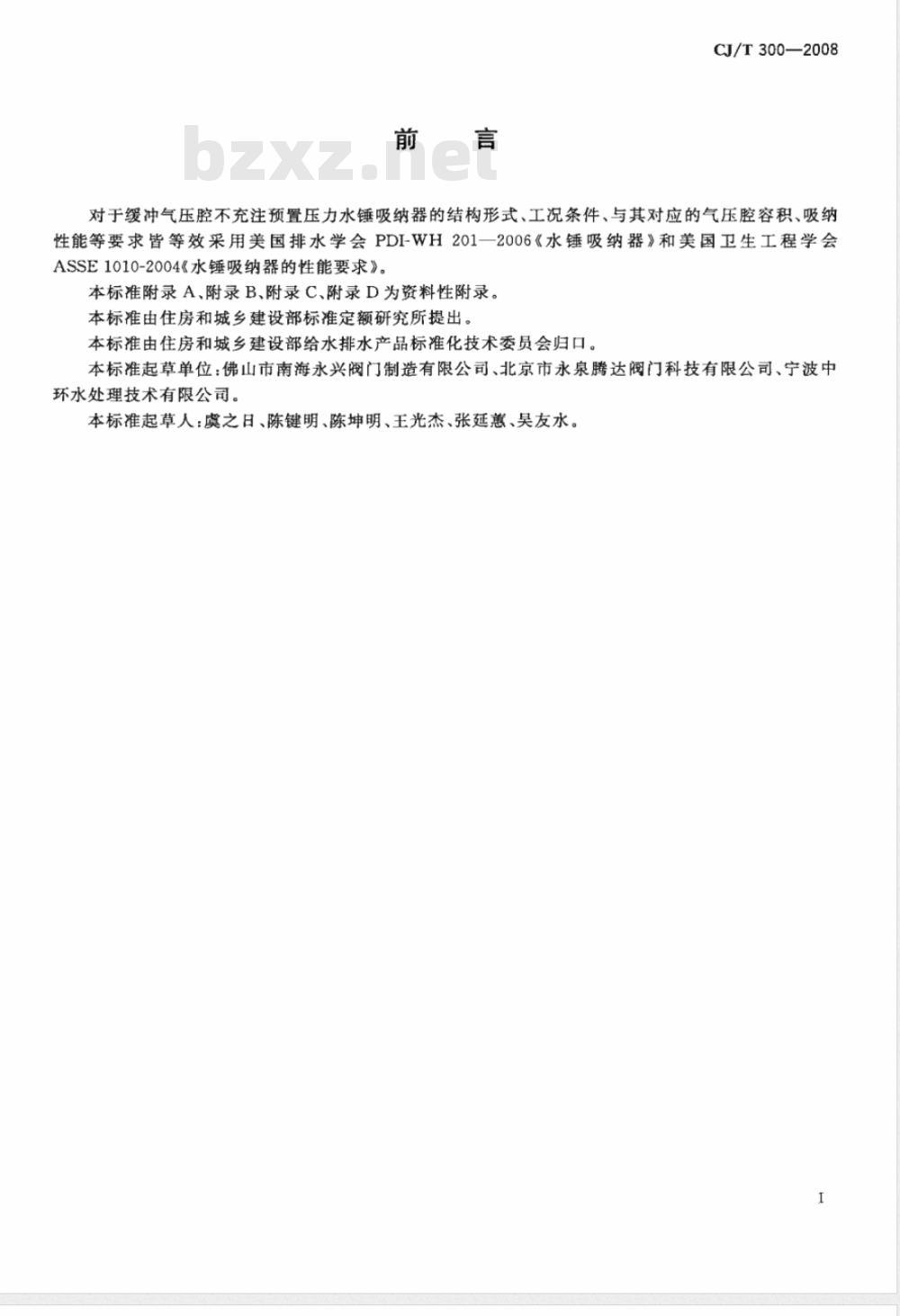

对于缓冲气压腔不充注预置压力水锤吸纳器的结构形式、工况条件、与其对应的气压腔容积、吸纳性能等要求皆等效采用美国排水学会PDI-WH201一2006《水锤吸纳器》和美国卫生工程学会ASSE1010-2004《水锤吸纳器的性能要求》。本标准附录A、附录B、附录C、附录D为资料性附录。本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。本标准起草单位：佛山市南海永兴阀门制造有限公司、北京市永泉腾达阀门科技有限公司、宁波中环水处理技术有限公司。
本标准起草人：虞之日、陈键明、陈坤明、王光杰、张延蕙、吴友水。I

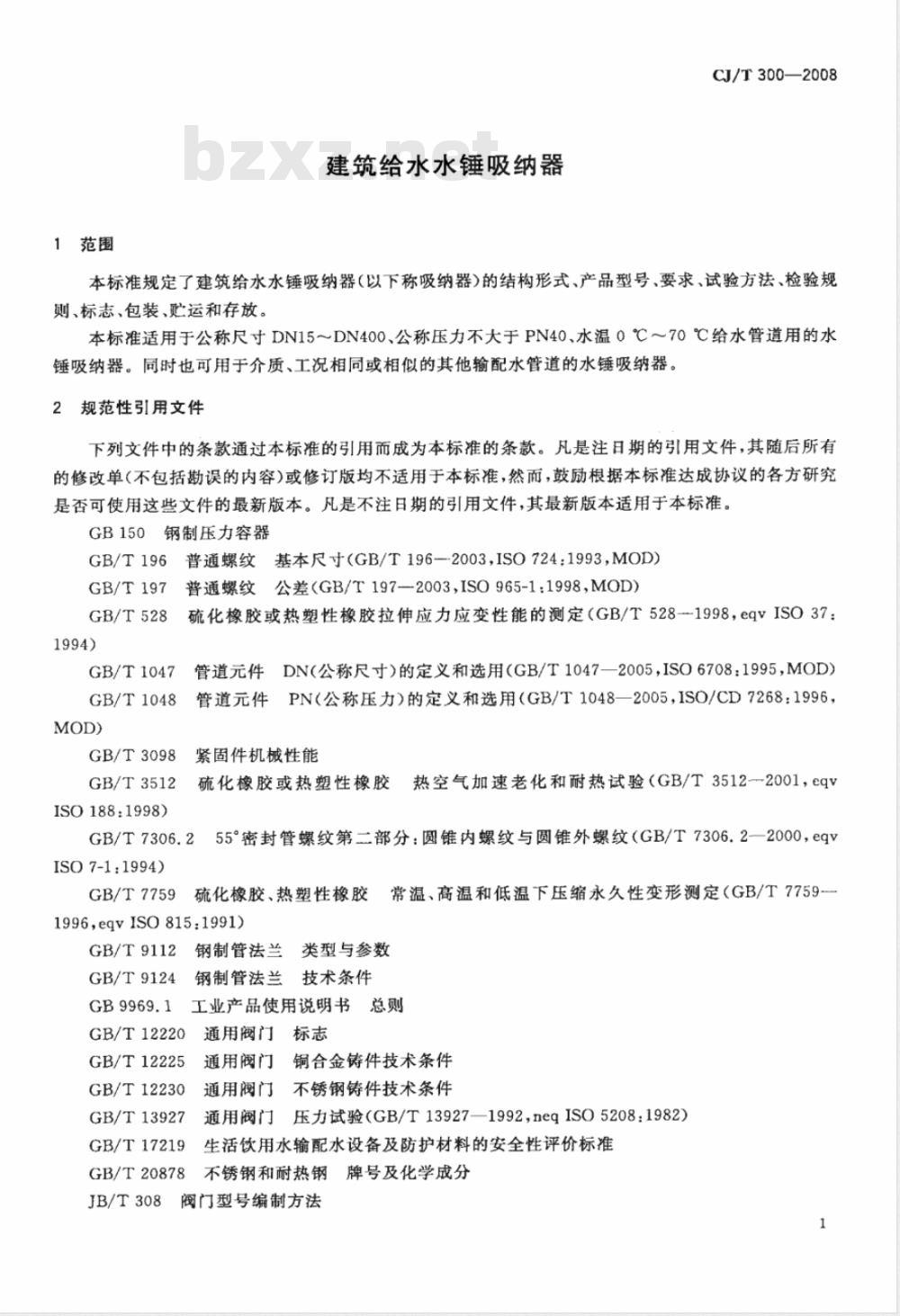

1范围
建筑给水水锤吸纳器
CJ/T300—2008
本标准规定了建筑给水水锤吸纳器（以下称吸纳器）的结构形式、产品型号、要求、试验方法、检验规则、标志、包装、贮运和存放。本标准适用于公称尺寸DN15～DN400、公称压力不大于PN40、水温0℃～70℃给水管道用的水锤吸纳器。同时也可用于介质、工况相同或相似的其他输配水管道的水锤吸纳器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器
GB/T196普通螺纹基本尺寸(GB/T1962003,ISO724：1993,MOD）普通螺纹公差(GB/T197—2003,ISO965-1：1998,MOD)GB/T1973
GB/T528
GB/T1047
GB/T1048
GB/T3098
GB/T3512
ISO 188:1998)
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T528-1998，eqVISO37管道元件DN（公称尺寸）的定义和选用（GB/T1047—2005，ISO6708：1995，MOD）管道元件PN（公称压力）的定义和选用（GB/T1048—2005，ISO/CD7268：1996，紧固件机械性能
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB/T3512-2001，eqvGB/T7306.255°密封管螺纹第二部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2—2000，eqISO 7-1:1994)
硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久性变形测定（GB/T7759-GB/T7759
1996,eqvISO815:1991)
GB/T9112钢制管法兰类型与参数GB/T9124
钢制管法兰技术条件
工业产品使用说明书总则
GB/T12220
GB/T12225
通用阀门标志
通用阀门铜合金铸件技术条件
GB/T12230
通用阀门不锈钢铸件技术条件
GB/T13927
GB/T17219
GB/T20878
JB/T308
通用阀门压力试验（GB/T13927—1992，neqISO5208：1982）生活饮用水输配水设备及防护材料的安全性评价标准不锈钢和耐热钢牌号及化学成分阀门型号编制方法
CJ/T 300—2008
JB/T7928通用阀门供货要求

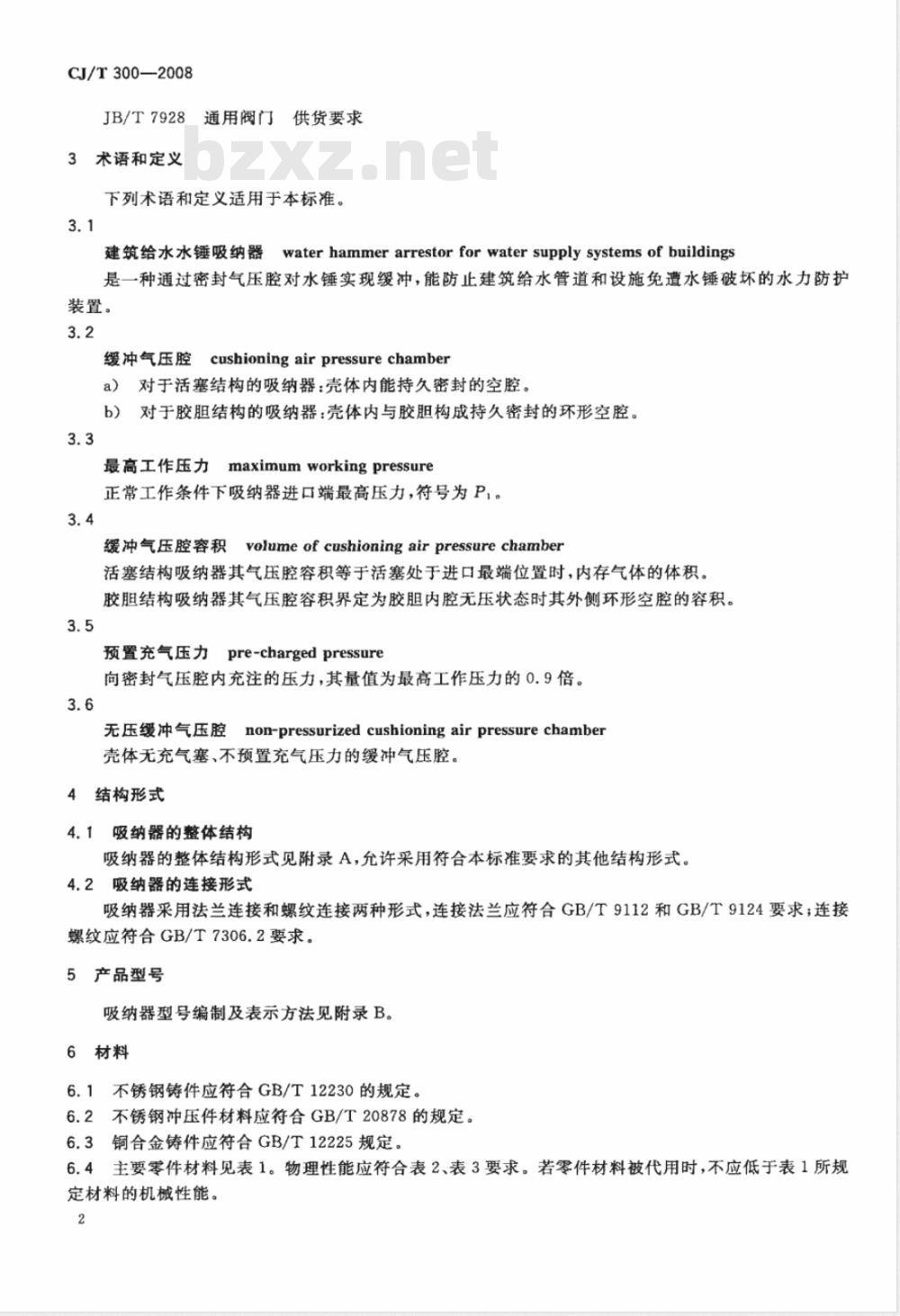

3术语和定义
下列术语和定义适用于本标准。3.1
waterhammerarrestorforwatersupplysystemsofbuildings建筑给水水锤吸纳器
是一种通过密封气压腔对水锤实现缓冲，能防止建筑给水管道和设施免遭水锤破坏的水力防护装置。
缓冲气压腔cushioningairpressurechambera）对于活塞结构的吸纳器：壳体内能持久密封的空腔。b）对于胶胆结构的吸纳器：壳体内与胶胆构成持久密封的环形空腔。3.3
最高工作压力maximumworkingpressure正常工作条件下吸纳器进口端最高压力，符号为P1。3.4
缓冲气压腔容积volumeof cushioningairpressurechamber活塞结构吸纳器其气压腔容积等于活塞处于进口最端位置时，内存气体的体积。胶胆结构吸纳器其气压腔容积界定为胶胆内腔无压状态时其外侧环形空腔的容积。3.5
预置充气压力pre-chargedpressure向密封气压腔内充注的压力，其量值为最高工作压力的0.9倍。3.6
无压缓冲气压腔
non-pressurized cushioning airpressure chamber壳体无充气塞、不预置充气压力的缓冲气压腔。4结构形式
4.1吸纳器的整体结构
吸纳器的整体结构形式见附录A，允许采用符合本标准要求的其他结构形式。4.2吸纳器的连接形式
吸纳器采用法兰连接和螺纹连接两种形式，连接法兰应符合GB/T9112和GB/T9124要求；连接螺纹应符合GB/T7306.2要求。
5产品型号
吸纳器型号编制及表示方法见附录B。6材料

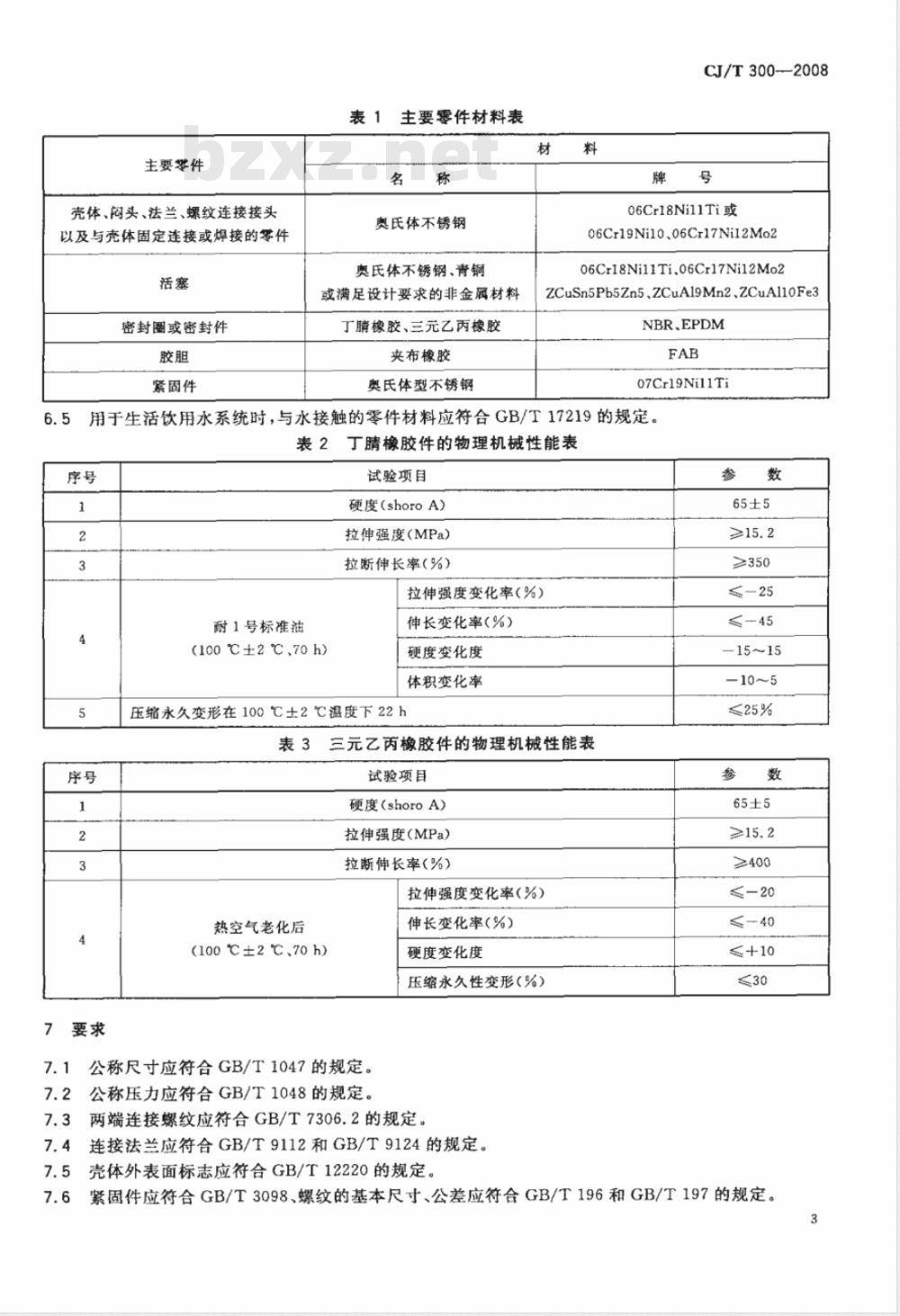

6.1不锈钢铸件应符合GB/T12230的规定。6.2不锈钢冲压件材料应符合GB/T20878的规定。6.3铜合金铸件应符合GB/T12225规定。6.4主要零件材料见表1。物理性能应符合表2、表3要求。若零件材料被代用时，不应低于表1所规定材料的机械性能。
主要琴件
壳体、闷头、法兰、螺纹连接接头以及与壳体固定连接或焊接的零件活塞
密封圈或密封件
紧固件
表1主要零件材料表
奥氏体不锈钢
奥氏体不锈钢、青铜
或满足设计要求的非金属材料
丁橡胶、三元乙丙橡胶
夹布橡胶
奥氏体型不锈钢
CJ/T 300-2008
06Cr18Nil1Ti或
06Cr19Ni10,06Cr17Nil2Mo2
06Cr18Ni11Ti.06Cr17Ni12Mo2
ZCuSn5Pb5Zn5、ZCuA19Mn2、ZCuAl10Fe3NBR.EPDM
07Cr19Ni11Ti
用于生活饮用水系统时，与水接触的零件材料应符合GB/T17219的规定。表2丁橡胶件的物理机械性能表
耐1号标准油
(100℃±2℃、70h)
试验项目
硬度(shoroA)
拉伸强度(MPa）
拉断伸长率（%）
拉伸强度变化率（%）
伸长变化率(%)
硬度变化度Www.bzxZ.net
体积变化率
压缩永久变形在100℃±2℃温度下22h三元乙丙橡胶件的物理机械性能表表3
试验项目
硬度(shoro A)
拉伸强度（MPa)
拉断伸长率(%)
拉伸强度变化率(%)
热空气老化后
(100℃±2℃、70h）
公称尺寸应符合GB/T1047的规定。7.1
公称压力应符合GB/T1048的规定。伸长变化率(%)
硬度变化度
压缩永久性变形(%）
两端连接螺纹应符合GB/T7306.2的规定。7.3
连接法兰应符合GB/T9112和GB/T9124的规定。7.4
壳体外表面标志应符合GB/T12220的规定。参
-15~15
≥400
紧固件应符合GB/T3098、螺纹的基本尺寸、公差应符合GB/T196和GB/T197的规定。3
CJ/T300—2008
7.7强度
7.7.1壳体和强度
a）不锈钢壳体应厚薄均匀、内外光洁，焊接件应符合GB150的规定。b）
按8.2要求对壳体作静水压强度试验，应无渗漏、冒汗及可见性变形，对不合格的壳体不应采用补焊、锤击等方法进行修补。7.7.2活塞或胶胆的多孔衬套应与壳体作等同的强度试验。7.8密封性能
a）活塞结构吸纳器
按8.3a)试验应无可见性泄漏。
b）胶胆结构吸纳器
按8.3b)试验应无可见性泄漏，缓冲气压腔内不应有积水、增重现象。7.9预置压力的缓冲气压腔容积计算7.9.1宜用干燥的氮气或大气向缓冲气压腔内充注预置压力，预置压力应为最高工作压力的0.9倍。不同工况条件下的缓冲气压腔容积可按式(1)或式(2)计算。配置在防护管路上吸纳器实际缓冲气压腔容积之和不应小于计算值。
V, - -PHAL\X10-. k-1
(P2绝
2Pl（P
并将、p、k值代人式(1)得式(2)：V,=
2 × 10-*AL2
（P2绝）宁
Prm[(Pi地）
式中：
V,——缓冲气压腔最小容积，m；p——水的密度，1000kg/m；
A——水管过流断面截面积，m2；L—输水管总长，m;
介质平均流速，m/s；
μ——预压系数,μ=1.4;
k—绝热指数，=1.4；
.（1)
（2）
P1能一最高工作绝对压力(MPa），绝对压力为相对压力(表压)加0.1MP,Pi绝=P,十0.1MPaP2绝—
一水锤时允许最高峰值绝对压力（MPa），计算时取P2绝=1.25P1绝：7.9.2企业在设计各种规格单件产品缓冲气压腔容积时，可根据实际情况确定设计工况参数进行计算，此计算值应视为匹配此工况条件缓冲气压腔的最小容积。根据工况条件参数计算示例值参见附录C。
7.9.3关于无预置压力吸纳器的缓冲气压腔最小容积见附录A。7.10吸纳性能
水锤经吸纳器吸纳之后，其最高压力峰值一般不大于最高工作压力的1.25倍，上限不应大于1.5倍。
8试验方法
8.1外观检验
通过质量证明书核查6.1、6.2、6.3、6.4。4
CJ/T300—2008
通过目测或通用量具，对公称尺寸、两端连接螺纹、连接法兰、壳体标志等外观进行检验，应分别符合7.1、7.2、7.3、7.4、7.5、7.6及7.7.1的规定。8.2强度试验
活塞或胶胆结构的多孔衬套，应按GB/T13927规定方法与阀体作等同静水压试验。a）活塞结构的吸纳器
将活塞装入壳体内，向缓冲气压腔内注水，待排除空气后，向缓冲气压腔内施压至公称压力的2倍，持压不少于5min，应符合7.7要求，试验后应清除缓冲气压腔内的积水。b）胶胆结构的吸纳器
将胶胆和多孔衬套装人壳体内，向缓冲气压腔内注水，待排除空气后，向缓冲气压腔内施压至公称压力的2倍，持压不少于5min，应符合7.7要求，试验后应清除缓冲气压腔内的积水。8.3密封性能试验
a）活塞结构的吸纳器
向装有活塞的缓冲气压腔内注水排除空气，并施压至公称压力的1.1倍，持压2h，气压腔内的压力应无可见性变化，并应符合7.8要求，试验后应清除缓冲气压腔内的积水。胶胆结构的吸纳器
向胶胆内腔注水排除空气，并施压至公称压力的1.1倍，持压2h。胶胆内腔的压力应无可见性变化，应符合7.8要求，试验后应清除胶胆内腔的积水。8.4吸纳器性能试验
8.4.1试验装置
吸纳器性能试验装置见附录D。
8.4.2试验及装置的基本要求
8.4.2.1试验介质：清水；温度：常温。8.4.2.2相关试验参数的定义域
a）最高工作压力P,≤0.5MPa。
b）平均流速v=2m/s。
试验装置应能承载不小于3.0MPa瞬变压强的冲击。仪表能及时响应并承载瞬变压强的冲击，测压仪表误差土4kPa、传感器误差士14kPa、总压力d)
误差士70kPa。
吸纳器不工作时的直接水锤最高压力峰值Pmx应为：2.5P≤Pmx≤(P,+10-pav）
式中：
Pmax—
吸纳器不工作时，直接水锤最高压力峰值，MPa；P,——最高工作压力(P,≤0.5MPa)；p水的密度，1000kg/m；
V—介质平均流速，2m/s；
a-—压力波波速（输水管为钢管、铸铁管时a=1300m/s;聚丙烯管时a=435m/s；聚氯乙烯管时a=500m/s）。
8.4.2.3试验装置管路与被测吸纳器缓冲气压腔容积的匹配试验管路公称尺寸、总长和流速应与被测吸纳器的缓冲气压腔容积相匹配，这种匹配是指试验时实际工况条件参数经7.9.1公式计算得出的V与被测吸纳器气压腔实际容积V卖之间的匹配关系应为：Vi≤V≤1. 1V
V*可视为一个或一个以上吸纳器气压腔容积之和，吸纳器公称尺寸宜与试验管路公称尺寸相等或接近。
CJ/T300—2008
8.4.2.4设置排气口
在试验管路上适当位置应设置排气口，通过其启、闭能在水流注入时排净管内空气。8.4.3试验程序
吸纳性能试验程序见附录D。
9检验规则
9.1出厂检验
出厂检验项目见表4。
表4检验项目
气压腔容积
吸纳性能
出厂检验
型式试验
要求条款
6.1,6.2,6.3,6.4,
7.1,7.2,7.3,7.4,7.5,7.6,7.7.17.7
方法条款
注1；“/”表示必做项目；“--”表示不必做项目；“※\表示核查项目，对某规格单件产品气压腔容积与设计所确定工况条件参数一致性的核查。注2：对于紧固件、橡胶件等外购、外协件可提供供应商的质量证书，必要时可抽检。9.2型式试验
凡属下列情况之一者应进行型式试验9.2.1
新产品试制的定型鉴定；
批量生产后，有重大设计改进、工艺改变，有可能改变原设计性能时；产品停产2年以上，恢复生产时；产品正常生产5年时；
出厂试验方法正确，而试验结果与上次试验有较大差异时；国家质量监督检测部门提出型式试验时。9.2.2
试验项目
型式试验项目见表4。
9.3抽样
出厂试验抽样见表5。
型式试验抽样数视9.2.1中不同情况由各负责部门确定。表5出厂试验抽样表
公称尺寸/mm
抽样数占供样数的百分比/%
注1：抽样数不应少于2台（含2台）。注2：抽样数带小数时，应往上修正为整数台。注3：技术质量监督部门抽样时若有另外规定，抽样数可按规定执行。注4：若双方有协议规定，抽样数可按协议执行。6
供样数2台～10台时抽样数不小于2台供样数11台～20台时抽样数不小于3台9.4判定规则
9.4.17.7和7.10为质量否决项，任一项不合格判定为不合格品。CJ/T3002008
9.4.2其余各项不合格，允许-次返修或加倍抽样，经返修或加倍抽样后仍然不合格，判定为不合格品。
10标志
10.1标志
10.1.1产品标志
在吸纳器壳体外表面的适当位置，应牢固地设有耐锈蚀的产品标牌，并至少包括下列内容：a）制造厂全称；
b）产品名称、规格及型号；
制造编号和出厂日期；
商标。
包装标志
包装外表面应有以下标志：
制造厂全称；
产品名称、规格及型号；
箱体外形尺寸，长(mm）×宽（mm）×高（mm）；产品件数和质量（kg）；
装箱日期；
注意事项（可用符号）。
包装、贮运、存放
产品包装宜用箱装，包装材料应能有效地防止在运输过程中产品遭受损伤、遗失附件、文件情况11.1
的发生，应符合JB/T7928的规定。2每台产品出厂，包装箱内应有下列资料，并封存在能防潮的袋内。11.2
出厂合格证明书；
一装箱清单；
一产品使用说明书。
11.3吸纳器应存放在干燥的室内，堆放整齐，不应露天放置。CJ/T 300—2008
附录A
（资料性附录）
水锤吸纳器结构型式示意图
A.1缓冲气压腔充注预置压力的吸纳器吸纳器的壳体上都设有充气塞，缓冲气压腔都能持久保持密封，并可向气压腔内充注预置压力气体，充气压力为最高工作压力0.9倍，缓冲气压腔容积可由7.9中公式求得，结构见图A.1～图A.6。A.2连接方式分为法兰连接和螺纹连接螺纹连接吸纳器结构见图A.1、图A.2、图A.3,图中R-n、Rcn分别表示螺纹密封的圆锥外螺纹和内螺纹，可供企业选择，n为尺寸代号不宜大于2；图A.4、图A.5、图A.6为法兰连接，法兰和螺纹应符合4.2规定。
A.3按工作元件分类有活塞结构和胶胆结构图A.1、图A.6为活塞结构吸纳器，图A.2、图A.3、图A.4、图A.5为胶胆结构吸纳器。A.4安装分类
图A.1、图A.2、图A.5、图A.6宜与管路垂直安装，图A.3、图A,4宜与管路串联或平行安装。8
1—连接螺母；
2——套；
3——密封圈；
4——活塞；
5-壳体；
6——充气塞组件；
7——压力表组件；
8——封头；
9—-气囊。
螺纹连接活塞结构水锤吸纳器
-连接螺母(纹)；
压块；
紧固螺钉；
阀头；
连接螺纹；
压块；
紧固螺钉；
4间头；
-壳体；
胶胆；
多孔衬套；
充气塞组件；
压力表组件；
缓冲气压腔。
图A.2螺纹连接胶胆结构水锤吸器—缓冲气压腔；
压力表组件；
8充气塞组件；
9——胶胆：
10多孔衬套。
图A.3螺纹连接胶胆结构水锤吸纳器CJ/T300—2008
