本标准代替GB/T 16712-1996《同步数字体系(SDH)复用设备技术要求》。本标准规定了同步数字体系(SDH)设备的功能块特性。在本标准中的功能性定义适用于SDH的用户网络接口(UNI)和网络节点接口(NNI)。本标准适用于传送网体系设备，并非在本标准中定义的所有功能块对每种应用都是必要的。可以选择本标准中功能块的不同子集，根据本标准给出的组合规则，以不同的方式组合提供不同的设备功能。网络运营商和设备制造商可以选择为实现某种应用而选择需要哪些功能。本标准适用于公用电信网中使用的SDH系统，专用电信网中的类似系统亦可参照使用。本标准与GB/T 16712-1996相比主要变化如下：——修改了标准名称为“同步数字体系(SDH)设备功能块特性”；——增加了ITU-T G.783中相应的复用段保护协议、命令和倒换操作。 GB/T 16712-2008 同步数字体系(SDH)设备功能块特性 GB/T16712-2008 标准下载解压密码：www.bzxz.net

ICS 33.040.20

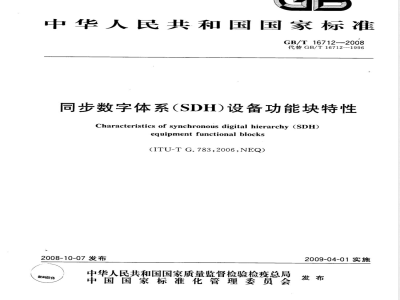

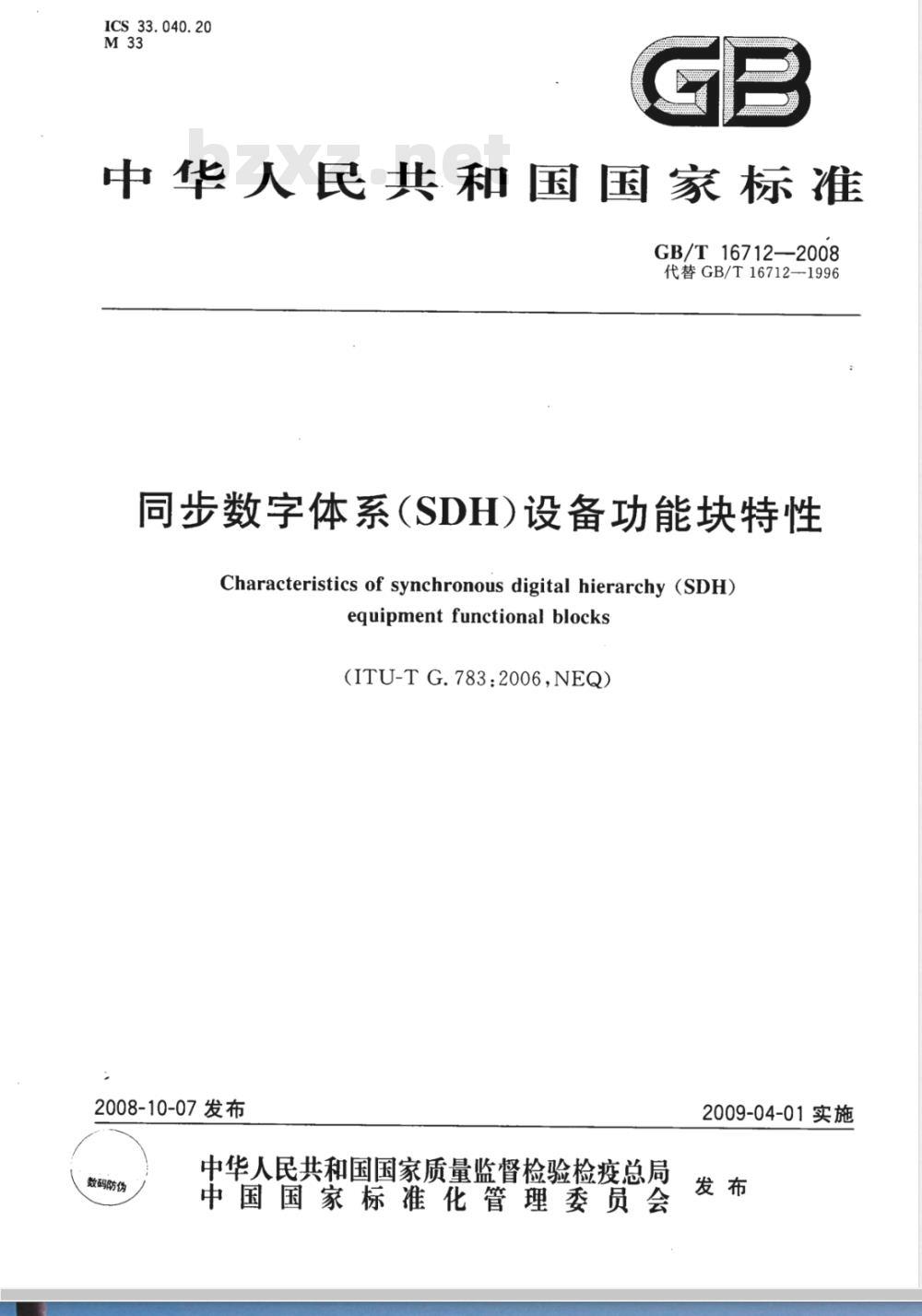

中华人民共和国国家标准
GB/T16712—2008
代替GB/T16712-1996
同步数字体系（SDH)设备功能块特性Characteristics of synchronous digital hierarchy (SDH)equipment functional blocks
(ITU-T G.783:2006,NEQ)
2008-10-07发布
致码防
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T16712--2008

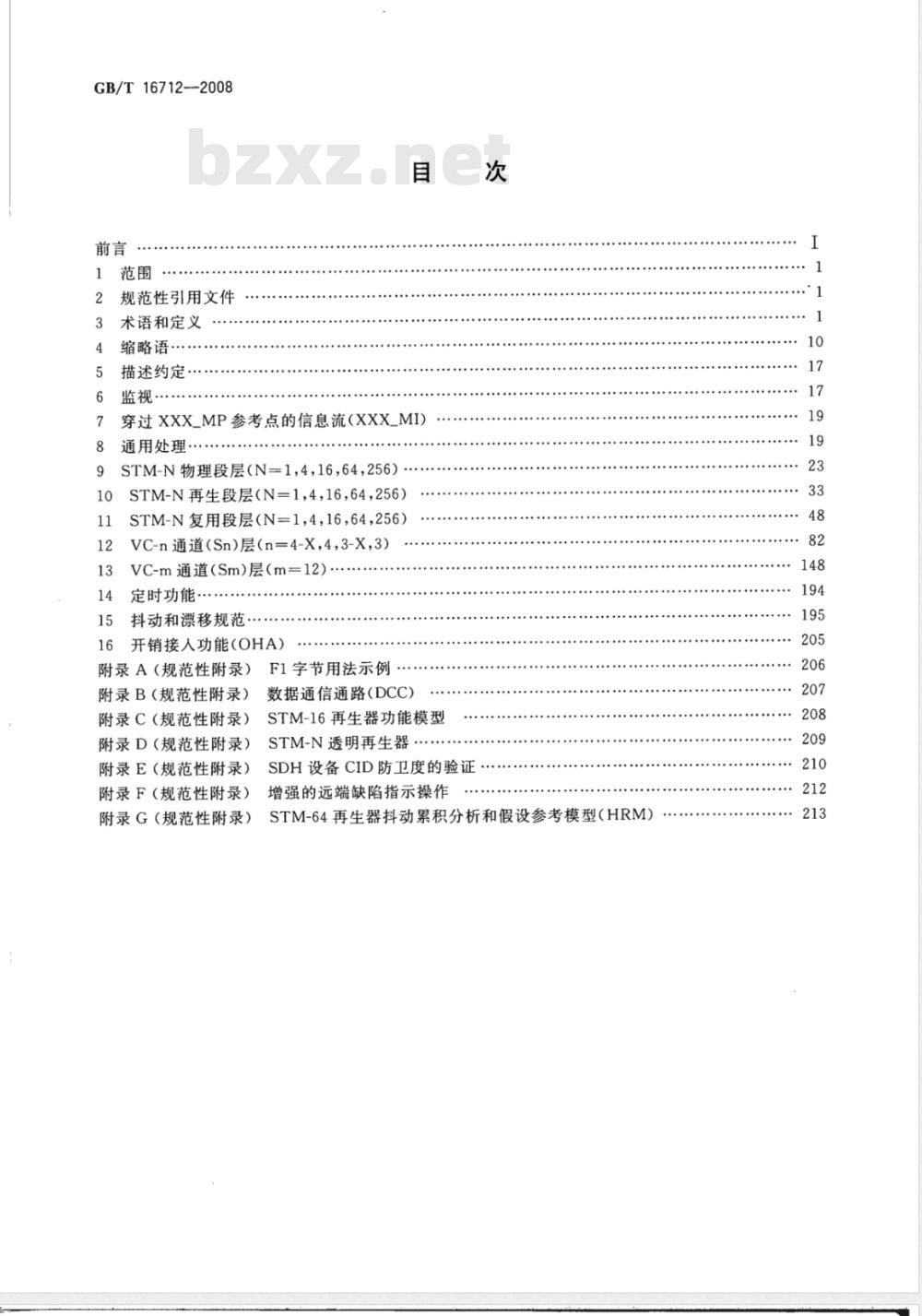

规范性引用文件
术语和定义
缩略语·
描述约定
穿过XXX_MP参考点的信息流(XXX_MI)通用处理
STM-N物理段层（N=1，4，16,64,256）10
STM-N再生段层（N=1，4，16,64,256）STM-N复用段层（N=1，4，16，64,256）VC-n通道（Sn)层（n=4-X，4,3-X,3）VC-m通道（Sm）层（m=12）
定时功能·
抖动和漂移规范
16开销接人功能（OHA）
附录A（规范性附录）F1字节用法示例附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性附录）
数据通信通路(DCC)
STM-16再生器功能模型
STM-N透明再生器..
SDH设备CID防卫度的验证
增强的远端缺陷指示操作
STM-64再生器抖动累积分析和假设参考模型（HRM)10
：207
GB/T16712-2008

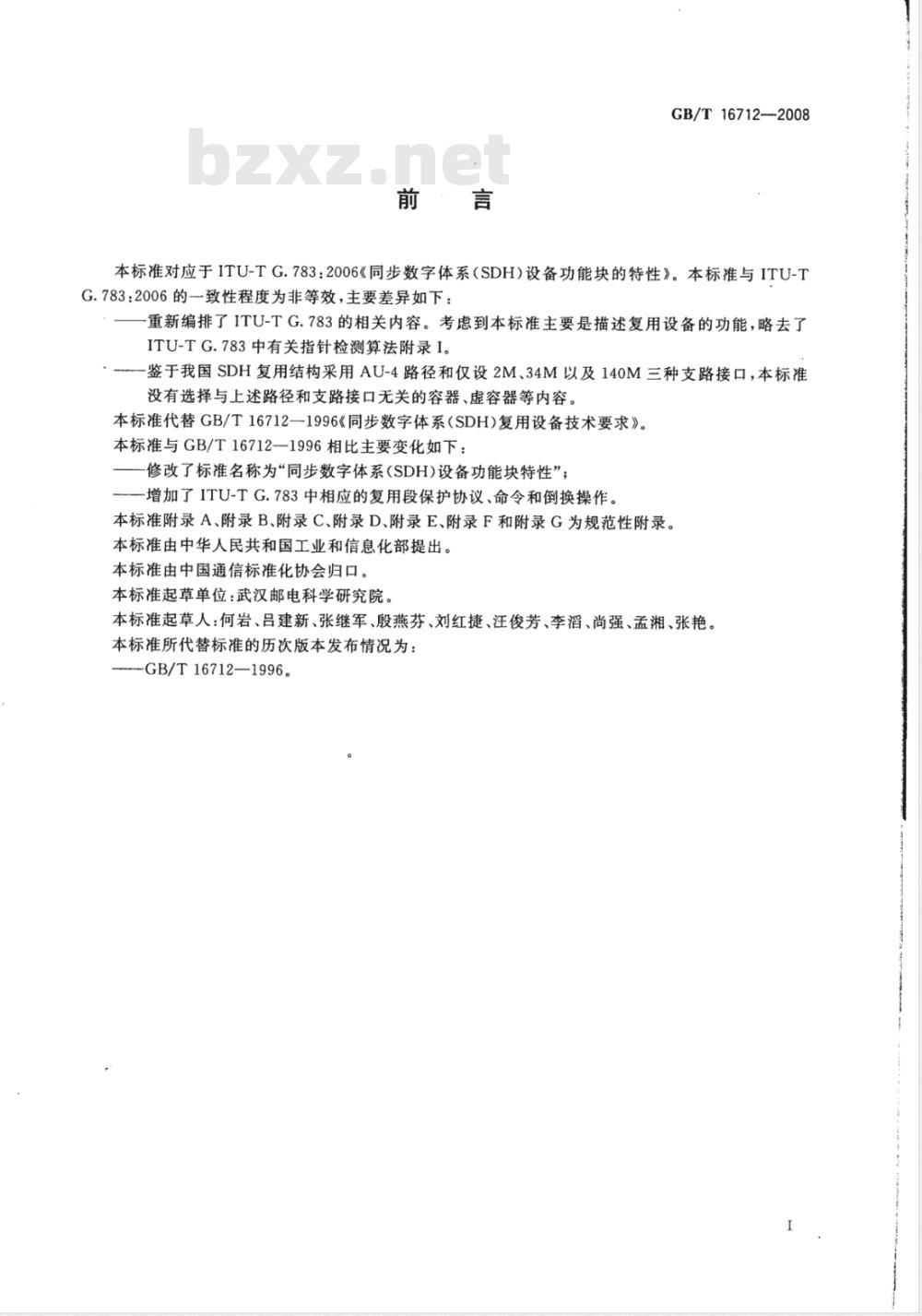

本标准对应于ITU-TG.783:2006《同步数字体系（SDH)设备功能块的特性》。本标准与ITU-TG.783：2006的一致性程度为非等效，主要差异如下：重新编排了ITU-TG.783的相关内容。考虑到本标准主要是描述复用设备的功能，略去了ITU-TG.783中有关指针检测算法附录I。鉴于我国SDH复用结构采用AU-4路径和仅设2M、34M以及140M三种支路接口，本标准没有选择与上述路径和支路接口无关的容器、虚容器等内容。本标准代替GB/T16712—1996《同步数字体系（SDH)复用设备技术要求》。本标准与GB/T16712-1996相比主要变化如下：修改了标准名称为“同步数字体系（SDH)设备功能块特性”；增加了ITU-TG.783中相应的复用段保护协议、命令和倒换操作。本标准附录A、附录B、附录C、附录D、附录E、附录F和附录G为规范性附录。本标准由中华人民共和国工业和信息化部提出。本标准由中国通信标准化协会归口。本标准起草单位：武汉邮电科学研究院。本标准起草人：何岩、吕建新、张继军、殷燕芬、刘红捷、汪俊芳、李滔、尚强、孟湘、张艳。本标准所代替标准的历次版本发布情况为：-GB/T16712—1996。

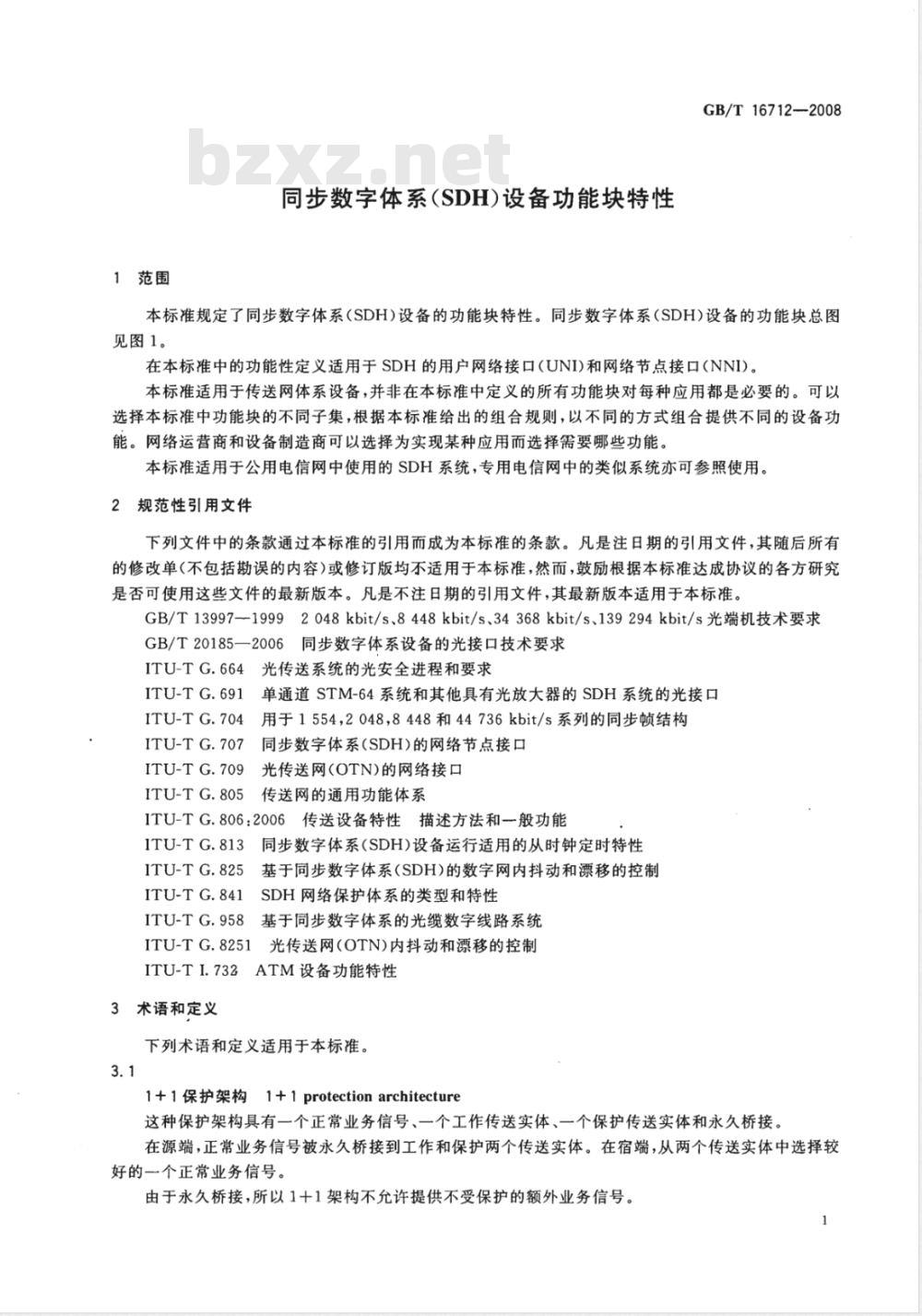

1范围
同步数字体系（SDH)设备功能块特性GB/T16712—2008
本标准规定了同步数字体系（SDH)设备的功能块特性。同步数字体系（SDH)设备的功能块总图见图1。
在本标准中的功能性定义适用于SDH的用户网络接口（UNI)和网络节点接口（NNI）。本标准适用于传送网体系设备，并非在本标准中定义的所有功能块对每种应用都是必要的。可以选择本标准中功能块的不同子集，根据本标准给出的组合规则，以不同的方式组合提供不同的设备功能。网络运营商和设备制造商可以选择为实现某种应用而选择需要哪些功能。本标准适用于公用电信网中使用的SDH系统，专用电信网中的类似系统亦可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13997--19992048kbit/s、8448kbit/s、34368kbit/s、139294kbit/s光端机技术要求GB/T20185—2006同步数字体系设备的光接口技术要求ITU-TG.664光传送系统的光安全进程和要求ITU-TG.691单通道STM-64系统和其他具有光放大器的SDH系统的光接口ITU-T G.704
ITU-T G.707
ITU-TG.709
用于1554，2048，8448和44736kbit/s系列的同步顿结构同步数字体系（SDH)的网络节点接口光传送网（OTN)的网络接口
ITU-TG.805
传送网的通用功能体系
ITU-TG.806:2006传送设备特性描述方法和一般功能ITU-TG.813
同步数字体系（SDH)设备运行适用的从时钟定时特性基于同步数字体系（SDH)的数字网内抖动和漂移的控制ITU-T G.825
SDH网络保护体系的类型和特性
ITU-TG.841
ITU-T G.958
基于同步数字体系的光缆数字线路系统ITU-TG.8251
光传送网（OTN)内抖动和漂移的控制ITU-TI.732ATM设备功能特性
3术语和定义
下列术语和定义适用于本标准。3.1
1+1protectionarchitecture
1+1保护架构
这种保护架构具有一个正常业务信号、一个工作传送实体、一个保护传送实体和永久桥接。在源端，正常业务信号被永久桥接到工作和保护两个传送实体。在宿端，从两个传送实体中选择较好的一个正常业务信号。
由于永久桥接，所以1十1架构不允许提供不受保护的额外业务信号。1
GB/T16712—2008
SmD/Sm
SmD/Sm
SmD_AF
Pqx_cP
Sm/Pqx
ASn/Sm
SnD/Sn
SnD/Sn
SnD_AP
D4-D12
MSn/DCC/
RSn/DCC/
MSn/OW/
RSn/ow/
RSn_CP
OSn/RSn/
OSn_cp
Pqs_CP
ASm/Pqs
Pqx_CP
Sn/Pqx
S1[5-8]
MSn/SD/
Pqx_cp
Sm/Pqx
User_cp
Sn/User
MSn/Sn
MSn_CP
RSn/User
OSn/RSn/
RSn/MSny
MSn/Sn
MSn_RI
Pqs_cp
Sm/Pqs
Pqx_cp
Sn/Pqx
S1[5-8]
MSn/SD
MSn_CP
RSn/MSn
RSn/Usey
SDH物理层
ES1/RS1/
同步数字体系（SDH)设备功能块TSF
低阶通道层
高阶通道层
User_cP
Sn/User
MSn/OW/
RSn/OW/
RS1_CP
ES1_CP
复用段层
D4-D12
MSn/DCC
再生段层
RSn/DCC
ES1/RS1/
1：n保护架构1：nprotectionarchitectureGB/T16712—2008
这种保护架构具有n个正常业务信号、n个工作传送实体和一个保护传送实体，其可以有个额外业务信号。
在源端，正常业务信号或者被永久桥接到它的工作传送实体，也可以连接到保护传送实体（广播桥接的情况），或者连接到它的工作或保护传送实体（选择器桥接的情况）。在宿端，或者从它的工作传送实体，或从保护传送实体选择正常业务信号。当保护传送实体没有承载正常业务信号时，可以通过保护传送实体传送不受保护的额外业务信号。
适配功能Adaptedfunction
是完成客户层网络和服务层网络之间适配的一种原子功能。3.4
有效路径/通道/段/子网/网络连接Activetrail/path/section/SNC/NC可由保护选择器从中选择信号的一种路径/通道/段/子网连接/网络连接。3.5
接入点AccessPoint
由一对位于同一地点的“单向接人”点构成的“参考点”，因而它代表路径终结和适配功能之间的结合。
适配信息AdaptedInformation
在“网路连接”上传递的具有特殊格式的一种信号。特殊格式规定于各具体技术性标准中3.7
管理单元AdministrativeUnit
一个管理单元是一种提供高阶通道层和复用段之间适配的信息结构。由信息净荷和一个管理指针组成。该管理指针提供净荷顿起始相对复用段顿起始的偏移。3.8
管理单元组AdministrativeUnitGroup在STM净荷中占有固定的，预先定义好位置的一个或多个管理单元被称作管理单元组。3.9
告警alarm
一个具有吸引注意力可观察的失效（检测到的故障)指示信号，通常带有故障严重程度的提示。3.10
全\}”all ONEs
全容量范围的适配或特征信息都设置成逻辑“1”。3.11
异常anomaly
在实际和期望的特性之间可以观察到的最小差异。发生一个异常不构成进行所需功能的中断。异常作为性能监视过程的输入，用于检测失效。3.12
原子功能atomicfunction
功能分解为简化的功能，直到如若在数据传输体系框架内再分解的话就失去唯一定义时的功能。在网络观点来看，原子功能再不可分割。3
GB/T16712—2008
AUn告警AUn-AIS
管理单元告警在所有的管理单元AU-n（n=3，4，4-Xc），包括管理指针都为全“1”3.14
激光器自动关闭AutomaticLaserShutdown自动切断激光发送器和光放大器输出功率以避免处于危险等级的一种技术（程序）。3.15
自动保护倒换AutomaticProtectionSwitching节点内负责产生和终结APS协议和实施APS算法的部分。3.16
双向路径/连接类型bidirectionaltrail/connectiontype通过传送网络的双向路径/连接。3.17
双向（保护）倒换bidirectional（protection）switching在单方向故障（故障只影响一个方向的传输），双方向包括受影响的和不受影响的都倒换到保护路径的保护倒换方式。
比特间插奇偶校验BitInterleavedParity一种用于监测误码的方法。
broadcastconnectiontype
广播连接类型
个输入连接点连接多于一个输出连接点。3.20
特征信息CharacteristicInformation在“网络连接”上传递的具有特殊格式的一种信号。特殊格式规定于各具体技术性标准中。3.21
客户/服务层client/serverlayer任意两个邻近层网络之间的关联，由“适配”功能实施。这种关联使客户层网络中的链路连接得到服务层网络中路径的支持。
连接connection
一种“传送实体”，它由一对“单向连接”组成，能同时在其相应的输入和输出之间双向传递信息。3.23
连接功能Connectionfunction
是在一层之内的一种原子功能，如果存在连通性，它将一组原子功能之间的各条信息的汇集进行中转。虽然它可以终结任何交换协议信息并对之处理，但它不修改该汇集中信息的条数，本标准规定输入和输出之间的任何连通性结构。3.24
连接矩阵ConnectionMatrix
是一个有适当规模的矩阵，描述了指定的VC-n，从低阶通道连接功能或高阶通道连接功能的某一侧到另一侧的VC-n(或者相反的方向）的连接图案。3.25
连接点ConnectionPoint
一种“参考点”，由位于同一地点的对“单向连接点”组成；因而，它代表两个成对的双向“连接”的组合。3.26
整合（合并）consolidation
GB/T16712—2008
整合指为高层连接所进行的服务层路径分配，保证一个服务层路径未分配完之前，下一个服务层路径不被分配。整合将减小这些服务层的路径的数量，提高填充因子（如几个已经填充过的VC-4通道可以整合到一个完全填充的VC-4）。3.27
公共管理信息服务元素CommonManagementInformationServiceElement在X.710建议中定义的特定应用服务元素标准。3.28
复合功能compoundfunction
复合功能指在一层或多层内的一组原子功能的集合。3.29
数据通信通路DataCommunicationsChannel在STM-N的三种数据通信通道，指D1-D3通道、D4-12通道和D13-D156通道。3.30
缺陷defect
表示出现异常的密度已达到妨碍实现所要求的功能的程度。故障被用作性能监视、后续动作和确定故障原因的输人。
去同步desynchronizer
去同步功能在时间域上平滑在解码指针调整和VC净荷去映射定时的时间差。3.32
额外业务流extratraffic
在保护通道不再保护进行中所传送的业务流，该业务流在正常业务流保护时并不传送，3.33
失效failure
故障原因持续足够久，使得该条目所执行所需功能的能力丧失掉。该条目可以被认为是失效，此时故障已经可以被检测到。
故障fault
故障是执行所需动作的功能能力丧失掉。但是并不包括由于预防性的维护能力，或缺乏外部资源能力或计划的动作能力丧失等情况。3.35
故障原因faultcause
单个扰动或故障可能导致多个故障的检出。故障原因是企图证实故障的有关过程的结果，该故障是引起扰动或故障的原因。
功能function
为数字传输体系（如PDH和SDH)定义的一种过程，它作用在一个输人信息的汇集上来产生一个输出信息的汇集。功能是表示输出信息汇集与输人信息汇集的特性之区别的重要方式。3.37
梳理grooming
由于为客户层连接分配服务层路径所进行的调配，把客户层具有相似或相关特征的连接编组在一5
GB/T16712—2008
块。例如可以根据业务类型、目的地或保护种类来梳理VC12通道进人VC4通道，以方便进行相应的管理。
迟滞时间holdofftime
在出现SF或者SD条件到实施保护倒换算法初始化之间的时间。3.39
层layer
允许网络功能性由连续的层次来描述的一种概念。每一个层单独的考虑它的特征信息的产生和传递。
管理信息ManagementInformation通过管理点的信号。
管理点ManagementPoint
管理点是一种参考点，在该参考点，把一个原子功能的输出作为网元管理功能的输入；或者网元管理功能的输出作为一个原子功能的输人。管理点MP不是TMN的Q3接口。3.42
复用段MultiplexSection
复用段是在两个复用段路径终结功能之间并包括其复用段路径终结功能自身在内的路径。3.43
复用段告警指示信号MultiplexSectionAlarmIndicationSignal在复用段产生的告警指示信号。3.44
复用段远端告警指示信号MultiplexSectionRemoteRefectIndication在复用段产生的远端失效指示信号。3.45
复用段开销MultiplexSectionOverhead段开销信息加上净荷信息形成一个STM-N。段开销包括成顿信息、维护信息性能监视信息和其他一些操作功能。段开销又可以进一步分为在再生段终结的再生段开销和在复用段终结的复用段开销。复用段开销透明地通过再生段，并在AUG组装和和拆装的时候终结。3.46
网络连接NetworkConnection
在终结连接点之间，由一系列连续的链路连接和/或子网连接组成。3.47
网元功能NetworkElementFunctionSDH实体内支持基于SDH网络传送业务如复用，交叉连接，信号再生的功能。3.48
NetworkNodeInterface
网络节点接口
网络节点的接口，用于与其他网络节点互联。3.49
正常业务流normaltraffic
在工作信道/段内传送的业务流，但在保护倒换时在保护信道/段内恢复传输。正常业务流是受到保护的。
输出信号失效OutgoingSignalFail串接连接终结功能的接人点输出信号失效指示。3.51
开销访问OverheadAccess
提供对传输开销的写入和读取。3.52
通道path
在一个通道层的一条路径。
通道开销PathOverhead
参看段开销。通道开销是通道的开销。3.54
指针调整事件下载标准就来标准下载网
PointerJustificationEvent
GB/T16712—2008
指针调整事件是指针的I比特或者D比特反转，同时伴随着指针值增加或减少。3.55
处理过程process
表征种行为或一系列行为的通用术语。3.56
保护路径/通道/段/SNC/NCprotectiontrail/path/section/SNC/NC在保护倒换事件中分配的通信通道。保护信道在不发生保护事件时可以承载额外业务流。发生保护事件时受影响的正常业务流桥接到保护信道。3.57
参考点reference point
功能的边界点。
再生段RegeneratorSection
两个再生段终结之间路径以及再生段终结。3.59
远端缺陷指示RemoteDefectIndication路径终结中断点发送给特征信息产生点网元的载有特征信息状态故障的信息。3.60
远端误码指示RemoteErrorIndication路径终结中断点发送给特征信息产生点网元的载有精确或截取的误码检测编码违例的特征信息。3.61
远端信息RemoteInformation
通过远端点的信息，如RDIandREI。3.62
远端点RemotePoint
是一种参考点。在该参考点，一个双向路径终结器的路径终结宿功能的输出与其路径终结源功能的输人，为将信息传送到远端点的目的而被“捆绑”。3.63
再生段开销RegeneratorSectionOverhead段开销信息加上净荷信息形成一个STM-N。段开销包括成顿信息、维护信息性、能监测信息和其7
