本标准是对GB/T 584-1999《船用法兰铸钢截止阀》的修订。本标准规定了法兰连接尺寸和密封面按GB/T 569、GB/T 2501的船用法兰铸钢截止阀的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于船舶管路系统用截止阀的设计、制造和验收。本标准与GB/T 584-1999相比主要做了如下修改：———增加了AS型、BS型PN1.6MPa，DN65mm 和DN80mm两档规格；———更改了阀体、阀盖、阀盘材料；———增加了压紧螺母与阀盖的倒密封性要求；———更改了阀体、阀盘密封面堆焊材料；———在阀盖密封面上堆焊不锈钢；———按照施工图纸修改了结构尺寸；———修改了标记方式；———按照GB/T 600修改了加工要求。 GB/T 584-2008 船用法兰铸钢截止阀 GB/T584-2008 标准下载解压密码：www.bzxz.net

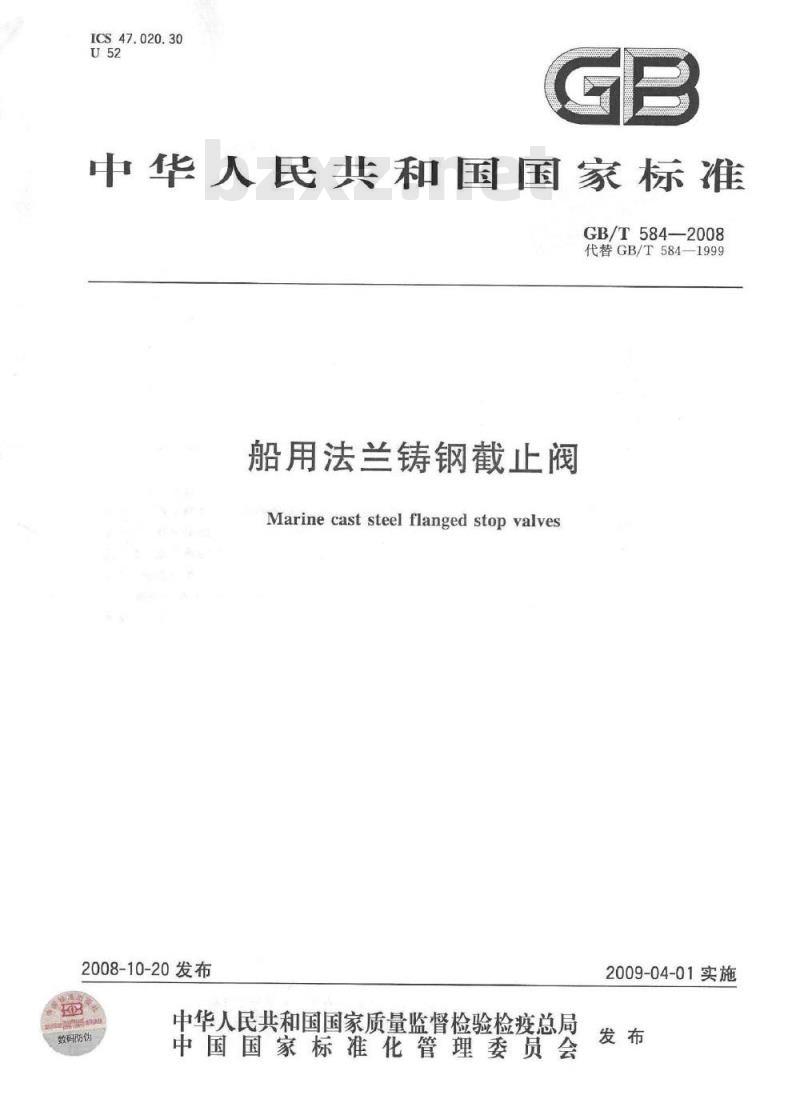

ICS47.020.30
中华人民共和国国家标准
GB/T584—2008
代替GB/T584—1999
船用法兰铸钢截止阀
Marine cast steel flanged stop valves2008-10-20发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

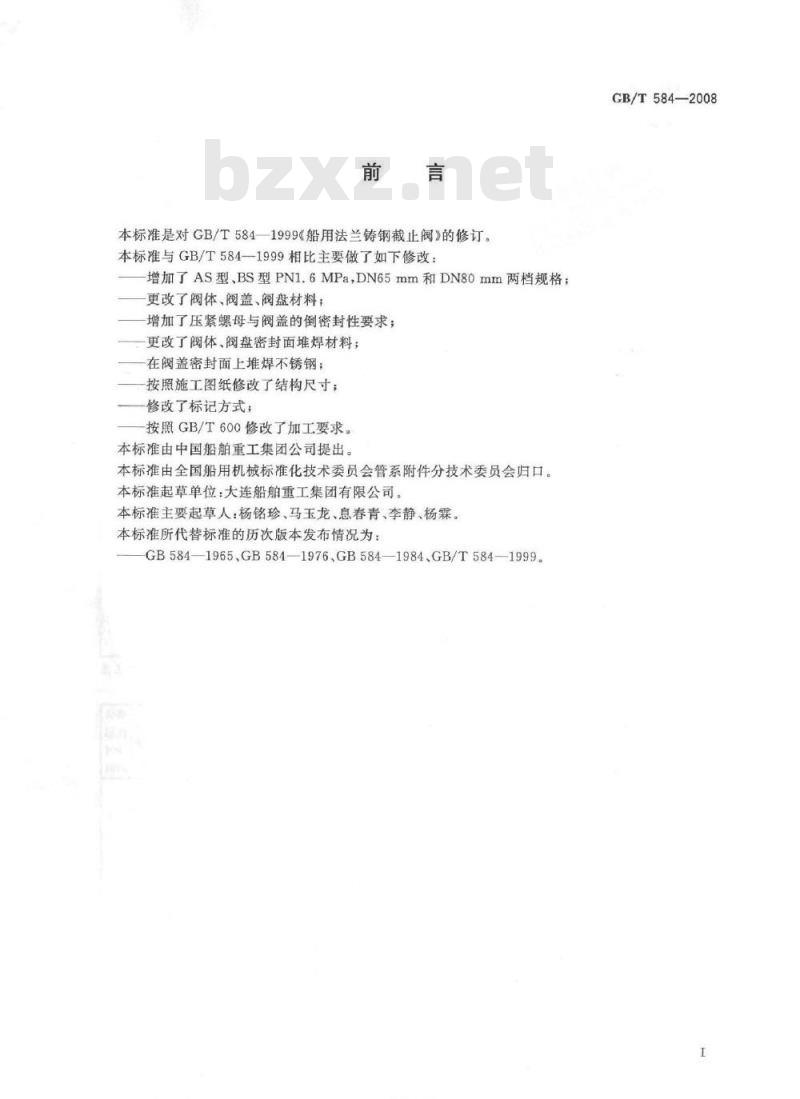

本标准是对GB/T584—1999《船用法兰铸钢截止阀》的修订。本标准与GB/T584-1999相比主要做了如下修改：增加了AS型、BS型PN1.6MPa，DN65mm和DN80mm两档规格；更改了阀体、阀盖、阀盘材料；增加了压紧螺母与阀盖的倒密封性要求；更改了阀体、阀盘密封面堆焊材料；在阀盖密封面上堆焊不锈钢；
按照施工图纸修改了结构尺寸；修改了标记方式；
按照GB/T600修改了加工要求。
本标准由中国船舶重工集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：大连船舶重工集团有限公司。本标准主要起草人：杨铭珍、马玉龙、息春青、李静、杨霖。本标准所代替标准的历次版本发布情况为：GB584—1965.GB584—1976、GB584—1984、GB/T584—1999。KAoNKAca=
GB/T584—2008

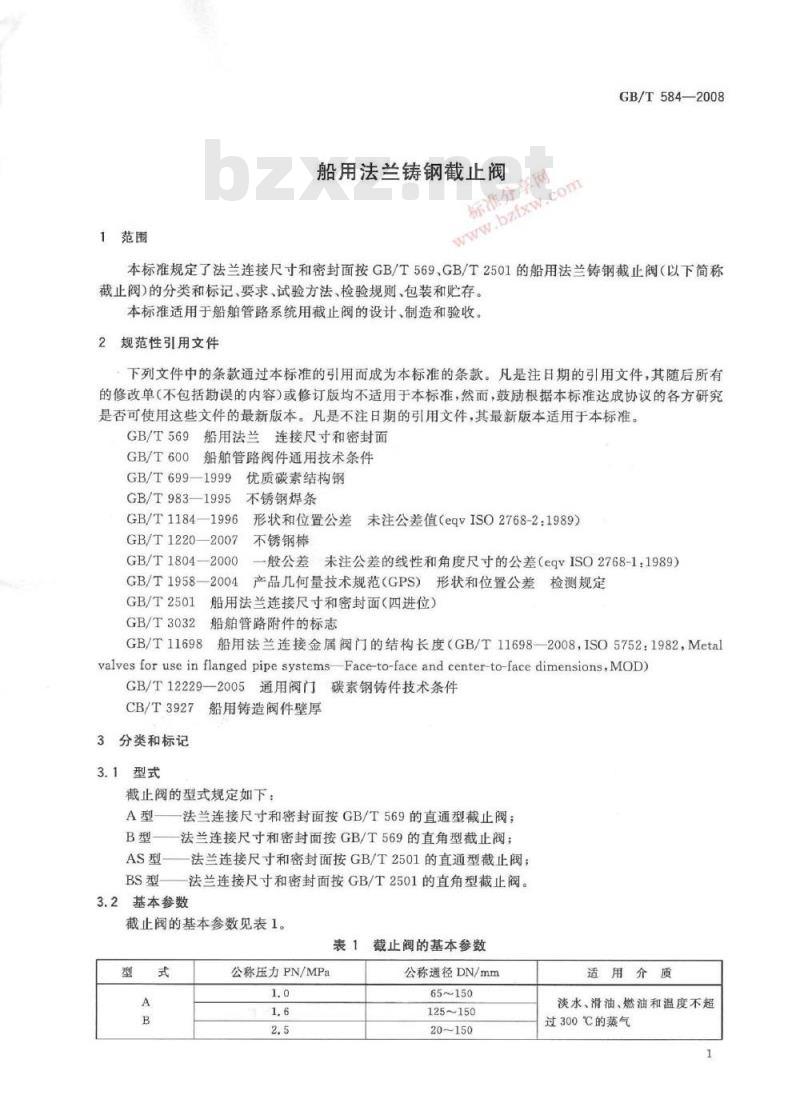

1范围
船用法兰铸钢截止阀
z.bzfxw.com
GB/T584—2008
本标准规定了法兰连接尺寸和密封面按GB/T569、GB/T2501的船用法兰铸钢截止阀（以下简称截止阀)的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于船舶管路系统用截止阀的设计、制造和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T569船用法兰连接尺寸和密封面GB/T600船舶管路阀件通用技术条件GB/T69919991
优质碳素结构钢
GB/T983—1995
不锈钢焊条
GB/T1184—1996
形状和位置公差
未注公差值（egvISO2768-2：1989）不锈钢棒
GB/T1220—2007
GB/T1804—2000
般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GB/T1958—2004产品几何量技术规范（GPS）形状和位置公差检测规定GB/T2501
GB/T3032
GB/T11698
船用法兰连接尺寸和密封面（四进位）船舶管路附件的标志
船用法兰连接金属阀门的结构长度（GB/T11698—2008，ISO5752：1982，Metalvalves for usein flanged pipe systemsFace-to-faceand center-to-facedimensions,MOD)GB/T12229—2005通用阀门碳素钢铸件技术条件CB/T3927
船用铸造阀件壁厚
3分类和标记
3.1型式
截止阀的型式规定如下：
法兰连接尺寸和密封面按GB/T569的直通型截止阀；A型
B型一法兰连接尺寸和密封面按GB/T569的直角型截止阀；AS型法兰连接尺寸和密封面按GB/T2501的直通型截止阀；BS型法兰连接尺寸和密封面按GB/T2501的直角型截止阀。3.2基本参数
截止阀的基本参数见表1。
表1截止阀的基本参数
公称压力PN/MPa
公称通径DN/mm
65~150
125~150
20~150
适用介质
淡水、滑油、燃油和温度不超
过300℃的蒸气
GB/T584—2008
公称压力PN/MPa

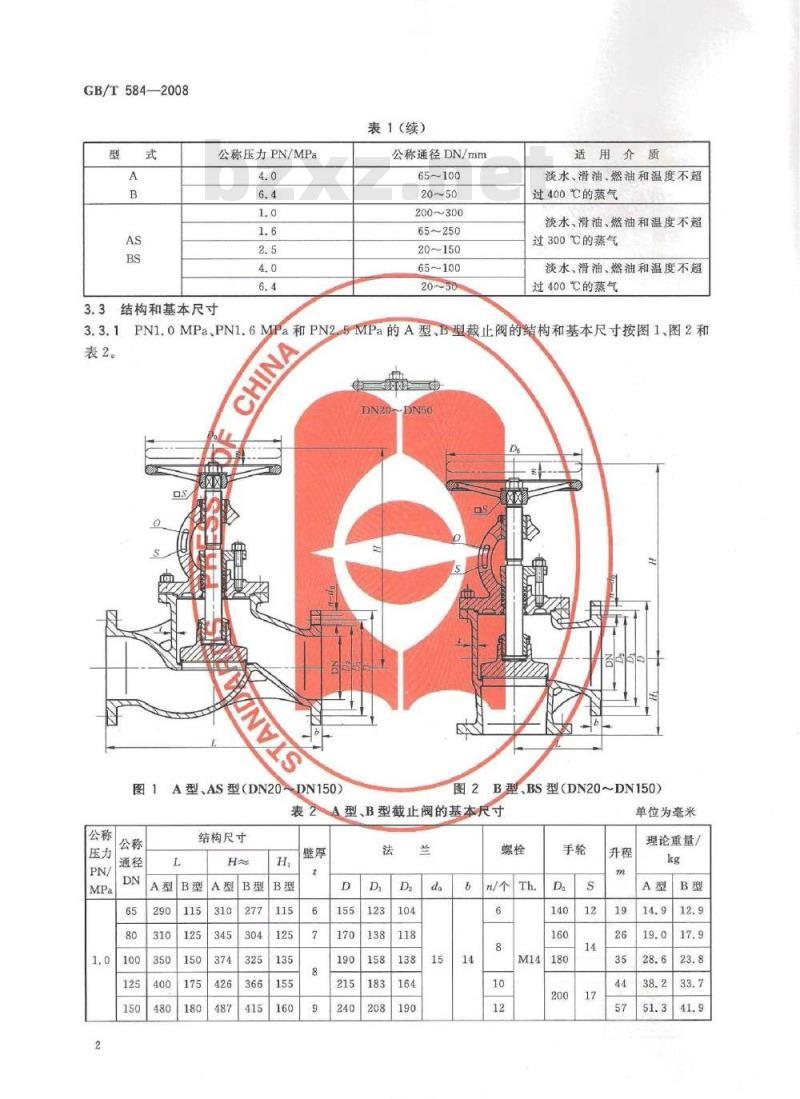

3.3结构和基本尺寸
表1（续）
公称通径DN/mm
200~300
65~250
65~100
适用介质
淡水、滑油、燃油和温度不超
过400℃的蒸气
淡水、滑油、燃油和温度不超
过300℃的蒸气
淡水、滑油、燃油和温度不超
过400℃的蒸气
3.3.1PN1.0MPa、PN1.6MPa和PN2.5MPa的A型、B型截止阀的结构和基本尺寸按图1、图2和CHINA
表2。
A型、AS型（DN20DN150）
B型、BS型（DN20~DN150）
表2A型、B型截止阀的基本尺寸
结构尺寸
TKAONKAca-
n/个|Th.
单位为毫米
理论重量/
结构尺寸
表2（续）
GB/T584-2008
单位为毫米
理论重量/

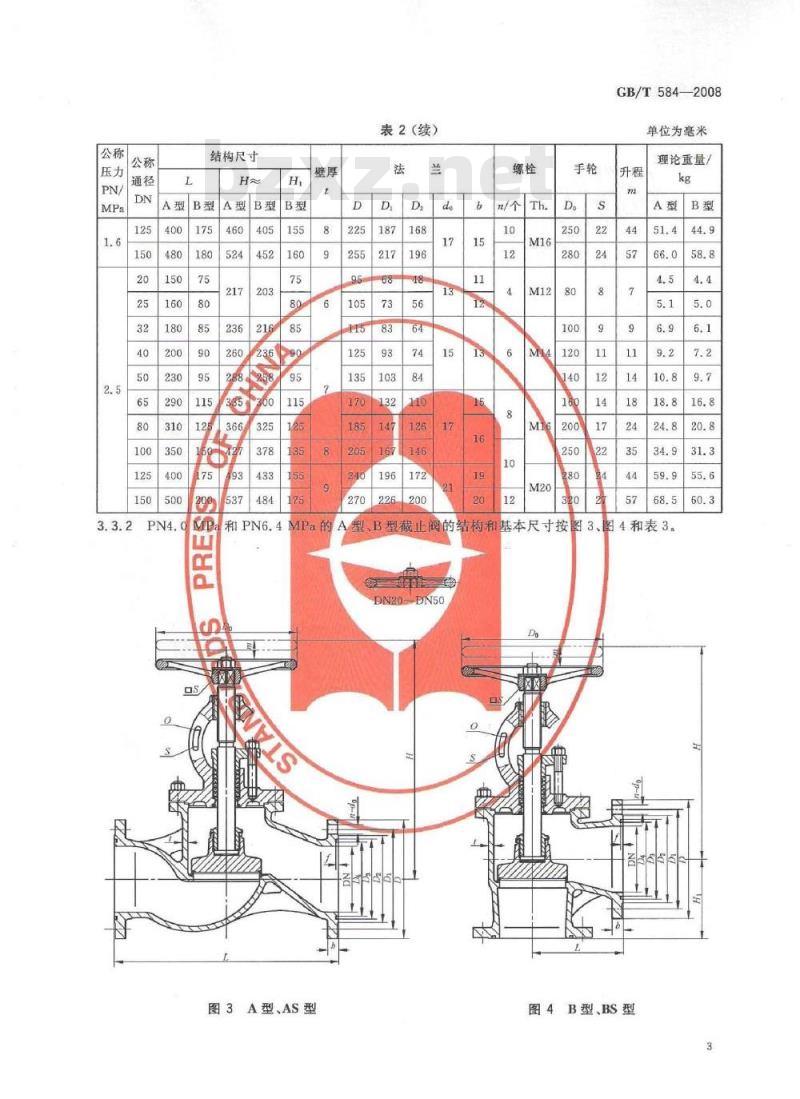

和PN6.4MPa的A型、B型截止阀的结构和基本尺寸按图3、图4和表3。5
图3A型、AS型
图4B型、BS型
GB/T584—2008
结构尺寸
表3A型、B型截止阀的基本尺寸
M16250
M20280
单位为毫米
理论重量
A型B型
498447
PNI.0MPa、PNI.6MPa和PN2.5
的AS型，BS型截止阀的结构和基本尺寸按图MPa
图2、图5图6和表4DN20DN150下载标准就来标准下载网
图5AS型（DN175DN300）
2:DN175
DN300见图5和图6）。
图6BS型（DN175~DN300）
表4AS型、BS型截止阀的基本尺寸公称
结构尺寸
AS型BS型AS型
iKAONiKAca=
单位为毫米
理论重量/
AS型BS型
结构尺寸
AS型BS型
AS型BS型
表4（续）
GB/T584—2008
单位为毫米
理论重量/
PN4.0MPa和PN6.4MPa的AS型、BS型截止阀的结构和基本尺寸按图3、图4和表5。表5
结构尺寸
AS型BS型AS型BS型
AS型、BS型截止阀的基本尺寸
/个Th
M16250
M20280
M16100
M20160
单位为毫米
理论重量/
AS型BS型
GB/T584—2008
3.4标记
3.4.1产品标记
3.4.2标记示例
公称通径数值，单位为毫米（mm）十倍公称压力的数值，单位为兆帕（MPa）型式
公称压力为2.5MPa，公称通径为50mm、法兰连接尺寸和密封面按GB/T569的直通型截止阀标记为：
截止阀GB/T584—2008A25050
公称压力为1.0MPa、公称通径为200mm、法兰连接尺寸和密封面按GB/T2501的直角型截止阀标记为：
截止阀GB/T584-2008
BS10200
4要求
4.1材料
截止阀的主要零件材料按表6的规定。4.1.1
表6截止阀的主要零件材料
零件名称
阀体密封面
闵盖倒密封面
阀盘密封面
堆焊不锈钢
堆焊不锈钢
优质碳素结构钢
堆焊不锈钢
不锈钢
ZG275-485
ZG275-485
20Cr13
4.1.2铸件每炉应至少有三个带有炉号的备查试棒，保存期不应少于3a。4.2强度
截止阀阀体在1.5PN液压下应无渗漏。4.3密封性
4.3.1截止阀阀盘和阀座之间的密封面在1.1PN的液压下应无渗漏。标准编号
GB/T12229—2005
GB/T983—1995
GB/T12229—2005
GB/T983—1995
GB/T699—1999
GB/T983—1995
GB/T1220—2007
4.3.2截止阀压紧螺母和阀盖填料腔的密封面在1.1PN的液压下填料腔允许有（0.01DN）mm/s的渗漏量。
4.4尺寸公差
4.4.1截止阀的壁厚应符合CB/T3927的要求；壁厚公差应符合GB/T600的要求。4.4.2截止阀的线性尺寸未注公差应符合GB/T1804—2000中m级的要求。4.4.3A型和B型截止阀的结构长度公差应符合施工图纸的要求；AS型和BS型截止阀的结构长度公差应符合GB/T11698的要求。
4.5形位公差
截止阀的形位公差应符合GB/T1184—1996中K级的要求。6
KAONTKAa=
4.6外观
截止阀的外观应符合GB/T600的要求。4.7重量
截止阀的重量见表2～表5，其重量的正偏差不应超过理论重量的4%。4.8标志
截止阀的标志应符合GB/T3032的要求。5试验方法
GB/T584—2008
5.1材料
铸件的化学成分和力学性能试验按GB/T12229—2005规定的方法进行，铸件以外其他材料应检查材质报告单，结果应符合4.1的要求。5.2强度
截止阀的强度试验方法按GB/T600的规定进行，结果应符合4.22的要求
5.3密封性
5.3.1截止阀阀盘和阀座的密封性试验方法按GB/T600的规定进行，结果应符合4.3.1的要求。5.3.2截止阀压紧螺母和阀盖填料腔的密封性试验方法按GB/T600的规定进行，结果应符合4.3.2的要求。
5.4尺寸公差
5.4.1截止阀的壁厚应用测厚仪、卡钳或钢尺检查，结果应符合3.3和4.4.1的要求。5.4.2截止阅的线性尺寸公差用相应等级的量具检查，结果应符合3.3和4.4.2的要求。5.4.3截止阀的结构长度公差应用钢尺或游标卡尺检查，结果应符合3.3和4.4.3的要求。5.5形位公差
截止阀的形位公差按GB/T1958一2004的规定进行检查，结果应符合4.5的要求5.6外观
截止阀的外观用目测方法检查，结果应符合4.6的要求。5.7重量
将截止阀放在分度值不大于0.1kg的衡器上进行称重，结果应符合4.7的要求。5.8标志
截止阀的标志用目测的方法检查，结果应符合4.8的要求。6检验规则
6.1检验分类
a）型式检验；
b）出厂检验。
6.2型式检验
6.2.1检验时机
有下列情况之一时，截止阀应进行型式检验：a）产品试制鉴定；
b）产品工艺发生重大变化；
e）上级质量检验部门提出要求。6.2.2检验项目
截止阀型式检验项目按表7的规定。GB/T584-—2008
检验项目
密封性
尺寸公差
形位公差
注：必检项目；一不检项目。
6.2.3检验样品数量
截止阀型式检验和出厂检验的项目出厂检验
型式检验
要求的章、条号
截止阀型式检验的样品数量应为三个。6.2.4判定规则
3.3、4.4
试验方法的章、条号
截止阀所有样品全部检验项目符合要求，判为型式检验合格。铸件化学成分、力学性能试验若有不符合要求的截止阀，则判为型式检验不合格：若有其他不符合要求的项目，应加倍取样复验：若复验符合要求，仍判截止阀型式检验合格；若复验仍有不符合要求的项目，则判为型式检验不合格。6.3出厂检验
6.3.1检验项目
截止阀出厂检验项目按表7的规定。6.3.2检验样品数量
除铸件化学成分和力学性能检验按组批规格（同一炉号为一批）检验外，其他检验应逐个产品进行。6.3.3判定规则
全部检验项目符合要求的截止阀判定出厂检验合格；铸件化学成分、力学性能试验若有不符合要求的截止阅，则判为出厂检验不合格，其他项目的检验，若有不符合要求的截止阀，允许返修后进行复验。若复验符合要求，仍判该截止阀出厂检验合格；若复验仍不符合要求，则判该截止阀不合格。包装和贮存
截止阀的包装和贮存按GB/T600的规定进行。标准分享网
