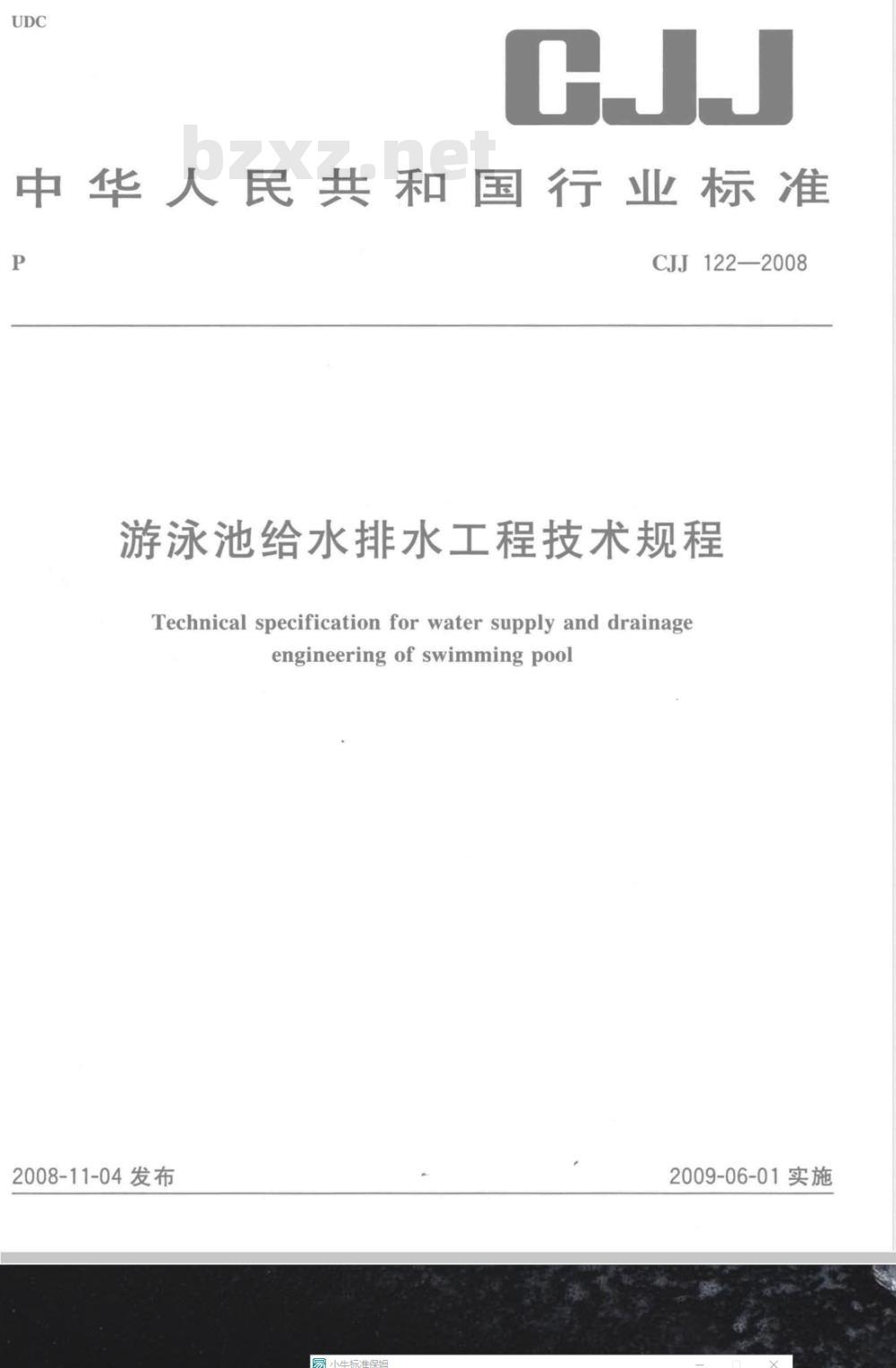

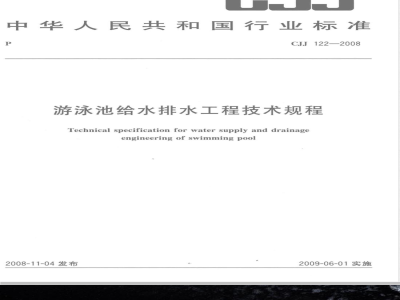

中华人民共和国行业标准
CJJ122—2008
游泳池给水排水工程技术规程
Technical specification for water supply and drainageengineeringofswimmingpool
2008-11-04发布
2009-06-01实施

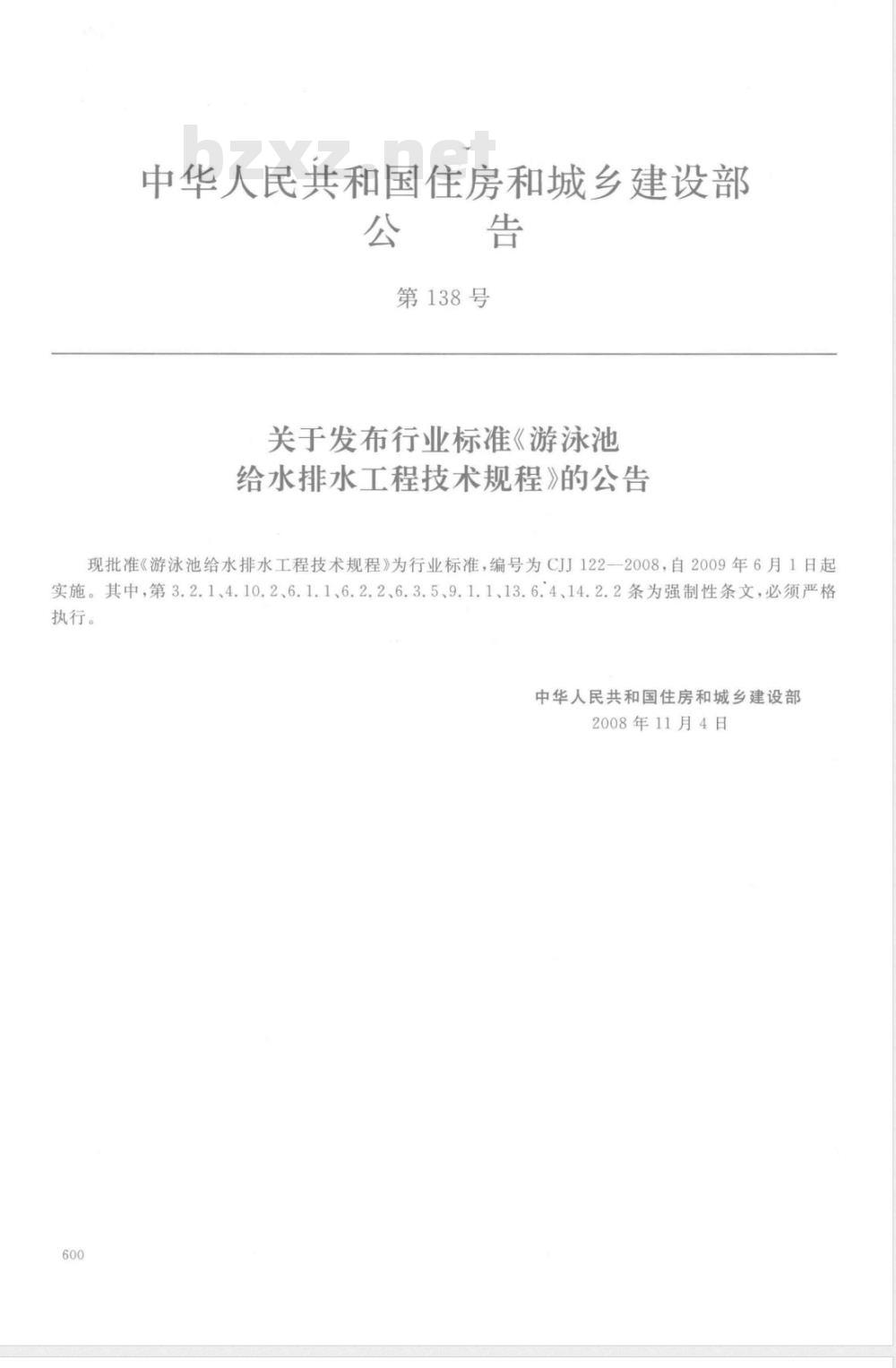

中华人民共和国住房和城乡建设部公告
第138号
关于发布行业标准《游泳池
给水排水工程技术规程》的公告现批准《游泳池给水排水工程技术规程》为行业标准，编号为CJJ122一2008，自2009年6月1日起实施。其中，第3.2.1、4.10.2、6.1.1、6.2.2、6.3.5、9.1.1、13.6.4、14.2.2条为强制性条文，必须严格执行。
中华人民共和国住房和城乡建设部2008年11月4日
CJJ122—2008

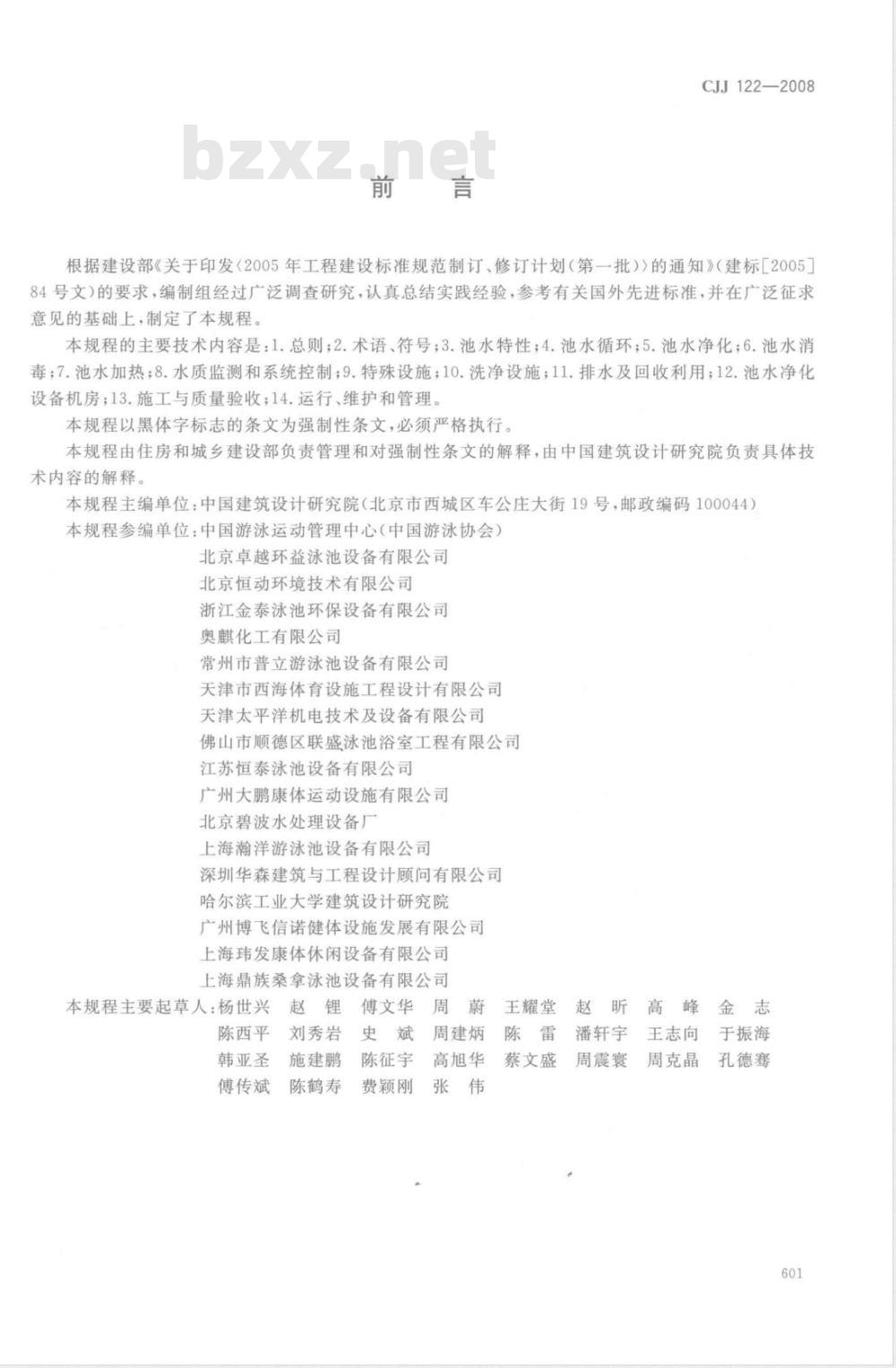

根据建设部《关于印发《2005年工程建设标准规范制订、修订计划（第一批）》的通知》（建标2005」84号文）的要求，编制组经过广泛调查研究，认真总结实践经验，参考有关国外先进标准，并在广泛征求意见的基础上，制定了本规程。本规程的主要技术内容是：1.总则；2.术语、符号；3.池水特性；4.池水循环；5.池水净化；6.池水消毒；7.池水加热；8.水质监测和系统控制；9.特殊设施；10.洗净设施；11.排水及回收利用；12.池水净化设备机房：13.施工与质量验收：14.运行、维护和管理。本规程以黑体字标志的条文为强制性条文，必须严格执行。本规程由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑设计研究院负责具体技术内容的解释。
本规程主编单位：中国建筑设计研究院（北京市西城区车公庄大街19号，邮政编码100044）本规程参编单位：中国游泳运动管理中心（中国游泳协会）北京卓越环益泳池设备有限公司北京恒动环境技术有限公司
浙江金泰泳池环保设备有限公司奥麒化工有限公司
常州市普立游泳池设备有限公司天津市西海体育设施工程设计有限公司天津太平洋机电技术及设备有限公司佛山市顺德区联盛泳池浴室工程有限公司江苏恒泰泳池设备有限公司
广州大鹏康体运动设施有限公司北京碧波水处理设备厂
上海瀚洋游泳池设备有限公司
深圳华森建筑与工程设计顾问有限公司哈尔滨工业大学建筑设计研究院广州博飞信诺健体设施发展有限公司上海玮发康体休闲设备有限公司上海鼎族桑拿泳池设备有限公司本规程主要起草人：杨世兴
陈西平
韩亚圣
傅传斌
锂傅文华
刘秀岩
施建鹏
陈鹤寿
陈征宇
费颖刚
周建炳
高旭华
王耀堂
蔡文盛
潘轩宇
周震寰
高峰金志
王志向于振海
周克晶
孔德骞

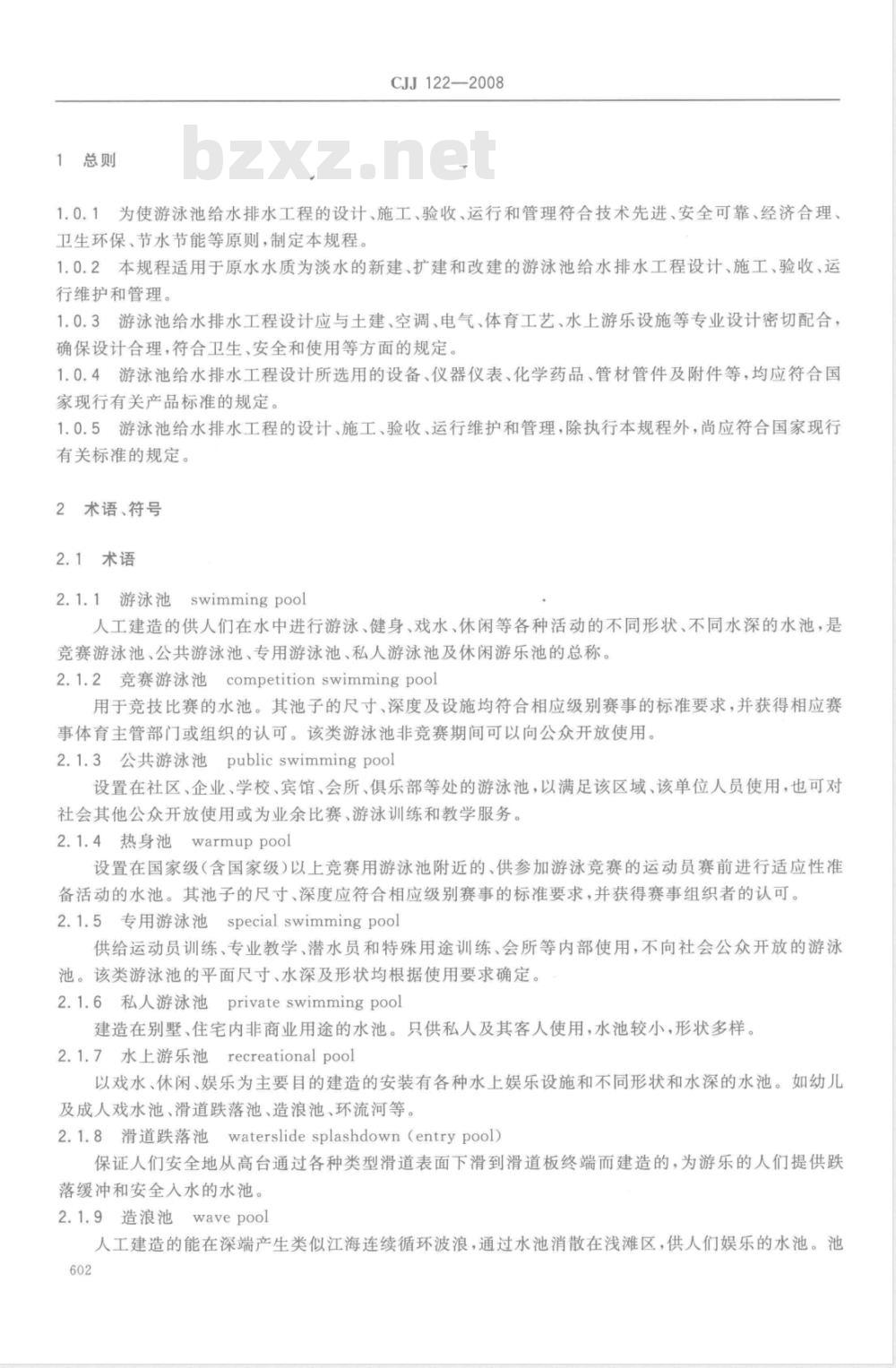

1总则
CJJ122—2008
1.0.1为使游泳池给水排水工程的设计、施工、验收、运行和管理符合技术先进、安全可靠、经济合理、卫生环保、节水节能等原则，制定本规程。1.0.2本规程适用于原水水质为淡水的新建、扩建和改建的游泳池给水排水工程设计、施工、验收、运行维护和管理。
1.0.3游泳池给水排水工程设计应与土建、空调、电气、体育工艺、水上游乐设施等专业设计密切配合，确保设计合理，符合卫生、安全和使用等方面的规定。1.0.4游泳池给水排水工程设计所选用的设备、仪器仪表、化学药品、管材管件及附件等，均应符合国家现行有关产品标准的规定。
1.0.5游泳池给水排水工程的设计、施工、验收、运行维护和管理，除执行本规程外，尚应符合国家现行有关标准的规定。
2术语、符号
2.1术语
2.1.1游泳池swimmingpool
人工建造的供人们在水中进行游泳、健身、戏水、休闲等各种活动的不同形状、不同水深的水池，是竞赛游泳池、公共游泳池、专用游泳池、私人游泳池及休闲游乐池的总称。2.1.2竞赛游泳池competitionswimmingpool用于竞技比赛的水池。其池子的尺寸、深度及设施均符合相应级别赛事的标准要求，并获得相应赛事体育主管部门或组织的认可。该类游泳池非竞赛期间可以向公众开放使用。2.1.3公共游泳池publicswimmingpool设置在社区、企业、学校、宾馆、会所、俱乐部等处的游泳池，以满足该区域、该单位人员使用，也可对社会其他公众开放使用或为业余比赛、游泳训练和教学服务。2.1.4热身池warmuppool
设置在国家级（含国家级）以上竞赛用游泳池附近的、供参加游泳竞赛的运动员赛前进行适应性准备活动的水池。其池子的尺寸、深度应符合相应级别赛事的标准要求，并获得赛事组织者的认可。2.1.5专用游泳池specialswimmingpool供给运动员训练、专业教学、潜水员和特殊用途训练、会所等内部使用，不向社会公众开放的游泳池。该类游泳池的平面尺寸、水深及形状均根据使用要求确定。2.1.6私人游泳池privateswimmingpool建造在别墅、住宅内非商业用途的水池。只供私人及其客人使用，水池较小，形状多样。2.1.7水上游乐池recreationalpool以戏水、休闲、娱乐为主要目的建造的安装有各种水上娱乐设施和不同形状和水深的水池。如幼儿及成人戏水池、滑道跌落池、造浪池、环流河等。2.1.8滑道跌落池waterslidesplashdown（entrypool)保证人们安全地从高台通过各种类型滑道表面下滑到滑道板终端而建造的，为游乐的人们提供跌落缓冲和安全人水的水池。
2.1.9造浪池wavepool
人工建造的能在深端产生类似江海连续循环波浪，通过水池消散在浅滩区，供人们娱乐的水池。池602
CJJ122—2008

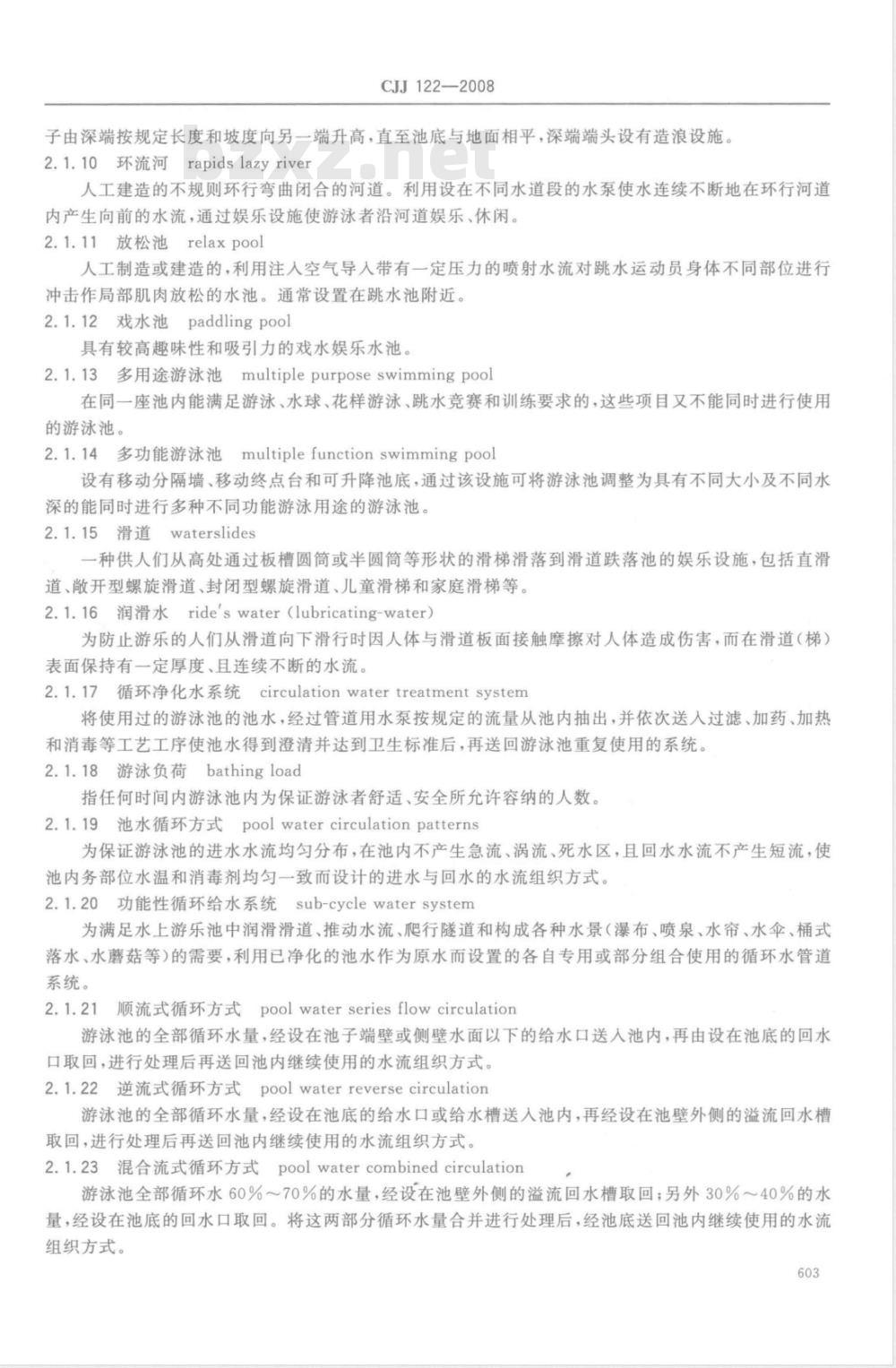

子由深端按规定长度和坡度向另一端升高，直至池底与地面相平，深端端头设有造浪设施。2.1.10环流河rapidslazyriver
人工建造的不规则环行弯曲闭合的河道。利用设在不同水道段的水泵使水连续不断地在环行河道内产生向前的水流，通过娱乐设施使游泳者沿河道娱乐、休闲。2.1.11放松池relaxpool
人工制造或建造的，利用注人空气导人带有一定压力的喷射水流对跳水运动员身体不同部位进行冲击作局部肌肉放松的水池。通常设置在跳水池附近。2.1.12戏水池paddlingpool
具有较高趣味性和吸引力的戏水娱乐水池。2.1.13多用途游泳池multiplepurposeswimmingpool在同一座池内能满足游泳、水球、花样游泳、跳水竞赛和训练要求的，这些项目又不能同时进行使用的游泳池。
2.1.14多功能游泳池multiplefunctionswimmingpool设有移动分隔墙、移动终点台和可升降池底，通过该设施可将游泳池调整为具有不同大小及不同水深的能同时进行多种不同功能游泳用途的游泳池。2.1.15滑道waterslides
一种供人们从高处通过板槽圆筒或半圆筒等形状的滑梯滑落到滑道跌落池的娱乐设施，包括直滑道、敲开型螺旋滑道、封闭型螺旋滑道、儿童滑梯和家庭滑梯等。2.1.16润滑水ride'swater（lubricating-water）为防止游乐的人们从滑道向下滑行时因人体与滑道板面接触摩擦对人体造成伤害，而在滑道（梯）表面保持有一定厚度、且连续不断的水流。2.1.17循环净化水系统circulationwatertreatmentsystem将使用过的游泳池的池水，经过管道用水泵按规定的流量从池内抽出，并依次送入过滤、加药、加热和消毒等工艺工序使池水得到澄清并达到卫生标准后，再送回游泳池重复使用的系统2.1.18游泳负荷bathingload
指任何时间内游泳池内为保证游泳者舒适、安全所允许容纳的人数。2.1.19池水循环方式poolwatercirculationpatterns为保证游泳池的进水水流均匀分布，在池内不产生急流、涡流、死水区，且回水水流不产生短流，使池内务部位水温和消毒剂均匀一致而设计的进水与回水的水流组织方式。2.1.20功能性循环给水系统sub-cyclewatersystem为满足水上游乐池中润滑滑道、推动水流、爬行隧道和构成各种水景（瀑布、喷泉、水帘、水伞、桶式落水、水蘑菇等）的需要，利用已净化的池水作为原水而设置的各自专用或部分组合使用的循环水管道系统。
2.1.21顺流式循环方式poolwaterseriesflowcirculation游泳池的全部循环水量，经设在池子端壁或侧壁水面以下的给水口送入池内，再由设在池底的回水口取回，进行处理后再送回池内继续使用的水流组织方式。2.1.22逆流式循环方式poolwaterreversecirculation游泳池的全部循环水量，经设在池底的给水口或给水槽送入池内，再经设在池壁外侧的溢流回水槽取回，进行处理后再送回池内继续使用的水流组织方式。2.1.23混合流式循环方式poolwatercombinedcirculation游泳池全部循环水60%～70%的水量，经设在池壁外侧的溢流回水槽取回；另外30%～40%的水量，经设在池底的回水口取回。将这两部分循环水量合并进行处理后，经池底送回池内继续使用的水流组织方式。
2.1.24平衡水池balancingtank
CJJ122—2008
对采用顺流式循环给水系统的游泳池，为保证池水有效循环，平衡池水水面、调节水量浮动、安装水泵吸水口（阀)和间接向池内补水而设置的与游泳池水面相平的水池。2.1.25均衡水池balancepool
对采用逆流式、混合流式循环给水系统的游泳池，为保证循环水泵有效工作而设置的低于池水水面的供循环水泵吸水的水池，其作用是收集池岸溢流回水槽中的循环回水，均衡水量浮动和贮存过滤器反冲洗时的用水，以及间接向池内补水。2.1.26补水水箱supplementtank为防止游泳池的池水回流污染补充水水管内的水质而设置的使补充水间接注人池内的隔断水箱。2.1.27给水口inlet
安装在游泳池池壁或池底向池内送水的配件。给水口由格栅盖、流量调节装置、扩散喇叭口及连接短管组成。
2.1.28回水口outlet
安装在游泳池池底或池岸溢流回水槽内的设有格栅盖的专用配件。2.1.29泄水口maindrain
安装在游泳池池底最低处，能将池水彻底泄空的排水口。2.1.30溢水槽overflowgutter
设在顺流式游泳池岸上，紧邻池壁外侧的水槽。以溢流方式收集池内表面溢水和吸收游泳、游乐时的水波溢水。槽内设有排水口，槽上设有组合式格栅盖。2.1.31溢流回水槽overflowchannel设在逆流式、混合流式游泳池岸上，紧邻游泳池池壁外侧的水槽，槽的尺寸和槽内回水口的数量按游泳池的全部循环水量计算确定。2.1.32齐沿游泳池decklevelswimmingpool游泳池的水面与游泳池两侧或四周的周边沿相齐平的游泳池。该型游泳池能很快平息池内水面水波和排除池水表面污染。
2.1.33高沿游泳池freeboardswimmingpool水面低于池岸边沿的游泳池。
2.1.34预净化pre-filtration
将使用过的游泳池池水经过一个工序装置，除去池水中的固体杂质和毛发、树叶、纤维等杂物，使池水循环净化系统的循环水泵、过滤设备能够正常工作的过程。2.1.35过滤净化filtration
将使用过的游泳池池水，通过过滤介质除去水中不溶解的悬浮物及胶体颗粒，使池水得到澄清，并达到洁净透明的过程。
2.1.36循环过滤recirculatingfiltration用循环水泵将使用过的池水送入过滤器内，池水被去除污垢杂物，再经过其他处理后送回游泳池内，如此反复循环，始终保持池水清洁卫生的过程。2.1.37过滤介质filtrationmedium用于截流游泳池循环水中不溶解的悬浮物及胶体颗粒的多孔、比表面积大的介质。常见的如石英砂、无烟煤、硅藻土、塑料纤维等。2.1.38硅藻土diatomite
以蛋白石为主要矿物组分的硅质生物沉积岩，即单细胞水生植物硅藻的遗沉积物质经过加工成具有多孔、比表面积大及化学稳定性好的用作过滤介质的白色粉末物质。2.1.39预涂膜pre-coatfilm
在池水每次循环过滤开始前，将混有硅藻土的混合溶液通过过滤器内的滤元，在其表面上积聚一层604
CJJ122—2008
厚度均匀的硅藻土薄膜的操作过程，利用该薄膜对池水进行过滤。2.1.40硅藻土过滤器diatomaceousearthfilters利用预涂在滤元上的硅藻土作为过滤介质的设备。2.1.41滤元filterseptum
支撑硅藻土滤料的板框或骨架和滤布。2.1.42尾气处理系统exhaustgastreatmentsystem能自动将未溶解的臭氧从池水处理系统中消除或减少到充许范围内，并能从安全区排放到大气中的脱除臭氧的装置。
2.1.43水质平衡waterbalance
为使游泳池的池水水质符合标准而向池中投加一定浓度的化学药品溶液，使池水保持既不析出沉淀结垢又不产生腐蚀性和溶解水垢的中间状态。2.1.44太阳能集热器效率solarcollectoreff在稳定条件下，特定时间间隔内由传热工质从特定的集热器面积上带走的能量与同一时间间隔入射在该集热器面积上的太阳能之比。2.1.45混合型空气源热泵multifunctionalairsourceheatpumb将游泳池池水表面的蒸发潜热回收，通过不同功能的制热机工作，使其转移到池水和空气中，弥补池水和空气中的热损失，同时实现空气调节和除湿功能的设备。2.1.46安全保护气浪instantsafetycushion为消除初学跳水运动员的畏惧心态和防止跳水人员动作失误碰伤而在跳水池池底设置的空气喷射装置，它使池水表面产生均匀的泡沫空气浪，亦称安全气垫。2.1.47浸脚消毒池footbathsbasinfordisinfectior在进入游泳池的通道上，设置的含有一定浓度消毒液的池子，以强制每一个游泳者和游乐者对其脚部进行消毒。
2.1.48强制淋浴pre-swimshowers为使每一游泳者和游乐者在进入游泳池之前的通道上强制对身体进行清洗，以减少对池水的污染而设置的淋浴装置。
2.1.49全流量处理full-flowtreatmen1游泳池的全部循环流量都经过游泳池池水处理系统中的臭氧消毒处理和加热工序后再返回系统的过程。
2.1.50分流量处理sidestreamtreatment从经过过滤设备过滤后的循环流量中分流出一部分循环流量，经过游泳池池水处理系统中的臭氧消毒和加热工序处理后与另一部分未经该工序处理的循环水量混合，再返回系统的过程。2.1.51全程式臭氧消毒whole-processozonedisinfection臭氧投加到游泳池池水处理系统后，不经过多余臭氧吸附工序，允许微量臭氧进入游泳池参与全部水循环过程的臭氧消毒方式。
2.1.52半程式臭氧消毒part-processozonedisinfection臭氧投加到游泳池池水处理系统后，在进入游泳池之前应经过多余臭氧吸附工序脱除残留在水中的臭氧，不充许臭氧进入游泳池继续参与水循环过程的臭氧消毒方式。2.1.53冲击处理shocktreatment当游泳池遭到重大污染或需要加强维护时，采用超高量的水处理药剂对池水进行处理的做法。一般采用10mg/L的氯消毒剂。
2.1.54管道集成pipingcomponents由管道、阀门、特殊连接件、配件、设备、附件组成，并用以输送、分配、混合、计量、排放、控制或制止605
池水流动的装配总成。
2.1.55辅助设备
assistantequjpment
CJJ122—2008
与游泳池池水循环净化设备相配套的设备。如絮凝剂、pH调节剂、除藻剂等投加系统的计量泵及溶液桶。
2.2符号
流量、流速
臭氧投加量（mg/L）；
游泳池的循环水流量（m3/h）；游泳者入池后所排出的水量（m3）；单个最大过滤器反冲洗所需的水量（m\）；充满循环系统管道和设备所需的水量（m）；池水循环系统运行所需水量（m3）：通过水加热设备的循环水量（m\/h）；游泳池新鲜水的补充量（L/d)；游泳池池水表面上的风速（m/s）。压力
标准大气压力（Pa)；
当地的大气压力（Pa)；
与游泳池池水温度相等时的饱和空气的水蒸气分压力（Pa)；游泳池的环境空气的水蒸气分压力（Pa）。热量、温度、时间、比热及密度游泳池池水表面蒸发损失的热量（kJ/h）；游泳池补充新鲜水加热所需的热量（kJ/h）；游泳池的水面、池底、池壁、管道和设备传导损失的热量（kJ/h）；游泳池的池水设计温度（℃）；游泳池补充新鲜水的温度（℃）；加热设备进水管口与出水管口的水温差（℃)；游泳池的池水循环周期（h）；
加热时间（h）；
臭氧与水接触和反应所需要的时间（min）；水的比热[kJ/（℃·kg)]；
水的密度（kg/L）；
与游泳池池水温度相等的饱和蒸汽的蒸发汽化潜热（kJ/kg）。几何特征
游泳池的水表面面积（m2）；
游泳池溢流回水时的溢流水层厚度（m）；游泳池的池水容积（m）；
均衡水池的有效容积（m2）。
计算系数
游泳池管道和设备的水容积附加系数；压力换算系数。
池水特性
原水水质
CJJ122—2008
游泳池的初次充水、重新换水和正常使用过程中的补充水应采用城市给水管网的水。3.1.1
当采用地下水（含地热水）、泉水或河水、水库水作为游泳池的初次充水、重新换水和正常使用过程中的补充水，且达不到现行国家标准《生活饮用水水质标准》GB5749的要求时，应进行净化处理以达到该标准的要求。
池水水质
要求。
池水的水质应符合国家现行行业标准《游泳池水质标准》CJ244的规定。举办重要国际竞赛和有特殊要求的游泳池池水水质，应符合国际游泳联合会（FINA）的相关池水温度
室内游泳池的池水温度，应根据池子的用途和类型，按表3.3.1选用。表3.3.1
游泳池的池水设计温度
游泳池的用途及类型
竞赛游泳池
竞赛类
专用类
公共游泳池
水上游乐池
多用途池
多功能池
花样游泳池
水球池
跳水池
教学池
训练池
热身池
冷水池
社团池
成人池
儿童池
残疾人池
成人戏水池
幼儿戏水池
造浪池
环流河
滑道跌落池
放松池
池水设计温度(℃)
室内冬泳池
与跳水池配套
CJJ122—2008
露天游泳池的池水设计温度，宜符合表3.3.2的规定。表3.3.2露天游泳池的池水设计温度类
有加热装置
无加热装置
充水及补水
游泳池初次充满水所需要的时间应符合下列规定：竞赛和专用类游泳池不宜超过48h；休闲用游泳池不宜超过72h。
池水设计温度(℃)
游泳池运行过程中每日需要补充的水量，应根据池水的表面蒸发、池子排污、游泳者带出池外和过滤设备反冲洗（如用池水冲洗时)等所损耗的水量确定；当资料不完备时，可按表3.4.2确定。表3.4.2游泳池每日的补充水量
游泳池类型
竞赛类游泳池
专用类游泳池
公共类游泳池
休闲类游泳池
儿童游泳池
幼儿戏水池
私人游泳池
放松池
游泳池环境
补充水量（占游泳池水容积的百分数)（%）3~5
不小于15
不小于20
3.4.3游泳池初次充水和使用过程中补水可采用通过平衡水池、均衡水池及补水水箱间接地向池内充水或补水。
当通过池壁管口直接向游泳池充水时，充水管道上应采取防回流污染措施。游泳池的充水管和补水管的管道上应分别设置独立的水量计量仪表。4
池水循环
4.1一般规定
游泳池应设置循环净化水系统。4.1.1
4.1.2池水的循环应保证被净化过的水能均匀到达游泳池的各个部位；应保证池水能均匀、有效排除，并回到池水净化处理系统进行处理。4.1.3不同使用要求的游泳池应分别设置各自独立的池水循环净化过滤系统。对符合本规程第4.1.4条规定的水上游乐池，多座水上游乐池可共用一套池水循环净化过滤系统。4.1.4水上游乐池采用多座互不连通的池子共用一套池水循环净化系统时，应符合下列规定：1净化后的池水应经过分水器分别接至不同用途的游乐池；应有确保每个池子的循环水流量、水温的措施。2
CJJ122—2008
5水上游乐设施功能性循环给水系统的设置，应符合下列规定：4.1.5
滑道润滑水和环流河的水推流系统应采用独立的循环给水系统；瀑布和喷泉宜采用独立的循环给水系统；根据数量、水量、水压和分布地点等因素，一般水景宜组合成若干组循环给水系统。儿童戏水池设置的水滑梯的润滑水供应，应符合下列规定：儿童戏水池补充水利用城市自来水直接供应时，供水管应设倒流防止器；从池水循环水净化系统单独接出管道供水时，供水管应设控制阀门；润滑水供水量和供水管径可根据供应商产品要求确定，但设计时应进行核算。4.2游泳负荷
游泳池的设计游泳负荷应按表4.2.1计算确定。每位游泳者最小游泳水面面积定额表4.2.1
游泳池水深（m）
人均游泳面积（m2/人）
注：本表数据不适用于跳水池、水上游乐池。1.0~1.5
4.2.2水上游乐池的设计游泳负荷应按表4.2.2计算确定1.5~2.0
休闲游乐池人均最小水面面积定额表4.2.2免费标准下载网bzxz
水上游乐池类型
人均游泳面积
（m2/人）
4.3循环方式
造浪池
环流河
池水循环的水流组织应符合下列规定：休闲池
净化后的水与池内待净化的水，应能有序更新、交换和混合；按摩池
滑道跌落池
按滑道高度、
坡度计算确定
给水口与回水口的布置，应使被净化后的水流在不同水深区内分布均勾，不得出现短流、涡流和2
死水区；
应使游泳池的表面水得到有效溢流至溢水槽或溢流回水槽；应设有应对突发事件快速通畅的泄水口；应满足循环水泵自灌式吸水；
应有利于保持环境卫生；
应有利于管道、附件及设备的施工安装、维修管理。池水循环方式应根据下列原则确定：竞赛和训练用游泳池、团体专用游泳池，应采用逆流式或混合流式的池水循环方式：公共游泳池宜采用逆流式或混合流式的池水循环方式；露天游泳池及季节性组装游泳池，宜采用顺流式池水循环方式；水上游乐池宜采用混合流式或顺流式的池水循环方式。混合流式池水循环应符合下列规定：从池表面溢流的回水量不得小于循环水量的60%；从池底回水口回流的回水管上应设置流量控制装置池水循环宜按连续24h循环进行设计。造浪池的池水循环应符合下列规定：应采用逆流式池水循环方式；
