GB/T 22264.1-2008安装式数字显示电测量仪表 第1部分：定义和通用要求

ICS17.220.20

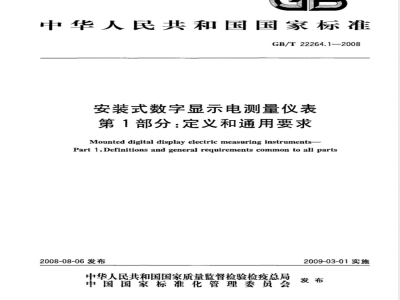

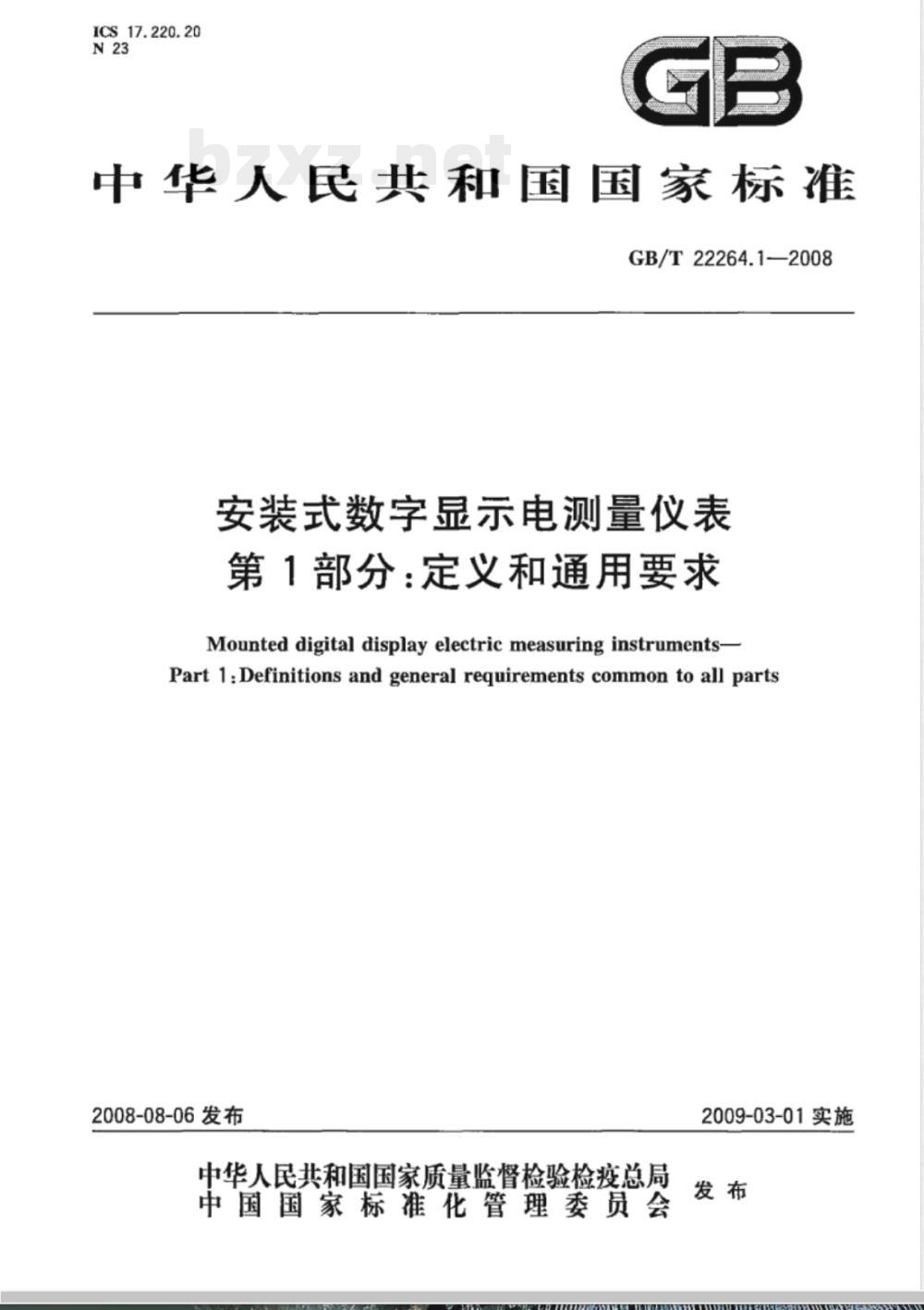

中华人民共和国国家标准
GB/T22264.1-—2008
安装式数字显示电测量仪表
第1部分：定义和通用要求
Mounted digital display electric measuring instruments-Part 1:Definitions and general requirements common to all parts2008-08-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

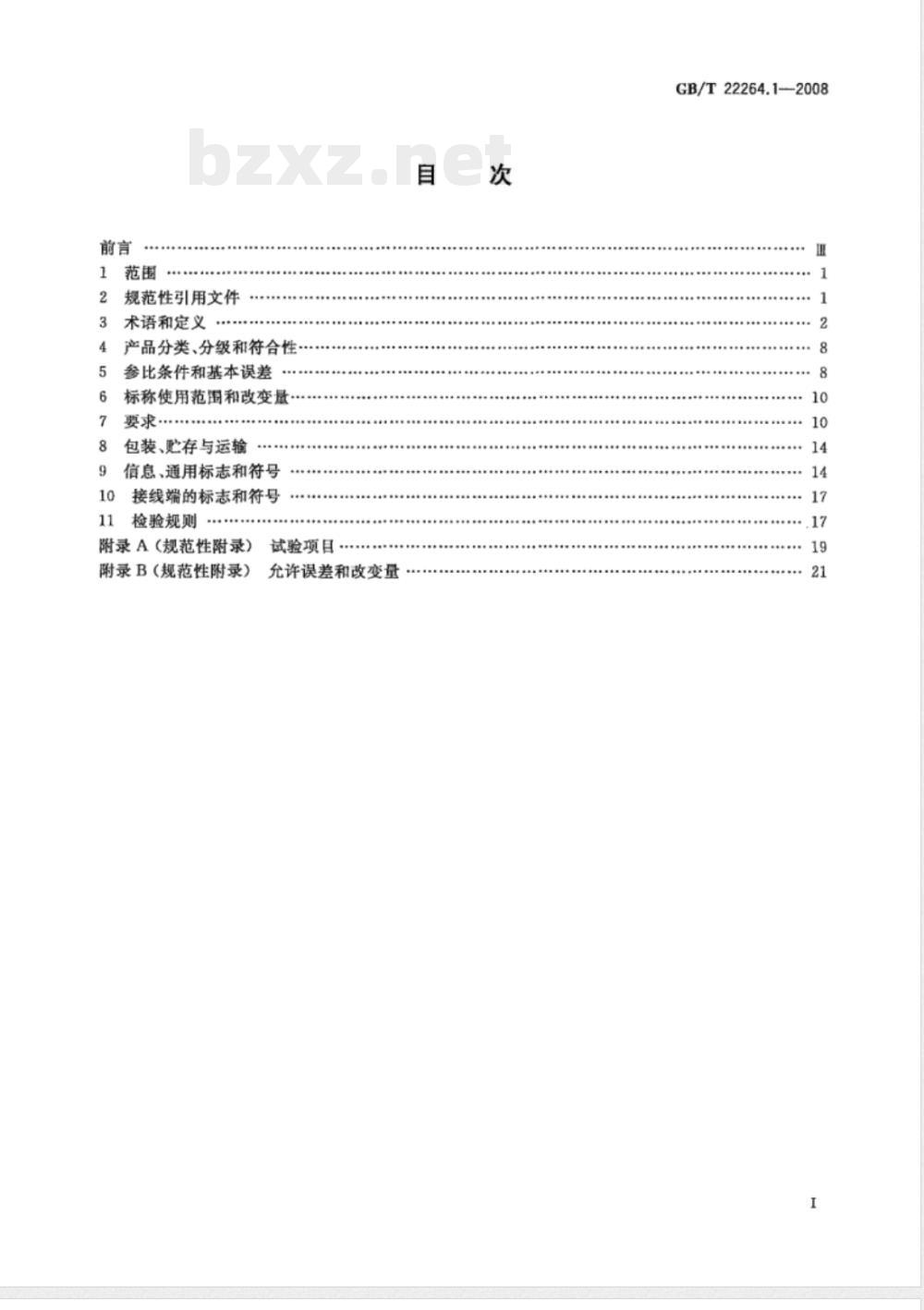

规范性引用文件
术语和定义
产品分类、分级和符合性
参比条件和基本误差
标称使用范围和改变量…
要求…
包装、贮存与运输
信息、通用标志和符号
接线端的标志和符号
检验规则
附录A（规范性附录）
附录B（规范性附录）
试验项目·
允许误差和改变量
GB/T22264.1—2008

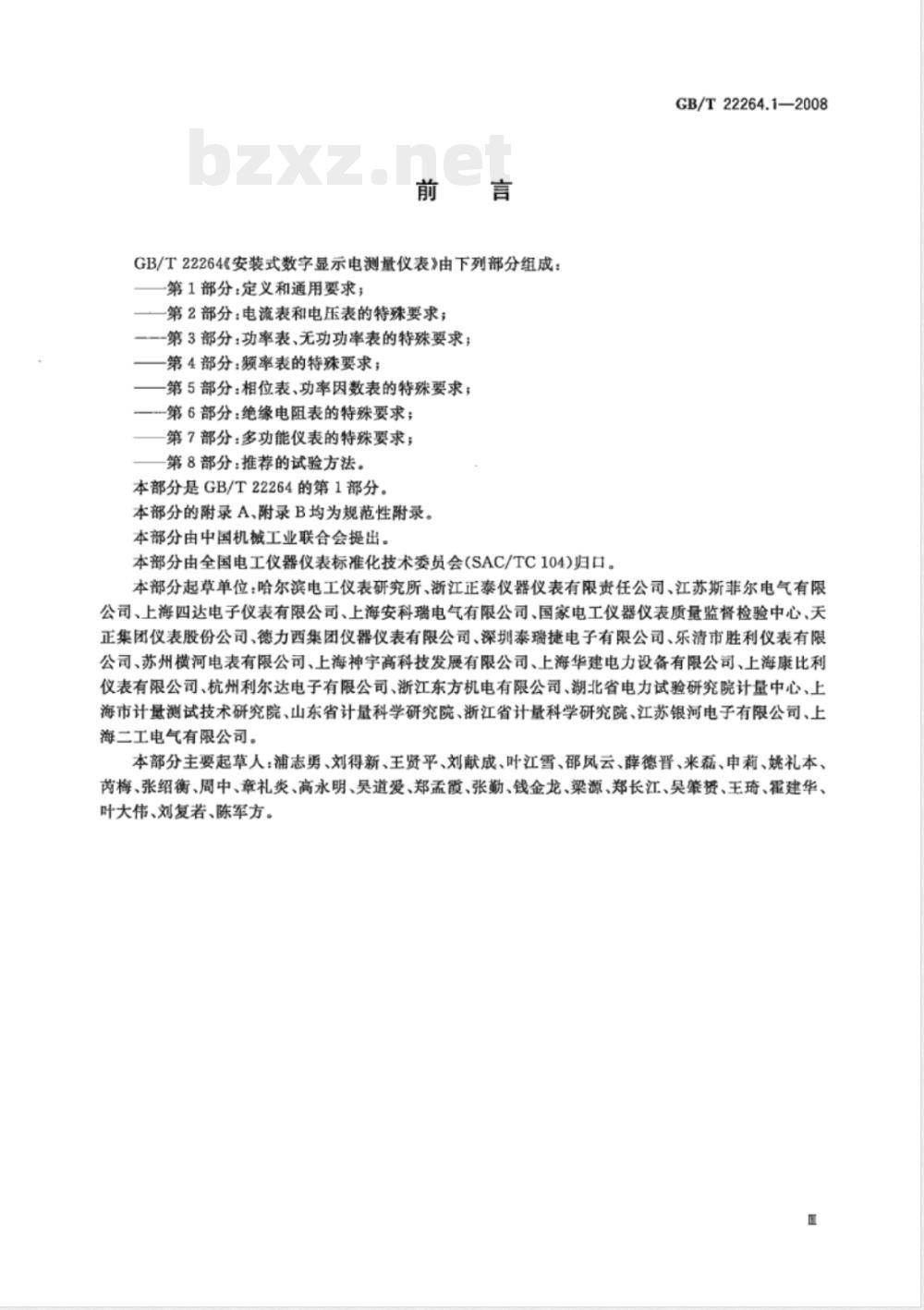

GB/T22264安装式数字显示电测量仪表》由下列部分组成：第1部分：定义和通用要求；
一第2部分：电流表和电压表的特殊要求；—第3部分：功率表、无功功率表的特殊要求一第4部分：频率表的特殊要求；第5部分：相位表、功率因数表的特殊要求；一一第6部分：绝缘电阻表的特殊要求；第7部分：多功能仪表的特殊要求；第8部分：推荐的试验方法。
本部分是GB/T22264的第1部分。本部分的附录A、附录B均为规范性附录。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会(SAC/TC104)归口。GB/T22264.1—2008
本部分起草单位：哈尔滨电工仪表研究所、浙江正泰仪器仪表有限责任公司、江苏斯菲尔电气有限公司、上海四达电子仪表有限公司、上海安科瑞电气有限公司、国家电工仪器仪表质量监督检验中心，天正集团仪表股份公司、德力西集团仪器仪表有限公司、深圳泰瑞捷电子有限公司、乐清市胜利仪表有限公司、苏州横河电表有限公司、上海神宇高科技发展有限公司、上海华建电力设备有限公司、上海康比利仪表有限公司、杭州利尔达电子有限公司、浙江东方机电有限公司、湖北省电力试验研究院计量中心、上海市计量测试技术研究院、山东省计量科学研究院、浙江省计量科学研究院、江苏银河电子有限公司、上海二工电气有限公司。
本部分主要起草人：浦志勇、刘得新、王贤平、刘献成、叶江雪、邵凤云、薛德晋、来磊、申莉、姚礼本、芮梅、张绍衡、周中、章礼炎、高永明、吴道爱、郑孟霞、张勤、钱金龙、梁源、郑长江、吴肇、王琦、霍建华、叶大伟、刘复若、陈军方。

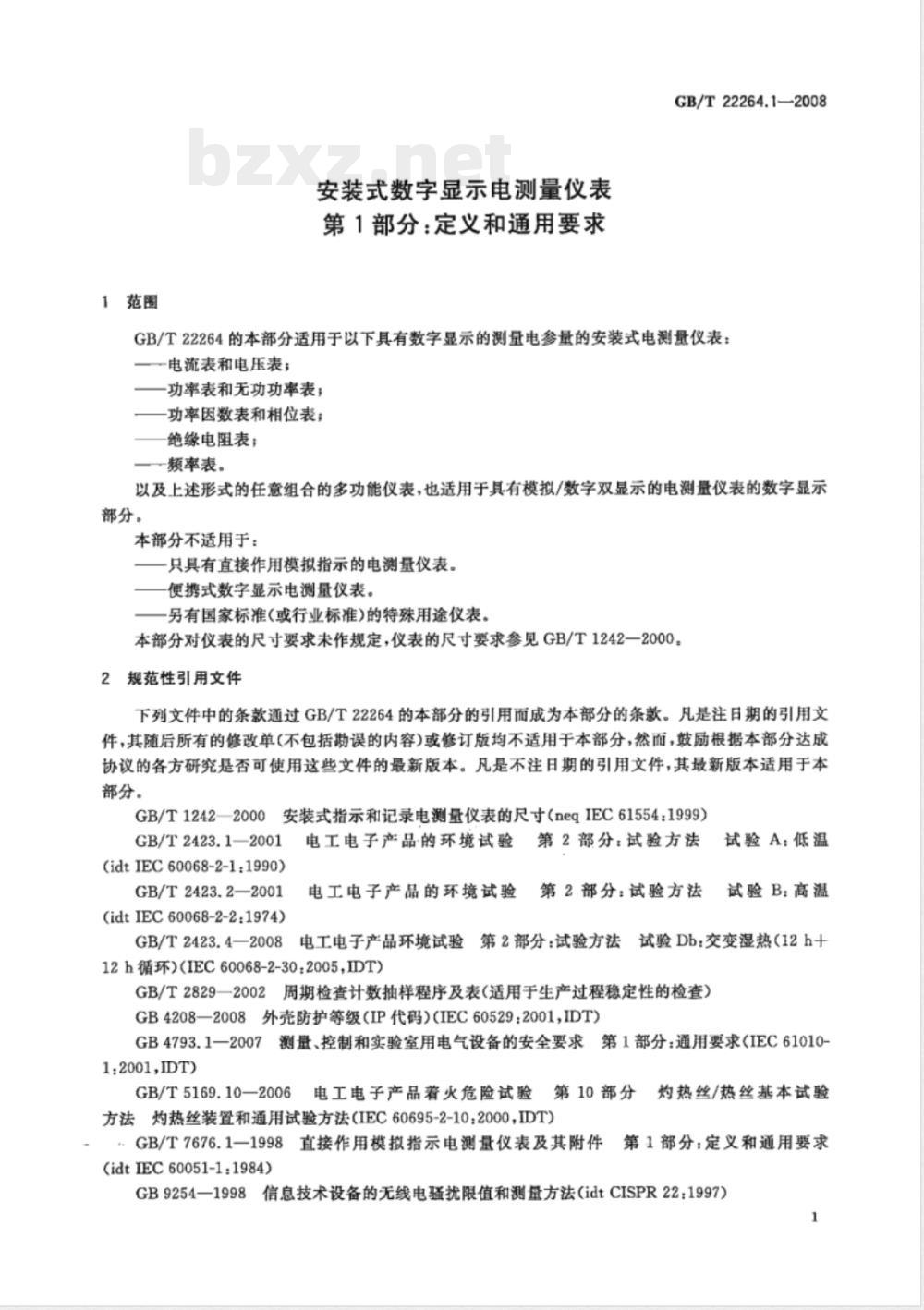

1范围
安装式数字显示电测量仪表
第1部分：定义和通用要求
GB/T22264.1—2008
GB/T22264的本部分适用于以下具有数字显示的测量电参量的安装式电测量仪表：电流表和电压表；
一功率表和无功功率表；
一功率因数表和相位表；
绝缘电阻表；
频率表。
以及上述形式的任意组合的多功能仪表，也适用于其有模拟/数字双显示的电测量仪表的数字显示部分。
本部分不适用于：
只具有直接作用模拟指示的电测量仪表。便携式数字显示电测量仪表。
一另有国家标准（或行业标准）的特殊用途仪表。本部分对仪表的尺寸要求未作规定，仪表的尺寸要求参见GB/T1242一20002规范性引用文件
下列文件中的条款通过GB/T22264的本部分的引用面成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1242—2000安装式指示和记录电测量仪表的尺寸（neqIEC61554：1999）GB/T2423.1一2001电工电子产品的环境试验第2部分：试验方法试验A：低温(idtIEC60068-2-1:1990)
GB/T2423.2—2001
(idtIEC60068-2-2:1974)
电工电子产品的环境试验第2部分：试验方法试验B高温
电工电子产品环境试验第2部分：试验方法试验Db：交变湿热(12h十
GB/T2423.4-2008
12h循环)（IEC60068-2-30：2005，IDT)GB/T2829—2002周期检查计数抽样程序及表（适用于生产过程稳定性的检查）GB4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC6101012001,ID)
GB/T5169.10—2006
电工电子产品着火危险试验
第10部分购热丝/热丝基本试验
方法灼热丝装置和通用试验方法（IEC60695-2-10：2000，IDT)第1部分：定义和通用要求
GB/T7676.1-1998直接作用模拟指示电测量仪表及其附件(idtEC60051-1:1984)
GB9254—1998信息技术设备的无线电骚扰限值和测量方法（idtCISPR22：1997）1
GB/T22264.1—2008

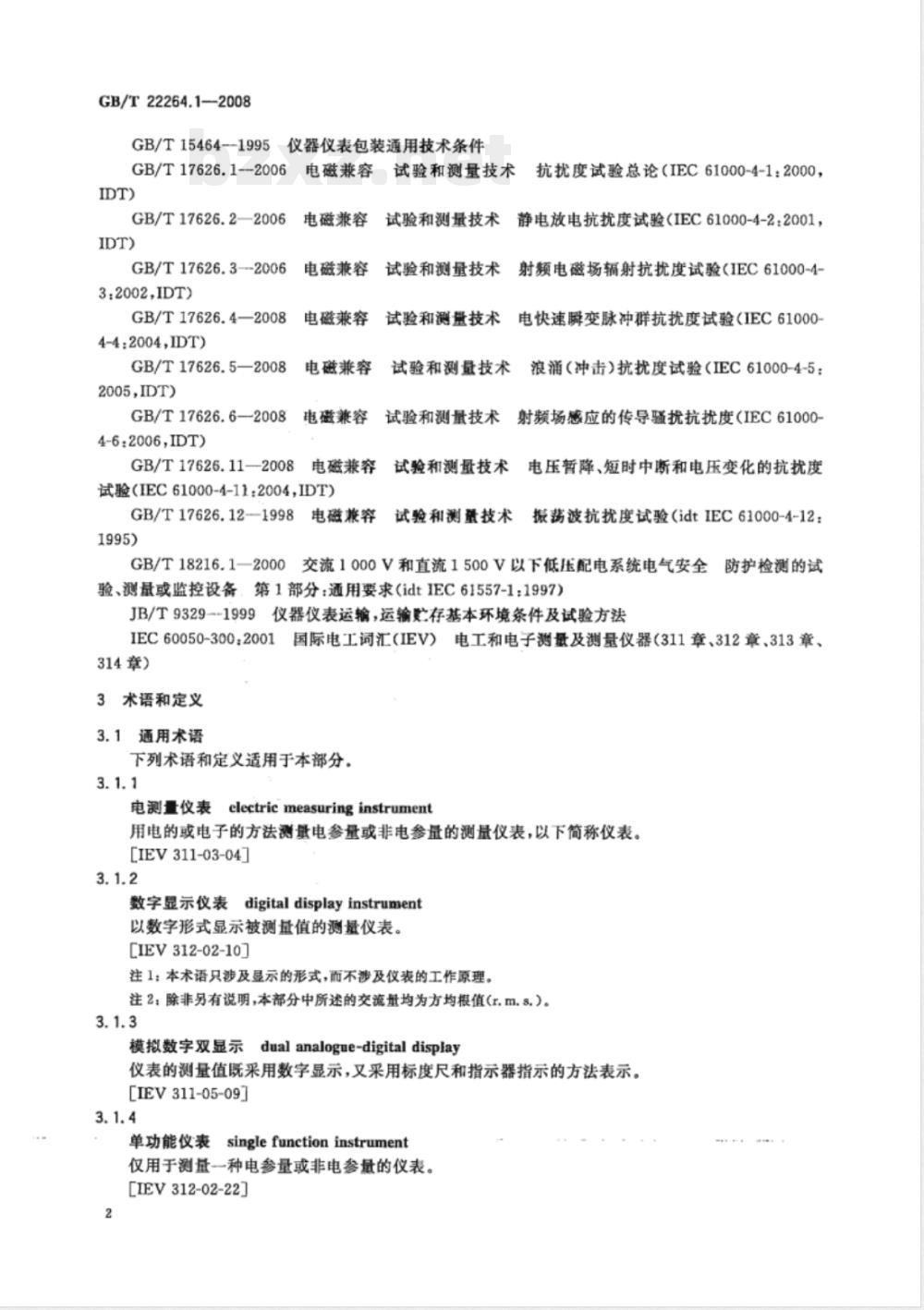

GB/T15464--1995仪器仪表包装通用技术条件GB/T17626.1--2006
GB/T17626.2—2006
GB/T17626.3-2006
32002,IDT)
GB/T17626.4—2008
4-4:2004,IDT)
GB/T17626.5-—2008
2005,IDT)
GB/T17626.6—2008
4-6:2006IDT)
GB/T17626.11—2008
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验（IEC61000-4-11：2004,IDT)GB/T17626.12—1998
电磁龙容
试验和测量技术
抗扰度试验总论（IEC61000-4-1：2000，试验和测量技术
试验和测量技术
试验和测量技术
试验和测量技术
试验和测量技术
试验和测量技术
静电放电抗扰度试验（IEC61000-4-2：2001，射频电磁场辅射抗扰度试验（IEC61000-4-电快速瞬变脉冲群抗扰度试验（IEC61000浪涌（冲击）抗扰度试验（IEC61000-4-5：射频场感应的传导扰抗扰度（IEC61000-电压暂降、短时中断和电压变化的抗扰度试验和测量技术振荡波抗扰度试验（idtIEC61000-4-12：GB/T18216.1—2000
交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第1部分：通用要求（idtIEC61557-1：1997）JB/T9329-1999
仪器仪表运输，运输贮存基本环境条件及试验方法IEC60050-300:2001
国际电工词汇（IEV）电工和电子测量及测量仪器（311章、312章，313章、314章）
3术语和定义
3.1通用术语
下列术语和定义适用于本部分。3.1.1
clectric measuring instrument电测量仪表
用电的或电子的方法测量电参量或非电参量的测量仪表，以下简称仪表。[IEV311-03-04]
数字显示仪表digitaldisplayinstrument以数字形式显示被测量值的测量仪表。[IEV312-02-10]
注1：本术语只涉及显示的形式，面不涉及仪表的工作原理。注2：除非另有说明，本部分中所述的交流量均为方均根值（rm.s.）3.1.3
模拟数字双显示dualanalogue-digitaldisplay仪表的测量值既采用数字显示，又采用标度尺和指示器指示的方法表示。[IEV311-05-09]
单功能仪表singlefunctioninstrument仅用于测量一种电参量或非电参量的仪表。[IEV312-02-22]
multi-functioninstrument
多功能仪表
GB/T22264.1—2008
具有单一显示器，测量一种以上电参量或非电参量的仪表（如测量电流、电压和功率的仪表），[IEV312-02-23]
warm-uptime
预热时间
从电源通电时刻到按照制造厂规定可使用的时刻所需要的时间。[1EV311-03-18]
preconditioningtime
预处理时间
从一个规定的被测量值加到测量线路的时刻到仪表符合准确度要求的时刻之间所经历的时间。[IEV311-03-19]
预调整
preliminaryadjustment
按产品技术文件要求，对仪表可调整机构进行调整的预操作。3.1.9
峰值因数
peakfactor
周期量的峰值与其方均根值之比，[IEV101-14-57]
畸变因数
distortion factor
谐波含量的方均根值与非正弦波量的方均根值之比。3.1.11
型式试验
typetest
为检验仪表的型式是否符合本部分规定的全部要求，而对制造厂选出的同一型式的并具有相同特定的一台或数台仪表进行的一系列试验的过程。3.1.12
periodicinspection
周期检验
为判断在规定周期内生产过程的稳定性是否符合规定要求，从逐批检验合格的某个批或若干批中抽取样表的检验。
3.2仪表结构特性术语
measuringcircuit(ofaninstrument)（仪表）测量线路
仪表的内部电路部分，包括相互连接的导线（若有时）。测量线路由电压或电流供电，其中的一个或两者都是决定被测量显示值的主要因素（电压或电流中的一个可能是被测量自身）。3.2.2
current circuit
电流线路
一种测量电路，通过它的电流是决定被测量显示值的主要因素，注：电流线路所通过的电流可以直接是被测电流，或由外接电流互感器所供给的，或由外接分流器所引出的，与被测量成比例的电流。
GB/T22264.1—2008
电压线路voltagecircuit
一种测量电路，在其上所施加的电压是决定被测量显示值的主要因素。注：施加在电压线路上的电压可以直接是被测电压，或是由外接电压互感器或分压器所供给的或从外接申连电阻（阻抗）器引出的与被测盘成比例的电压，3.2.4
external measuring circuit
外部测量线路
仪表的外部电路部分，从该电路能得到被测量值。3.2.5
辅助线路auxiliarycircuit
仪表工作所必需的、测量线路以外的电路。3.2.6
辅助电源auxiliarysupply
除测量线路以外的交流或直流电源。3.3与输入相关的术语
输入端inputterminals
把被测（转换）量施加到仪表的连接端子。3.3.2
输入量inputquantity
施加到输入端的模拟量（信号）。3.3.3
过负载overload
当输入信号超过测量范围的最大值时为过负载。3.3.4
输入电流和电压的最大允许值
maximum permissiblevalues of the input current and voltage由制造厂保证的仪表可能会承受的面不出现损害的电流和电压值。[IEV314-04-05]
输入零电流inputzerocurrent
在输人信号为零时，仪表的输人电路中由于仪表内部引起的电流。3.3.6
输入阻抗inputimpedance
在工作状态下，仪表输入端子间所呈现的阻抗值。3.3.7
电流互感器的变比
transformation ratio of a current transformer电流互感器初级电流与其次级电流之比。[IEV321-01-17]
transformationratio of a voltagetransformer电压互感器的变比
电压互感器初级电压与其次级电压之比。[IEV321-01-18]
串模干扰电压seriesmodeinterferencevoltage由于测量产生的叠加在输入电压上的不期望的电压。[IEV312-01-04]
注：申模电压的典型例子是感应电压，例如直流电流信号上的纹波或热电势。3.3.10
commonmodeinterferencevoltage共模干扰电压
GB/T22264.1—2008
存在于两个测量输入端与参考点之间，其幅度和相位或极性相同的那部分输入干扰电压。[IEV312-01-03]
注：参考点可以是机架、测量接地端或是一个不可触及的点，3.3.11
串模抑制比（SMRR）
series moderejection ratid
引起输出信息规定变化的串模干扰电压蜂值与被测量引起的能产生相同变化的电压之比。注1：事模抑制比通常用分贝(dB)表示，并且可能与频率、波形和测量方法有关。注2：申模抑制比也造用于电压以外的量。3.3.12
commonmoderejectionratio
共模抑制比（CMRR）
作用于由规定电路连接在一起的规定参考点和两个输人端之间的直流或交流电压峰值与产生相同输出值所需的在输入端之间的电压之比。注1：共模抑制比通常用分贝（dB)表示，并且可能与频率、波形和测量方法有关。注2：共模抑制比也适用于电压以外的量。3.4与输出相关的术语
outputterminals
输出端
仪表以规定的电压（电流）形式提供输出信息或以规定的阻抗状态来表示的一些连接点。3.4.2
辅助端
auxiliaryterminals
供给或接收辅助的模拟或数学信号用的端子。输入端和输出端除外。3.4.3
outputsignal
输出信号
由仪表产生被测量的模拟或数字表示，[IEV314-04-06]
辅助输出信号
auxiliaryoutputsignal
量现在辅助端的输出信号。
输出信息
outputinformation
被测量的数字表示（电信息或显示数字）。3.4.6
输出状态
outputstate
在读出时间内有效的电的或可视的信息组。[IEV314-02-10]
GB/T22264.1—2008
输出阻抗outputimpedance
在工作状态下，仪表输出端子对外呈现的阻抗。3.4.8
serial interface
串行接口
可程控仪表的一种在数据终端设备（DTE）和数据电路终接设备（DCE）之间使用串行二进制进行数据交换的接口。
3.5关于仪表性能的术语
性能performance
定义测量仪表达到预定功能能力的特性。[IEV311-06-11]
测量范围的上限值和下限值的代数差，以被测量单位表示，[IEV311-03-13]
测量范围
measurement range
由两个被测量确定的范围，在此范围内规定了测量仪表的误差限值。[IEV311-03-12]
注：一台仪表可以有几个测量盘范围。3.5.4
referenceconditions
参比条件
规定的一组响量值和/或范围，在此条件下，仪表允许的误差限最小。[IEV311-06-02]
intrinsicerror
基本误差
在参比条件下使用的测量仪表的误差。[IEV311-03-08]
注，该术语用于逼近“真值”。3.5.6
准确度等级
accuracyclass
满足旨在保持允许误差和改变量在规定限值内的一定计量要求的测量仪表的组别。[IEV311-06-09]
full scalevalue
满度值
量程的最大值。
注：满度值可以不是最大显示值，3.5.8
额定值
ratedvalue
制造厂对仪表的一个规定的工作条件所给定的量值。6
改变量
variation
GB/T22264.1—2008
当一个影响量相继取两个不同值时，对于被测量的同一数值，测量仪表的示值之差。[IEV311-07-03]
nominalrangeofuse
标称使用范围
对影响量规定的一个取值范围，在此范围内，影响量所引起的改变量不超出规定值。[IEV311-07-05]
工作误差
operatingerror
在标称使用范围内任意一点上得到的性能特性的误差。3.5.12
分辨力resolution
引起显示值产生可觉察改变的被测量的最小改变。[IEV311-03-10]
稳定性stability
在所有的条件保持恒定时，在规定的时间内测量仪表保持其性能特性不改变的能力。[IEV311-06-12]
注：按时间长短可分为短期(24h)稳定性和长期(90d以上）稳定性、3.5.14
重复性repeatability
在相同的测量条件下，对相同的被测量进行连续的测量，各测量结果一致性的精密程度，亦即：在相同的测量程序；
—相同的观测者；
一在相同的条件下用相同的测量仪表；——在同一实验室；
一在相对短的时间间隔。
[IEV311-06-06]
响应时间responsetime
按规定的量值施加输人信号，到它的显示值达到稳定在规定的误差范围所需要的时间。3.5.16
阶跃响应时间stepresponsetime一个规定的突变被测量施加到仪表上的时刻到仪表显示值达到并保持在最终稳态值的规定极限内的时刻的持续时间。
极性响应时间polarityresponsetime按规定的量值施加到输入信号，到引起显示极性改变为止的响应时间。3.5.18
过负载恢复时间
overloadrecoverytime
从去掉规定的过载输入信号起，到仪表在量程内显示值达到稳定的响应时间。7
GB/T22264.1—2008
4产品分类、分级和符合性
4.1分类
4.1.1按测量的电参量分类
可分为电流表、电压表、功率表、无功功率表、功率因数表、相位表、绝缘电阻表、额率表等单功能仪表和多功能仪表。
4.1.2按电压、电流的测量方式分类可分为方均根值测量仪表和非方均根值测量仪表。4.1.3按测量的相分类
可分为单相仪表和多相仪表。
4.1.4按供电电源分类
可分为自电源仪表和带辅助电源仪表。4.1.5按显示方式分类
可分为全数字显示，数字显示带趋劳显示（模拟指示）两种。4.1.6按显示位数分类
3号4，4号，
可分为3-
注：凡首位显示值不足2者称1/2位，不足6者称3/4位，4.1.7按使用工作条件分类
按照温度和湿度的严酯程度，仪表可分为如下两个级别：表1使用组别
使用组别
温度的标称使用范围
-10～45（3K5级修订）
-25C~55C(3K6级）
注：特殊使用范围的仪表，可在订货合同中规定其他截度范围。4.2分级
相对湿度
不大于93%
准确度等级指数应从1-2-5序列及其十进倍数和小数中选择，如0.050.1、0.2、0.5、1、2级等。多功能仪表的每种功能可以有不同的等级指数。对同时具有直流和交流测量功能的仪表（如电流表和电压表），可有不同的等级指数。4.3与本部分要求的符合性
4.3.1检查是否遵守本部分规定的推荐的试验方法在第8部分中给出。当有争议时，第8部分的试验方法为仲裁方法。
4.3.2如果为确定基本误差而规定作预处理，则制造厂应说明预处理时间和被测量的值。但预处理时间不得超过30min。
4.3.3仪表应妥善包装，以确保运输到用户后，在规定的条件下符合本部分对基本误差的要求。5参比条件和基本误差
5.1参比条件
5.1.1影响量的参比值或参比范围按表2的规定。5.1.2可以规定不同于表2的条件，但应按照第9章的规定进行标志。8
相对湿度
大气压
直流技测量的纹波
交流被测量的疏变因数
交流被测量的峰值因数
交流被测量的额率
交流供电电压
交流供电额率
交流供电波形
直流供电电压
真流供电电压的波纹
外磁场
射毅电磁场
射额场引起的传导骚扰
参比条件及允许偏差
参比值或参比范围
45%~75%
86kPa~106kPa
45Hz~65Hz
额定值
额定值
正弦波
额定值
GB/T22264.1—2008
试验用允许偏差
AV/V≤2%成
1/1≤2%
40A/m，额率从直流到65Hz，任意方向≤1V/m
“AV是纹电压的峰值，V。为直液供电电压或直流被测电压的额定值。baI是纹波电流的峰值，I为直液被测电流的额定β为失真因子，即交流供电电压波形的失真应保持在（1十PAsinat与C1一Asinr所形成的包络之间，d40A/m接近于大地磁场的墩高值。基本误差
仪表的基本误差不应超过公式（1)表示的测量值的绝对误差△。△=±（a%U，+6%U.）
式中：
被测量的读数值：
被测量的满度值；
与读数值有关的误差系数；
b——与满度值有关的误差系数。公式(1)中应满足如下关系：
a≥46
被测量的满度值
满度值是测量范围的上限。
.......
测量范围包括正负两个极性的仪表，满度值为单个极性下较大的（若不同时）测量范围（1)
相位表的满度值定义为90°，功率因数表的测量值应转换为电角度后，再采用相位表的方式定义满度值。
5.4准确度等级指数
仪表的准确度等级指数采用(α十6)表示。
