本标准等同采用IEC 60695-10-2：2003，规定了球压试验，本试验是测试非金属材料耐热性的方法之一，适用于电工设备及其组件和零部件，还适用于除陶瓷以外的固体电绝缘材料。 GB/T 5169.21-2006 电工电子产品着火危险试验 第21部分:非正常热 球压试验 GB/T5169.21-2006 标准下载解压密码：www.bzxz.net

ICS 29.020

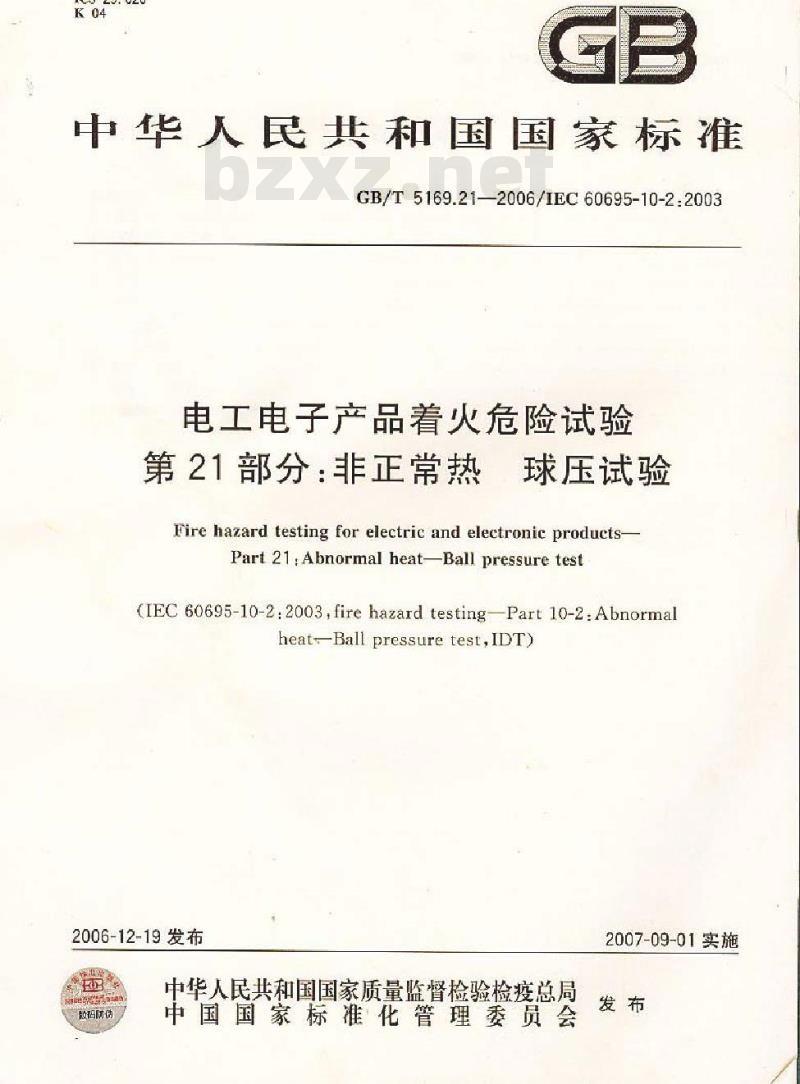

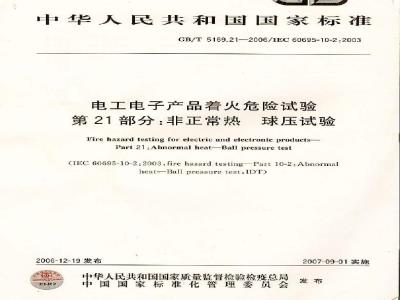

中华人民共和国国家标准
GB/T 5169.212006/IEC60695-10-2:2003电工电子产品着火危险试验
第21部分：非正常热
球压试验www.bzxz.net
Fire hazard testing for electric and electronic products-Part 21 : Abnormal heat-Ball pressure test(IEC 60695-10-2:2003,fire hazard testingPart 10-2:Abnormalheat-Ball pressure test,IDT)2006-12-19 发布
数防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-09-01实施

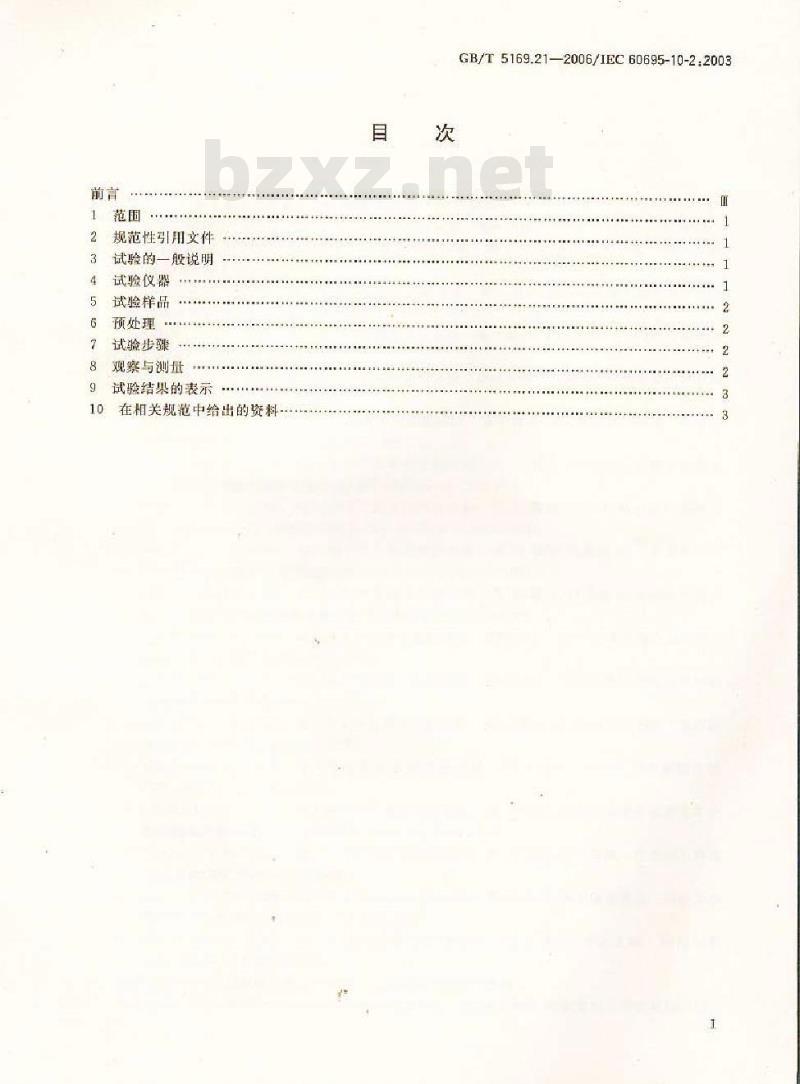

规范性引用文件
试验的一般说明
试验仪器
试验样品
预处理
试验步骤
观察与测量
试验结果的表示
10在相关规范中给出的资料

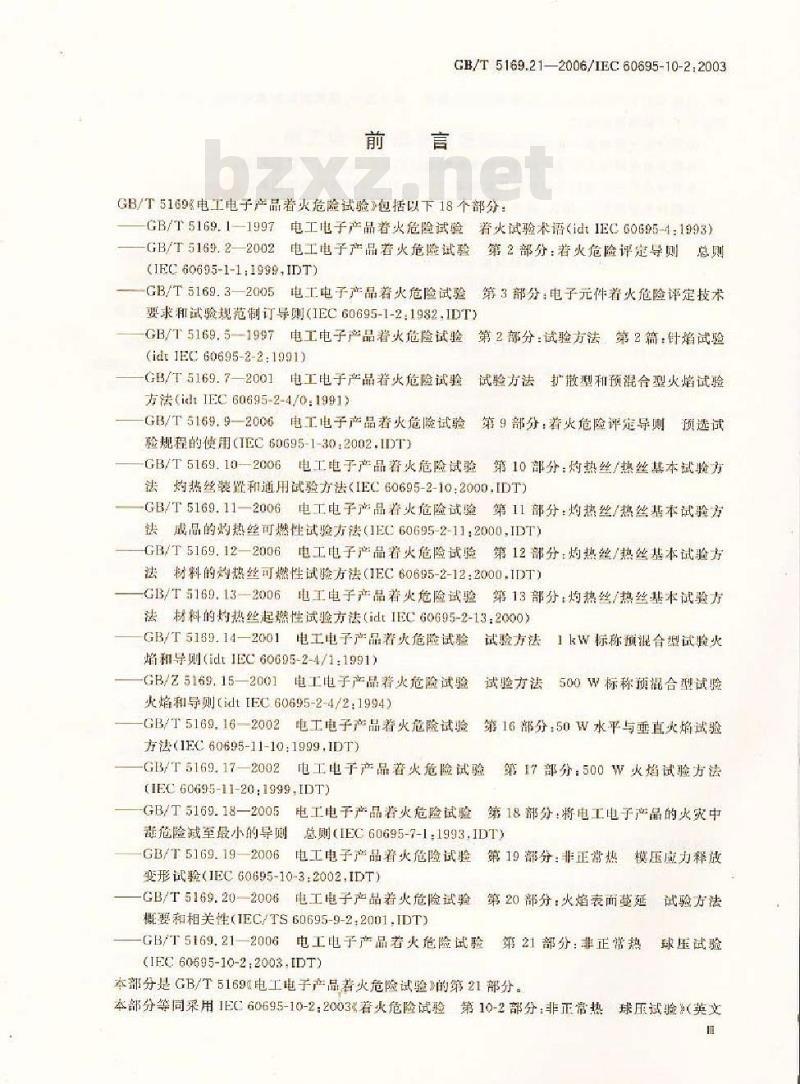

GB/T5169.21—2006/1EC60695-10-2.2003前言
GB/T 5169.21—2006/IEC 60695-10-2:2003GB/T5169电工电于产品者火危险试验包以下18个部分：GB/T5169.1-1997电工电子产品者火危险试验若火试验术语（idt1EC60695-4:1993)GB/T5169.2-2002电工电子产品着火危险试验第2部分：着火危险评定导则总则(IEC60695-1-1.1999,IDT)
GB/T5169.32005电工电子产品者火危险试验第3部分：电子元件者火危险评定技术要求和试验规范制订导则（IEC60695-1-2：1982.IDT)GB/T5169.5--1997电工电子产品着火危险试验第2部分：试验方法第2箱：针焰试验(idt JEC60695-2-2:1991)
GB/T5169.72001电工电子产品着火危险试验试验方法扩放型和预混合型火焰试验方法(idtIEC60695-2-4/0：19912GB/T5169.9-2006电工电子产品着火危险试验第9部分：着火危险评定导侧预选试
验规程的使用（IEC60695-1-30:2002.IDT)GB/T5169.102006电工电于产品者火危险试验第10部分：购热丝/热丝基本试验方法灼热丝装和通用试验方法（IEC60695-2-10：2000，IDT）GB/T5169.11-2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的购热丝可燃性试验方法（1EC60695-2-11：2000，IDT）-GB/T5169.12-2006 电工电子产品着火危险或验第12部分：灼热丝/热丝基本试验方法材料的购热丝可燃性试验方法（IEC60695-2-12：2000.IDT）GB/T5169.13-2006电工电子产品着火危险验第13部分：灼热丝/热丝基本战验方法材料的灼热丝起燃性试验方法（idt1EC60695-2-13：2000）GB/T5159.14-2001电工电子产品若火危险试验试验方法1kW标称预混合型试验火焰和导则（idtIEC60695-2-4/1：1991）GB/25169.15-2001电工电子产品着火危险试验试验方法500W标称预混合型试验火焰和导则（idtIEC.60695-2-4/2：1994）GB/T5169.16一2002电工电子产品着火危险试验第16部分：50W水平与垂直火焰试验方法(1EC60695-11-10：1999.IDT)GB/T 5169. 172002
电工电于产品着火危险试验第17部分：500W火焰试验方法(1EC 60695-11-20:1999,IDT)
GB/T5169.18一2005电工电子产品著火危险试验第18部分：将电工电于产品的火灾中毒危险减至最小的导则
总则（IEC60695-7-1.1993,IDT)GB/T5169.19-2006电工电子产品着火危险试验第19部分：非正常热模压应力释放变形试验（IEC60695-10-3：2002.IDT）CB/T5169.20-2006电工电子产品着火危险试验第20部分：火焰表面革延试验方法概要和相关性（IEC/TS60695-9-2:2001IDT)GB/T5169.21-2006电工电子产品若火危险试验第21部分：非正带热(IEC60695-10-2.2003,IDT)
本部分是GB/T5169电工电子产品着火危险试验》的第21部分。球压试验

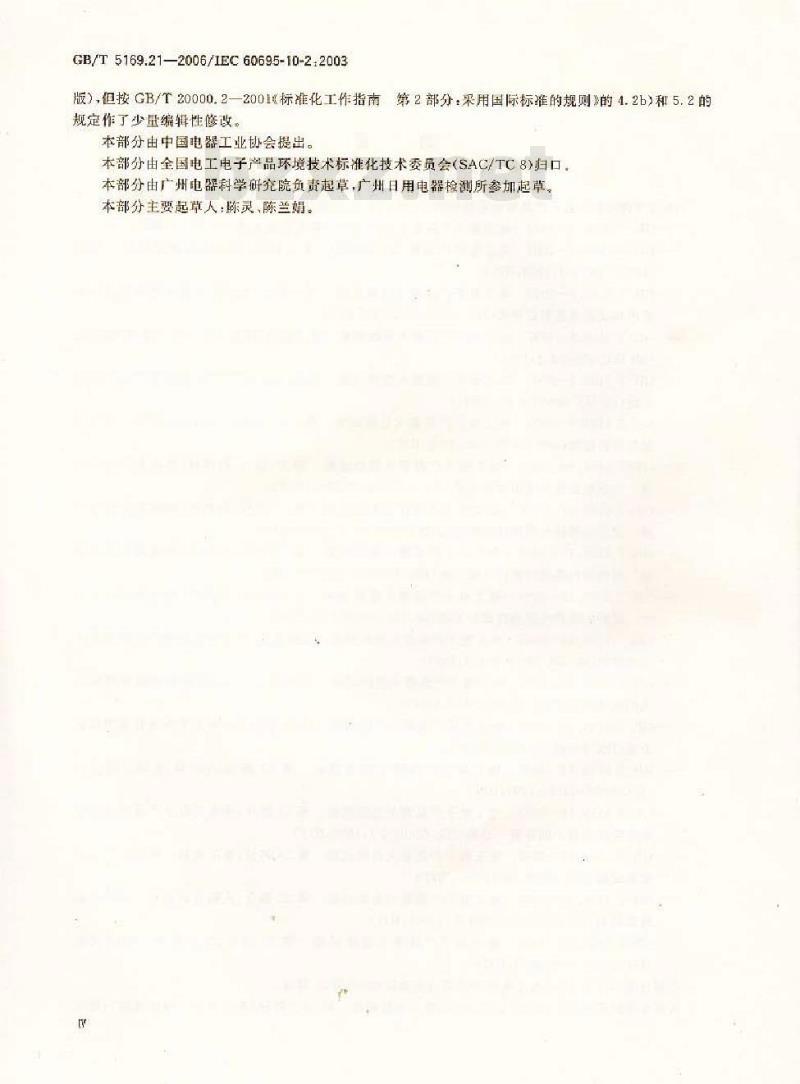

本部分等同采用IEC60695-10-2：2003《若火危险试验第10-2部分：非正常热球压试验（英文GB/T5169.21—2006/1EC60695-10-2+2003版），但按GB/T20000.2一2001《标准化工作指南第2部分：采用国际标准的规则》的4.2b）和5.2的规定作了少量编辑性修改。
本部分由中国电器工业协会提出。本部分由全国电工电子产品环境技术标准化技术委员会（SAC/TC8）归口。本部分由广州电器科学研究院负责起草，广州日用电器检测所参加起草。本部分主要起草人：陈灵、陈兰娟。1范围

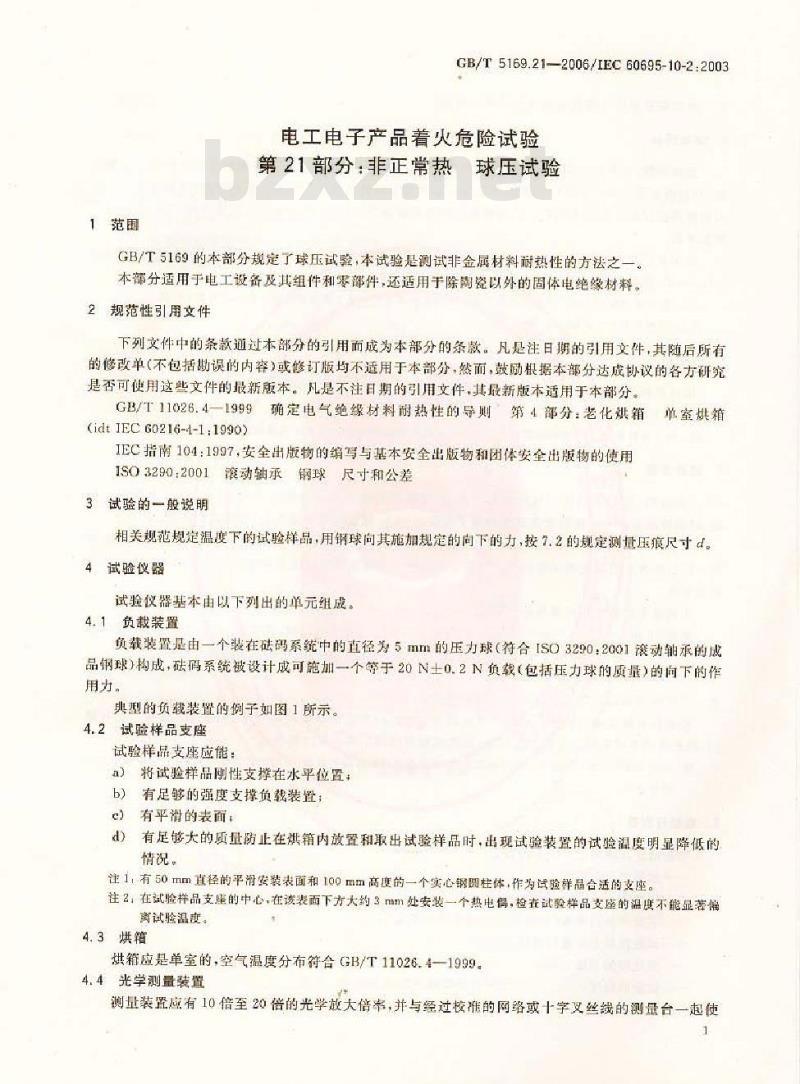

GB/T5169.21—2006/IEC60695-10-2:2003电工电子产品着火危险试验
第21部分：非正常热球压试验
GB/T5169的本部分规定了球压试验，本试验是测试非金展材料耐热性的方法之一本部分适用于电工设备及其组件和零部件，还适用于除陶瓷以外的固体电绝象材料。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T11026.4—1999
(idtIEC60216-4-1:1990)
确定电气绝缘材料耐热性的导则第4部分：老化烘箱IEC指南104：1997，安全出版物的编写与基本安全出版物和团体安全出版物的使用1SO3290:2001滚动轴承钢球尺寸和公差3试验的一般说明
单室烘箱
相关规范规定温度下的试验样品，用钢球向其施加规定的向下的力，按？么的规定测量压痕尺寸d4试验仪器
试验仪器基本由以下列出的单元组成4.1负载装置
负载装置是由一个装在础码系统中的直径为5mm的压力球（符合ISO3290：2001滚动辅承的成品钢球）构成，磁码系统被设计成可施加一个等于20N土0.2N负载（包括压力球的质量）的向下的作用力。
典型的负载装置的例子如图1所示。4.2试验样品支座
试验样品支座应能：
a）将试验样品刚性支撑在水平位置：b）
有足够的强度支撑负载装置
有平滑的表面；
）有足够大的质量防止在烘箱内放置和取出试验样品时，出现试验装的试验温度明显降低的情况。
注1，有50mm直径的平滑安装表面和100mm高度的一个实心钢圆柱体，作为试验群品合适的支座。注2：在试验样品支座的中心，在该表面下方大约3mm处安装一个热电间，检在试验样品支座的温度不能显著偏离试验温度。
4.3烘箱
烘箱应是单室的，空气温度分布符合GB/T11026.4—1999。4.4光学测量装置
测量装置应有10倍至20倍的光学放大倍率，并与经过校准的网络或十字叉丝线的测量台一起使GB/T 5169.21—2006/1EC 60695-10-2:2003用。照明装置可用于照亮实施过压力球的表面。5试验样品
如果可能，从产品上切割试验样品的方式是，上部和下表面大致平行，厚度至少为2.5mm。如必要，可用叠加两个或更多部件获得这个厚度。如果无法切制出有平行表面的试验样品，注意支撑接受压力球作用的试验样品的表面积，试验样品应是边长最小为10mm的方形平面或直径最少为10mm的圆形平面。
如果从产品上取得试验样品不可行厕用一片同样的材料作为试验样品。材料片的厚度为3.0mI土0.5mm应有过长至少为10m时方形平面或直径至少为10mm的圆形平面。注：应注意确保用手生产这版的加工方法或模制技术与众品上制备部代的过程没有明显的不注2：可能需要3个试验样
6预处理
除非在相关规洲中规定，
武验祥品在温度
少放置24hg
间，相对湿度在45%75%之间至
，对于材料来配@机械性能明鼎要衣分音量上度均润随现定加明确的成处理。7试验步骤
万内的空气中进行试验，烘程温度接租关规范的规定，其容差在上2℃范国内。烘7.1在烘箱（见
尚装置在设温
卡应保持24h，或达到热平行
箱、试验样品支厂
C乐牛时，将试验样品放
衡为止，取儿先出现者。
当送到热平
大药中心
的位置·试孕样品的上表面是水平美品支座
的。轻轻地将压收在试验样品大药中心的位暨量确保试验期间压力球除了同下我动之外不会存在其他情况。
试验样品北座的温庭明显下降
为确保不便
施加60min-
试验样品的放置应在可行的至时间内完成2/omin的时间然启风试胜择品上我去用力球，并在08内将试验样品没人温#6min
嘉从东中最出成验样品美去除庆有水分。度在20℃士5℃的本
7.2从水中取出后
2m时间
内·别量图2所力
于d.便用
4中规是的光学测量装置至一位小数。尺寸d是因压方政
人的压衰的横跨最大尺寸。
命痕的球面部分（尺寸d)不应包括材科的变.如图2d)所示。若有疑经过压力球武验后育
问，用另外两个试验样品再质试验，两次试验都应满足第9章的要求华非标准条件如设实尚试心样品的我动，注：一个非同形压狼可能表虏一均勾的材料如班离铜或烘箱时近的外部振动。
8观察与测量
试验时应观案和记录以下内容：试验样品的来源；
材料型号或成分/部件的说明：
试验样品的厚度（和所叠加的试验样品数量）：试验样品上要进行测试的位置：预处理的详细说明：
试验的温度：
尺寸d的值
9试验结果的表示
如果尺寸d不超过2.0mm，试验结果以通过来表示。10在相关规范中给出的资料
必要时，相关规范将规定以下细节：要求的所有预处理（见第6章）：b)
要测试的表面和施加力的点（见7.1）试验温度（见7.1）
美键部件：
试验详品：
压为球：
歌码（负载）
祥品支座
见2c）
GB/T5169.21—2006/1EC60695-10-2.2003载荷装置（举例）
见朗2们
尺寸是在球体和试验样品表面的变形的端点之间所测量到的最大尺寸图2球压试验时材料变形的例子
GB/T 5169.212006/1IEC 60695-10-2 :2003驴然
让酸样品
试验样品
注：假设尽寸d有争设，可以将试验样品横着切开球形压据部分
的端点
球形压狼部分
的端点
图2续）
