ICS 29. 180

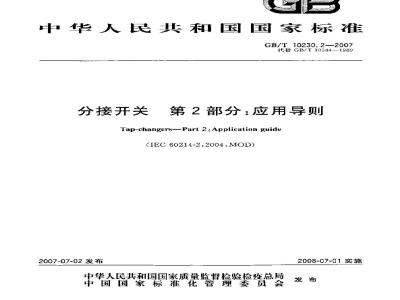

中华人民共和国国家标准
GB/T10230.2—2007
代替GB/T10584—1989
分接开关
第2部分：应用导则
Tap-changers-—Part 2 : Application guide(IEC 60214-2:2004,M0D)
2007-07-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-07-01实施
「规范性为用文件
术语与定义
符号马缩写
分接开关的型式
有载分接并关
无励磁分接开关
油浸式分接亚关
干式分接并关
其他类型的分接开关
保护装置
接开美的选耳
有载分接开关
无厕尴分接开关
油浸式分接开关的安装位置
分接选择器·
切换并关与选择开关…
阀门、放气活门和取油样装置
池位计
低油位报警
铭牌和其他的标牌
辅助检修的装置…
吸器·
9现场服务《运行、检修和监视】9.1
9.3运行监视-
19变压制造单位应提供的信息
10.1有裁分接开关询价或订货阶段所需的信息10.2
无励磁分接开关询价或订货阶段所需资料10.3
保护和安全
安全方面
GR/T10230.22007
GB/T10230.2—2007
浸溃分质
外置型有独立分接选择器油室和切换开关油室的分接开关图1
图2外置型选择开关·
图3外置带隔板的埋人型分接开关图
埋入型独立的分接选择器和切换并关·…埋入型选摔开关
GI3（/T）10230在总标题分接开关》下，目前包括下列两部分：一·第1部分:性能要求和试验方法；一第2部分:应用导则。
GB/T 10230.2—2007
本部分为第2部分。本部分的前版标编号为GB/T10584，对应的IEC标准编号为IC60542。出于1EC有关分接开关的标准缩号现已调整为1EC 60214系列，共分为1,2两部分，为了与IEC的标谁编号相协调且使用方便，本次修订也将标准编号按新的IEC标准系列进行了调整。本部分修改采用IEC60214-2.2004（第1版）《分接开关第2部分，应用导则》（英文版）本部分根据IEC60214-2：2004按修改采用的原则重新起草。考虑到我国国情，在采用1EC60214-2：2004时，本部分做了一些修改。有关技术性差异已编人正文中，开在它们所涉及的条款的页边空白处用垂直单线标识。本标推与IE60214-2：200的主要技术性差鼎茹下
用了采用国际标推的我国标准，而非全部接引用国际标推：的
考虑到实际运行情况，6.2.1中增加了“注3，调压范围增加，分接间也会引起较高过电压。”：考虑到实际运行情况，6.3.1中增加了“注2：调压范围增加.分接间也会引起较高过电压，\；d）考虑到我国国情,6.2.8中增加了“分接开关并联运行的控制有同步操作失步监视法，最小环流法和逆电抗法三种。注意这三种应用场合的共性和特殊性”，e）为完普标推，增加了“9,2.3关于触头动作程序测盘”的内容；功考虑到我国国情,10.2.1g>中增加子“正反调\的分接连接方式。便于使用,本部分对1FC 60214-2;2004还做了下列编辑性修改：删除IFC60214-2：2004的前言：用小数点”，\代替作为小数点的逗号“，”。本部分代替6[3/于105841989有裁分接开关应用导则》。本部分与（GH/1'10584—1989相比主要变化如下：编写格式按 GB/7 1. 1一2000&标准化工作导则 第 1 部分:标准的结构和编写规则》和a
GB/T20000.2一2001《标难化工作指南第2部分：采用国际标准的规则》的规定进行了修改：
标推名称时有载分接开关应用导则改为分接开关第2部分：应用导则》：增加了尤励磁分接开关的内容；c）
d）增加「分按开关并联运行控制方法的内容：e）增加了关于触头动作程序测量的内容。本部分心中国电器工业协会提出。本部分由全国变压器标准化技术委员会（SAC/TC44)归口。本部分起草单位：沈阳变压器研究所，上海华明电力设备制造有限公司，西安鹏远开关有限公司、武汉泰普变压器开关有限公司、贵州长征电器股份有限公司、镇江实达电力科技有限公司。本部分主要起草人：张德明、孙军、李献伟、冀兰平、刘苏林、刘刚、吴选酸、葛鹰.赵育文。本部分所代替的GB/T10581于1989年首次发布本次为第一饮修订。日
1范围
分接开关第2部分：应用导则
GB/T10230.2--2007
本部分的月的是帮助选择按GB10230,1设计的分接开关，以便与变压器或电抗器的分接绕组装在一起，它也有助于了解各种型式分接开关及其附装。本应用导则包括有载分接开关（电阻式和电抗式)及尤励磁分接开关。
2规范性引用文件
下列文作中的条款通过本部分引用而成为本部分的条款。凡是注且期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用于本部分，然而，鼓谢根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB 109,1—1996力变压器第 1部分，总则(e9vIEC 60076-[:1993)GB1094.3—2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空间间膜（eqVIEC60076-3;2000)
GB1094.5--2003电万变压器第5部分：承受短路的能力（c1[EC60076-5.2000）GB1094.11-2007电力变压器第11部分：式变压器(IEC℃60076-11:2004,MOD)GH/T7252愛压器油中溶解气体分析和判断导则（GB/T7252—2001，ne1EC:60599：1999）GB10230.1-2007分接开关第1部分：性能要求和试验方法（1EC60214-1:2003，M01))CB/T15164油没式电力变压器负载导则（(/15164-1994，cqV1EC60354：1991)）IFC60296/2003电工流体变压器和开关用的未使用过的矿物绝缘油3术语与定义
G110230.12007中的术语与定义适用于本部分。4符号与缩写
帝解气体分析
高乐虹流
移相变压器
5分接开关的型式
5.1概述
分接开关是用来改变变压器的呕数比从而调节变压器电乐的一种装逻。能够完成这种操作的分接开关，-般可分为两种基本类型：一，有载分接开关；
一无励磁分接开关。
5.2有载分接开关
5.2.1概述
有载分接开关是设计成在变压器励磁和带负载的情况下能够改变变压器的分接位暨，从而改变其匝数比。在完成这种变换中不要中断电源，它是利用机械操作装置来选择各个分接位置和切换负载电流及级电压的。
CB/T10230.2—2007
有载分接开关可以采用多种不同的切换原理。其中最常用的切换原理是：
快速过渡电阻式切换：
过渡电抗（限流自耦变压器）式切换，5.2.2电阻式有载分接开关
5.2.2. 1 概述
电阻式有载分接开关可分为两种不同的类型：外微型分接并炎空气环境见5.2.2.2埋人型分接开关（油\环境）,见5.2.2.3。各种类型的电阻式分接开关的操作顺序见 GB 10230.1—2007表 C. 1。5.2.2.2外置型电阻式有载分接开关5.2.2.2.1概述
这种分接开关置于独立的箱体中(干式分接开关除外),安装在变压器一侧或一端。现列举四种方式：它们均采快速过滤电阻式切换原理。5.2.2.2.2外置型有独立分接选择器油室和切换开关油室的分接并关这类分接开关有两个独立的泄室；一个用于变压器分接头的预选，称为分接选择器油室,另一个用于有载切换，称为切换开关油室。分接选摔器油室和切换开关油室是独立的，它们都与变压器主油箱的油离。主
变压器的分接头通过一个不漏润的板与分接选择器触头相连。分接选择器油室与变压生油箱可以共用一个储油柜·分接选择器油室中的油是干净的，应能承受触头间所要求的较商电压，而切换开关油室则能将碳化的油和气体离。从图1可见，分接开关是用螺轻固定在变压器的一侧或一端，这种布逐方式一般适用于容量较大的变压器。1——变压器娩组;
一分接引线：
3-—不漏油、不溯气板：
4——切换开关油室，
5—驱动机构：
6- 一分接选择器油室,
图1外置型有独立分接选择器油室和切换开关油室的分接开关（安装在变压器一端或一侧箱壁上）1）本文中所指的油，如未特殊指明，在适用的情况下.也包含其他液体介质2
这种布置的切换可在油中熄孤，也可在真空断流器或电力电子开关内避行。5.2.2.2.3外置型装在同一油室中的独立分接选择器和切换开关GB/T 10230.2—2007
这类分接开关采用独立的分接选择器和切换开关触头系统，且其布置与5.2.2.2.2中的双油室布置相似，只不过它们都装在一个油室里。这种布置的切换可在油中熄孤，也可在真空断流器或电力电子开关内进行。5.2.2.2.4外置型选择开关
选择开关装在一个独立的油室内，通常用螺栓固定在变压器的一端或一侧箱壁上，见图2。此外变压器的分接头是通过一个不漏油的隔板与分接开关的触头连接。选择和切换共用一组触头，在相同的油和油室内进行。这种分接开关仅适用于容显较小、电压等级较低的变压器。1-变压器绕组：
2——分接引线1
3-—不漏油、不漏气陷板
4-一选择开关池室：
5—驱动机构，
图2外置型选择开关
(安装在变压器一端或一侧箱壁上）5.2.2.2.5外置带隔板的埋入型分接开关由丁在埋入型分接开关独立的油箱与变压器油箱之间装有不漏油的隔板，它实际上成为一个独立的用螺栓固定的分接并关。虽然分接选择器油室和主油箱可以共用一个储油柜，但是分接选择器中的油与变压器中的油是完全隔开的。阁3足这种布置的示意图，它表明了用十较高电压等级的独立的分接开关油箱的各种优点。5.2.2.2.6外置型有载分接开关的优缺点一般地说，外置型有载分接开关具有易检修的优点，拆去检查盖板.就能接触整个分接开关及其触头。由于分接选择器始终处于一个分隔的油箱里，所以分接选择器及分接选择器触头转换的容性放电不影响变压器的游解气体分析（DGA）。电于单独地对独立的分接选择器油室进行监测，便于分接选择器故障的早期诊断，并能鉴别故障在于分接选择器还是变压器。但是从电压间隙上考虑，在145kV以上线端调压的分接开关不适合采用外置型.这是它的缺点。3
GB/T 10230.2—2007
变压器缆组：免费标准bzxz.net
分接升线：
不鼠油、不谢气弱板：
分接选择器，
切换开关，
广驱动机将。
5. 2. 2. 3
图3外置带隔板的埋入型分接开关埋入型电阻式有载分接开关
5. 2. 2. 3. 1
这类分接开美是安装在变压器内部。它一般龙起挂在变压器箱盖上，当作成相单柱站构时，置于变压器一端，当作成去个单相时，可沿变压器侧壁排列。个柱可以包含一相，两相或三相，有些D接调压也可以采用随个继的分接开关。本导删只讨论三种独式，它们都是快速出式切换5. 2.2. 3.2
埋入型独立的分接选择器和切换开关这类分接开关单独的分按选择器安装在切换开关下部，作在变压器的单操作。每相分接选择器环路包含两个回踏，一个路冲巢数分接头组成，.一个同路出双数分接头组成。当动触桥浒径向预选个分接位罩时，在切换并美来切换到该分接位置前没有电流流过切换开关装企-“个不蒲洲和不气的绝缘油室果，该油室将电产生的气体和碳化的油与变压器的油隔开。切换开关油室通常都装有与大气通的储油矩。这类分接开关适用于较大的穿量和较高的电压等级的变压器。图4示出了这种布配，这种布胃的切换可在洲中熄弧，也可在真空断流或电力电子开关内逊行5.2.2.3.3埋入型选择开关
埋人型选择开关的分按选择和切换是使用同一组触头在同油空中进行。定触头沿油室圆周径向分布，三相的定触头则沿油室垂直方向·一相操一相的分布。出干泌室是密封的，故磁化的油和气体与变压主油箱中油被崩开。动触头则周定在中心的绝缘转动轴上。这装分接开关倾向用干穿量较小，电压等级较低的变张帮（见图5）1-·变压器烧维
分接引线；
分接选播器：
切换开其：
5 一 驱动机构。
变压器绕组；
分接引线：
选择开关端于，
转换选择器姆子；
驱动机构。
围埋入型独立的分接选择器和切换开关000
图5理入型选择开关
CB/T10230.2—2007
CB/T 10230,2—2007
5.2.2.3.4埋入型安装在同一油室中的独立的分接选择器和切换开关这类分接开关采用一组触头进行分接选择，而用另外一组触头进行切换。通常，分接选择器所有动融头在预选一个分接后，切换开关才切换到该分接上，其操作序与5.2.2.3.2所述的分接开关相似，只是这两组触头都装在一个油室内。这种布置的切换可在油中熄班，也可在真空断流器或电力电子并关内进行。
5.2.2.3.5埋入型有载分接开关的优缺点埋人型有载分接开关的优点是更适合于电压等级较商的变压器的线端调压。这种安装方式对变压器制避单位有利，它可改在变压器工艺处理前将分接开关与变压器联结，对于给定的额定容量慢入型分接开关所需的油量通常较少，其优点感在检修时需处理的油量也少，但缺点是可能需要频紧检修。特别是由于埋人型分接开关的分接选择器和转换选择器是在与变压器相同的油中操作，因此触头产生的容性瞰电能够影响变压器的溶解气体分析(DGA)。5.2.3电抗式有载分接开关
5. 2. 3. 1概述
电抗式有载分接开关通常用于变压器的低压绕组。它们分为两种不同的类型：外置职分接正关（空气环境），见5.2.32埋人型分接并关（油环境），见5.2.3.3。5.2.3.2
外置型电抗式有载分接开关
5.2.3.21概述
这类分接开关有自已的油箱安装在压器的一侧或一端。变压器调压绕组的分接头随过一个不溺油的隔板与分接选择器触头连接。分接开关中的油与变压器主油箱的油完全隔离·所以能单独取油样进行检验。本导则只考虑兰种型式的分接开关。5.2.3.2.2切换并关和分接选择器这种类型的分接开关由转换选择器、分接选择器和转换开关（切换开关或真空断流器）兰部分组成前两者巾于选择分接头，后者用于接通和断开电流：因而也执行分接变换操作的熄弧任务。这些单独的装置通带放在一个共用油室里，与图1所示相类似。这种分接开关的设计适用于容量较大的度压器。带换开关和分接选择器的电抗式分接开关的操作顺序，见GB10230.1一2007中的图D.5。5.2.3.2.3选择开关（电弧分接开关）这类分接开关将分接选择器和切换开关的功能结合在一起成为选择开关，执行通断电流和选择分接头的功能厂选择开关和转换选择带（如果有）共装在一个油室里。这种设计的分接开关倾向于用在容量较小的变压器上。
带选择开关的电抗式分接开关的操作顺序，见G310230.1一2007中的图D.1。5. 2. 3. 2. 4
真空断流器（带旁路开关）和分接选择器这类分按开关是装在一个单独的油室内，它由用于选择分接的转换选择器和分接选择器以及每相装设一个用于通断电流的真空断流器组成。此外，还可安装旁路开关，主要用于当分接开关即将完成一次分接变换操作时将真空断流器短路。由于采用真空断流器执行分接变换操作的开断任务，故绝缘油的碳化减到最低，从而确保分接开关能耐受较高的电压。这种布置一般用于容量较大的变压器。带其空断流器和分接选择器的电抗式分接开关的操作顺序，见GB10230.1一2007中的图D.7。5.2.3.3埋入型电抗式有截分接开关这种设计专门用于调压器。分接开关安装在变压器油箱内，通常位于变压器上部靠近限流自变压器(电抗器)处。
这类分接开关装有转移负载的选择开关（电弧分接开关），选择开关执行通断电流和分接选择的功能。由于分接变换是在与主变压器绕组相同的油箱内进行，为了确保变压器绝缘的可靠性，必须经常对绝缘油进行检验。变压器的分接头接到位于绝缘隔板上的分接开关触头上。选择和切换采用同一组触6
买进行。
变压器制造单位需要对变压器主油箱中的油可能大量碳化的现象予以重规，5.3无励雄分接开关
GB/T10230.2—2007
无励磁分接开关用于在变压器无励磁的状态下来变换分接位置，从而改变变压器的匝数比。这种变换是利用机械操作装置来选择不同分接头。定触头可以是圆周布置（旋转式）或直线布置（导轨型和滑动型），驱动机构多数是手动操作，但是也可采用电动机构。这类分接开关通常安装在变压器油箱内，们其驱动机构安装在变压器顶盏上或变压器箱壁上。5.4油漫式分接开关
5. 4. 1 概途
油浸式分接开关包括5.2 和5.3所述的各种类型的分接开关。这些类型的分接开关在变换操作期间需要用一种油作为绝缘和熄灭电弧，一种典型又广泛应用的油是符合IFC 60296的矿物油（变压器油）。从绝缘和切换效果考虑也可以采用其他种类的油，但必须确保它与所考虑的分接开关的兼容性。5.4.2油浸式有载分接开关
用于有裁分接开关的油不仅要具有电气绝缘和熄弧功能，还要起润滑剂和冷却剂的作用。分接开关使用最广泛的油是符合[EC60296的矿物油，虽然这种油的润滑性能相对较差，但对分接开关的机械操作述是足够的。因此，在未浸油（不充油）条件下进行无动磁的机械操作之前，应向分接开关制造单位进行咨询。
为了阻燃和环保的月的，有时候变压器也叫以使用其他油，可能不适用于有载分接开关。硅油的润滑性能很差且无熄弧的能力，因而不能用于有载分接开关。合成酯类和离分子母（HMW）的石蜡基油有良好的润滑和熄弧性能，可以用于某些有载分接开关。但由于这些油在低温时的粘度比变压器油要高，因此应限定其便用的温度范围。除1EC60296规定的矿物油以外，在考虑使用其他油时，应向分接开关制造单位客询，以确定它的适应性。
按GI310230.1—2007试验的油浸式有载分接开关，只有在符合1EC60296的变压器油中才能在一25℃温度下操作。当温度低于，25它时，分接开关制造单位可以推举用一种低粘度的油，或者在切换油室和机构油室内安装加热器，或者采取禁止在低于这一温度限值时进行分接变换的其他防范措施。如果项计褪度将低于一25℃时，应向分接开关制造单位咨询。5.4.3油浸式无励磁分接开关
油浸式无励磁分接开关是在符合IEC G0296的矿物袖进行操作试验的。然前在运行中，它们可能需在一个位暨上长时问运行，如果运行的油温度较高，可能会在触头上形成热解碳。基于这个原因，在GB10230.1一2007的7.2.2中规定的温升值较低。这种触头所用材料种类应该适合预期的用途。在一个位置上长时间运行可能促进热解碳的形成。因此，应优先来用镀银/镀银、镀银/、铜/铜铜/黄铜等作触头材料。
在变压器捡修期间，建议对无励磁分接关进行操作以使触头清洁(见9.1.3)。与油浸式有载分接开关不同，无励磁分接开关的油不要求有炮驱和良好的润册特性，同样，低温时的粘度对其操作也不那样重要。因此，许多奖型的阻燃油都可以使用。除IFC60296规定的矿物袖外，在考患使用其他油时,应向分接开关制造单位资询以确定其适用性。
5.5干式分接开关
千式分接开关通常与下式变压器一起使用。这类分接开关与常的油浸式分接开关相比有一些优点，例如减少火灾危险和防止水污染。一般的分接开关都是置于充有绝缘油的单独箱体或变压器主箱内，而干式分接开关可以承受由环境影响引起的运行条件的变化。它们可作成带外壳或不带外壳的形式，用于户内或户外。7
GB/T 10230.2-2007
在油没式有载分接开关中，绝缘油题用作绝缘、切换和冷却介质，也用作润滑介质，而干式分接开关通常采用真空断流器作为切换元件，而气体(SF。或空气)是作为绝缘及玲即介质。在运动机械部件上使用游谢脂米实现润滑。道常，在检惨工作中，必须反复进行润剂，为了减少必需的频繁润次数，特别是对SF。气体环境中的干式分接开关，触头、轴承和齿轮机构都是经过专门设计，以便能充分降低机械凝劳和必需的机械转矩。
干武分接开类可以按于式变压器的不同类型作如下分类：a）充气于式变压器用的干式分接开关分接开关和变压器共持装在一个抽压和充主要是的光业：b）全封闭干式变压器用的干式分接开关分接开关和变压器共同装在·一个无压力的外壳里，靠内部空气循环冷却；封闭下式变压器用的干式分接开关C
分接开关和变压器考同转在个通风外壳里，靠外部空气循环冷却d）非对闭于式变压器用的式分接开关分接开关与不带保护外壳的变压器一-起使用（主要用于户内），而干式分接开关可以带有自己的外壳(一般是通风外壳）
T术分接开关的正常使用条件，如海拨、冷却空气的温度和湿度等应符合GB1094.11的规定（如果遗用兴
此外，当为某一用途选择·台合适的干式分接开关时，归户应检查所选用的分接开关和十式变器组合之患,该变压器是否仍能满足GB 1091.11 所规定的气候、环镜及燃烧性能等级的密求。对于干式有载分接开关，尽臂通用设计中采用真空断流器作为切换元件，但也必须考虑在下述部位可能出现电弧和过热点，例如：
一一转换选择赛（如果有)；
十在无外光的机破切换元件（奶果有上出现换问火花放电：过渡电纽器温升。
非全封闭的下式有载分接开关不适用于有爆炸危险的场所。如果F式有裁分接升关应用于SF。的气体环境中，肉为SF。气体可能分解，因此必须考虑上述火花或热点的影啊。
可以假定 SF体在 150℃以下时本发生分解,在温度高于 200℃时,某些金属可能对 SF。气体分解有影响,而在温度高达 50亡素以上时,SF。气体开始分解为它的各种组越死素,其分解状况与转换能鼠成正比：
SF。气体分解成态和固态的生成物，其中有些生成物可能是有毒的.因此使用SF。体，例娜在检修时，须竹细处理，应采取适骂的预防措施以确保人身安全。5.6其他类型的分接并关
5.6.1概述
还有少数不常用的其他型式分接开关未完企包括在1:述的型式中，其所采用的标准、型式试验和例行试验与设计结构行关，也可在分接开美上进行某些其他的试验，以满足标推的要求和为分接开关制造单位的产品技术数据提供依据。以下将对-些其他型式的分接开关于以叙述，5.6.2电子式分接开关
在电子式有载分接开关里，负载从一个分接转换到另一分接时是用力电子器件（例如：品闸管）来完成的，内而无电孤产生。电子式分接开关通带只是替代切换开发的功能.供也能承相分接选择器的功能。电于式分接开关可以是完全「式或整采用充油的电子器件，它也可以是干式而用别的介质进行玲却。
