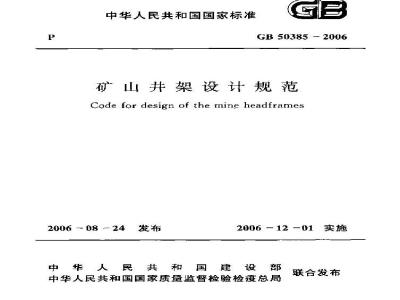

中华人民共和国国家标准
GB 50385 -- 2006
矿山井架设计规范
Code for design of the mine headframes2006-08 -24 发布
2006-12-01实施
中华人民共和国建设部
中华人民共和国国家质量监督检验检度总局联合发布
中华人民共和国国家标准
布山井架设计规范
Code for design of the rine heatlframeaGB 50385-206
编部门：中国煤炭建设协会
批准部门：中华人民共和国建设部施行日期：2006年12月1扫
中国计划出版社
2006北京
中华人民共和国建设部公告
第470号
建设部关于发布国家标准
《矿山井架设计规范》的公告
现批准&可山并架设计规范为国家标准，缩号为G50385一2006：启2006 年 12 月 1 月起实施。所中，第 1.0.3、4.1.3(5）、4.1.1(1)、4.2.(1)，4,2.5亲（款)为强制性条文，必领严帮执行。
本舰范旧建设部标推定额研究所组织中国计划出版社出版发行，
中华人民共和国建设部
二〇〇六年八月二十四日
本舰范是根据建设部建标函[2005］121号文件“关于印发2005年工程建设标准规范制定，修订计划（第二批）的通知”的要求，由煤炭业邯郸设计研究院会同有关苹位缔制而成。在缩制过程中,规范制组进行于广泛的调看，对并的使用情况和存在的问题避行了分析，研究，并借鉴了国外的有关瓷料，广泛征求了设计，施，生产，科研和教学等革位的意见。最后：由中国煤焱建设协会组织审查定稿。本姚范共分6章，内穿有：总划、术培和符号、布丝与选型，范,计算、构造。
本规范以黛体学标志的条文为强制性条文，必须严格热行。本规范由建设部负责性理和对强制性茶文的解释，由煤炭工下业邯郸设计研究院负责真体内睿解释。本规范在执行过程中，请各单位结合工程领践，认真总结经验，注意积累资料，随时将意见和建议反馈给煤凝工业部郸设计研究院矿山井架设计规范缩制组（地址：河北省邯郸市路河北街114号，邮纺056031：E-ma让[email protected]+传真，0310-3014959)，以供令后修政时鑫考。
本规范的主编单位，参缩单位和主要起萨人：主编单位：煤工业邯郸设计碰究院梦编单位：中煤国际工程集团南京设计研究院煤焱工业西安设进研究院
煤炭工业合肥设计研究院
煤炭工业济南设计研究院
滑华认学建筑设计研究院
北京工业大学
主要起草人：邵一谋主宗样（以下按姓低第画为序）马中城马宝民，于辉王志杰冯益孝孙样朱杰利朱晓辉李力陈宏
袁耀明黄唯学
蒋晓飞
张旭东
张晓四
2术语和符号
2.1术语·
2.2符号·
3布置与选型
3.1布链原则
3.2整向布
3.3平面布罩
构选型
3.5辅助构件
4.1荷截分类
4.2荷载组合：
5计算；
5. 1 一般规定
5.2立架计节
5.3斜撑计算
基础段计
6.1般规定
6. 2节点与连接、
本规范用词说明
附：条文说明
.（2)
（21)
（22)
1总则
1.0，1：为了统一矿小架结构的设计原则和技未标准，使非架设让做到安全适用、技术先进、经济合理，确保质，制定本规范。1.0.2本规范适用手矿铲山立并钢结构和钢筋凝土绍均井梁的设计，不适用于不非架,砖并架和斜非排架的设计1. ,3并架设计的安全等级应为二级。1.0.4：升架抗囊设防奖别，施符合现行图家标准构筑物抗露设计规范GB50191的规定。
1.5并架生产的火灾抢险性应为内类，结构的耐火等级应为.：级。当开回房的承最件及非承重外为非燃烧体时，井架结构构件的耐火极服可降低到0.25h。1.业.6井架设计从实际出发，合理选择材料和结构案，积极推新质术新下艺，成方便制作，安装及细护。1.0.了井架设计除应符含本规范外，尚应符合国家现行的有关标确的规定。
2术语和符号
2.1术语
2.1.1#架headframe
安装关轮及其他设备的构筑物，2、 I, 2 主井#架main shait headframe位于主开非口用作提升煤炭、矿百的构筑物。z, , 3副井井架allxiliary shaft headframe于副并开口用作上下人员，提升杆石，下放材料和设备的筑物。
2.14混合井井架combination shafi headfritme兼有主并架和副井并架功能的构筑物。2. t. 5 井井架 sinking rhaft headframe开凿非筒时用以悬挂吊盘、风简等销非设备，提升存石，下放材料的构筑物。
21 6 并架高鹿heudfrae heigh
并颈顶面到卉架最上而天轮辅中心之间的乘点距离。2,I.7井架总高度tolal height of headfratne支承框架顶面至天轮起重架横梁顶面之间的垂直距离。2 &天轮sheaxe urheel
设置在并架顶部，承托提升韧绳的导向轮。2.1.9关轮平台sheavewheelplatform并架项部安放天轮的平台。
2, 1. 10产架guideframe
固定懒道，对提升容器起导可作用的结构，也称导架，2.」.11 斜撑backstay
承受提升概载的要承重结构：钜称斜架。2.1.12支承框架bearframe
支承井架立架的承重结构，包称支架底梁，2. 1. 13 罐道 guide
捉升容器在立井井简及并架中上，下运行时的导向置。2,1.14防撞染bumperbcams
提力容器过卷肩防止冲撞井架构筑物的装置，2.1.15托罐装置kepgear
能将撞起防梁后下落高度不超过0.5功的容器托住的活动装置。
2.1.Ih防坠器salety caich
提升钢绳或连接装置断裂时、防止提升容器坠落的保护装置。2. 1.17提汗钢绳hoisting ropc悬挂提升容器，传递提升动力的钢绳。2.118提升容器hoistingconveyance髓宠、箕斗，吊捕等的总称。
2.1.19蹦笼cage
装载人眉和矿车等的提升容器，2.1.20箕斗skip
直接装载煤炭、矿石、碎石等的提升容器。2.2符号
2.2.1荷载和荷载效应
G一永久荷载的标准值:
，W一一可变荷载的标谁值；
偶然荷载的标准值；
永久荷载效成的标值：
第个可变荷教效应的标雅值：
一风微载效应的标难值：
重力荷载效庭的代表值：
第1个，第2个博然载效应的标值SAlL SAZ tM
SoSmin
提升钢绳的张力、荷载或荷载效应组合的设计慎：捉升钢的最大，最小静张力；
M.抗倾题力矩;
倾覆力矩：
结构构件承载力的设计值；
结构或结构构性变形、裂键的翘定限值。2.2.2几何参数
天轮直径：
并架总商度井架商度；
立架扶轴线叫的距离：
容帮外形尺寸：
提升钢绳的间距
立渠轴线至横梁内划边缘的距离：器与榄之间的净距离
笋斗御藏时的外仰部分尺
一钢组中心线之间的夹角。
计算系数
运行阻九系数；
挡风系数；bzxZ.net
凿井事故增大系数；
结构亚要性系数
求久荷或重力荷载的分项系数：风荷载的分项系数；
YEt -YEv
分别为水平，暨向地露作用的分项系数：，笔个可变荷极的分项系数
归——第个可变荷载的组合值系数：第个可变荷较的谁永久值系数。2.2.4其他
X—平行于轴的力；
Y—平行于轴的力;
Z—平行于 轴的力;
钢绳张力的水平分力；
钢绳张力的垂直分力；
锅绳张力的合力。
3布置与选型
3.1布置原则
3.1.1、升架布置应根据提升工艺、抗露烈度，环境条件，工程地质和加工安装等的要求，并经技术经济比较后确定。3.1.2有条件时，生产用架应兼作凿非用并架，3.1.3当并架采用井口附近预组装平移工艺或利用生产非架凿井时，宜采用双斜撑式并架。
3.1.4排架构筑物防蓄设计，应符合现行国家标准《建筑物防雷设计规范GB50057的规定。
3.2竖向布
3.2.1并架总高度片，应由十艺确定。并架商接分段尽寸，应符合下列规定（见图3.2.1）：
图3.2.1并采度股图
0—支承崛架：1井题：2—容器：3—冠挂装经：4—防披采：5—下天轮;G—1:天轮;7—均;8—架,9—提升机
