GB/T 9034-1988
基本信息
标准号： GB/T 9034-1988
中文名称：双音多频式按键电话机技术要求
标准类别：国家标准(GB)
英文名称： Technical requirements for dual-tone multi-frequency push-button telephones
标准状态：已作废
发布日期：1988-04-13
实施日期：1988-10-01
作废日期：2005-10-14
出版语种：简体中文
下载格式：.rar.pdf
下载大小：101358
标准分类号
标准ICS号：33.040.60
中标分类号：通信、广播>>通信设备>>M40电话通信设备
关联标准
替代情况：作废;
出版信息
页数：3页
标准价格：8.0 元
相关单位信息
复审日期：2004-10-14
起草单位：上海电讯器材厂
归口单位：信息产业部（通信）
发布部门：信息产业部（通信）
主管部门：信息产业部（通信）
标准简介
本标准对双音多频式按键电话机规定了一般要求。本标准适用于普通型双音多频式按键电话机(以下简称话机)。 GB/T 9034-1988 双音多频式按键电话机技术要求 GB/T9034-1988 标准下载解压密码：www.bzxz.net

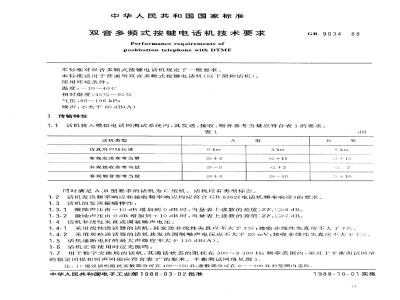

标准图片预览
标准内容
中华人民共和国国家标准
双音多频式按键电话机技术要求Performance requirements of
pushbutton telephone with DTMF本标准对双音多频式按键电话机规定了一般要求。本标准适用于普通型双音多频式按键电话机（以下筒称话机）。使用环境条件：
温度：—10～40℃
相对湿度：45%～95%
气压：86~～106kPa
噪声：不大于60dB(A）
1传输特性
GB 903488
1.1话机接入模拟电话网测试系统内，其发送、接收、侧音参考当量应符合表1的要求。表1
话机类型
仿真用户线长度
客观发送参考当量
客观接收参考当量
客观侧音参考当量免费标准bzxz.net
同时满足A,B型要求的话机为C型机。话机应有类型标志。3km
1.2话机发送频率响应和接收频率响应均应符合GB6362《电话机频率响应》的要求。1.3话机的发送振幅特性：
1.3.1激励声压由一10dB增加到0dB时，当量表读数的差值|ZF,I≥9dB。1.3.2激励声压由0dB增加到十10dB时，当量表上读数的差值ZF1≥7dB。1.4话机非线性失真或调制噪声电压：13
1.4.1采用线性送话器的话机，其发送非线性失真应不大于7%；接收非线性失真应不人于7%。d3
1.4.2采用炭粒送话器的话机其发送调制噪声电压应不大于20mV；接收非线性失真应不大于7%。1.5话机通断电时的最大声级应不大于110dB（A）。1.6话机正常使用时应无振鸣。
1.7用于数字交换局的话机，其通话状态的阻抗在300～3400Hz频率范围内，相对于平衡测试网络的稳定回损和回声问损应符合表2的要求。平衡测试网络见图1.注：1）建议话机阻抗实数部分可在400～7000，虚数部分可在0～300α的范用内选取。中华人民共和国电子工业部1988-03-02批准1988-10-01实施
稳定平衡回损
回声平衡回损
2、收铃特性
GB 9034-—
近期（1990年12月31日止）
2.1收铃功率灵敏度应不大于80mVA。2.2收铃声级应不小于70dB(A）。远期（1991年1月1日起）
2.3具有铃声调节装置的话机，在低铃声位的收铃声级应不小于55dB（A）。2.4收铃状态阻抗应不小于3k2。3直流特性
3.1话机取机状态的直流电阻应不大于3000。设“R键时话机直流电阻允许增加50α3.2话机挂机状态的漏电流应不大于5μA。4号盘
4.1号盘键盘应符合GB9035《电话用双音多频式按键号盘技术要求》中1的要求。当按键的行程小于1mm时，应有报键指示。
4.2号盘的双音多频信号的频率组合、频率允差和电平应符合GB9035中2.1条的要求。4.3发号时，信号持续时间和相邻两组双音多频信号的时间间隔应符合GB9035中2.2条的要求。4.4发号时，信号中无用频率分量的总功率电平应符合GB9035中2.3条的要求。4.5不发号时，双音多频信号的电平应符合GB9035中2.4条的要求。4.6话机话音发送电平在发号时应衰减60dB以上。4.7
发号时，话机回授音的声级应在65-~85dB范围内。号盘的每个按键使用5×105次后，应符合4.2条的要求，5“R\键
5.1设“R”键的话机，“R\键应设在号盘按键排列以外的适当位置，并应符合GB9035中1.6、1.7条的要求。
5.2“R”键作用时，问路中断时间应为90土40ms；断开电阻应不小于100k2。6安全性
6.1话机在正常大气条件下，承受频率为50Hz，有效值为500V的正弦交流电压1min应无飞弧和击18
穿现象。
GB9034—88
6.2话机在正常大气条件下，绝缘电阻应不小于50Mα。7基本环境适应性
7.1话机在一10℃C低温和40C高温时，其客观发送、接收参考当量允许偏离指标3d13.并应符合2.2、4.2条、第9章的要求。
7.2话机经一40℃和55C温度贮存，在正常大气条件下恢复后，应符合1.1、2.2、4.2条、第9章的要求。
7.3话机经频率范围10～55Hz、位移幅值0.35mm扫频振动后，应无机械损伤和结构松动现象.并应符合1.1条中客观发送、接收参考当量及2.2、4.2条、第9章的要求。7.4话机经峰值加速度100m/s、脉冲持续时间16ms碰撞后，应无机械损伤和结构松动现象，并应符合1.1条中客观发送、接收参考当量及2.2、4.2条、第9章的要求。7.5话机在温度40C、相对湿度90%~95%时，其客观发送、接收参考当量允许偏离指标3d13，绝缘电阻应不小于5MQ，并应符合2.2、1.2条、第9章的要求。7.6话机经！000mm高度自由跌落丁混凝士面或钢面上，应能正常通话、收铃，外壳、于柄应无裂痕并应符合4.2条的要求。
8叉簧
8.1手柄重量（包括送受话器)与叉簧启动压力之比应大于1.5：1。8.2话机叉簧经20万次动作后，应符合1.1条中客观发送，接收参考当量及2.2、4.2条的要求9表面质量
话机外壳、手柄的表面均应无损伤和疤痕，金属零件和部件无伤痕、裂纹和锈蚀等现象。10话机绳
话机绳的寿命在产品技术条件中规定。11可靠性
话机平均无故障工作时间（MTBF）应不小于3000h。附加说明：
本标准由电子工业部标准化研究所归口。本标准出上海电讯器材厂、邮电部电信传输研究所负责起草。f9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
