GB/T 9120.3-2000
基本信息
标准号： GB/T 9120.3-2000
中文名称：榫槽面对焊环板式松套钢制管法兰
标准类别：国家标准(GB)
英文名称： Tongue and groove face welded ring plate loose sleeve steel pipe flange
标准状态：现行
发布日期：2000-09-02
实施日期：2001-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：155829
标准分类号
标准ICS号：流体系统和通用件>>管道部件和管道>>23.040.60法兰、管接头及其连接件
中标分类号：机械>>通用零部件>>J15管路附件
出版信息
出版社：中国标准出版社
页数：5页
标准价格：10.0 元
相关单位信息
首发日期：1988-04-25
复审日期：2004-10-14
起草单位：机械科学研究院
归口单位：全国管路附件标准化技术委员会
发布部门：国家质量技术监督局
主管部门：中国机械工业联合会
标准简介
本标准规定了公称压力PN为1.6、2.5和4.0MPa的榫槽面对焊环板式松套钢制管法兰的型式和尺寸。本标准适用于公称压力PN1.6～PN4.0MPa的榫槽面对焊环板式松套钢制管法兰。 GB/T 9120.3-2000 榫槽面对焊环板式松套钢制管法兰 GB/T9120.3-2000 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

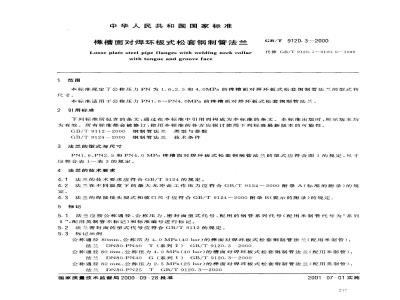

1范围
中华人民共和国国家标准
槿槽面对焊环板式松套钢制管法兰Loose plate steel pipe flanges with welding neck collarwith tongue and groove face
GB/T9120.3—2000
代替GB/T9120.59120.6--1988
本标准规定了公称压力PN为1.6、2.5和4.0MPa的样槽面对焊环板式松套钢制管法兰的型式和尺寸。
本标谁适用于公称压力PN1.6～PN4.OMPa的槽面对焊环板式松套钢制管法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9112-2000钢制管法兰类型与参数GB/T9124-2000钢制管法兰技术条件3法兰的型式与尺寸
PN1.6、PN2.5和PN4.0MPa样槽面对焊环板式松套钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表3的规定。
4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定。4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124一2000附录A（标准的附录）的规定。
4.3法兰的焊接接头型式和坡口尺寸应符合GB/T9124一2000附录B（提示的附录）的规定5标记
5.1法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列I”，配用英制管不标记)和标准编号进行标记。5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例
公称通径80mm、公称压力4.0MPa（40bar）的面对焊环板式松套钢制管法兰（配用米制管）：法兰DN80-PN40T（系列I）GB/T 9120.3~2000公称通径80mm、公称压力4.0MPa（40bar）的槽面对焊环板式松套钢制管法兰（配用米制管）：法兰DN80-PN40G（系列1）GB/T9120.3--2000公称通径80mm、公称压力2.5MPa（25bar）的面对焊环板式松套钢制管法兰（配用英制管）：法兰 DN80-PN25 T GB/T 9120.3-—2000国家质量技术监督局2000-09-28批准2001：07-01实施
GB/T9120.3-2000
公称通径80mm，公称压力2.5MPa（25bar)的槽面对焊环板式松套钢制管法兰（配用英制管）：法兰DN80-PN25GGB/T9120.3--2000N
图1槽面(TG)对焊环板式松套钢制管法兰适用于PN1.6、PN2.5和PN4.0MPa）218
GB/T9120.3—2000bzxZ.net
9120.3-—2000
GB/T 9
GB/T9120.3—2000
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
