GB/T 9121.2-2000
基本信息
标准号： GB/T 9121.2-2000
中文名称：凹凸面平焊环板式松套钢制管法兰
标准类别：国家标准(GB)
英文名称： Concave and convex flat welding ring plate loose sleeve steel pipe flange
标准状态：现行
发布日期：2000-09-02
实施日期：2001-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：140101
标准分类号
标准ICS号：流体系统和通用件>>管道部件和管道>>23.040.60法兰、管接头及其连接件
中标分类号：机械>>通用零部件>>J15管路附件
出版信息
出版社：中国标准出版社
页数：5页
标准价格：10.0 元
相关单位信息
首发日期：1988-04-25
复审日期：2004-10-14
起草单位：机械科学研究院
归口单位：全国管路附件标准化技术委员会
发布部门：国家质量技术监督局
主管部门：中国机械工业联合会
标准简介
本标准规定了公称压力PN为1.6、2.5和4.0MPa的凹凸面平焊环板式松套钢制管法兰的型式和尺寸。本标准适用于公称压力为PN1.6～PN4.0MPa的凹凸面平焊环板式松套钢制管法兰。 GB/T 9121.2-2000 凹凸面平焊环板式松套钢制管法兰 GB/T9121.2-2000 标准下载解压密码：www.bzxz.net

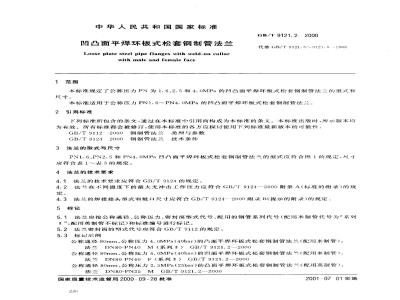

标准图片预览
标准内容
1范围
中华人民共和国国家标准bzxZ.net
凹凸面平焊环板式松套钢制管法兰Loose plate steel pipe flanges with weld-on collarwith male and female face
GB/T 9121.2-: 2000
代替GB/T 9121.5-9121,61988
本标准规定了公称压力PV为1.6、2.5和4.0MPa的凹凸面平焊环板式松套钢制管法兰的型式和尺寸。
本标准适用于公称压力PN1.6～PN4.OMPa的凹凸面平焊环板式松套钢制管法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T91122000钢制管法兰类型与参数GB/T9124：2000钢制管法兰技术条件3法兰的型式与尺寸
PV1.6、PN2.5和PN4.0MPa凹凸面平焊环板式松套钢制管法的型式应符合图1的规定，尺寸应符合表1～表3的规定。
4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定。4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124--2000附录A（标准的附录）的规定。
4.3法兰的焊接接头型式和坡口尺寸应符合GB/T9124--2000附录B（提示的附录）的规定，5标记
5.1法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列I”，配用英制管不标记)和标准编号进行标记。5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例
公称通径80mm、公称压力4.0MPa（40bar）的凸面平焊环板式松套钢制管法兰（配川米制管）：法兰DN80-PN40M（系列I）GB/T9121.2--2000公称通径80mm、公称压力4.0MPa（40bar）的凹面平焊环板式松套钢制管法兰（配用米制管）：法兰DN80PN40F（系列I）GB/T9121.2--2000公称通径80mm、公称压力2.5MPa（25bar）的凸面平焊环板式松套钢制管法兰（配用英制管）：法兰DN80-PN25M GB/T 9121.2—2000国家质量技术监督局2000-09-28批准230
2001-0701实施
GB/T 9121.2—2000
公称通径80mm、公称压力2.5MPa（25bar）的凹面平焊环板式松套钢制管法兰（配用英制管）：法兰DN80-PN25FGB/T9121.2--2000K
图1凹凸面（MF)平焊环板式松套钢制管法兰（适用于PN1.6、PN2.5和PN4.OMPa）231
GB/T9121.2-2000
GB/T9121.2-
GB/T 9121. 2-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
