本标准规定了液压四油口方向控制阀安装面尺寸及相关数据。本标准适用于液压四油口方向控制阀及其连接板或集成块。 GB/T 2514-2008 液压传动 四油口方向控制阀安装面 GB/T2514-2008 标准下载解压密码：www.bzxz.net

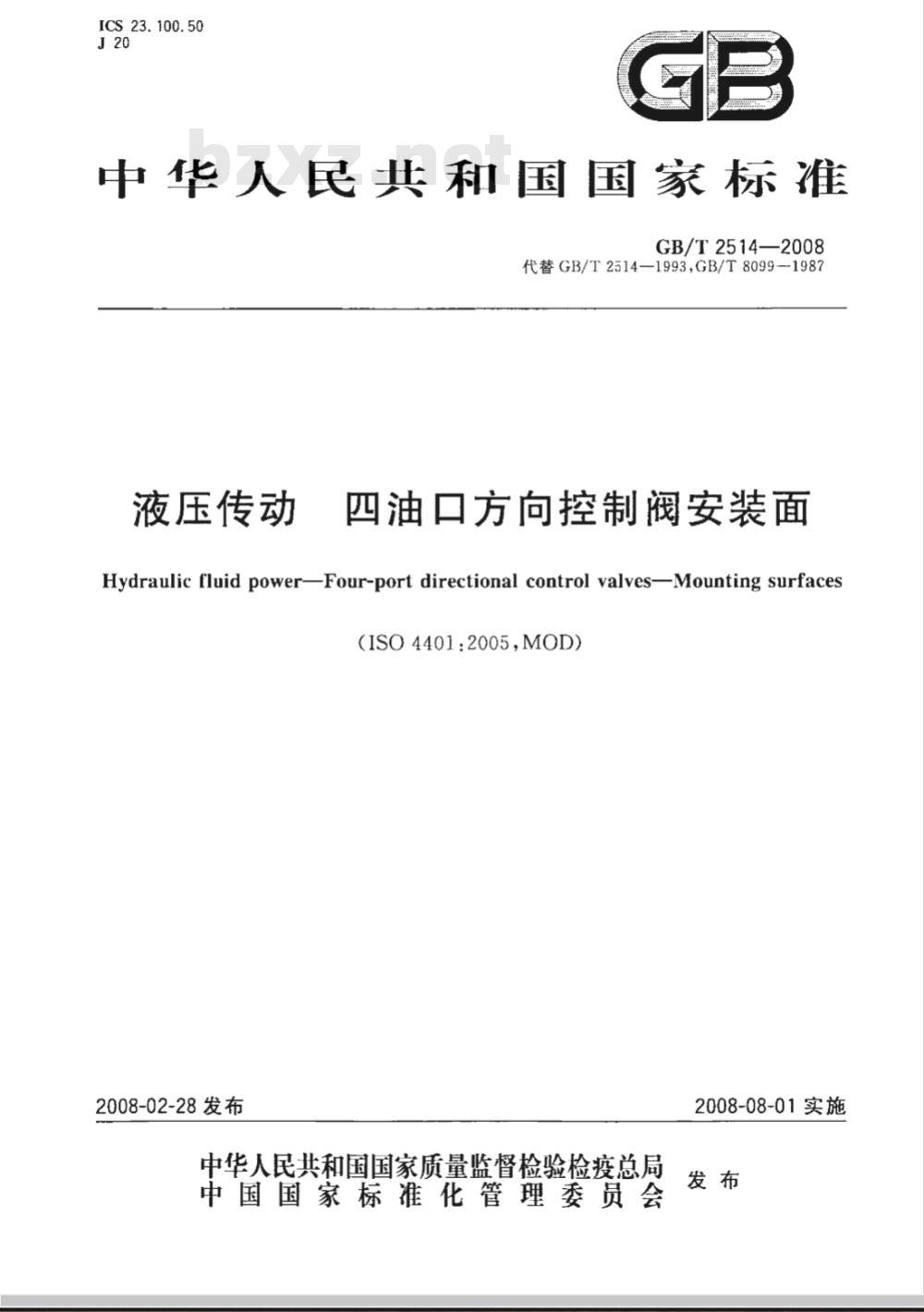

ICS23.100.50
中华人民共和国国家标准
GB/T2514—2008
代替GB/T2514—1993,GB/T8099—1987液压传动
四油口方向控制阀安装面
Hydraulic fluid powerFour-port directional control valvesMounting surfaces(IS04401:2005,MOD）
2008-02-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2008-08-01实施
GB/T2514-—2008

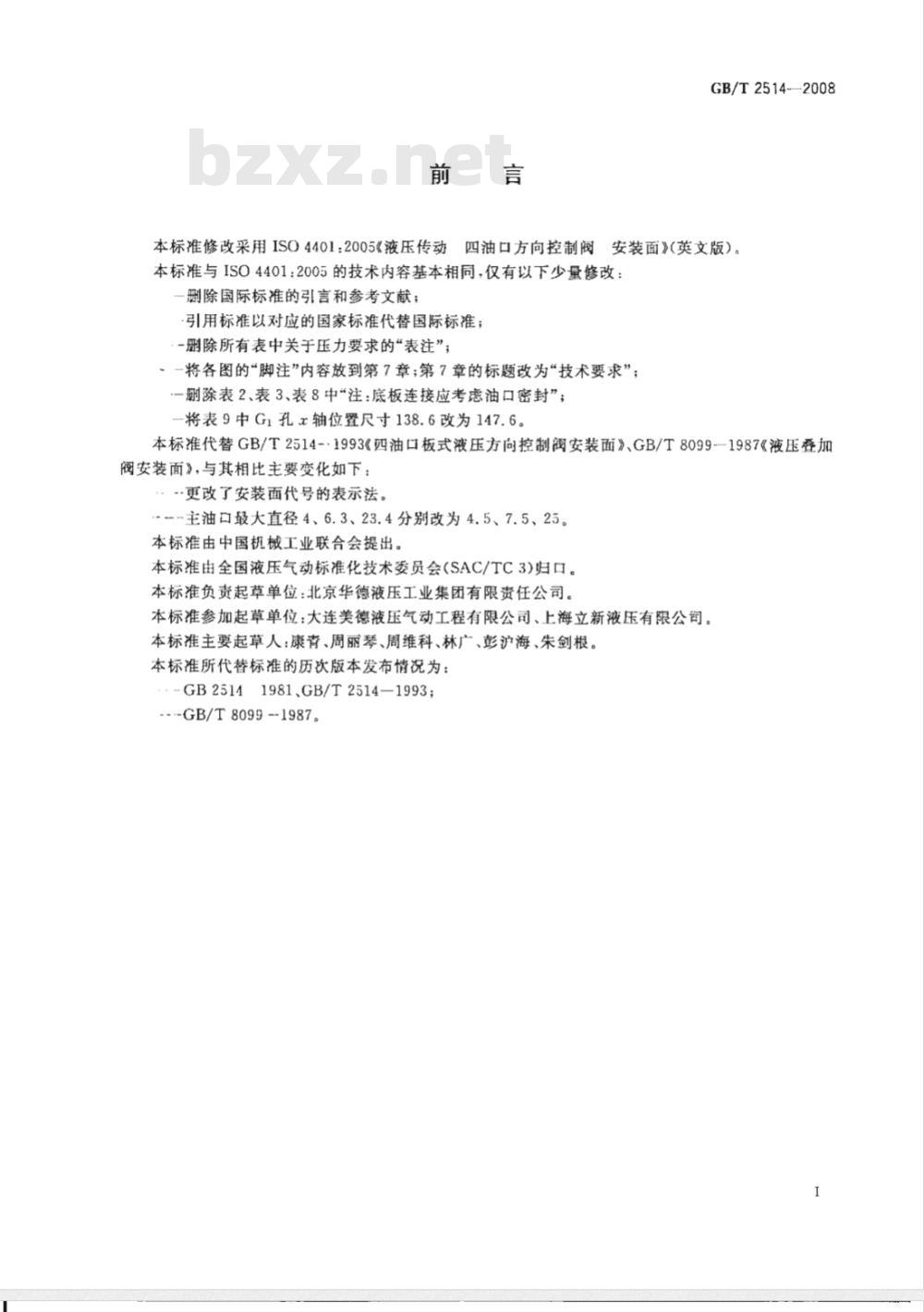

本标准修改采用ISO4401:2005《液压传动四油口方向控制阀安装面》（英文版）。本标准与ISO4401：2005的技术内容基本相同，仅有以下少量修改：删除国际标准的引言和参考文献；引用标准以对应的国家标准代替国际标准；一删除所有表中关于压力要求的“表注”；、一将各图的“脚注”内容放到第7章；第7章的标题改为“技术要求”；一删除表2、表3、表8中“注：底板连接应考虑油口密封”；一将表9中G孔轴位置尺寸138.6改为147.6。本标准代替GB/T2514-·1993《四油口板式液压方向控制阀安装面》、GB/T8099-—1987《液压叠加阀安装面》，与其相比主要变化如下：更改了安装面代号的表示法。
--主油口最大直径4、6.3、23.4分别改为4.5、7.5、25。本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会(SAC/TC3)归口。本标准负责起草单位：北京华德液压工业集团有限责任公司。本标准参加起草单位：大连美德液压气动工程有限公司、上海立新液压有限公司。本标准主要起草人：康青、周丽琴、周维科、林广、彭沪海、朱剑根。本标准所代替标准的历次版本发布情况为：:-GB25141981、GB/T2514—1993;--GB/T8099--1987。

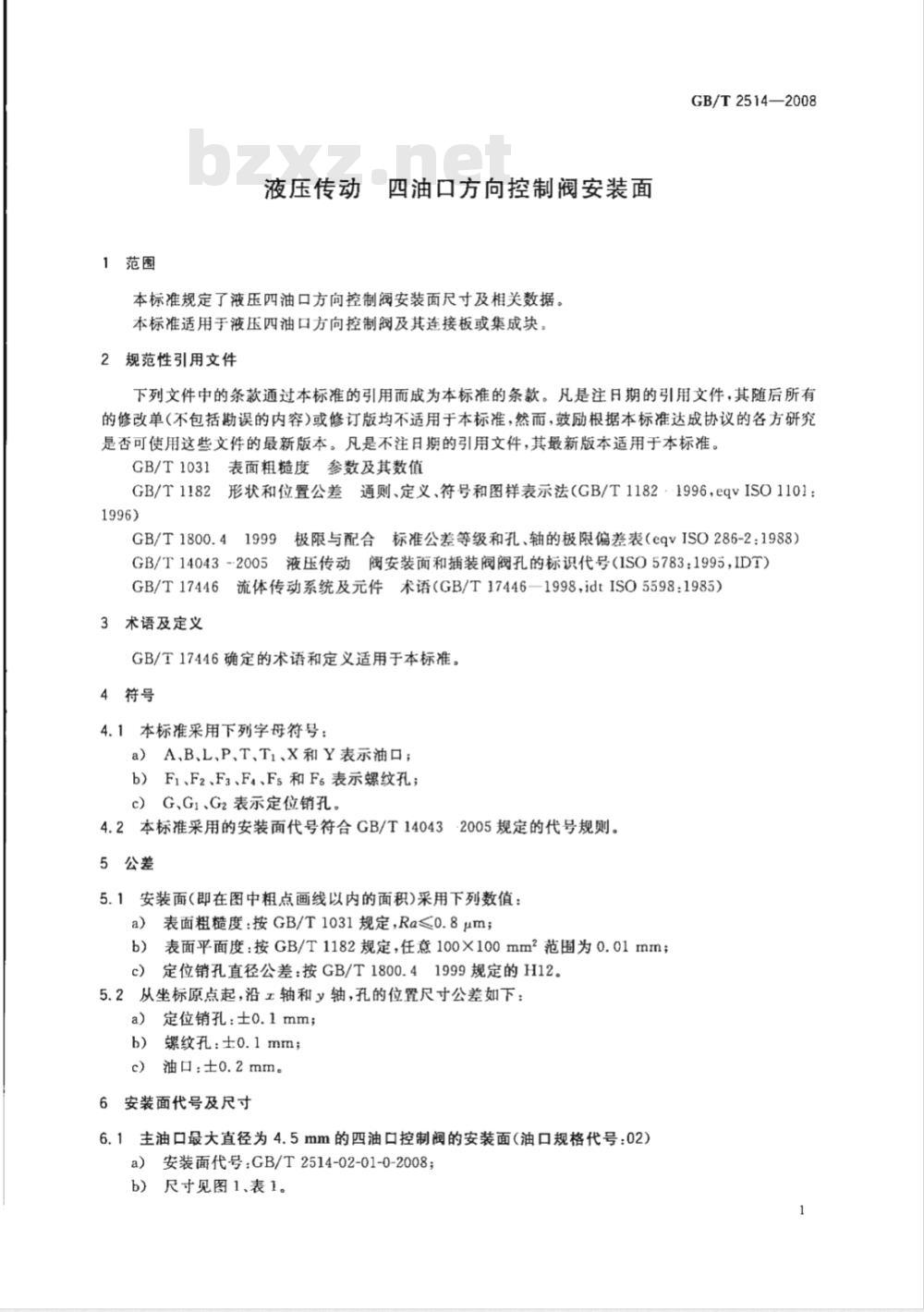

1范围
四油口方向控制阀安装面
液压传动
本标准规定了液压四油口方向控制安装面尺寸及相关数据。本标准适用于液压四油口方向控制闵及其连接板或集成块：2规范性引用文件
GB/T2514—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1031表面粗糙度参数及其数值GB/T1182形状和位置公差通则、定义、符号和图样表示法(GB/T1182·1996，eqvISO1101：1996)
GB/T1800.41999极限与配合标准公差等级和孔、轴的极限偏差表（eqVISO286-2：1988）GB/T14043-2005液压传动阀安装面和插装阀阀孔的标识代号（1SO5783：1995，IDT）GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985）3术语及定义
GB/T17446确定的术语和定义适用于本标准。4符号
4.1本标准采用下列字母符号：
a）A、B、L、P、T、T1、X和Y表示油口；b）F1、F2、F3、F4、Fs和F6表示螺纹孔；C）G、G1、G2表示定位销孔。
4.2本标准采用的安装面代号符合GB/T1404332005规定的代号规则。
5公差
5.1安装面(即在图中粗点画线以内的面积)采用下列数值：a）表面粗糙度：按GB/T1031规定，Ra≤0.8μm；表面平面度：按GB/T1182规定，任意100×100mm2范围为0.01mm；b）美
c）定位销孔直径公差：按GB/T1800.41999规定的H12。5.2从坐标原点起，沿工轴和y轴，充的位置尺寸公差如下：a）定位销孔：士0.1mm；
螺纹孔：士0.1mm；
油口：士0.2mm。
6安装面代号及尺寸
6.1主油口最大直径为4.5mm的四油口控制阀的安装面（油口规格代号：02）a）安装面代号：GB/T2514-02-01-0-2008；b）尺寸见图1、表1。
GB/T2514—2008

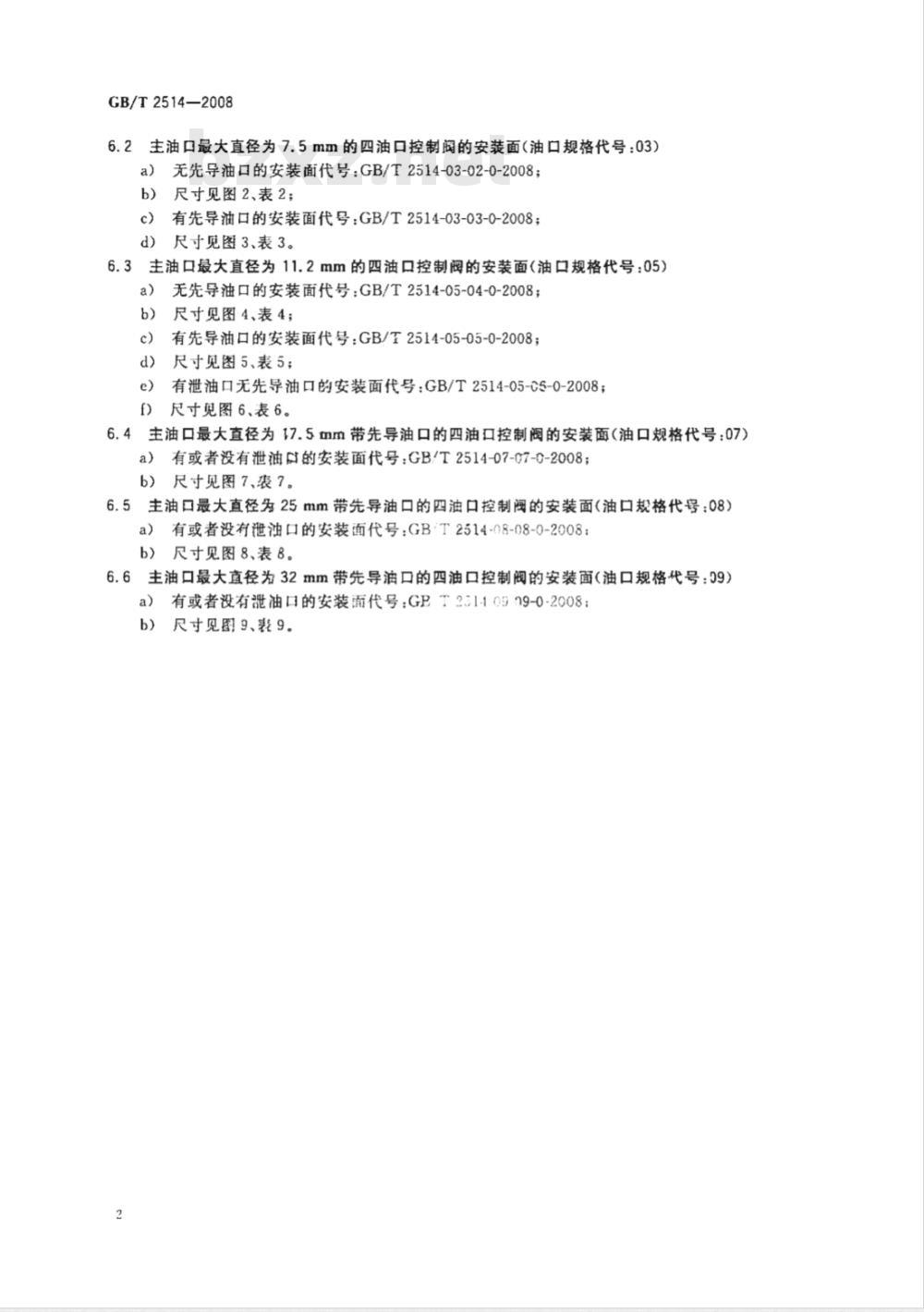

6.2主油口最大直径为7.5mm的四油口控制阀的安装面（油口规格代号：03）无先导油口的安装面代号：GB/T2514-03-02-0-2008；a）
尺寸见图2、表2；
有先导油口的安装面代号：GB/T2514-03-03-0-2008；c）
尺寸见图3、表3。
6.3主油口最大直径为11.2mm的四油口控制阀的安装面（油口规格代号：05）无先导油口的安装面代号：GB/T2514-05-04-0-2008；a）
尺寸见图4、表4；
有先导油口的安装面代号：GB/T2514-05-05-0-2008；d)
尺寸见图5、表5；
有泄油口无先导油口的安装面代号：GB/T2514-05-05-0-2008；尺寸见图6、表6。
主油口最大直径为17.5mm带先导油口的四油口控制阀的安装面（油口规格代号：07）有或者没有泄油的安装面代号：GB/T2514-07-07-0-2008；a
b）尺寸见图7、袭7。
6.5主油口最大直径为25mm带先导油口的四油口控制阀的安装面（油口规格代号：08）a）有或者没有泄油口的安装面代号：GB‘T2514-08-08-0-2008：b）尺寸见图8、表8。
6主油口最大直径为32mm带先导油口的四油口控制阀的安装面（油口规格代号：09）a）有或者没有泄油口的安装面代号：GPT2:1-10909-0-2008：b）尺寸见图9、表9。
见7.3；
d见7.4。
安装面代号：GB/T2514-02-01-0-2008≥40
GB/T2514—2008

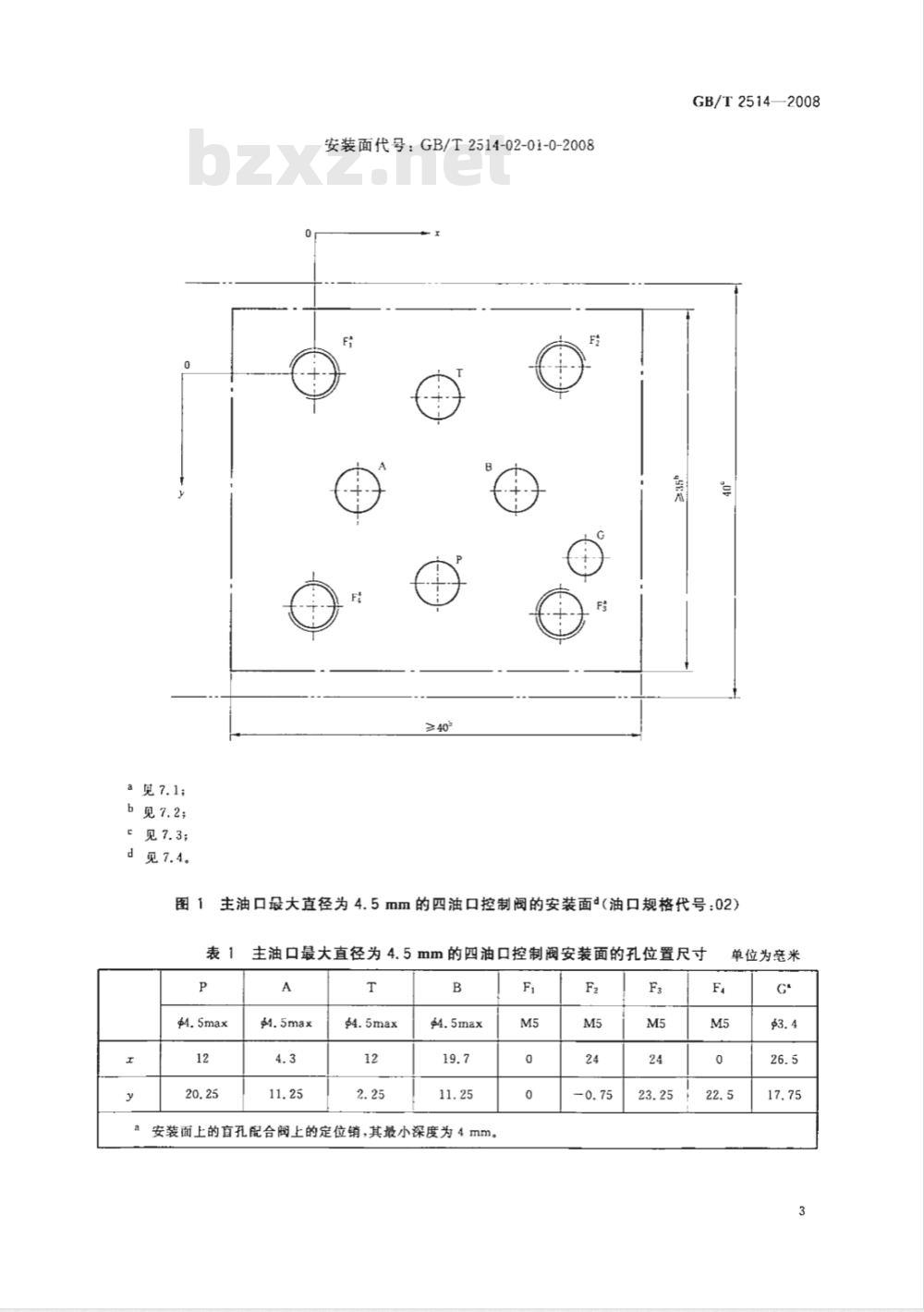

图1主油口最大直径为4.5mm的四油口控制阀的安装面（油口规格代号：02）主油口最大直径为4.5mm的四油口控制阀安装面的孔位置尺寸表1
安装面上的盲孔配合阀上的定位销，其最小深度为4mm。F
单位为毫米
GB/T2514—2008
a见7.1；
b见7.2；
见7.3；
d见7.4。
安装面代号：GB/T2514-03-02-0-2008主油口最大直径为7.5mm无先导油口的四油口控制阀的安装面（.油口规格代号：03）图2
主油口最大直径为7.5mm无先导油口的四油口控制阀安装面的孔位置尺寸表2
单位为米
安装面上的盲孔配合阅上的定位销，其设小深度为4mm。F
a见7.1；
b见7.2；
见7.3；
见7.4。
安装面代号：GB/T2514-03-03-0-200851
GB/T2514—2008
图3主油口最大直径为7.5mm有先导油口的四油口控制阀的安装面（油口规格代号：03)表3主油口最大直径为7.5mm有先导油口的四油口控制阀安装面的孔位置尺寸单位为旁米
安装面上的孔配合阀上的定位销，其最小深度为4mm。F
p3.3max3.3max
GB/T25142008
a见7.1；
6见7.2；
见7.3；
该孔是可选择的。
安装面代号：GB/T2514-05-04-0-200872
图4主油口最大直径为11.2mm无先导油口的四油口控制阀的安装面（油口规格代号：05）表4主油口最大直径为11.2mm无先导油口的四油口控制阀安装面的孔位置尺寸单位为旁米
T:(可选择的)
a见7.1；
见7.3；
该孔是可选择的。
安装面代号：GB/T2514-05-05-0-2008GB/T2514—2008
图5主油口最大直径为11.2mm有先导油口的四油口控制阀的安装面d（油口规格代号：05）表5主油口最大直径为11.2mm有先导油口的四油口控制阀安装面的孔位置尺寸单位为旁米
911. 2max
T(可选择的)
GB/T2514—2008
a见7.1；
b见7.2；
见7.3；
e该孔是可选择的。
安装面代号：GB‘T2514-05-06-0-2008图6主油口最大直径为11.2mm有泄油口无先导油口的四油口控制阀的安装面d（油口规格代号：05）衰63
主油口设大直径为11.2mm有泄油口无先导油口的四油口控制阀安装面的孔位置尺寸单位为旁米
T,(可选择的）
b见7.2；
见7.3；
d见7.4。
安装面代号：GB/T2514-07-07-0-2008e122
GB/T2514—2008
图7主油口最大直径为17.5mm带先导油口的四油口控制阀的安装面（油口规格代号：07）主油口最大直径为17.5mm带先导油口的四油口控制阀安装面的孔位置尺寸表7
单位为旁米下载标准就来标准下载网
泄油口是可选的。
b安装面上的盲孔配合阀上的定位销，其最小深度为8mm。6.3mex
M10M10M10M10
1016101.6
.671.5
