ICS23.060.01
中华人民共和国国家标准
GB/T21465-—2008
阀门·
Terminologyforvalves
2008-02-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-08-01实施
自本标准实施之日起，JB/T2765—1981《阀门名词术语》作废。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188）归口GB/T21465—2008下载标准就来标准下载网
本标准起草单位：合肥通用机械研究院、武汉锅炉集团阀门有限责任公司、上海良工阀门实业有限公司、上海市通用机械技术研究所、上海耐莱斯·詹姆斯伯雷阀门有限公司、杭州华惠阀门有限公司。本标准主要起草人：黄明亚、刘晓春、吕召政、杨恒、孔彪龙、邬佑清、陈立龙、胡军、冯燕。专用
csres。
1范围
本标准适用于各类阀门。
2术语
阀门valve
阀门术语
用来控制管道内介质的，具有可动机构的机械产品的总体。2.2阀门分类
2.2.1按结构分类
闸阀gate valve
启闭件（闸板）由阀杆带动，沿阀座（密封面）作直线升降运动的阀门。2.2.1.2
截止阀
globevalve,stop valve
启闭件（阀瓣）由阀杆带动，沿阀座（密封面）轴线作直线升降运动的阀门。2.2.1.3
节流阀
throttle valve
通过启闭件（阀瓣）的运动，改变通路截面积，用以调节流量、压力的阀门。2.2.1.4
球阀ball valve
启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。2.2.1.5
蝶阀butterfly valve
启闭件（蝶板）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门2.2.1.6
隔膜阀diaphragmvalve
GB/T21465—2008
启闭件（隔膜）在阀内沿阀杆轴线作升降运动，通过启闭件（隔膜）的变形将动作机构与介质隔开的阀门。
plugvalve
旋塞阀
启闭件（塞子）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。2.2.1.8
止回阀
check valve,non-return valve启闭件（阀瓣）借助介质作用力自动阻止介质逆流的阀门。2.2.1.9
安全阀
safety valve.pressure
当管道或设备内介质压力超过规定值时，启闭件（阀瓣）自动开启排放介质，低于规定值时，启闭件（阀瓣）自动关闭。对管道或设备起保护作用的阀门。1
GB/T214652008
减压阀pressure reducing valve通过启闭件（阀瓣）的节流，将介质压力降低，并借助阀门压差的直接作用，使阀后压力自动保持在一定范围内的阀门。
疏水阀steam trap
自动排放凝结水并阻止蒸汽随水排出的阀门。2.2.1.12
排污阀
blow-down valve
用于锅炉，压力容器等设备排污的阀门2.2.1.13
调节阀（控制阀）
control valve,a
启闭件（阀瓣）预定使用在关闭与量、压力或温度的阀门。
分配阀
dividing valy
通过改变启闭件的位置
混合阀
mixing valy
stingvalve
并启任何位置，通过启闭件（阀瓣）改变通路截面积，以调节流一个共同进口流量的比例以形成两个或多个出口流量的阀门。通过改变启闭件的位置来影响两个或多个进口流量的比例以形成一个共同出口流量的阀门。2.2.1.16
水力控制阀hydraulic control valve利用水力控制原理，通过不同的构造实现多用途控制功能的阀门总称。2.2.2按驱动方式分类
手动阀门manual operatedvalve借助手轮，手柄、杠杆或链轮等，由人力来操作的阀门。2.2.2.2
电动阀门 electrical operated valve用电动装置、电磁或其他电气装置操作的阀门。2.2.2.3
液动或气动阀门hydraulically/pneumaticallyoperatedvalve借助液体（水，油等液体介质）或空气的压力操作的阀门。2.2.3按压力、温度分类
低压阀门 low pressure yalve
公称压力不大于PN16的各种阀门。2.2.3.2
中压阀门middle pressurevalve公称压力为PN16～PN100（不含PN16）的各种阀门。2.2.3.3
高压阀门 high pressure valve公称压力PN1Q0~PNIQ00（不含PN100）的各种阀门。2

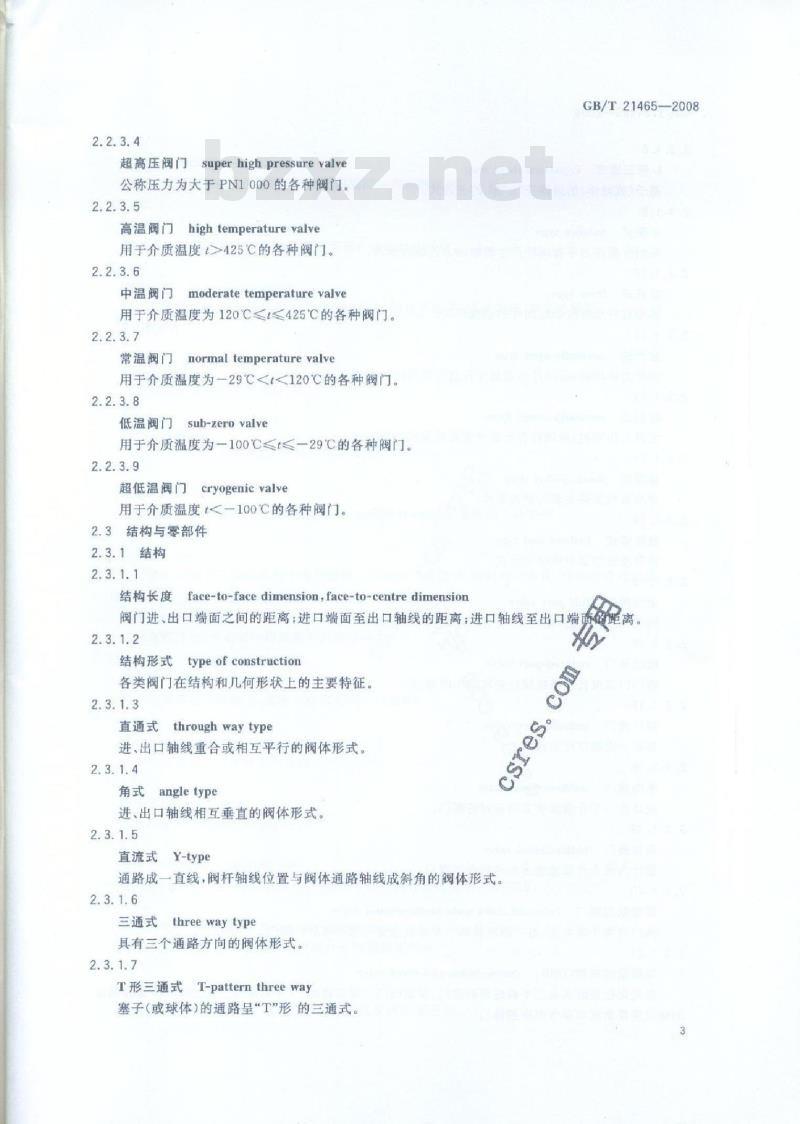

超高压阀门 superhigh pressurevalve公称压力为大于PN1000的各种阀门。2.2.3.5
高温阀门 high temperature valve用于介质温度>425℃的各种阀门。2.2.3.6
中温阀门moderate temperature valve用于介质温度为120℃≤≤425℃的各种阀门。2.2.3.7
常温阀门
normal temperature walve
用于介质温度为一29℃<<120℃的各种阀门。2.2.3.8
低温阀门 sub-zero valve
用于介质温度为—100℃≤≤一29℃的各种阀门。2.2.3.9
超低温阀门 cryogenic valve
用于介质温度<一100℃的各种阀门。2.3结构与零部件
2.3.1结构
结构长度face-to-facedimension，face-to-centredimension阀门进、出口端面之间的距离：进口端面至出口轴线的距离：进口轴线至出口端2.3.1.2
结构形式typeof construction
各类阀门在结构和几何形状上的主要特征。2.3.1.3
直通式throughwaytype
进、出口轴线重合或相互平行的阀体形式。2.3.1.4
angletype
进、出口轴线相互垂直的阀体形式。2.3.1.5
直流式Y-type
GB/T21465-2008
csres。
通路成一直线，阀杆轴线位置与阀体通路轴线成斜角的阀体形式。2.3.1.6
三通式 three way type
具有三个通路方向的阀体形式。2.3.1.7
T形三通式 T-pattern three way塞子（或球体）的通路呈“T”形的三通式。GB/T21465—2008
L形三通式 L-pattern three way塞子（或球体）的通路呈“L”形的三通式。2.3.1.9
平衡式 balancetype
利用介质压力平衡阀杆产生的轴向力的结构形式。2.3.1.10
杠杆式
levertype
采用杠杆原理带动启闭件的结构形式。2.3. 1.11
常开式
normally open type
无外力作用时，启闭件自动处于开启位置的结构形式2.3.1.12
常闭式
normally closed type
无外力作用时，启闭件自动处于关闭位置的结构形式。2.3.1.13
保温式
steam jackettype
带有蒸汽加热夹套的结构形式。2.3.1.14
波纹管式
bellows seal type
带有波纹管密封的结构形式。
全径阀门 full-portvalve
阀门内所有流道内径尺寸与管道口2.3.1.16
缩径阀门reduced-port valve
阀门内流道孔通径按规定要求
缩口阀门reduced-bore yalve
具有一定缩口比的阀门0
unidirectional valve
单向阀门
守相同的阀门。
小的阀门。
设计为一个介质流动方向密封的阀门。2.3.1.19
双向阀门 bidirectional valve设计为两个介质流动方向均密封的阀门。2.3.1.20
双座双向阀门twin-seat，bothseats bi-directional,valve阀门有两个密封座，每个阀座的两个介质流动方向均可密封的阀门。2.3.1.21
双锁紧泄放阀（DBB）
double-block-and-bleed valve在关闭位置时具有二个阀座面的阀门，锁紧阀门二端的流动（二个阀座面之间的有一个通过阀体上的接口连接泄放口排气的中腔体）。4
上密封 back seal
当阀门全开时，阻止介质由填料函处渗漏的一种密封结构。2.3.1.23
压力密封 pressure seal
利用介质压力使阀体与阀盖连接处实现自动密封的结构。2.3.1.24
type of connection
连接形式
GB/T21465—2008
阀门与管道或设备的连接所采用的各种方式（如法兰连接、螺纹连接、焊接连接等）。2.3.2零部件
壳体shell
与介质直接接触的承压部件。
与管道（或设备）直接连接，构成介质流通流道的零件2.3.2.3
Ebonnet
与阀体相连并与阀体（或通过其他零件，如隔膜等）构成2.3.2.4
身腔的主要零件。
启闭件
用于截断或调节介质流通的零件的统称。如闸阀中的闸板、蝶阀中的蝶板、球阀中的球体等。2.3.2.5
阀座seat
密封面sealingface,surface
启闭件与阀座紧密贴合，起密封作用的两个接触面。2.3.2.7
阀杆stem，spindle
将启闭力传递到启闭件上的零件。2.3.2.8
阀杆螺母yokenut
与阀杆螺纹构成运动副的零件。2.3.2.9
填料函（填料箱）stuffingbox
在阀盖（或阀体）上，充填填料，用来阻止介质由阀杆处泄漏的一种结构。2.3.2.10
填料压盖gland，gland flangeone-piece gland用以压紧填料以达到阻止介质沿阀杆处泄漏的填充物。2.3.2.11
填料packing·packing rings
装人填料函（填料箱）中，阻止介质沿阀杆处泄漏的填充物。GB/T21465—2008
填料垫packing seat,packing washer支承填料，保持填料密封的零件。2.3.2.13
支架yoke
在阀盖或阀体上，用于支承阀杆螺母或驱动装置的零件。2.3.2.14
撞击手轮 impact hand wheel
利用撞击作用力以减轻阀门操作力的手轮结构。2.3.2.15
阀瓣（阀芯）disc(valve core）截止阀、节流阀、止回阀、控制阀等阀门中的启闭件、2.4闸阀
2.4.1闸阀分类
outside screw rising stem type gate valve明杆闸阀
阀杆作升降运动，其传动螺纹在体腔外部的闸阀。2.4.1.2
暗杆闸阀inside screw non-rising stem typegatevalve阀杆作旋转运动，其传动螺纹在体腔内部的闸阀。2.4.1.3
楔式闸阀wedge gate valve
闸板的两侧密封面成楔形的闸阀。2.4.1.4
平行式闸阀parallel gate valve,parallel slide valve闸板的两侧密封面相互平行的闸阀。2.4.2闸阀零部件
闸板wedge
闸阀中的启闭件，其型式有单闸板（刚性闸板、弹性闸板），双闸板。2.4.2.2
单闸板
singlegate
整体制造的一种刚性或弹性的闸板结构。2.4.2.3
刚性闸板 rigid gate
能产生弹性变形的一种单闸板结构。2.4.2.4
弹性闸板flexible gate disc
能产生弹性变形的一种单闸板结构。2.4.2.5
双闸板doublegate
由两块闸板组成的一种闸板结构。6
楔式双闸板 wedge double gate由两块模形闸板组成的一种闸板结构。2.4.2.7
parallel double gate
平行式双闸板
由两块平行闸板组成的一种闸板结构。2.5球阀
浮动式球阀
floating ball valve
球体不带有固定轴的球阀。
固定式球阀
fixed ball valve
球体带有固定轴的球阀。
球体ball
球阀中的启闭件。
2.6蝶阀
垂直板式蝶阀
vertica disc type butterfly valve蝶板与阀体通路轴线垂直的蝶阀。2.6.2
inclined dise butterfly valve斜板式蝶阀
蝶板与阀体通路轴线成一倾斜角的蝶阀，2.6.3
蝶板disc
蝶阀中的启闭件。
2.7隔膜阀
屋脊式隔膜阀weirdiaphragm walve阀体流道中以屋脊形结构与隔膜构成密封副的隔膜阀。2.7.2
截止式隔膜阀globe diaphragm walve阀体与截止阀阀体形状相似的隔膜阀。2.7.3
隔膜diaphragm
隔膜阀中的启闭件。
2.8旋塞阀
填料式旋塞阀gland packing plug valve采用填料为密封圈的旋塞阀。
油封式旋塞阀 lubricated plug valve采用油脂密封的旋塞阀。
GB/T21465-2008
GB/T21465-2008
塞子plug
旋塞阀中的启闭件。
2.9止回阀
升降式止回阀liftcheckvalve
阀瓣沿阀瓣密封面轴线作升降运动的止回阀。2.9.2
升降立式止回阀
fvertical liftcheckvalve
阀瓣沿阀体通路轴线作升降运动的止回阀。2.9.3
swing check valve
旋启式止回阀
阀瓣绕体腔内销轴作旋转运动的止回阀。2.9.4
foot valve,bottom valve
安装在泵进口水端，保证泵进口端充满液体的一种止回阀。2.9.5
轴流式止回阀
axial flow check walve
阀体内腔表面、导流罩、阀瓣等过流表面应有流线型态，且前圆后尖。流体在其表面主要表现为层流，没有或很少有端流。
旋启多瓣式止回阀 multi-disc swing check valve具有二个以上阀瓣的旋启式止回阀，2.9.7
butterfly swing check valve
蝶式止回阀
形状与蝶阀相似，其阀瓣绕固定轴（无摇杆）作旋转运动的止回阀。2.9.8
销轴hinge pin
旋启式止回阀中，阀瓣绕其旋转的零件。2.9.9
摇杆arm
旋启式止回阀中，连接阀瓣与销轴，并绕销轴旋转的零件2.10安全阀
2.10.1安全阀分类
2. 10. 1. 1
弹簧式安全阀direct spring loaded safety walve利用压缩弹簧的力来平衡介质对阀瓣的作用力并使其密封的安全阀。2.10.1.2
杠杆式安全阀lever andweight loaded safetyvalve利用杠杆作用力来平衡介质对阀瓣的作用力并使其密封的安全阀。2.10.1.3
先导式安全阀 pilot operated safety valve依靠从导阀排出介质来驱动和控制主阀的安全阀。8
全启式安全阀 full liftsafetyvalve阀瓣开启高度等于或大于阀座喉径的1/4的安全阀2.10.1.5
微启式安全阀 low lift safety valve阀瓣开启高度为阀座喉径的1/40～1/20的安全阀。2.10.1.6
波纹管平衡式安全阀 bellows seal balance safety valve利用波纹管平衡背压的作用，以保持开启压力稳定的安全阀。2.10.1.7
双联弹簧式安全阀duplex safetyvalve将两个弹簧式安全阀并联，具有同一进口的安全阀组。2.10.1.8
直接载荷式安全阀direct-loadedsafetyvalveGB/T21465-2008
一种仅靠直接的机械加载装置如重锤、杠杆加重锤或弹簧来克服由阀瓣下介质压力所产生作用力的安全阀。
带动力辅助装置的安全阀 assisted safety yalve该安全阀借助一个动力辅助装置，可以在压力低于正常整定压力时开启。即使该装置失灵，阀门仍能满足本标准对安全阀的所有要求。2.10.1.10
带补充载荷的安全阀supplementary loaded safety valve这种安全阀在其进口压力达到整定压力前始终保持有一个用于增强密封的附加力。该附加力（补充载荷)可由外部能源提供，而在安全闯压力达到整定压力时应可靠地释放。补充载荷的大小应这样设定，即假定该载荷未能释放时，安前提下达到额定排量。
2.10.1.11
真空安全阀
vacuum relief ave
用来补充流体以防止容器内
流人。
2.10.1.12
仍能在其进口压力不超过国家法规规定的整定压力百分数的过高真空度的安全阀，当正常状况恢复后又重新关闭而阻止介质继续散开式安全阀
opedy sealed safety valve
介质会向大气排放的安全阀。
2.10.2安全阀零部件
调节螺母
adjusting screw
安全阀中调节弹簧压缩量的螺母。2.10.2.2
弹簧座
spring plate
安全阀中支承弹簧的零件。
导向套dise guide
安全阀中对阀瓣起导向作用的零件。GB/T21465—2008
反冲盘disc holder
安全阀中与阀瓣连接，用以改变介质流向、增加开启高度的零件。2.10.2.5
调节圈adjusting ring
安全阀中与阀座或导向套连接，用以调节安全阀性能使其达到正常工作状态的零件。2.10.3压力释放装置
pressure reliefdevice
压力释放装置
用来在承压设备处于异常状况时，防止其内部介质压力升高到超过预定压力的装置。2.10.3.2
重闭式压力释放装置reclosing pressurerelief device在动作后再行关闭的压力释放装置。2.10.3.3
非重闭式压力释放装置
non-reclosing pressure relief device在动作后保持开启的压力释放装置。2.10.3.4
爆破片装置bursting disk device一种由装置进出口静压差驱动的非重闭式压力释放装置scom
折断销装置breaking pindevice其功能是通过承压片的爆破而实现。一种由进口静压力驱动的非重闭式压力释放，其功能是通过承压件支承销承载截面的折断而csres
实现。
弯折销装置buckling pin device一种由进口静压力驱动的非重闭式压力释放装置，其功能是通过承压件支承销承载截面的弯折而实现。
剪切销装置shear pin device
实现。
一种由进口静压力驱动的非重闭式压力释放装置，其功能是通过承压件支承销承载截面的剪切而2.10.3.8
易熔塞装置 fusible plug device一种非重闭式压力释放装置，其功能是通过一个用具有适当熔点的材料制成的塞子的屈服或熔化而实现。
2.10.4安全阀的特性尺寸
排放面积 discharge area
阀门排放时流体通道的最小截面积。2.10.4.2
流道面积flowarea
阀进口端至关闭件密封面间流道的最小横截面积，用来计算无任何阻力影响时的理论流量。
