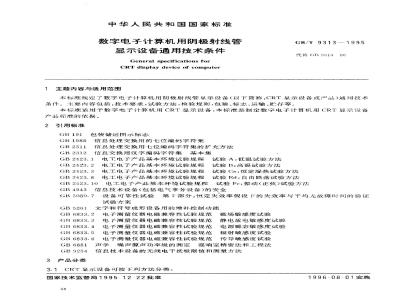

标准图片预览






标准内容

中华人民共和国国家标准
数字电子计算机用阴极射线管
显示设备通用技术条件
General specifications for
CRT dispiay device of computer1主题内容与适用范围
GB/T9313---1995
代替 GB 9313 88
本标准规定了数字电子计算机用阴极射线管显示设备(以下简称:CRT显示设备或产品)通用技术条件。主要内容包括技术要求,试验方法,检验规则,包装、标志、运输、贮存等。本标准适用于数字电子计算机用CRT显示设备,本标准是制定数字电子计算机用CRT显示设备产品标准的依据。
2引用标准
包装储运图示标志
信息处理交换用的七位编码字符集GB 1988
GB2311
信息处理交换用七位编码字符集的扩充方法GB2312信息交换用汉字编码字符集基本集GB2423.1
GB 2423. 2
GB 2423. 3
GB 2423. 8
电工电子产品基本环境试验规程试验A:低温试验方法电工电了产品基本环境试验规程试验B:高温试验方法电工电了产品基本环境试验规程试验Ca:恒定湿热试验方法电工电子产品基本环境试验规程试验Ed:白由跌落试验方法GB2423.10
电工电子产品基本环境试验规程试验Fc:振动(正弦)试验方法信息技术设备(包括电气事务设备)的安全GB 4943
GB5080.7设备可靠性试验第7部分:恒定失效率假设下的失效率与平均无故障时间的验证试验方案
文字和符号成形设备用的增补控制功能GB 5261
GB 6833. 2
电子测量仪器电磁兼容性试验规范磁场敏感度试验GB 6833.3
电子测量仪器电磁兼容性试验规范静电放电敏感度试验电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验GB 6833. 41
电子测量仪器电磁兼容性试验规范辐射敏感度试验GB 6833. 5
电子测量仪器电磁兼容性试验规范传导敏感度试验GB 6833. 6
GB6881声学噪声源声功率级的测定混响室精密法和工程法GB92541
信慰技术设备的无线电干扰极限值和测量方法3产品分类
3.1CRT显示设备可按下列方法分类:国家技术监督局1995-12-22批准66
1996-08-01实施
GB/T 9313—1995
3.1.1按处理信息的性质可分为:CRT显示器或CRT显示终端;3.1.2按显示色彩可分为:单色显示设备或彩色显示设备。3.2CRT显示终端按用途可分为下列三种:a.
字符(包括汉字)显示终端;
b.图形显示终端;
c.图像显示终端。
4技术要求
4.1外观及结构
4.1.1产品的表面不应有腐蚀及影响质量的伤痕、毛刺、气泡,涂覆层应均匀、无凝结、无脱落、无漆膜龟裂及磨损等现象。
4.1.2产品机壳表面应有型号、厂名及功能标志,其标志应简明、清晰、端正,牢固。4.1.3开关、按键应灵活可靠,零部件应紧固无松动。经常需要调节的旋扭应方便使用。产品结构设计及儿、器件布局应便于安装、使用、维修。4.1.4产品应具有良好的接地系统,逻辑地、保护地应与交流地分开。4.1.5建议显示屏的仰角是可调的,以满足视线角在0°~60°之间,入射角不大于40°的使用要求。4.2示
4.2.1显示亮度
显示亮度必须是可调的,满足5.4各项测量结果的亮度调整率不应小于2:1;a.
h。在黑暗环境(照度不大于5lx)中,亮块的亮度的最大调整值不应小于45cc/m。4.2.2对比度
在垂直于CRT屏面上的照度为250lx时,对比度不应小于3。4.2.3闪烁
非功能性闪烁应限制在人眼不易直接察觉的程度。4.2.4晃动
显示亮点的周期性晃动,在频率0.1Hz~30Hz范围内,其幅度不应大于0.1mm。4.2.5失真
4.2.5.1亮度不均匀性不应大于1.5:1。4.2.5.2几何失真不应大于2%。
4.2.5.3非线性失真不应大于10%。4.2.6彩色
4.2.6.1彩色显示设备的色温由产品标规定,推荐选择6500K或9300K。4.2.6.2当彩色设备的色温规定为6500K或9300K时,其白平衡点的色坐标规定为:6500K:=0.313±0.04
y=0.293±0.04
9300K:0.281±0.04
y=0.311±0.04
如产品标准规定的色坐标非上述值,则其白平衡点的坐标值的变化范围为:上0.01。4.2.7显示范围
显示范围由产品标准规定,但显示范围的面积与CRT标称有效工作面积之比不应小于0.6,4.3安全
CRT显示设备的安全应符合GB4943的有关规定。4.4噪声
GB/T 9313-1995
CRT显示设备工作时,在距离产品屏面50Ocm处(法线位置)的噪声不得高于55dB4.5电磁兼容性
4.5.1无线电干扰极限值
CRT显示设备的无线电下扰极限值依据GB9254的规定,分A、B两级,产品标准应根据产品实际使用环境,选用A或B级标准。试验时应满屏显示“H”。4.5.1.1电源端子干扰电压的极限值CRT显示设备在正常工作时的电源端子T扰电压在频率范围为0.15MHz~30MHz内,其极限值(分A、B两级)应符合表1的相应规定。在过渡频率(0.50MHz、5MHz)处应采用较低的极限值。表1
频率范围
0. 15 ~0. 60
准峰值
极限值,dBuV
平均值
准峰值
注:B级在0.15MHz~0.50MHz频率范围内,极限值随频率的对数线性减少4.5.1.2辐射干扰场强的极限值
平均值
CRT显示设备正常工作时辐射干扰场强的极限值应符合表2规定(分A、B两级),频率范围为30MHz~1000MHz,测试距离A级为30m,B级为10m。在过渡频率(230MHz)处应采用较低的极限值。表2
4.5.2电磁敏感度
测试距
4.5.2.1电源频率磁场敏感度
频率范围,MHz
30~230
230~1000
30~~230
230~1000
准峰值极限值.dB(μuV/m)
受试产品置于频率范围为47.5Hz~198Hz、峰-峰值为0.1mT的均匀磁场中,应符含5.3的试验要求。
4.5.2.230Hz~30kHz磁场敏感度
受试产品置于图1规定的30Hz到30kHz交变磁场中,应能正常工作。68
4.5.2.3静电放电敏感度
6/19373
图130Hz.30kHz磁场敏感度的极限值50000
颊率H2
对正常工作的受试产品上任何操作人员可能触及的部位进行标准放电试验后,受试产品应能继级正常工作。
标准放电是将一个300pF的电容器充电到-15000V,经过~个5000的电阻器对受试量进行放电。试验用高压电源和静电放电探头的接地线必须接到受试产品电源的保护地线。4.5.2.4电源尖峰瞬态敏感度
CRT显示设备在供电线(交,直流供电均适用)1叠加持续时间为105,幅度为2借+电源电压标称值(交流供电的指有效值)的脉冲信号时,应能正常「作,4.5.2.5电源电压瞬态敏感度
流供也的(R工显示设备,在电压分别按表3的条件「和瞬态变化时,可以暂时博低性能,件在瞬态过程缩束后,应能恢复正常\作。9
起始电压
瞬态电压
瞬态时间
向复电压
4.5.2.6电源频率瞬态敏感度
GB/T 9313—1995
父流供电的CRT显示设备,在频率分别按表4的条件I和I瞬态变化时,可以暂时地降低性能,但在瞬态过程结束后,应能自行恢复正常工作。表4
过程细则
起始频率
瞬态频率
瞬态时间
回复频率
4.5.2.7辐射敏感度
CRT显示设备在频率范围为14kHz~1GHz,强度为1Vm的辐射场中,应能正常L作。4.5.2.8传导敏感度
在30Hz~50kHz频率范围内,当加到产品电源引线的电压为3V有效值时,产品应能正常工如果在0.50负载上耗散50W的源不能在受试产品上产生所需试验电压和受试产品仍能正常工作,则判产品达到本项要求;
b.在50kHz~400MHz频率范围内,当来自50Q源的1V有效值电压加到受试产品电源输入端不包括电源电缆)时,产品应能正常工作。如果500,1W的源不能在受试产品上产生所需要的电压,而受试产品仍能正常工作,则判产品达到本项要求。
4.6环境
4.6.1气候环境条件
CRT显示设备的气候环境条件分为三组,见表5。表5
工作温度
贮存运输温度
T作湿度
贮存运输湿度
大气压力
4.6.2机械环境适应性
5℃~35℃
40%~80%
0℃~40℃
40℃~55℃
40%~90%
20%~95%免费标准下载网bzxz
86kPa-106kPa
10C-~50℃
20%~93%(40)
GB/T 9313
CRT显示设备按其机械适应性分为三组:4. 6. 2. 1
I组:允许受到轻微的振动和冲击;I组:允许受到一般的振动和冲击;亚组:允许受到较大的振动和冲击,其振动试验条件见表6,冲击试验条件见表7表6
共振搜索
共振保持
振动循环
频率范围
扫频速率
位移辐值或加速度
位移幅值或加速度
持续时间
频率范围
位移幅值或加速度
扫频速率
次数或持续时间
注:表中位移幅值为单峰值。
5Hz~35Hz
10±0.5min
51z~35Hz~5Hz
峰值加速度,m/s
10Hz~-55Hz
10Hz~58Hz
≤1 oct/min
0. 75mm(10~-25Hz)
0.15mm(25~58Hz)
30±1min
10Hz~58Hz~10Hz
≤1 oct/min
脉冲持续时间,ms
CRT显示设备应能经受包装跌落试验,其试验条件见表8。表8
包装箱毛重,kg
>10~25
25~50
>50~75
75~100
跌落高度,cm
注:4.6.1和4.6.2中气候和机械环境的级别,在使用中不要求一一对应,允许交叉使用。
4.7电源适应能力
58Hz~~5001z
60+lmin
58Hz500Hz~58Hz
120min
冲击波形
半正弦波
后峰锯齿波
半正弦波
4.7.1对于交流供电的CRT显示设备,应能在220V15%,50Hz士1Hz条件下正常工作(4.2.4可以除外)。
4.7.2对于直流供电的CRT显示设备在供电电压为标称值土5%的条件下,应能正常工作,标称值用产品标准规定
4.8叫性
G9313-1995
用平均故障间隔时间(MTF)的不可接受值m,作为衡(RT显示设备可靠性水平的指标、其体数值应用产品标准中规定RT显水器不应低于6000h;CRT显示终端不应低于4000h4.9其他
4.9.1(RT显示终端应满足下列婴求:4.9.1.1应具备脱机的信息处理能力4.9.1.2产品所带字符(含汉字)、子图形发生器应符合系列化,标准化要求4.9.1.3显示格式应符合系列化标准化要求,推荐采用下列格式:a、西文子符显示终端:
80列×24(25)行
132列×24(25)行
汉字字符显示终端:
40列X24(25)行
64列×24(25)行
C.图形、图像显示终端:
512×512点阵
640X100点降
640×480点阵
1021X768点阵
1024×1024 点阵
1280X1024 点阵
1636×1280点阵
2048×1636点阵
2048×2048点阵
4.9.1.4有美信息处理、信息交换和控制功能的设计应符食GB1988、G2311、G2312、B5261的相应规筹,
4.9.2与主机或其他设备的接口应符合有关标准规定.并山产晶标准详细规定。4.9.3产品自带的输入输出装置应符合相应的有关标准,并由产品标准详细规定4.9.4其他技术性能和技术要求由产品标准规定,5试验万法
5.1试验环境条件
除汽候环境试验和可靠性试验外,其他试验均在下述气候环境条件下进行:温度:
柑对温度:
15~35 C
45%~75%
86kPa- 106kPa
5.2外观和结构检查
用门测法检存,产品应符合4.,1要求。5.3性能检测
对于4.9的各项技术性能利要求逐项进行检测.应符合产晶标准的规定。5.4显示特性的检测
5.4.1亮度的检测
在照安不大手5x的条件下,测量屏幕美亮的宠度。测量时成保证富度计操头的检测凝證商72
GB/T9313—1995
在亮块内且不少于9个像素。调节亮度,应能找到两个值,使其符合4.2.1a的要求:同时.较大的值应符合4.2.1b的要求。
纪录上述两个值的调节位置(ST、S2)。如果S、S.有较大余量,允许在进行以后各项与S1、S有关的检测时,重新选定有利可检测结果的位置,但S,、S2对个部相关的检测都应该是统-的,即重新选定SS后,也重新进行与S,S.相关的全部检测。
5.4.2对比度的测纯
在照度可调的散射光环境下,使垂直于CRT屏面上的照度为2501x,分别测量屏幕中央亮块和周阔暗背景的亮度。测量时,应避免探头的阴影落在检测覆盖面内,同时也应避免玻璃屏而的眩光进入探头。将毫度调节分别处于5.4.1记录的S.、S.位置上,重复进行上述测试。每个调节位置上测得的对比度应符合4.2.2要求。
5.4.3闪炼的检测
使受检样品显示尽量充满显示范围的静止亮图案(如满屏亮块等),用目测法检验当亮度调节分别处于5.4.1纪录的S,~S2位置时屏幕亮图案的闪炼情况、结果应符合4.2.3要求。5.4.4显示点晃动的检测
用放大率不小了20倍,刻度分辨率不低于0.02mm的显微镜,观察屏幕中央和四角上可独立分辨显示亮点的中心或边沿的摆动幅度,如图2所示,其结果均应符合4.2.4要求。测量时,可把交流供电电源的频率限制在50Hz+0.1Hz内
完点中心摆动幅度4
5.4.5亮度不均匀性的检测
亮点边沿摆动幅度d
在照度不人于51x的暗房里,找出非亮度控制功能造成的显示范围内亮度差最大的两个亮块的位·并测量其亮度:如果没有显示亮度差的位置,则分别测量屏幕中央和显示范围四个角[的亮块的亮度。测量时,检测覆盖面积不应大于显示范围的0.5%。分别把亮度调节位置处于5.4.1记录的两个位置(S、S,)上,按上述要求和方法测量。每个亮度调节位件上所测量的几个值中,其最大值与最小值之比应符合4.2.5.1要求。5.4.6儿何失真的检测
在5.1.1纪录的S,、S.范阔内,调节亮度使受试样品处于最不利于本项检测结果的位谨上,显示能直接反映显示范用轮廓逊沿的图案。把轮廓四角的点取为A、B、C、I)形成四边形ABCI)如图3所示,轮廓线超出点线AB外侧的最大偏移量为α1。进入AB内侧的最大偏移量为α。同样其他个边的偏移量分别为bh2心、c和dd。73
GB/T 9313--1995
测量并计算不列各项失真,每项结果应符合4.2.5.2要求。a.
水平梯形失真TH:
TH-[(AD-BC)/(AD+BC)IX 100%
垂直梯形失真Tv:
Tv(AB-DC)/(AB+DC)J×100%
上桶形失真BH上:
BH上 -[4ai/(AD+BC)JX100%
下桶形失真BH下:
BH下 =[4b,/(AID)+ BC)1X 100%左桶形失真Bv左:
Bv左=[4c1/(AD+BC)]X 100%
右桶形失真Bv右:
Bv右=[4d,/(AD-+BC)1X100%
上枕形失真CHE:
CH上 =[4a2/(AD+ BC)I× 100%
下枕形失真CH下:
CH下 =- [4b2/(AID)+ BC) ]X 100%左枕形失真Cv左:
Cv左=E4c2/(AB+DC)IX 100%
右枕形失真Cv右:
Cv右=[4d2/(AB-+DC)]× 100%
平行四边形失真P:
P=[2(AC--BD)/(AC+BD)1X100%
5.4.7非线性失真检测
(5)
(6)
(9)
(10)
(11)
使受试样品在整个显示范围显示水平方向均分(列象素相等)不少于16列,垂直方向均分(行象素相等)不少于12行的标志,在5.4.1记录的S1、S,范围内,调节亮度,使受试样品处于最不利于本项检测结果的位置上。
a.寻找并测量水平方向相邻两个标志距离的最大值Lmx/mm和最小值Lmin/mm水平显示非线性失真K按下式计算:K' [(Lmax-Lm)/Lm]X100%
K\=[(Lm - Lmin)/Lm×100%
武(12)、(13)中;K\-
最宽标志宽度时的失真;
(12)
(13)
GB/T 9313—1995
K”…最案标志宽度时的失真;
Lm—标志的平均宽度,nm。见式(14)。In:L/n
显示范围的水平宽度:
n:水平列数。
b.垂直显示非线性失真的测量和计算方法与水平显示非线性失真的测量和计算相同,测试结果应符合4.2.5.3要求。
5.4.8显示范围测量
使受试样品工作在便于测量显示范围(如品示能接反映显示范围轮廓边沿的图案等)间不利于增人显示面积的状态(亮度调节位置处于4.4.1记录的S、S.之间),结果应符含产品标准规定满足5. 2.7要求。
5.5安全性试验
按(GB4943中的有关规定进行,结果应符合GB4943要求。5.6噪声检测
按GB6881进行。测试点在CRT屏面外50cm处(法线位置上),结果应符合4.4要求,5.7电磁兼容性试验
5.7.1无线电十扰极限值试验
5.7.1.1电源端了干扰电压的极限值试验测量方法按GB9254第7章进行;测量结果应符合4.5.1.1要求。5.7.1.2辐射扰场强的极限值试验测量方法按(GB9251第8章进行,测量结果应符合4.5.1.2要求。5.7.2电磁敏感度试验
5.7.2.1磁场敏感度试验
试验方法按GB6833.2有关章条进行,试验结果应符合4.5.2.1和4.5.2.2要求5.7.2.2静电放电敏感度试验
试验方法按GB6833.3有关章条进行,试验结果应符合4.5.2.1和4.5.2.3要求。5.7.2.3电源瞬态敏感度试验
试验方法按GB6833.4有关章条进行,试验结果应分别满足4.5.2.4、4.5.2.5和4.5.2.6要求。5.7.2.4辐射敏感度试验
试验方法按GB6833.5有关章条进行,试验结果应符合4.5.2.7要求。5.7.2.5传导敏感度试验
试验方法按GB6833.6有关章条进行,试验结果应分别满足1.5.2.8a和4.5.2.8b要求,5.8环境试验
本标准的环境试验方法按有关国家标准的规定进行,具体试验见如下各条。5.8.1低温试验
5.8.1.1工作状态下低温试验
按GB2423.1中试验Ad:非散热试验样品的温度渐变的低温试验方法进行。试验温度取表5规定的作温度下限值,持续时间为16h;为防止试验中受试样品结冰和凝露,允许将受试样品用隔潮薄膜密封后进行试验,必要时还可以在密封套内放置吸潮剂。试验期满后,恢复2h,按5.2进行外观和结构检查,然后通电工作不少于30min,受试样品应工作正常。5.8.2高温试验
5.8.2.1T作状态下高温试验
按GB2423.2中试验Bd:散热试验样品温度渐变的高温试验方法进行。本试验无须进行预处理:初75
GB/T9313--1995
始检测按5.2进行;试验温度取表5规定的工作温度上限值,持续时间为2h:试验期间受试样品应1作在易于判断是否正常的状态,且工作应正常。5.8.2.2贮存运输条件下高温试验按GB2423.2中试验Bh:非散热试验样品的温度渐变的高温试验方法进行。试验温度取表5规定的贴存运输温度上限值,持续时间为16h。试验期满后,恢复2h按5.2进行外观和结构检查-然后通电厂作不少于30min,受试样品应工作正常。5.8.3恒定湿热试验
按GB2423.3进行。初始检测按5.2进行;条件试验应在受试品不包装,不通电、“准备使川状念\的状态下进行.持续时间为48h,条件试验结束后,按表5规定的工作温度和工作湿度的上限值调整试验箱籍(室)的温、凝度,调整时,应参照试验Ca:恒定混热试验方法的有关要求进行.以防止在受试样品1产生凝露.达到稳定后.受试样品应通电工作不少于30min,并工作正常。5.8.4振动试验
按GB2423.10进行,初始检测按5.2进行;条件试验按表6规定的值进行。试验期间,受试样品不应有机械上的损坏、紧固部位的松动或机内的调整现象,在振动循环期间,应通电工作作止常。试验顺序按a.b.c.d依次进行。
a。共振搜索,即初始振动响应检查。若每个轴向的共振点超过4个,则只取4个较大的其振点:h.共振保持,即耐久试验中的定频率试验法。每个轴向分别选取共振搜索中取得的共振频率或危险频率进行试验如果在试验频率范围内无明显共振,则选用该范围的上限;C振动循环,即耐久试验中的扫频试验法:d.鼓后振动响应检查,即重复共振搜索,两次检查的共振部位和共振点均不应有较大的变化试验结束后,对受试样品进行最后检测,先按5.2检查,然后通电工作不少于30min.应1.作正常。5.8.5自出跌落试验
按(B2423.8进行,初始检测按5.2进行:条件试验按表8规定的值进行,受试样品在完好包装条件下,按组别和毛重确定跌落高度:跌落次数为2次:受试样品处于正常运输的位留和状态进行自由跌落。试验结束后,受试样品的包装箱不应有较大的变形或明显损坏,对试验样品按5.2检查·并加电1.作不少于30min,应工作正常。
5.9电源适应能力试验
5.9.1交流电源适应能力试验
对交流供电的CRT显示设备,按下列儿种组含对受试样品进行试验,每种组合试验时间不小于15min,受试样品应能止常.1.作(4.2.5可以除外)。220V
e:242V
5.9.2直流电源电压适应能力试验对直流供电的CRT显示设备,调节直流电源电压,使其偏离标称值5%,各种偏离(多组供电电源应取各种偏离的组合)持续时间不应少子15min:受试样品应能正常工作。5.10可靠性试验
5.10.1试验条件
可靠性试验的环境温度应在产品标准规定的温度范围的上限值(误差为土10)条件下进行5.10.2试验方案
订靠性试验时,按GB5080.7中定时定数截尾试验方案的5:6进行.也可以采用产品标准规的76
方案。
GB/T 9313
—1995
整个试验过程,受试样品应工作在易于判决是否美联故障的状态。为此,产品标准应规定可靠性试验时,受试样品的作状态和对受试样品的操作及关联故障的判决方法。5.10.3试验时间
试验时间应持续到总试验时间及总关联故障数均能按规定的试验方案作出接收或收时截止。多台设备试验时,每台设备的试验时间不得少于所有受试设备的平均试验时间的半5.10.4故障分类
故障分类和判据按附录A(补充件)的规定进行判断。6检验规则
般规定
产品在定型时(设计定型、生产定型)和生产过程中必须按本标准规定和产品标准中的补充规定进行检验,并应符合这些规定的要求。6.2检验分类
产品检验分类如下:
定型检验;
交收检验;
例行检验
各类检验的试验项目和顺序见表9。若产品标准补充试验项目,应规定补充试验项目的试验归类及试验顺序的插入位置。
检验项目
外观和结构
性能检验
显示特性
安全性
电磁兼容性
电流适应能力
可靠性
技术要求
注:“”表示在该类试验中应进行的项目;“6.3定型检验
试验方
”表示不进行的项目。
6.3.1产品在设计定型和生产定型时均应通过定型检验。定型检验
交收检验
例行检验
定型检验由产品制造单位质检验部门或由上级主管部门指定或委托的质量检验单位负资进6.3.2
3进行定型检验的样品数量为2台。其中可靠性试验的样品数量按表10规定。6.3.3
