本部分为ＧＢ／Ｔ１５９７２的第３２部分，本部分代替ＧＢ／Ｔ１５９７２．３—１９９８《光纤总规范 第３部分：机械性能试验方法》中第１１章。本标准规定了沿光纤纵轴向定量地机械剥去保护涂覆层所需的力的试验方法，确立了测量的统一试验程序和技术要求。本部分适用于Ａ１类、Ａ２类、Ａ３类和Ｂ类具有标称外直径为２５０μｍ～９００μｍ 范围内的聚合物作外被覆层的光纤的测量。本部分不适用于实际直径２３０μｍ～９３０μｍ 范围之外的聚合物作外被覆层的光纤。 本部分与ＧＢ／Ｔ１５９７２．３—１９９８第１１章相比主要变化如下：———将标称涂覆直径为２５０μｍ 光纤的剥离长度可取值２０ｍｍ３０ｍｍ 或５０ｍｍ 改为可取的值为３０ｍｍ 或５０ｍｍ(１９９８年版的１１．３．２，本版的５．２)；———试验标准大气条件改为：温度２３℃±５℃；相对湿度４５％±２５％(１９９８年版的１１．４．２，本版的３．３)。 GB/T 15972.32-2008 光纤试验方法规范 第32部分：机械性能的测量方法和试验程序 涂覆层可剥性 GB/T15972.32-2008 标准下载解压密码：www.bzxz.net

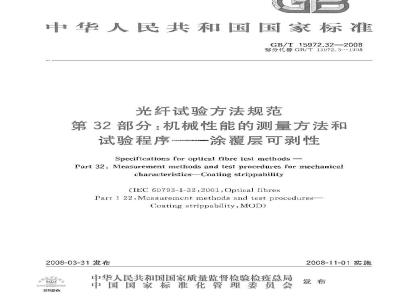

ICS33.180.10
中华人民共和国国家标准
GB/T 15972.322008
部分代替GB/T 15972.3---J.338光纤试验方法规范
第32部分：机械性能的测量方法和试验程序涂覆层可剥性
Specifications for aplical libre tesl rmethods -F'art 32: Measurement methods ami test prmcedures Tor mechanicalcharacteristies-Coating strippability(IEC 60793-1-32:200l,Optical fibresPart 1 22:Mcasurement methods and test procedures-Coating strippability, MOD)
2008-03-31发布
效码陈伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施
.-+.上
规范性引用文件
方法概逊
试样制备
GB/ 15972.32-2008
GB/l15972.32—2008
G/T15972光纤试验方法规池出者部分军成，其预期给构及对应的压际标雅都将代誓的国家标准为：
第10部分~第19部分：测量方法和试验程序总贴（IEC 60793-1-10牟IEC 60793-1-29;代替G3/15972.11993);
第20部分~第29部分：尺寸参数的别量方法和试验租序（对成1EC60793-1-20至IEC60793120:代替GB/T 15972.2-1998);第30部分第39部分：机械性能的测录方法和试验程序（对应IEC60793-1·30至IEC G0713-1-39;代替G3/T 15972.3-1998);一篇4G部分~第49部分：传输特性利光学特性的测量方法租试验程序（对应IFC 6C793-1-40至IEC60793-1-49：代GB/T15972.4—1998);第50部分~第59部分（G3/T15972.50~GI3/T15972.59）：（对应1FC60793150笔IEC 0793-1-59;代替GB/T 15972. 61398) H中GB7T15972.3×由以下部分红：第30部分，机械性能的测晕方法和试验程序光纤筛选试验；
-第31部分：机被性能的测量方法和试验强序死张强度；一第32部分：机城性能的测量方法和诚验程序一--涂覆层可剥性：第33部分：机誠性能的测量方法和试验程序一应方腐蚀敏感性参数；第31部分：析械性能的测景存法和试验猜序纤翘曲。
本部分为CB/T15972的第32部分，本部分修改采用国际房T委员会标准1F060793-1-32.200《光纤第 1-32 部分;测最方法和诚验程序-涂覆层可剥性”。本部分与IF(60793-1-32.2001的主要差异如下：按照我瑪标谁的翁排式和表述要求，对些内容安排做「调整，增加了“第3章方法概述”，第1章某些内容放在第3章，并将原文第6章移虱第3章；一将原凳7章和第8章合并作为本部分筹了章，本部分代替（G3/T15972.3--1998光纤总规范第3部分：机城性能试验方法》中第11章。本部分与GI3/T15972.31998第11章相比主要变化如下将标称涂覆直径为250μm光纤的熟离长度可取值20mm，30mm惑5mm墩为前取的值为 30 mm 或 50 mzn(1998 年版的 11. 3. 2,本版的 5. 2);试验标催大气条件改为：端度23℃+5℃;相对度45%±25%（1998年版的11.4.2，本版的3.3)
本部分由中华人民共利国信息产业部提出。本部分出中圜涵偿标淮化协会归山本部分起草单位：既汶邮卓科学研究院。本部分上夏起节人：刘浮恒、陈永诗、程淑玲本部分为第一次修证，它号GB/T15972.3×其他部分：越代替GB/T15972.31998=
光纤试验方法规范
GB/15972.32—2.008
第32部分：机械性能的测量方法和试验程序涂覆层可剥性
GB/T159?2的本部分规定了沿光纤纵轴向定量地机械剥去保换涂覆层所需的力试验方法，确立『测量的统诚验程序和技术要求。本部分适用于A1类、A2类A3类和B类有标称外直径为250μm~900um范国内的案合物作外被层的光红的测量
尽部分不适用于实际直径230m--930um范围之外的聚合物作外被覆层的光纤。2规范性引用文货
下列文件中的条款通过GB/T15972的本部分的引用而成为本部分的条款。凡是注门期的引用文件，其随后所有的修改单（不包括助误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达哦协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的与用文件，其最新版本适用本部分。
GB/T1597201
光纤试验方法规范第10部分测景方法和试验程序总则
(JEC 60793-1-12oo2Optical fibres-Part 1-1:Measurementmethods and test precedurcs Gencraland guidanc, MOD)
3方法概述
本部分主要用于检验光纤制造厂生产的光纤或其后采用各种聚合物作外被理层（紧包缓冲层）的光纤。本部分试验可在新制造的或在暴露到各种环境中之后的光纤上进行3.1样本报告值的计算
计算10段样品的平均值和标准偏差.3.2一段样品值的计算
有两和方法测显剥离力。两种方法包含同样的实验技术，但每一种强调的力值计禁方法不同。法1：平均离方
启动拉伸试验机：作光纤和剩离工具之间提供一个恒定的相对运动。观察并记录剥去玻璃光纤涂爱层所需的力，要去除试验期间光新裂情况下的数据。计算平均割离力，除2影离长度前面20%的数据。
方法2--峰值剥离力
启动拉伸试验机，在光和剥离工其之间提供一-个恒定的相对运动。观察并记录剥去玻璃光纤涤覆层所需的力。记录峰值剧离力：去除试验期问光纤断裂恰况下的数据，3.3环境大气条件
试验的标准大气环境条件应符合GB/T15972.1C—2008的规定：温度：23℃5℃;
相对混度：15%±25%。
GB/T 15972.32—2008
4装置
4.1拉伸装置
成使用，台合适的装胃，例如文式拉力机，来提供受试光纤和剥离工具之间的相对运动：拉事装置成能虚供值定的剥离遗率，没有猛拉受试光纤战剥离工具的现象。浏离逆率应接6，2的规是逊行该装置应能提供两个方间的相对运动，以便复位，剥离工具应在拉伸装置的火头[夹紧，其刀刃应与光纤轴保持垂直，并夏防止光纤弯曲，把受试光纤的男·端面紧。为止光纤渐裂.用子在夹持点固紧光纤的力法不应使光纤道受过大的应方试验装置实例如图所求。
剥离工以
控动试验机
别离工只或输子记固定的
图1涂覆层离试验装置示意图
4.2力值专感器
采台适的能检测出剥压光红途层时施工北纤「力的征何装置，4.3转换放大器
本装置接收来自力值传感器的倍号，并显示受试光经白到涂覆层款掉时的剥离力，力值读数应是连续的。例如使用台曲记录假，来提俄是够的资料讲行计算最天力平均力，以及剥离期间力佰被新的度频率，
力值的测量猜度应接产品规范中规定，4.4剥离工具
4.4.1试验结累的准确性主婴圾决于离.1具的设计，故剥离1其的设计应遵守下列连则：为了不挝伤包层表面，工其刀刃孔的直径或刀刃间的距离应大于被剥离光经标称包层直径，例如，对于日前通用的光纤来说，刀刃的孔之间的距离应比标称包层直径人5C：剥离工具的刀刃应不引起光绑奇谢。在本试验中，剥离工具的刀对接在底一平首上为最住状态。
4.4.2剥离工其应安装在试验固定架1.并使用合追的夹，使共紧紧夹持在光纤的周。4.4.3剥离工且使用一段时间后，或刀为已磨损到足以影响试验结果对，应予以更换。注：剥离工具瞻摄会影响下刻的任一项或全部-光纤刚裂：
-一玻增光纤表面涤凝层余迁；
…从光纤上象去涂覆层的方式，2
剥涂紅层所的力
4.5光纤导向孔
GB/T 15972.32—2008
应使用一种合遗的导间孔（可以设计在剃离具自身上）使要通过剥离的北纤保持翁直。导尚孔要满足下列要求：
一导向孔应能支撑光纤，防止光纤自重引起的下弯；导间孔应能防止涂爱层被别去时的皱缩而引起的光纤弯断：导问乳应尽可能在靠近剥离工具的位置，且不妨得剥离撰作；一导向引应易了安装到试验装置上，容易清洗，如果徐覆层皱，应能免受干就，5试样制备
5.1代表性试样
试样戚能代表总本纤，以使搬出正确的最评估，出工试验数变性政至少收1心段试样假试验，然后取平均侦得到该试样的试验结果。5.2剥离长度
所剥光红长度会影响离力，对于标效涂爱层背径为250PI的光红：所剥光红长虑对剥离力影响很小，光纤的剥离长度当在产品规范中规定。对于标称涂薇直径为250m的光纤，可收的俏为3C mI或50II：对于较粗的绘毅层直径，可选取较短的剥离长度完破样品光纤的测最必须提供比要剥的舰定长度女长的长度，试总长度山红固定端与熟离工且(见图1)问的距离，要通过剃离「具所规定的待测光纤长度（见图2)和雅刮定端把光红绕到轮子上所需的长度来确定。样长度必须充分长以满足试验要求。诚验结果部分地取决于光纤的剥离长度，与试样总长度无关，
离前的力位置
永离长斑
图 剥离长度示意阁
6程序
6.1引言
本程序包括：
店光纤瑞头规是的距离处切开途薇层：一测最剥去玻璃光纤涂凝层所需的力。光纤正在剥离时会断裂，应避免戳伤皮肤和眼晴。6.2设定剥离速率
从光纤上剥去涂覆层所需的力部分地收决于剃离速率。如果要比较不同试验的结呆，应采用相同的测离速率：拉仰试验机应能按产品规范中规定的速率在光纤与别离1其之间提供相对运动。对于标称涂层直径为250 um的光纤，可取的为50c /mi；较相涂覆层径的剥离遠率可取100mm/min，
G/ 15972.322008
6.3预处理下载标准就来标准下载网
试样成作（13/T15972.102008中规的标滤环境条件下至少预处理24h6.4校准转换放大器
承纠试验前，应安设备仪器使用说明校准转换器利力值传感器6.5安装试样
安光纤之前，熟离真两汀可周围的区域感沉残湾都/戴累积物诚验光纤的一端应固紧在试验夹具「:，使其在北载时不打猎（例如光纤在直径为80t的轮了「菀离）：光纤的另一端穿过剃离工且，并插人到光红导而孔中。6. 6剥离涂覆层
肩动拉仲试验机，在光纤和剥离工具之间提供个恒定的相对运动。规察并记录剥去玻璃光纤涂获层所的力，要去除诚验期间光纤瞬裂情况下的数据。当涂覆层完全从光纤上剥去时，试验完成，注：光虾上留有仟何阅限可见的绘凝层成臀物，应能用实验室薄纸很容易地轻轻擦去7结果
7.1诚验结某报告成包括下死内容：试择名称：
试样识别号，包括涂爱层外径和涂覆层材料类型；-剥离力结果的平均值（1C或更多段试验样品）一给定样品件的计等方法：平均值或值，相对凝度和环境温度：
-…试验日期和操作人员．
7.2根抛要求报告中可包括下列内容：一侵用的剥离工具类的识别，包括制造厂利刀刃孔的标称尺小；一剥离速率；
刺离的涂覆层长度；
…-…样本中所试群品的标准偏差或范用；完全剥去涂覆层以前，受站光纤的晰裂或损坏数们；预处班和验尚的坏魔条件，包新温度利柜刘漫度；如果涂覆层残留物不能按6.6 除去,应记载；失效或可接受的判抛；
-—应用程序中现的在何偏差。
GB/T 159/2.322008
中华人居共和
国家标准
光纤试验方法规范
第32部分：机械性能的测量方法和试验程序——涂覆层可剥性
GB/T 15972. 322008
中国标滩出版社昌版发行
北京复兴门外兰禹河北街16号
邮改码：13C343
网 spc. net. cn
电话：68523541
68517518
中压标准而版社案皇岛印刷印刷许地新华书店经销
元880×1230
印涨 0.75
5字数11千学
20084年6月第--版
2058年月第-次印刷
书号：155066·1-3176C-
妇有印装差错由本社发行牛心调换版权专有侵权必究
举报电话：(010)68533533
800228269
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
