CJ 274-2008
基本信息
标准号： CJ 274-2008
中文名称：城镇燃气调压器
标准类别：城镇建设行业标准(CJ)
标准状态：现行
发布日期：2008-02-29
实施日期：2008-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：5154494
标准分类号
标准ICS号：建筑材料和建筑物>>91.140建筑物中的设施
中标分类号：工程建设>>供热、供气、空调及制冷工程>>P47供气工程
出版信息
出版社：中国标准出版社
页数：35页
标准价格：26.0 元
出版日期：2008-08-01
相关单位信息
起草人：王启、潘良、翟军、陈文柳、常保成、邱敏等
起草单位：建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院
归口单位：建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院
提出单位：建设部标准定额研究所
发布部门：中华人民共和国建设部
标准简介
本标准是对ＧＢ１６８０２—１９９７《城镇燃气调压器》的修订。本标准在制定过程中主要参考了欧洲标准ＥＮ３３４：２００５《最高进口压力到１０ＭＰａ的燃气调压器》，本标准与ＥＮ３３４的一致程度为非等效。本标准规定了城镇燃气(人工煤气、天然气、液化石油气和液化石油气—空气混合气等，下同)输配系统用的燃气调压器的术语、定义和符号、分类和标记、结构与材料、技术要求、试验方法、检验规则、标志、标签、使用说明书以及包装、运输、储存。本标准适用于进口压力不大于４．０ＭＰａ、工作温度范围不超出－２０℃～６０℃且不低于燃气露点温度、公称尺寸不大于３００ｍｍ 的调节管道燃气后压的调压器。度、公称尺寸不大于３００ｍｍ 的调节管道燃气后压的调压器。 CJ 274-2008 城镇燃气调压器 CJ274-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

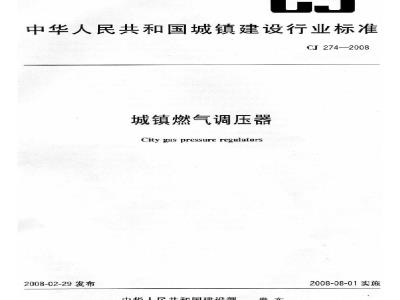

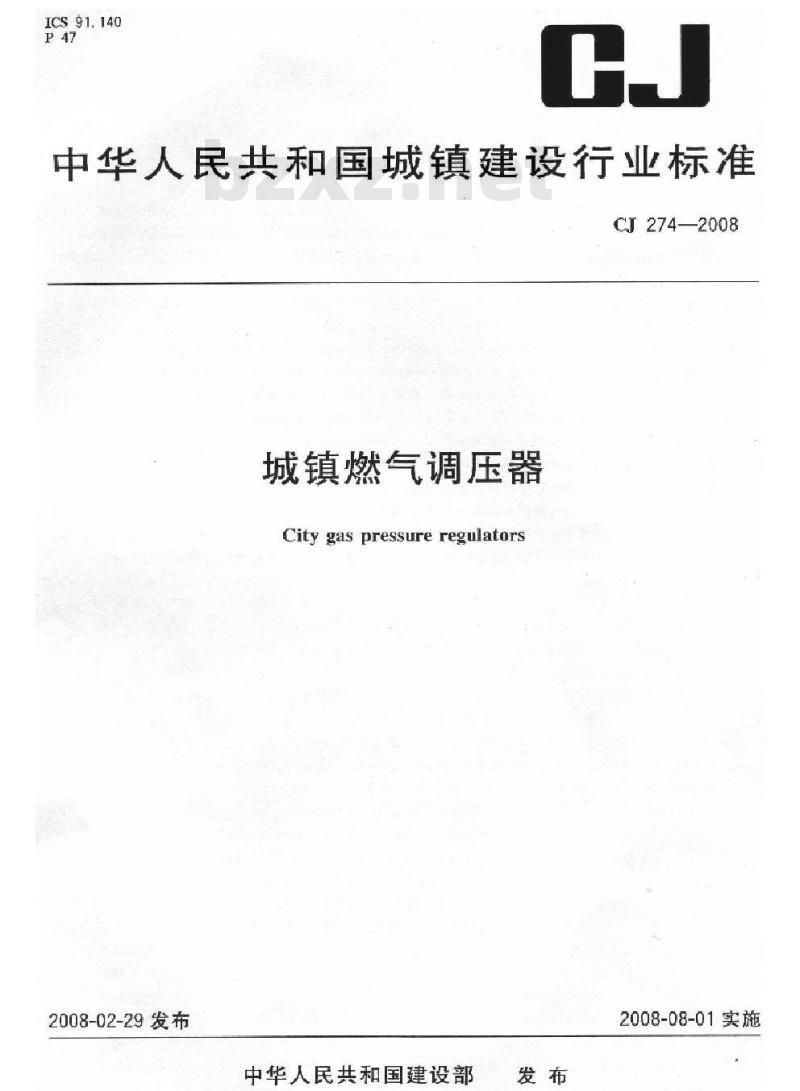

ICS 91. 140
中华人民共和国城镇建设行业标准CJ 274-2008
城镇燃气调压器
City gas pressure regulators2008-02-29发布
中华人民共和国建设部
2008-08-01实施
1290228

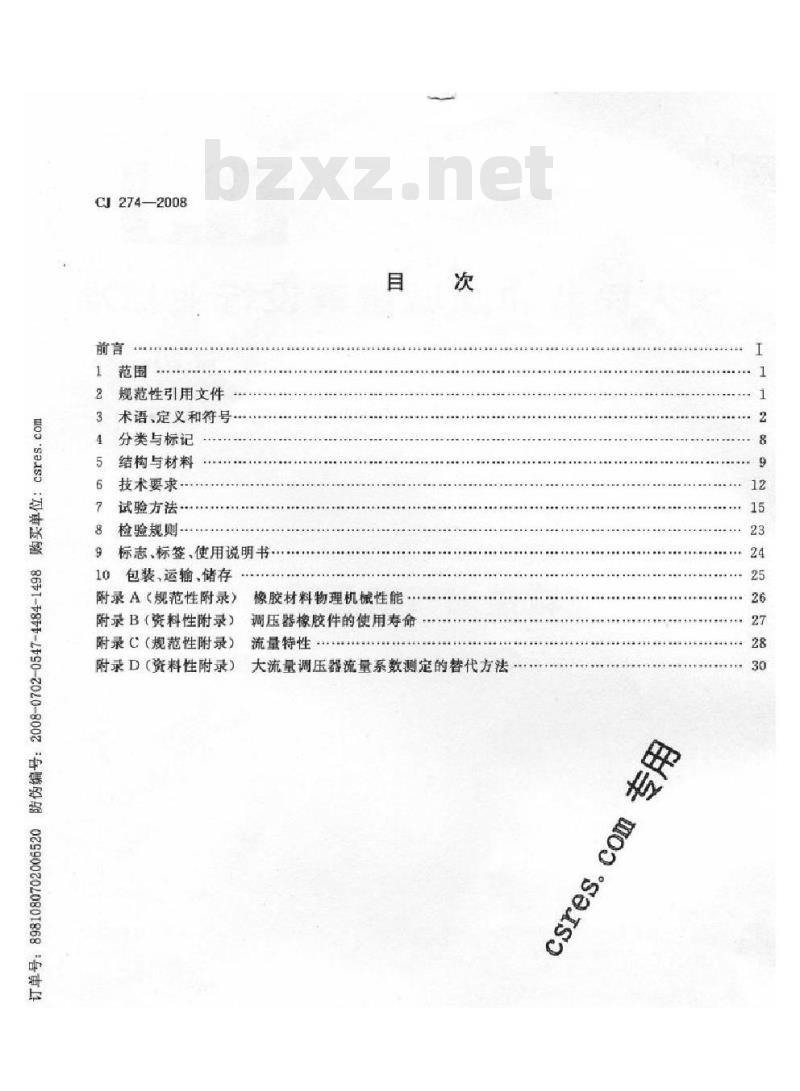

CJ 2742008
规范性引用文件
术语、定义和符号
分类与标记
结构与材料
技术要求·
试验方法
检验规则·
标志，标签，使用说明书
10包装，运输，储存
附录A（规范性附录）
附录B（资料性附录）
附录C（规范性附录）
附录D（资料性附录）
橡胶材料物理机械性能
调压器橡胶件的使用寿命
流量特性
大流量调压器流量系数测定的替代方法车

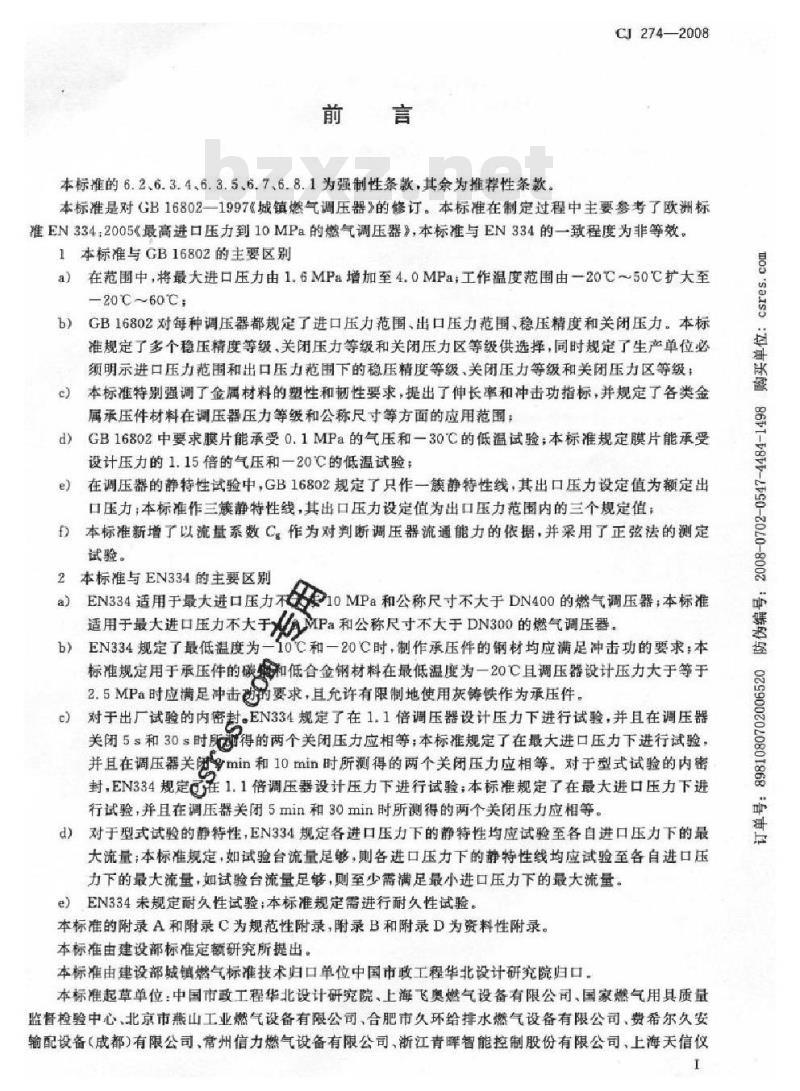

本标推的6.2.6.3.4.6.3.5.6.7.6.8.1为强制性条款，其余为推荐性条款。CJ274—2008
本标准是对GB16802一19976城镇燃气调压器》的修订。本标准在制定过程中主要参考了欧洲标准EN334，2005最高进口压力到10MPa的燃气调压器》，本标准与EN334的一致程度为非等效。1本标准与GB16802的主要区别
a）在范围中，将最大进口压力由1.6MPa增加至4.0MPa，工作温度范围由一20C~50C扩大至-20℃~60℃
b）GB16802对每种调压器都规定了进口压力范围出口压力范围、稳压精度和关闭压力。本标准规定了多个稳压精度等级，关闭压力等级和关闭压力区等级供选择，同时规定了生产单位必须明示讲口压力范围和出口压力围下的稳压精度等级，关闭压力等级和美闭压力区等级c）本标准特别强调了金属材料的塑性和韧性要求，提出了伸长率和冲击功指标，并规定了各类金属承压件材料在调压器压力等级和公称尺寸等方面的应用范围：GB16802中要求膜片能承受0.1MPa的气压和一30C的低温试验：本标准规定膜片能承受设计压力的1.15倍的气压和一20C的低温试验：e）在调压器的静特性试验中，GB16802规定了只作一簇静特性线，其出口压力设定值为额定出口压力，本标准作三族静特性线，其出口压力设定值为出口压力范围内的三个规定值：f）本标准新增了以流量系数C作为对判断调压器流通能力的依据，并采用了正弦祛的测定试验。
2本标准与EN334的主要区别
a）EN334适用于最大进口压力不10MPa和公称尺寸不大于DN400的燃气调压器；本标准适用于最大进口压力不大于MPa和公称尺寸不大于DN300的燃气调压器。bEN334规定了最低温度为一10C和一20C时，制作承压件的钢材均应满足冲击功的要求：本标准规定用于承压件的碳和低合金钢材料在最低温度为一20C且调压器设计压力大于等于2.5MPa时应满足冲击耐的要求，且允许有限制地使用灰铸铁作为承压件。c）对于出厂试验的内密封。EN334规定了在1.1倍调压器设计压力下进行试验，并且在调压器关闭5s和30s时所得的两个关闭压力应相等：本标准规定了在最大进口压力下进行试验，并且在调压器关闭min和10min时所测得的两个关闭压力应相等。对于型式试验的内密封，EN334规定准1.1倍调压器设计压力下进行试验：本标准规定了在最大进口压力下进行试验，并且在调压器关闭5min和30min时所测得的两个关闭压力应相等。d）对于型式试验的静特性，EN334规定各进口压力下的静特性均应试验至各自进口压力下的最大流量：本标准规定，如试验台流量足够，则各进口压力下的静特性线均应试验至各自进口压力下的最大流量，如试验台流量足够，则至少需满足最小进口压力下的最大流量。e）EN334未规定耐久性试验：本标准规定需进行耐久性试验。本标准的附录A和附录C为规范性附录，附录B和附录D为资料性附录。本标准由建设部标准定额研究所提出。本标准由建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院归口。本标准起草单位：中国市政工程华北设计研究院，上海飞奥燃气设备有限公司，国家燃气用具质量监督橙验中心北京市能山工业燃气设备有限公司合肥市久环络排水鉴气设备有限公司、费希尔久安翰配设备（成都）有限公司，常州信力燃气设备有限公司，浙江青晖智能控制股份有限公司上海天信仪1
9002816
CJ 274—2008

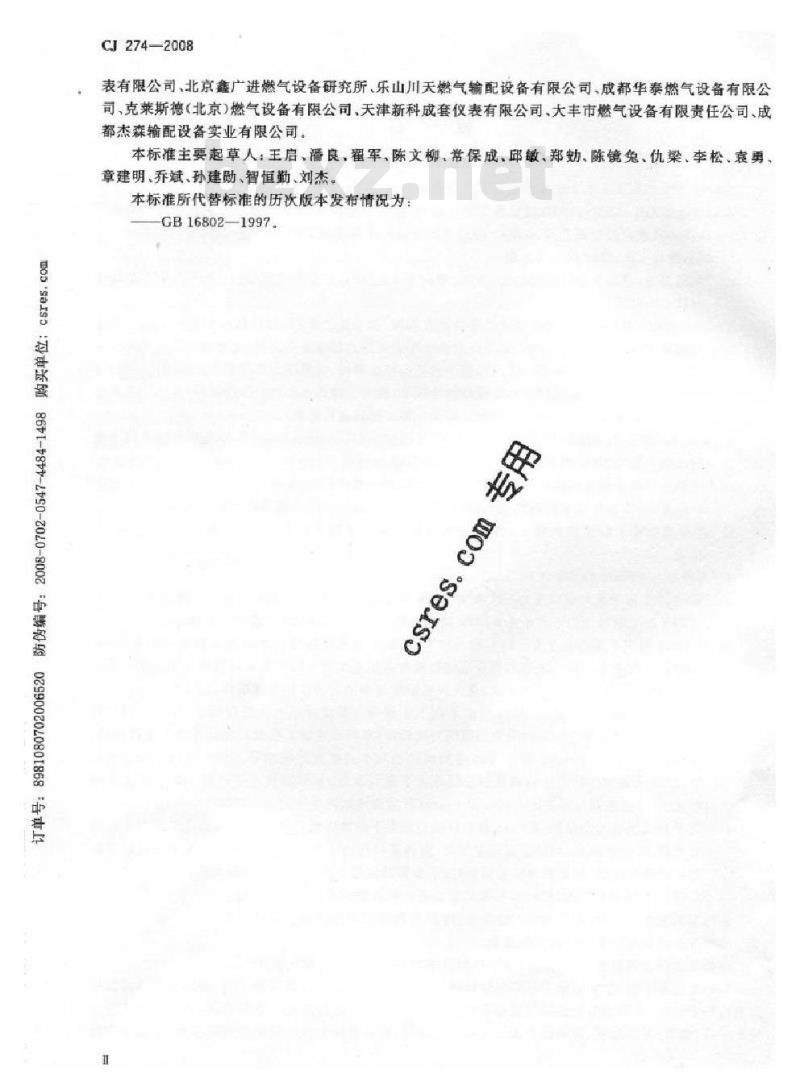

表有限公司、北京鑫广进燃气设备研究所、乐山川天燃气输配设备有限公司、成都华泰燃气设备有限公司，克莱斯德（北京）燃气设备有限公司、天津新科成套仪表有限公司、大丰市燃气设备有限责任公司、成都杰森输配设备实业有限公司。本标准主要起草人王启、潘良、翟军、陈文柳、常保成、邱敏、郑、陈镜兔、仇梁、李松、袁勇章建明、乔斌、孙建勋、智恒勤、刘杰。本标准所代替标准的历次版本发布情况为：GB16802—1997.
csres。

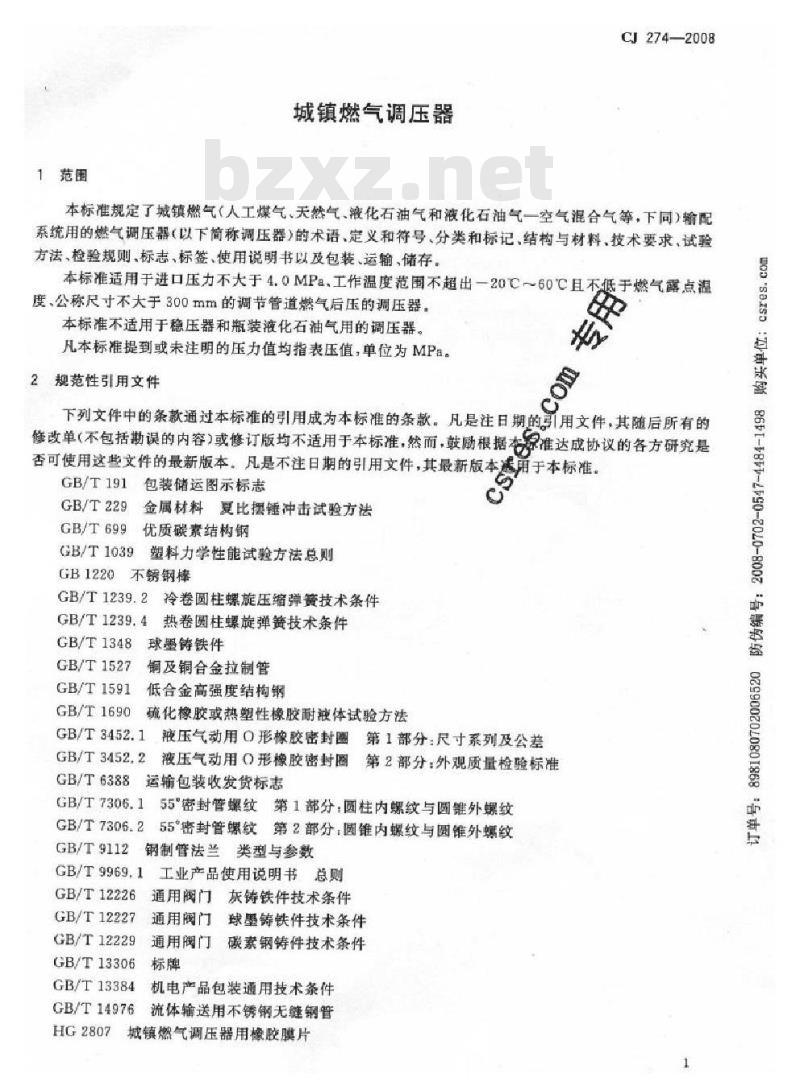

1范围
城镇燃气调压器
CJ274—2008
本标准规定了城镇燃气（人工煤气、天然气、液化石油气和液化石油气一空气混合气等，下同）输配系统用的燃气调压器（以下简称调压器）的术语、定义和符号、分类和标记、结构与材料、技术要求、试验方法，检验规则、标志，标签、使用说明书以及包装、运输，储存。本标适用于进口压力不大于4.0MPa，工作温度范围不超出一20C～60℃且不低于燃气露点温度，公称尺寸不大于300mm的调节管道燃气后压的调压器。本标准不适用于稳压器和瓶装液化石油气用的调压器。凡本标准提到或未注明的压力值均指表压值，单位为MPa。2规范性引用文件
下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据女综准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本遇用于本标准。G
GB/T191包装储运图示标志
GB/T229
9金属材料夏比摆锤冲击试验方法GB/T699
优质碳素结构钢
GB/T1039塑料力学性能试验方法总则GB1220不锈钢棒
GB/T1239.2冷卷圆柱螺旋压缩弹簧技术条件GB/T1239.4热卷圆柱螺旋弹簧技术条件GB/T1348球墨铸铁件bZxz.net
GB/T1527
GB/T1591
GB/T1690
铜及铜合金拉制管
低合金高强度结构钢
硫化橡胶或热塑性橡胶耐液体试验方法GB/T3452.1液压气动用O形橡胶密封圈第1部分：尺寸系列及公差GB/T3452.2液压气动用O形橡胶密封圈第2部分：外观质量检验标准GB/T6388运输包装收发货标志
GB/T7306.155密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T7306.255密封管螺纹第2部分：圆锥内螺纹与圆维外螺纹GB/T9112钢制管法兰类型与参数GB/T9969.1工业产品使用说明书总则GB/T12226
6通用阀门灰铸铁件技术条件
GB/T12227
GB/T12229
通用阀门球墨铸铁件技术条件
通用阀门碳素钢铸件技术条件
GB/T13306
GB/T13384
机电产品包装通用技术条件
GB/T14976
流体输送用不锈钢无缝钢管
HG2807
城镇燃气调压器用橡胶膜片
29902008086
CJ274—2008
HG20592钢制管法兰型式、参数（欧洲体系）HG20615钢制管法兰型式、参数（美洲体系）JB/T7944圆柱螺旋弹簧抽样检查3术语，定义和特号
下列术语、定义和符号适用于本标准。3.1
调压器regulator
自动调节燃气出口压力，使其稳定在某一压力范围内的装置。3.2
调压器系列series of regulators相同设计原理下，结构相似的不同3.3
直接作用式调压器
余尺寸调压器的总称。
direct actie
gregulator
利用出口压力变化，直接控制
作原理见图1。
设定元件：
驱动器：
一膜片；
信号管：
阔座；
阀单：
调压器壳体：
一调节元件：
一驱动器壳体：
呼暇孔；
控制器
动器带动调节元件运动的调压器。直接作用式调压器的结构和工图1直接作用式调压器
间接作用式调压器indirectactingregulatorCJ274—2008
利用出口压力变化，经指挥器（导阀，伺服阀）放大后来控制驱动器带动调节元件运动的调压器。间接作用式调压器的结构和工作原理见图2。2
预调器：
导阔：
驱动器：
信号管/过程管：
驱动腔：
阅座：
闽望：
调压器壳体：
调节元件：
聚动器壳体，
图2间接作用式调压器
调压器公称尺寸nominaldiameterof regulator调压器进口的公称尺寸，表示调压器的尺寸规格，3.6
公称压力 nominal pressare
csres。
一个用数字表示的与压力有关的标示代号，为圆整数。本标准中用于表示调压器的进，出口法兰的公称压力。
设计压力designpressure
在相应的设计温度下，用于确定壳体或其他零件强度的压力值。3.8
进口压力范围inletpressurerange调压器能保证给定稳压精度等级的进口压力范围。注：同一调压器可具有不同的进口压力范as
902186
CJ274-2008
最大进口压力maximuminletpressure在进口压力范围内，所充许的最高进口压力值。3.10
最小进口压力minimuminletpressure在进口压力范围内，所允许的最低进口压力值，3.11
出口压力范围outletpressurerange调压器能保证给定稳压精度等级的出口压力范围。注：同一调压器可具有不同的出口压力范固，调压器可通过更换某些零部件来获得所需的出口压力范围。3.12
maximum outletpressure
最大出口压力
在出口压力范围内，所允许的最高出口压力值。3.13
最小出口压力minimum outletpressure在出口压力范围内，所允许的最低出口压力值。3.14
rated outlet pressure
额定出口压力
调压器出口压力在规定范围内的某一选定值。3.15
基准状态
normal conditions
温度为15℃，绝对压力为101.3253.16
流量 volumetric flow rate
单位时间内流过调压器的基准
流量系数
flow coefficien
寸的气体状态。
态下的气体容积，单位为m/h。
进口绝对压力为6.89k温度为15.6℃，在临界状态下，调压器全开所通过的以0.02875m/h为单位的空气流量。
静特性performance
表述出口压力随进口压力和流量变化关系的特性。3.19
静特性线
performance curve
在进口压力和调整状态不变时，通过先增加流量然后再降低流量所得到的出口压力随流量变化的曲线。
注：本标准采用进口温度为15℃时的静特性线，3.20
静特性线族family of performance curves同一调整状态下各不同进口压力下所得静特性线的集合。4
设定压力setpoint
调压器的一族静特性线的名义出口压力。往，设定压力可等于额定出口压力。3.22
压力回差hysteresisband
条静特性线上同一流量下两个出口压力值之差3.23
驱动压力motorizationpressure调压器驱动器高压腔内的气体压力。3.24
静态stableconditions
出口压力在于扰发生后逐新平稳变化到稳定值后的状态。3.25
CJ 274—2008
稳压精度accuracy
一簇静特性线上，工作范围内出口压力实际值与设定压力差的最大正偏差和最大负偏差的绝对值的平均值对设定压力的百分比值。3.26
accuracy class
稳压精度等级
稳压精度的最大允许值乘以100。O
关闭压力lock-uppressure
调压器调节元件处于关闭位置时，静特性线上流量处的出口压力此时，从开始关团点流量减少至零流量所用的时间应大于调压器关闭的响应出3.28
lock-up pressure class
关闭压力等级
实际关闭压力与设定压力之差对设定压力之比的最大允许值乘以100，3.29
最大流量maximumaccuracyflowrate在规定的设定压力下，针对一定的进口压力，能保证给定稳压精度等级的最大流量中的最小者，可有最大进口压力下的最大流量，最小进口压力下的最大流量和最大和最小进口压力间的某一压力下的最大流量。
最小流量minimum flowrate
在规定的设定压力下，针对一定的进口压力，能保证给定稳压精度等级的最小流量和静态工作的最小流量中的最大者，可有最大进口压力下的最小流量，最小进口压力下的最小流量和最大和最小进口压力间的某一压力下的最小流量。3.31
关闭压力区lock-up pressurezone每一相应进口压力和设定压力的静特性线上，在流量与最小流量间的区域1（见图3）。5
29022886
CI 274—2008
2(1+AC/100)
P2R(FAC/100)
一出口压力：
进口压力：
稳压精度等级
流量：
-Pi下的最人流量；
设定压力：
P, 下的最小流量,
Pax(1+SG/100)
图3关闭压力区（静态）
关闭压力区等级class of lock-uppressure zone最小流量和最大流量的比值的最大允许值乘上1003.33
工作温度范围
operating temperature range
调压器组件及附加装置能正常工作的温度范围。符号和说明
本标准使用的符号和说明见表1。表1符号和说明
稳压精度
稳压精魔等级
流量系数
测试工况下的流量系数
调压器在部分开度下的流量系数试验介质的对密度
形状系数
测试工况下的形状系数
流量系数C，试验中临界流动状态下的测试工说数流量系数C试验中亚临界流动状态下的测试工况数序号
Pzinaux
Qmnx-Pim
QminPau
Qmin.Pamm
表1（续）
设计压力
进口压力
出口压力
最大进口压力与最小进口压力的中间值最大进口压力
最小进口压力
初设出口压力
P2mimP2max之间的初设出口压力出口压力范图内的最大出口压力出口压力范围内的最小出口压力设定压力
大气压力
关闭压力
美闭压力试验中第二次测量测得的美闭压力CJ274—2008
关闭压力试验中第二次测量测得的关闭压力经温度修正后的压力最大设计压力
调压器进口温度为t时试验测得的流量（已换算成基准状态）最大流量
某一进口压力下的最大流量
进口压力为P时的最大流量
最小流量
某一进口压力下的最小流量
进口压力为Pi时的最小流量
最大进口压力下的最小流量
最小进口压力下的最小流量
一条特性线的最大试验流量
试验台能提供的最大流量
关闭压力等级
关闭压力区等级
调压器前试验介质温度
关闭压力试验中第一次测量测得的调压器出口温度关闭压力试验中第二达测量测得的调压器出口温度出口压力实际值与设定值间正偏差出口压力实际值设定值问负偏室7
290220186
CJ274—2008
分类与标记
调压器的分类原则和类别，见表2。表2
分类原则
工作原理
最大进口压力/MPa
4.2.1产品型号编制
调压器的型号编制应包括下列内容：a)
调压器的代号RT。
调压器的工作原理代号见表3。
表1（续）
调压器尚能保证稳压精度等级的最小进出口压差压力回差
膜片所承受的最大压差
销材的伸长率
进口压力范画
出口压力范围
调压器的分类原则和类别
直接作用式，间接作用式
4.2.5.1.6.0.8.0.4.0.2和0.01
表3调压器的工作原理代号
直接作用式
间接作用式
调压器公称尺寸，按5.2.3.1标出进口连接的公称尺寸最大进口压力Pimm，按0.01MPa.0.2MPa.0.4MPa.0.8MPC1.6MPa,2.5MPa和sres。
4.0MPa分7级进行选用，标出以MPa为单位的压力值。自定义号。
自定义号
最大进口压力
调压器公称尺寸
工作原理代号
燃气调压器
4.2.2示例
RTJ-100/0.8
表示间接作用式，公称尺寸为DN100、最大进口压力为0.8MPa的调压器。RTZ-150/0.4A
表示直接作用式，公称尺寸为DN150，最大进口压力为0.4MPa，自定义号为A的调压器。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
