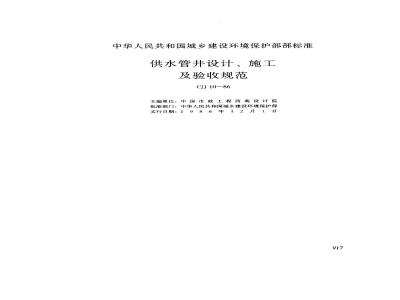

中华人民共和国城乡建设环境保护部部标准供水管井设计、施工
及验收规范
CJ 10—86
主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日
关于批准颁发《供水管井设计、施工及验收规范》的通知
（86）城城字第236号
根据原国家城市建设总局（80）城科字第51号文安排，由中国市政丁程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10一86，918
自一九八六年十二月一日起实行。在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。
城乡建设环境保护部
一九八六年五月十二H
第一章总　则　
第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。
第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。第二章
管井设计
第一节现场踏勘
第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工.条件，并核实已有资料。
第二节井群布置及井位确定
第2.2.1条井群位置（井位）的确定，应考虑下列因素：
一、需水量和水质要求；
二、地下水资源可靠；
三、城镇规划和现有给水设施；四、施工、运行和维护方便；
五、有足够的卫生防护范围；
六、需水量增加时，有扩建可能。第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度并组。
第2.2.3条井群设计时，应设置长期观测孔。观测孔的设计，应符合《供水水文地质勘察规范》（TJ27--78）的有关规定。第2.2.4条井群设计时，应设置备用并。备用井的数量，可按生产井数10～20%停止工作时仍能满足设计水量确定。但不得少于一口。第2.2.5条并位与高大建筑物或重要构筑物，应保持足够的安全距离。
第三节管井结构设计
第2.3.1条管井结构设计，一般包括下列内容：
一、井身结构；
二、过滤器类型及井管配置；
三、填砾的规格及位置；
四、封闭的位置及所用材料；
五、管井的附属设施如测水管、填砾管等。第2.3.2条井身结构应尽量简化。井身设计应首先根据成井要求，确定井的最终直径，然后考虑成井工艺、岩石可钻性等因素，确定每段井径大小与深度，最后，确定井的开口直径。第2.3.3条松散层中管井的深度，应根据拟采含水层（组）的顶板埋藏深度、过滤器的合理长度、过滤器的安装位置、沉淀管的长度来确定。
基岩地区的管井，应尽量穿透拟采含水构造带（岩溶发育带、断裂破碎带、裂隙发育带）。注：如有确切资料、部分揭露含水构造带，就能满足需水要求时，管井亦可不穿透含水构造带。第2.3.4条设计井径时，应考虑管井的设计取水量和成井工艺等因素。并满足下列要求：、并径应比设计过滤器的外径大50mm，基岩地区在不下过滤器的裸眼井段，上部安泵段的井径应比抽水设备铭牌标定的井管公称内径大50mmc
二、松散层中的管井井径，应用允许人井渗透流速（,）复核，并满足下式要求：D
井径（m)；
式中　D—　
Q—-设计取水量(m2 /s);
L—-过滤器工作部分长度（m);
,——允许人井渗透流速
(m/s);
k为渗透系数(m/s)。
三、井的最终直径，应比沉淀管的外径大50mm。基岩地区下部不下并管的管井，并的最终直径，一般不小于150mm。
第2.3.5条井管--般包括井壁管、过滤管、沉淀管。井管直径，应满足下列要求：一、安泵段井管内径应比抽水设备铭牌标定的井管公称内径大50mm。
二、过滤管的外径，应用允许人管流速复核，并满足下式要求：
D,≥ 元Lnvg
式中 D.--过滤管外径 (m);
注：缠丝过滤管算至缠丝外表面。Q
-设计取水量(m3 /s);
过滤管的工作部分长度（m)；
一过滤管表层进水面有效孔隙率（一毅按过滤管表层进水面孔隙率的50%考虑)；
-允许人管流速（数值按表2.3.5确Ug
定)。
三、在基岩地区成井时，兼有护整及止水作用的井管，其直径除满足上述要求外，尚应考虑成井工艺要求。
允许入管流速
含水层渗透系数k (m/d)【允许入管流速 u。(m/s)>122
82-122
注：①填砾与非填砾过滤器，均按上表数值确定。②地下水对过滤管有结垢和腐蚀可能时，允许人管流速，应减少号～一
第2.3.6条管井过滤器类型，可根据含水层的性质，按表2.3.6确定。
不同含水层适（可）用过滤器类型表2.3.6
含水层岩性
适用过滤器类型可用过滤器类型细、粉砂含水层双层填砾过滤器单层填砾过滤器
中砂、粗砂、砾
砂及,d20<2mm的单层填砾过滤器碎石土类含水层
d20≥2mm 的碎
石土类含水层
基岩裂医溶洞
（充砂）含水层
基岩裂隙溶洞
（不充砂）含水层
缠丝过滤器
骨架过滤器或单层填砾过滤器
单层填砾过滤器
骨架过滤器
填砾过滤器的骨架，可采用穿孔管、穿孔缠920
丝管或钢筋骨架缠丝管。
第2.3.7条松散层中的管井，应全部设置井管，设计动水位以上设井壁管，设计动水位以下的取水含水层（段）设足够长度的过滤管，其余井段设井壁管，底部设沉淀管。沉淀管的长度，应根据含水层的岩性和井深确定，一般为2~10m。
基岩地区的管井，上部安泵井段应设井管，下部井段是否设置井管，应根据岩层稳定性确定。第2.3.8条过滤器的长度和位置，应根据设计出水量、含水层岩性及技术经济等因素确定：、含水层厚度小于30m时，可在设计动水位以下的含水层部位，全部设过滤器；二、含水层厚度大于30m时，宜根据试验资料确定过滤器的合理长度。
第2.3.9条单层填砾过滤器的砾石规格，可按下列规定确定：
、7<10时的砂土类含水层：
'Dso = (6 ~ 8)d50
(2.3.9-1)
注：当砂土类含水层的>10时，应除去筛分样中的部分粗颗粒后，重新筛分，直至n<10为止，然后根据这时颗粒分布累积曲线确定d50，并按式2.3.9-1确定填砾规格。
二、d20<2mm的碎石土类含水层：Dso = (6 ~ 8)d20
(2.3.9-2)
三、d20≥2mm的碎石土类含水层，管井用填入10～20mm的充填砾石或不填砾。式中，Ds0、dso、d20分别为填和含水层颗粒分布累积曲线上，过筛重量累计百分比为50%及20%时的颗粒粒径。
\为含水层的不均匀系数
四、填砾应尽量用均勾砾石（填砾的不均匀系数小于2)。
第2.3.10条
填砾过滤器骨架管的缠丝间距
或不缠丝穿孔管的圆孔直径（条孔宽度）t，一般按下式确定：
式中D为填砾的有效粒径（mm)。(2.3.10)
第2.3.11条双层填砾过滤器的外层填砾规格，按2.3.9条的规定确定，内层填砾的粒径，般为外层填砾粒径的4~6倍。
第2.3.12条单层填砾过滤器的填砾厚度：粗砂以上地层为75mm；中、细、粉砂地层为100mm
双层填砾过滤器的填砾厚度：内层为30～50mm。外层为100mm。
第2.3.13条双层填砾过滤器的内层砾石网笼上下端，均应设弹簧钢板四块或其他保护网笼装置。
填砾过滤器的填砾高度，一般
第 2,3,14条
按下列规定确定：
一、填砾高度应根据过滤管的位置确定，底部宜低于过滤管下端2m以上，上部宜高出过滤管上端8m以上。但供生活饮用水的管井，第一含水层距地表过近时，不受此限。二、非均质含水层或多层含水层中两层相近，且颗粒组成有差异，无法满足本条第一款规定时，可根据具体情况，按下列规定处理：1，含水层颗粒组成差异不大时，则可按本条一的规定，全部填人根据细颗粒含水层确定的砾。
2.含水层颗粒组成差异较大，需要分层填砾时，不论细颗粒含水层在上还是在下，均应尽量使细颗粒含水层的砾石位置，下部低于细颗粒含水层2m以上，上部高出细颗粒含水层8m以上。
第2.3.15条骨架过滤器的孔眼尺寸，一般根据孔的形状及含水层颗粒组成，按下列规定确定：
圆孔直径t=（34）d2
条孔宽度t=（1.5～2）d2
条孔长度 L=（8～10）t
(2.3.15-1)
(2.3.15-2)
(2.3.15-3)
注：如根据上式计算，所得值较大时，可适当减小，一般圆孔直径不大于21mm，条孔宽度不大于10mm。
管井的封闭，按下列规定设
第 2.3.16 条
、井管外上部的封闭，一般用优质粘土球或水泥浆封闭，厚度不得小于5m；二、水质不良的含水层，液散层用粘土球封闭，基岩用水泥浆封闭，封闭位置，一般超过拟封闭层上、下各5m；
三、管井揭露多层含水层，需要分层开采时，对非开采含水层，可视其岩性及水头，选用粘土球或水泥浆封闭。
第2.3.17条松散层中管井的测水管，可按下列规定设计：
一、测水管的内径一般为38～50mm;二、下部的进水部分长度为2～3m；三、水管宜紧靠井壁。
第四节井 管设计
第2.4.1条供水管井的管材，应根据井水用途、地下水水质、管材强度及技术经济等因素选定。
在地下水具有强侵蚀性的地区
第 2.4.2 条
建井，设计井管时，应采取下列措施：一、选用耐腐蚀的管材，对抗腐蚀性差的管材应采取防腐措施；
二、条件可能时，采用不缠丝的过滤管；三、缠丝采用不锈钢丝、铜丝或玻璃纤维增强聚乙烯滤水丝。
第2.4.3条
常用井管的管材质量宜满足下
列要求：
一、钢管：
1.无缝钢管：弯曲度不得超过1.5mm/m，，壁厚公差+12.5%。钢管两
外径公差
端应切成直角，并清除毛刺。钢管内外表面不得有裂缝、折叠、轧折、离层、发纹和结疤缺陷存在。
2.焊接钢管：参照无缝钢管的质量要求。3.钢管壁厚不得小于8mm。
二、铸铁管：弯曲度不得大于表2.4.3的规定。
管体壁厚负偏差为（1+0.05T）mm。T为标准壁厚（mm)。长度偏差为一20mm。管内外表面不允许有冷隔、裂缝、错位等妨碍使用的明显缺陷。凡是使壁厚减薄的各种局部缺陷，其深度不得超过（2+0.05T）mm。管端面应与轴线相垂直。
三、钢筋混凝土管：弯曲度不得超过3mm/m，外径公差不超过±5mm，壁厚偏差不得超过土2mm。内壁应光滑，管身无裂纹、缺损及暗伤，钢筋不得外露。管两端应切成直角，并清除毛刺。
铸铁管的弯曲度
公称口径（mm）
≤150
200~450
≥500
度曲弯（mm）
表中L代表管的有效长度的米数。第2.4.4条缠丝过滤管的骨架为穿孔管时，其穿孔形状、尺寸和排列方式应根据管材强度和加工工艺等因素确定。
第2.4.5条缠丝过滤管的骨架为穿孔管时，其穿孔孔隙率，应根据管材强度、受力条件和设计出水量确定，一般为15～30%。第2.4.6条缠丝过滤管必须有纵向垫筋。垫筋高度一般为6一8mm，其间距以保证缠丝距管壁2~4mm为准。势筋两端应有挡箍。第2.4.7条缠丝应采用无毒、耐腐蚀、抗拉强度大、膨胀系数小的线材，断面形状以梯形或…角形为宜。
第2.4.8条
缠丝不得松动。缠丝间距偏差
应小于设计丝距土20%。
第2.4.9条钢筋骨架缠丝过滤管，应根据材料强度和受力条件设计。
第2.4.10条井管应采取丝扣连接或焊接。焊接井管的1：下端，应经机械找平，下端面应有45°坡口，
第三章管井施工
第一节钻进
第3.1.1条钻进方法的选择，应综合考虑地层岩性、井身结构、钻进工艺等因素。一般参照下表确定：
钻进方法选择表
钻进方法
主要工艺特点
钻头回转切翻、研磨破
回转碎岩石，清水或泥浆正向
钻进循环。有取芯钻进及全面
钻进之分
潜孔锤
反循环
适用条件
砂土类及粘性
土类松散层；软
至硬的基岩
钻具冲击破碎岩石，抽
碎石土类松散
筒捞取岩屑。有钻头钻进层，井深在及抽离钻进之分wwW.bzxz.Net
冲击、回转破碎岩石，
冲洗介质正向循环。潜孔
锤有风动及液动之分
回转钻进中，冲洗介质
200m以内
坚硬基岩，且
岩层不含水或富
水性差
除漯石、卵石
（碎石）外的松
反向循环。有泵吸、气举、（
[射流反循环三种方式
散层；基岩
回转钻进中，用空气或
雾化清水，雾化泥浆、泡
沫、充气泥浆等作冲洗介
岩层漏水严重
或干旱缺水地区
第3.1.2条钻进中如遇漂石或坚硬岩层，造成钻进极为困难时，可进行井内爆破。第3.1.3条钻进中，应注意防斜，并按照《供水水文地质钻探与凿井操作规程》的规定进行测斜，发现井斜，应及时纠斜。井深大于200ml时，应安装钻具指重表、采用钻链，加设扶正器。
第3.1.4条并身质量，应符合下列要求：*、井身应圆正；
二、井的顶角及方位角，不能突变；三、井深100m以内，并身顶角倾斜，不能超过1°；井深100m以下的井段，每100m，顶角倾斜不得超过1.5°。
注：冲击钻进时，顶角倾斜，可根据并口钢绳位移折算。
第二节护壁与冲洗介质
第3.2.1条在松散层中冲击钻进，如钻进用水的水源充足，并能使并内水位保持比静水位高3~5m时，应采用水压护壁。
第3.2.2条在松散、破碎或水敏性地层中钻进，一般采用泥浆护壁。泥浆的性能应根据地层的稳定情况、含水层的富水程度及水头高低、并的深浅以及施工周期等因素确定。制作泥浆，应測定比重、含砂量、粘度、失水量四项泥浆指标。
第3.2.3条在松散层覆盖的基岩中钻进，上部松散层及下部易塌岩层，可采用管材护璧，护壁管需要起拔时，每套护壁管与地层的接触长度宜小于40m。
注：护壁管系指套管及留作成井用的并管。第3.2.4条冲洗介质应根据地层特点利施工条件等因素合理选用。般按下列规定考虑：…、粘土、稳定地层，采用清水；二、松散、破碎或水敏性地层，采用泥浆；三、渗漏地区，缺水地区，采用空气；四、富水地层，严重漏失地层，采用泡沫。第3.2.5条制作泥浆，宜采用供钻进用的粘土粉；无粘土粉时，造浆粘土应经鉴定后选用。
当制作的泥浆性能不能满足钻进要求时，应对泥浆进行处理。
第三节岩（土）样采取与地层编录第3.3.1条钻进过程中所采取的岩（土）样，应能准确反映原有地层的特征。并应遵守下列规定：
“、采取鉴别地层的岩土样，在非含水层中，宦每3～5m取一个；含水层中，每2～3m取一个；变层时，应加取一个。当有测井、扫描照相、井下电视配合工作时，鉴别地层的岩（土）样数量，可适当减少。
、采取颗粒分析样，在厚度大于4m的含水层中，宦每4-6m取--个，当含水层的厚度小于4m时，应取一个。取样重量不宜少于下列数值：
圆砾（角砾）
卵石 (碎石)
三、基岩岩芯的采取率，不宜小于下列数值：完整岩层
构造破碎带、风化带、岩溶带
注：在水文地质资料较多的地区建井，取样数可适当减少。
第3.3.2条
土的分类和定名，应按本规范
附录一的规定执行。
第3.3.3条土样和岩样（岩芯）的描述，应按表3.3.3的内容进行。
土样和岩样（岩芯）的
描述内容
碎石土类
砂上类
粘性土类
岩石类
描述内容
名称、岩性放分、浑圆度、分选性、粒度、胶结情况和充填物（砂、粘性土的含量）
名称、颤色、矿物成分、分选性、胶结情况和包含物（粘性土、动植物残敲、卵砾石等的含量）
名称、颜色、湿度、有机物含量、可塑性和包含物
名称、颜色、矿物成分、结构、构造胶结物、化石、岩脉、包裹物、风化程、度、裂隙性质、裂隙和岩溶发育程度及其充填情况
第3.3.4条在钻探过程中，应对水位、水温、冲洗液消耗量、漏水位置、自流水的水头和自流量、井壁塌、涌砂和气体逸出的情况、岩层变层深度、含水构造和溶洞的起止深度等进行观测和记录。
第3.3.5条对采取的土样、岩样（岩芯），应及时描述和编录。妥善保管并至少保存至管井验收时为止。
第四节井管安装
第3.4.1条井管安装前，应作好下列准备作：
一、检查井身的圆度和深度，井身直径不得小于设计井径20mm，井深偏差不得超过设计井深的正负干分之二；
二、泥浆护壁的井身，除自流井外，应先清理井底沉淀物，并适当稀释泥浆；三、按本规范第二章第四节的有关规定，检查井管的质量，不符合要求的井管，不得下人井内。
第3.4.2条下管方法，应根据下管深度、管材强度及钻探设备等因素选择：一、井管自重（浮重）不超过井管允许抗拉力和钻探设备安全负荷时，宜用直接提吊下管法；
二、井管自重（浮重）超过井管允许抗拉力或钻机安全负荷时，宜用托盘下管法或（和）浮板下管法；
三、并身结构复杂或下管深度过大时，宜用多级下管法。
第3.4.3条并身全部下管时，并管应封底；并管仅下入井身一部分时，井管必须座落在稳定岩层的变径井台上；若下部并段废弃不用，应以卵石或碎石回填并捣实后，才能下入井管。
第3.4.4条井管应安装在井的中心，上口应保持水平，井管与井深的尺寸偏差，不得超过全长的正负千分之二，过滤管安装位置偏差，上下不得超过300mm。
第3.4.5 条采用填砾过滤器的管并，安装井管时，应设找中器。找中器的外径应比井径小30~50mm；找中器的数量应根据井深确定。
第五节填砾及封闭
第3.5.1条填砾前，应作好下列准备工作：一、除自流井外，宜再次稀释泥浆；二、按照设计，将计划填人并内的不同规格殊石的数量和高度进行计算，并准备一定的余量。
第3.5.2条填砾的质量，应符合下列要求：923
、按设计规格筛选，不合规格的砾石不得超过15%；
二、磨圆度好，不得用碎石代替；三、宜用硅质砾石。
第3.5.3条填入井内的不同规格砾石、应进行筛分，并将筛分成果列人报告书。第3.5.4条填砾方法，一般采用静水填砾法或循环水填砾法；必要时，可下填砾管将砾石送人并内。
第 3.5.5 条
填砾时，砾石应沿井管四
周均匀连续地填入，填砾的速度应适当。随填随测填砾深度，发现砾石中途堵塞，应及时排除。
第3.5.6条双层填砾过滤器，笼内砾石应在地面装好并振实后下入井内。笼外及其以上8m，均应填人外层规格的砾石。第3.5.7条采用缠丝过滤器的管井，井管外空隙较大时，应回填粒径为10～20mm的砾有
第3.5.8条封闭用的粘土球或粘士块，应采用优质粘土。粘土球（块）的大小，一般为20～30mm，半干时投入，投人速度应适当。第3.5.9条封闭用的水泥浆，一般采用泥浆泵泵人或提简注人。
第3.5.10条在钻探过程中，使用水泥浆封闭，应待水泥凝固后，进行封闭效果检查，不符要求时，应重新进行封闭。
第3.5.11条管外封闭位置偏差，上下不得超过300mm
第六节洗井及抽水试验
第3.6.1条洗井方法应根据含水层特性、管井结构和钻探工艺等因素确定。第3.6.2条洗井必须及时。可采用活塞、空气压缩机、水泵、复磷酸盐、酸、二氧化碳等交替或联合的方法进行。
第3.6.3条洗井的质量应符合下列要求：
、达到设计抽降时，前后两次试抽的单位出水量之差应小于10%；
二、井水含砂量应符合本规范第4.0.1条第二款的规定。
第3.6.4条为了确定管井的实际出水量，洗井后必须进行抽水试验。
第3.6.5条抽水试验的下降次数，一般为924
一次，下降值不小于设计抽降。需要时，下降次数可适当增加。
第3.6.6条抽水试验的水位和水量的稳定延续时间，基岩地区为8～2h；松散层地区为48h。
第3.6.7条抽水试验的观测要求应按《供水水文地质勘察规范》（TJ27一78）的有关规定执行。
第七节水样采取
第3.7.1条抽水试验结束前，应根据分析项目，在出水管口采取足够数量的水样，及时送交有关单位化验。
第3.7.2条水样采取应符合下列要求：一、取样用的容器应充分洗涤，取细菌检验的水样瓶应作灭菌处理；
二、检验不稳定成份的水样，采样时应同时加放稳定剂；
、水样采取后，应严密封口，并贴上水样标签。
第四章管井验收
第4.0.1条管井竣工后，应由设计、施工及使用单位的代表，在现场按下列质量标准验收：
一、管井的单位出水量与设计单位出水量基本相符。管井揭露的含水层与设计依据不符时，可按实际抽水量验收；
二、管井抽水稳定后，井水含砂量不得超过二百万分之（体积比)；
三、超污染指标的含水层应严密封闭；四、井内沉淀物的高度不得大于井深的千分之五；
五、井管的安装误差，应在本规范第3.4.4条规定的允许值内；
六、井身的弯曲度应在本规范第3.1.4条第三款规定的允许值内。
第4.0.2条管井验收时，施工单位应提供下列资料；
一、并的结构、地质柱状图；
二、岩（土）样及填砾的颗粒分析成果表；三、抽水试验资料；
四、水质分析资料；
五、管井施工及使用说明书。
附录一土的分类和定名标准
土的分类和定名标准
类别名称
碎卵石
定名标雅
圆形及亚圆形为主，粒径大于200mm的颗粒超过全量的 50%
梭角形为主，粒径大于200mm的颗粒超过全重的 50%
圆形及亚圆形为主，粒径大于20mm的颗粒超过全重的50%
梭角形为主，粒径大于20mm的颗粒超过全重的50%
圆形及亚圆形为主，粒径大于 2mm 的颗粒超过全重的50%
粘粉土
[粘土
梭角形为主，粒径大于 2mm 的题粒超过全重的50%
粒径大于 2mm的题粒占全重的25 ~50%
粒径大于0.5mm的颗粒超过全重的50%
粒径大于 0.25mm的颗粒超过全重的50%
粒径大于 0.074mm的颗粒超过全重的85%
粒径大于 0.074mm 的颗粒超过全重的50%
塑性指数 I,≤10
塑性指数 10塑性指数1,>17
注：碎石土和砂土类定名时应根据粒组含量由大到小以先符合者确定。
附录二规范用词说明
1.表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁”。2.表示严格，在正常情况下均应这样做的用词：
正面词采用“应”，反面词采用“不应”或“不得”。
3，表示允许稍有选择，在条件许可时首先应这样做的用词：
正面词采用“宜”或“可”，反面词采用“不宜”。
附加说明
本规范主编单位、参加单位
和主要起草人名单
主编单位：中国市政工程西南设计院参加单位：中国市政工程西北设计院山西省勘察院
河北省城市勘察公司
山东省勘察公司
内蒙古自治区水文地质勘察队
主要起草人：蒋洪源张锡范沈整根高洪宜李旭饶耀光徐琴黎徐声
