本部分规定了进出口微波食品容器及包装材料用聚对苯二甲酸乙二醇酯成型品的卫生要求和检验方法。 SN/T 1891.12-2007 进出口微波食品包装容器及包装材料卫生标准 第12部分:聚对苯二甲酸乙二醇酯成型品 SN/T1891.12-2007 标准下载解压密码：www.bzxz.net

中华人民共和国出入境检验检疫行业标准SN/T 1891.12--2007
进出口微波食品包装容器及包装材料卫生标准
第12部分：聚对苯二甲酸
艺二醇酯成型品
Hygienic standard fur import and export microwave foodcontainers and packaging materials--Parl 12 : Products of polycthylene terephthalale2007-08-06发布
中华人民共
国家质监督检验检疫总局
2008-03-01实施
中华人民共和国出人境检验检瑟行业标准
进出口微波食品包装容器及包装材料卫生标准第12部分：聚对苯二甲酸乙二醇酯成型品
SN:T 1891. 12..-2007
中国标术出版社出版
北京复兴门外三梁河北街16号
邮政编码：100015
网l: www, spr, nei. cl
电话：6852394668517518
中国标准出版社奈岛印利厂印剧开本880×12301116印张0.5字数8千字2007年11月第一版，2007年11月第一次印所印数 1 —2 000
书号：155056，2·18137定价6.00元YYKAONIKACa
SN/T 1891. 12—2007
SN/T1891进出口微破食品包装容器及包装材料卫生标推分为13个部分：一第1部分聚丙烯成型品；
第2部分：三聚原胺成型品；
第3部分：聚乙烯成型品；
第4部分：聚氛乙烯成型品；
第5部分：聚笨乙烯成型品；
第6部分：玻璃制品；
第了部分：偏氯乙烯氮乙烯共聚树脂：一第8部分：聚碳酸酯村脂：
-第9部分：聚对苯二甲酸乙二醇酯树脂：第10部分，聚苯乙烯树脂：
第11部分：聚丙烯树脂：
：：第12部分：聚对苯二甲酸乙二醇酯成型品：第13 部分：聚氟乙烯树脂。
本部分为 SN/T 1891的第 12部分。本部分由图家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民儿和国天沌人境检验检疫所沐部分主要起草人：王利兵、吕刚、赵背、刘军、于杜贞、施宇明。木部分系首发布的出人境检驼检疫行业标谁1范围

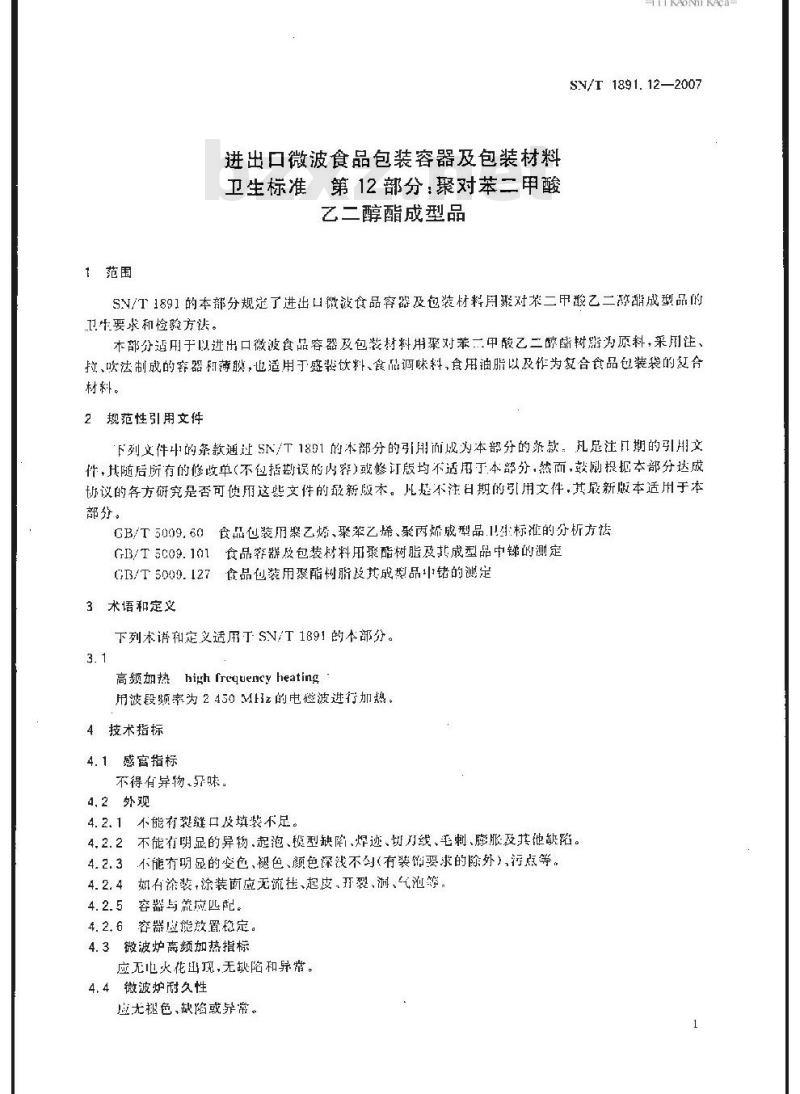

进出口微波食品包装容器及包装材料卫生标准第12部分：聚对苯二甲酸乙二醇酯成型品
HTYKAONKACa
SV/T 1891.12—2007免费标准下载网bzxz
SV/T1891的本部分规定了进出口微设食品容器及包装材料月聚对术二甲酸乙二醇酯成型品的卫牛要求和检验方法。
本部分适用于以进出口微波食品容器及包装材料用聚对苯二中酸乙二醇酷树器为原料，采用注、拉、吹法制成的容器和薄膜，止适用于感盛装饮料、食品调味料，食用油脂以及作为复合食品包装袋的复合材料。
2规范性引用文件
下列义件中的条款通过SN/T1891的本部分的引月而成为本部分的款。凡足注且期的引月文件，其随后所有的修收单（不包括勘误的内睿）或修订版均不适用于本部分，然面，鼓刷根据本部分达成协议的各方研究是否可使用这些文件的最新版木。儿是不注日期的引用文件，其最新版本适用于本部分。
GB/T5009.60食品他装用聚乙烯、聚苯乙烯、聚丙矫成型品.卫生标准的分析方法GI3/T5C09.101食品客器及包装材料用聚酯树脂及其成型品中锦的测定GB/T5009.127食品包装用聚酯树脂及其成型品中诺的测定3术语和定义
下列术谱和定义适用于 SNV/T 1891 的本部分。3.1
高频加热high frequency heating用波段频率为2450MHiz的电偿波进行加热。4技术指标
4.1感宫指标
不得有异物、异味，
4.2外观
4.2.1不能有裂缝口及填装不足。4.2.2不能有明显的异物、起泡、模型缺陷、焊迹、切刀线、毛刺、胀及其他缺陷。4.2.3不能有明显的变色，褪色、颜色深浅不勾（有装饱要求的除外），污点等。4.2.4如有涤装，涂装面应无流挂、起皮，开裂、满、气池等，4.2.5容器与益应匹配。
4.2.6容器应能效置稳定。
4.3微波炉高频加热指标
应无电火花出现，无缺陷和异常。4.4微波炉耐久性
应尤褪色、缺陷或异常。
SN/T 1891.12——2007
4.5耐热水性
涂膜及绘而部分应无分带。
4.6理化指标
理化指标应符合表1的要求。
燕发残道/(mg/kg)
裕出试验
表1理化项目及指标
水,4%乙酸,60℃.0.5 h
如采在100℃以上使用的材料则为95℃，0.5h多-烂,25,1 h
如果在100%以上使用的标标则为20%Z醇,60T.0.5 1
启锰酸钾消耗（水6cc0.5h)/(mg/L）重金所(以P计)4%乙酸,60℃.0.6 )/L)第(以 Sb计4%乙酸,60℃.0.5hm/L)销(以 G计4%乙酸,GG℃,8).(m/L)冷餐油或光包沟脂
脱色试验
5检验方法
5.1取样
按GB/T 5009.60中取样去逃行
5.2感官检验
5.2.1臭味试验
问食品容器及包装材料用对萃三甲酸二醇酯成型品样品压份中加入0，05%十二烧基苯破酸销水辫液，搅扑至少80s，然后扇水彻底清就，立即向容器丙倒人约头容积的沸水，益上盖子。静置5 min后，让五个人分别喉五份样品的气味，五人中靠少三表没有嘎到气味应判定样品为无臭。注，对于没有益子的容器可球璃板或表西代格，5. 2.2味道试验
莫味试验结束后，盖上盖子，将器冷却至室溢，让五人品尝水的味道，丘人中至少三人没有感觉到味逆虚判定样品为无味。
5.3微波炉高频加热试验
5. 3. 1 装置
额定调颇输出功率在2W以下的微波炉。5. 3.2 步骤
5.3.2.1在微波炉内放人食品容器包装材料用聚对二甲酸乙二醇酯成型品样品,选择表2中微波炉的额定输出功率对应的加热时间进行加热。5.3.2.2加热束后，从微波炉中取出成型品，冷却至室温，微波炉也冷却至空温。5. 3.2. 3重复5. 3.2. 1 和5. 3.2. 2两次,结果应符合4.3的要求。2
5.3.2.4高频加热试验结束府，应亚新进行只味试验，结果应符合4.1的要求。表2输出功率与加热时间对照表
额定编出功率/W
5.4微波炉耐久性试验
5. 4. 1 装置与试剂
5.4.1.1微波炉，额定调频输出功率在2kW以下的微波炉,5.4.1.2低温槽,使用能调节温设的低湿偿。5.4.1.3温度计，有数字显示的热电码。5.4.1.4橄榄油，食品级，
5.4.2步骤
YYKAOKAca
SN/T 1891.12—2007
热时回/min
5.4.2.1向食品容器及包装材料用聚对苯二甲酸艺二醇酯成型品内倒入大约50%容积的橄榄油。5.4.2.2将成型品放入微波炉，加热橄榄油的温度达到成型品标示的温度（当标示温度200℃时）或加热至200℃（当标示温度多200℃时）。5.4.2.3当缴榄油加热完成后，立即将成型品从微波炉内取出，放人成型品标示最低湿度土3℃的低温槽，冷却至给定的温度，如果标示的低温垃高为40℃，则将低温楷的温度调为一10℃士3℃。注：如果食品容器及包装材料没有标示最低使用温度，将低识相度设为一30%3么。5.4.2.4连续重友5.4.2.2和5.1.2.3丘次，结果应行合4.4的要求。5.5耐热水性试验
5. 5. 1 装置及器具
5.5.1.1恒温水挡，有搅拌装罩且能调整温度的恒温水机。5.5.1.2器具，具有耐热性且能使食品容器及包装材料究企盛人的管或类似的装置。5.5.2步骤
将聚对苯二中酸乙二醇酯成型品效人器具，尽量隔开涂装或绘面过的食品容器及包装材料，以免它们相五穿擦。将器具放人溢度为80℃土2℃的恒温水椰，2h后圾出，用棉布等擦干水分，在室温下放置30min结果应衍合4.5的要求。
带益的食品容器，也应对盖子进行同样的试验，检查行无异常。5.6浸泡条件
5. 6. 1 水;60℃±2℃ ,保源 0, 5 h。5. 6. 2 4%乙酸:60℃ ±2℃ ,保温 0. 5 h。5.6. 3 20%z醇:60℃=5℃,没池0. 5 h5. 6. 4N-底烷:25℃±5℃ ,没池 1 15.6.15.6.4没泡液按接面积每平方用米加2ml。也可在成型品中加人没泡液至三分之二至五分之网容积，分析纬果折第为每平方库米2mL浸泡液计。5.7蒸发残渣
按（B/T 5009.60中蒸发残渣的分析方法操作。5.8离锰酸钾消耗
按G1/5009.60高锰酸钾消耗量的分析方法摄作。SN/T 1891.12—2007
5.9重金愿
按GB/T5009.60直金属的分折方法操作5.10锑
按GB/T5009.101中的分折方法撑作。5.11锗
按 GB/T 5000.127 中钻的分析方法操作。5. 12 脱色试验
按 GB/T 5009. 60 脱色试验探作。SN/T1891.12-2007
书号：155068·2·18187
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
