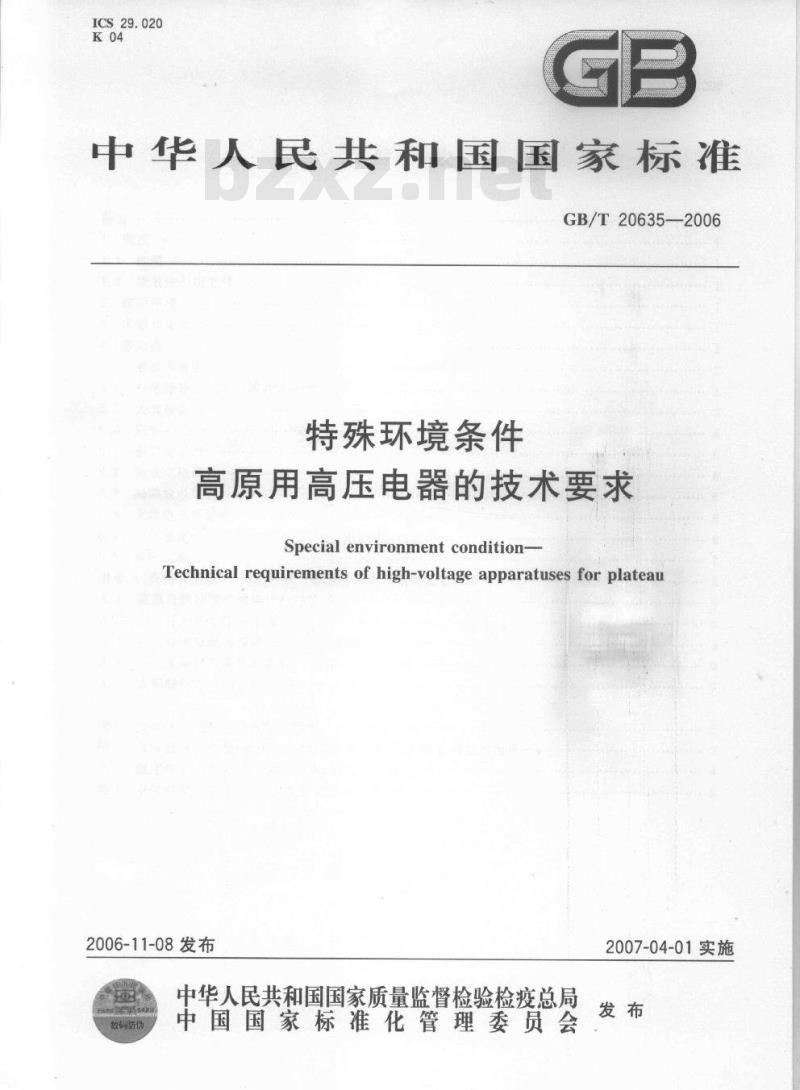

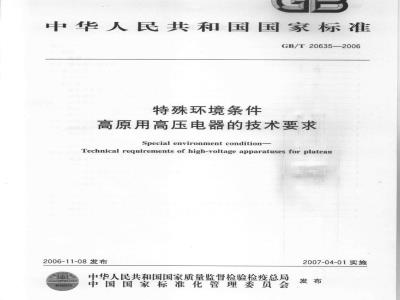

ICS29.020
中华人民共和国国家标准
GB/T20635-2006
特殊环境条件
高原用高压电器的技术要求
Special environment condition-Technical requirements of high-voltage apparatuses for plateau2006-11-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防保
2007-04-01实施

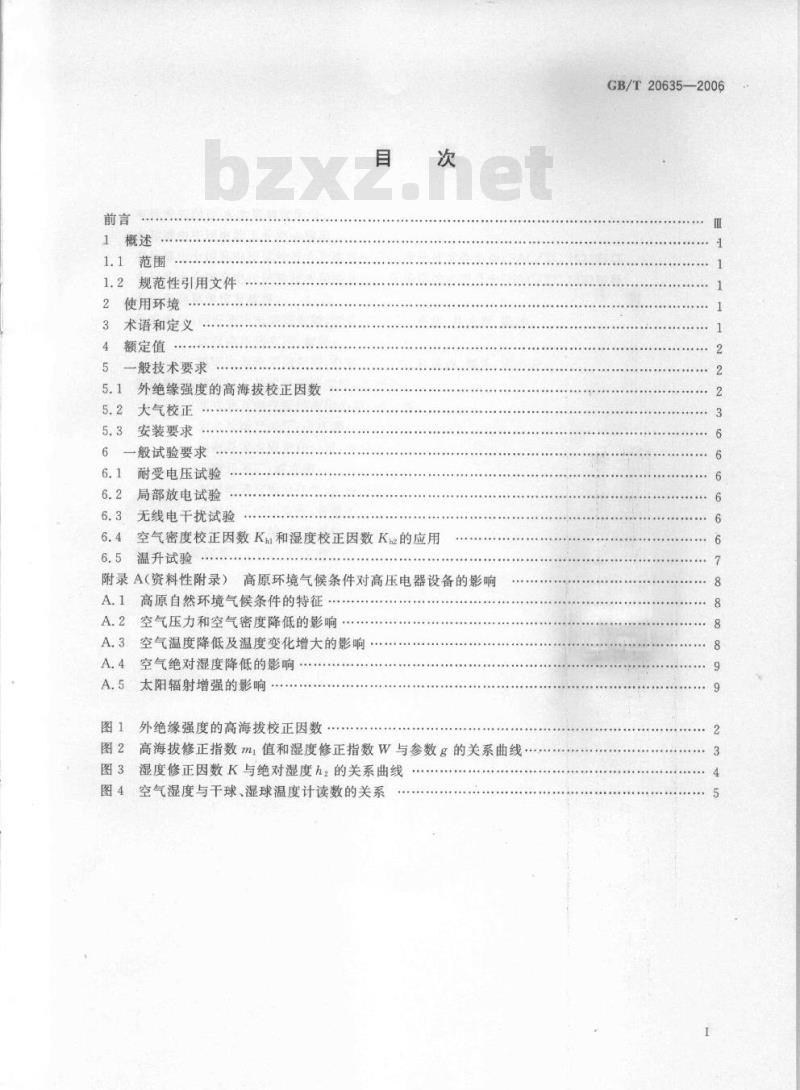

1概述
1.1范围
1.2规范性引用文件
2使用环境
3术语和定义
额定值
一般技术要求
5.1外绝缘强度的高海拔校正因数5.2
大气校正
安装要求
般试验要求
耐受电压试验
局部放电试验
无线电干扰试验
空气密度校正因数K和湿度校正因数Kz的应用6.5温升试验
附录A（资料性附录）高原环境气候条件对高压电器设备的影响A.1高原自然环境气候条件的特征A.2空气压力和空气密度降低的影响A.3空气温度降低及温度变化增大的影响A.4空气绝对湿度降低的影响
太阳辐射增强的影响
图1外绝缘强度的高海拔校正因数图2高海拔修正指数mi值和湿度修正指数W与参数g的关系曲线·图3湿度修正因数K与绝对湿度h，的关系曲线图4空气湿度与干球、湿球温度计读数的关系GB/T20635-2006

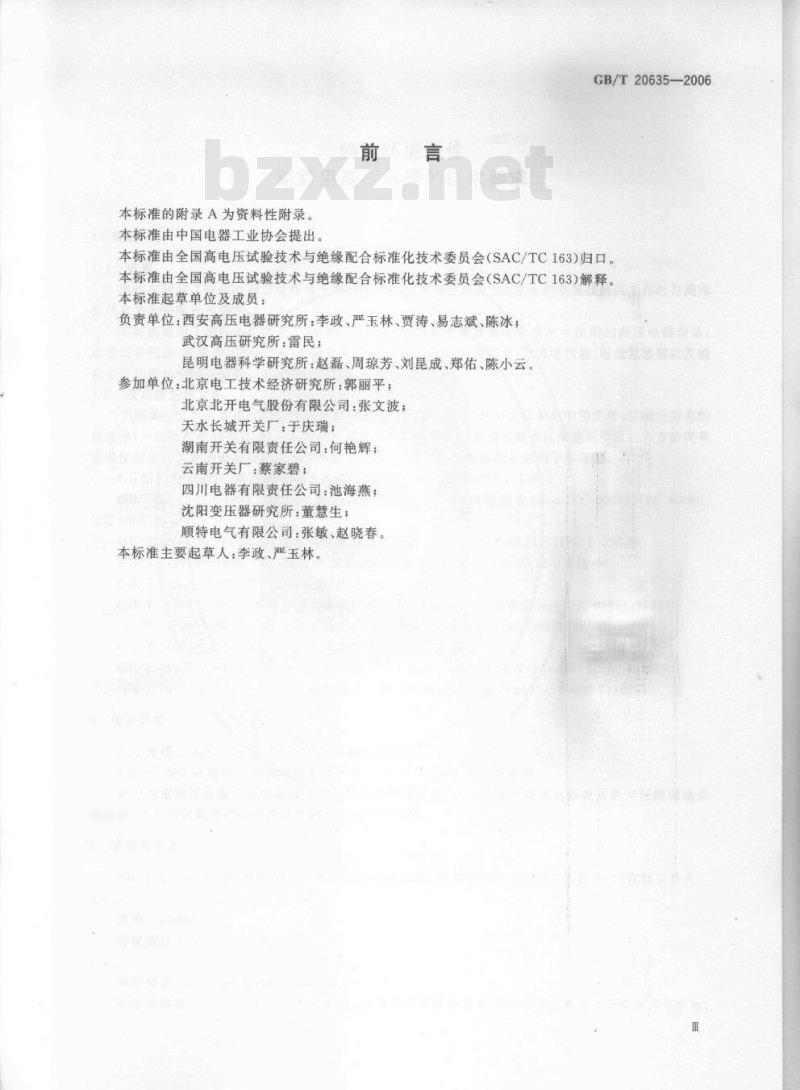

本标准的附录A为资料性附录。
本标准由中国电器工业协会提出。前言
GB/T20635--2006
本标准由全国高电压试验技术与绝缘配合标准化技术委员会（SAC/TC163）归口。本标准由全国高电压试验技术与绝缘配合标准化技术委员会（SAC/TC163）解释。本标准起草单位及成员：
负责单位：西安高压电器研究所：李政、严玉林、贾涛、易志斌、陈冰，武汉高压研究所：雷民；
昆明电器科学研究所：赵磊、周琼芳、刘昆成、郑佑、陈小云。参加单位：北京电工技术经济研究所：郭丽平，北京北开电气股份有限公司：张文波；天水长城开关厂：于庆瑞；
湖南开关有限责任公司：何艳辉；云南开关厂：蔡家碧；
四川电器有限责任公司：池海燕；沈阳变压器研究所：董慧生；
顺特电气有限公司：张敏、赵晓春。本标准主要起草人：李政、严玉林。1概述

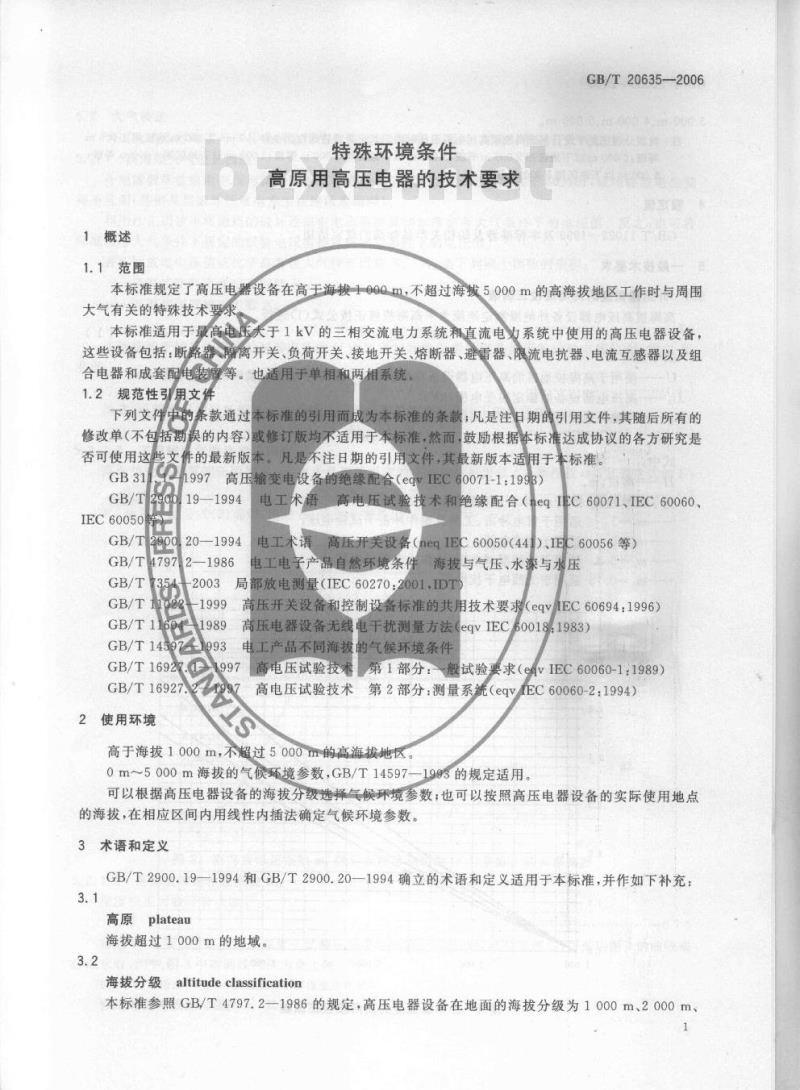

1.1范围
特殊环境条件
高原用高压电器的技术要求
GB/T20635—2006
本标准规定了高压电器设备在高于海拔1000m，不超过海拔5000m的高海拔地区工作时与周围大气有关的特殊技术要求
本标准适用于最高电压大于1kV的三相交流电力系统和直流电力系统中使用的高压电器设备，这些设备包括：断路器隔禽开关、负荷开关、接地开关、熔断器、避重器、限流电抗器、电流互感器以及组合电器和成套配电装置等。也适用于单相和两相系统。1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB311997高压输变电设备的绝缘配合（eqvIEC60071-1：1998）GB/T29019-1994
电工术语
高电压试验技术和绝缘配合（negIEC60071、IEC60060、IEC60050
GB/T290020—1994
GB/T47972-1986
GB/T7354
电工术语 高压开关设备（negIEC60050（441).IEC60056等）电工电子产品自然环境条件海拔与气压、水深与水压-2003局部放电测量（IEC60270：2001.IDT）19231999高压开关设备和控制设备标准的共用技术要求（eqyIEC60694：1996）GB/T10
GB/T1160-1989高
高压电器设备无线电干扰测量方法（eqvIEC60018:1983）GB/T14597993电工产品不同海拔的气候环境条件GB/T16927.1997
高电压试验技术第1部分：般试验要求（evIEC60060-1：1989）GB/T16927.
2使用环境
高电压试验技术第2部分：测量系统（eqv（EC60060-2：1994）高于海拨1000m，不超过5000m的高海拔地区0m~5000m海拔的气候环境参数，GB/T14597-1993的规定适用。可以根据高压电器设备的海拔分级选择气候环境参数：也可以按照高压电器设备的实际使用地点的海拔，在相应区间内用线性内插法确定气候环境参数。3术语和定义
GB/T2900.19—1994和GB/T2900.20—1994确立的术语和定义适用于本标准，并作如下补充：3.1
高原plateau
海拔超过1000m的地域。

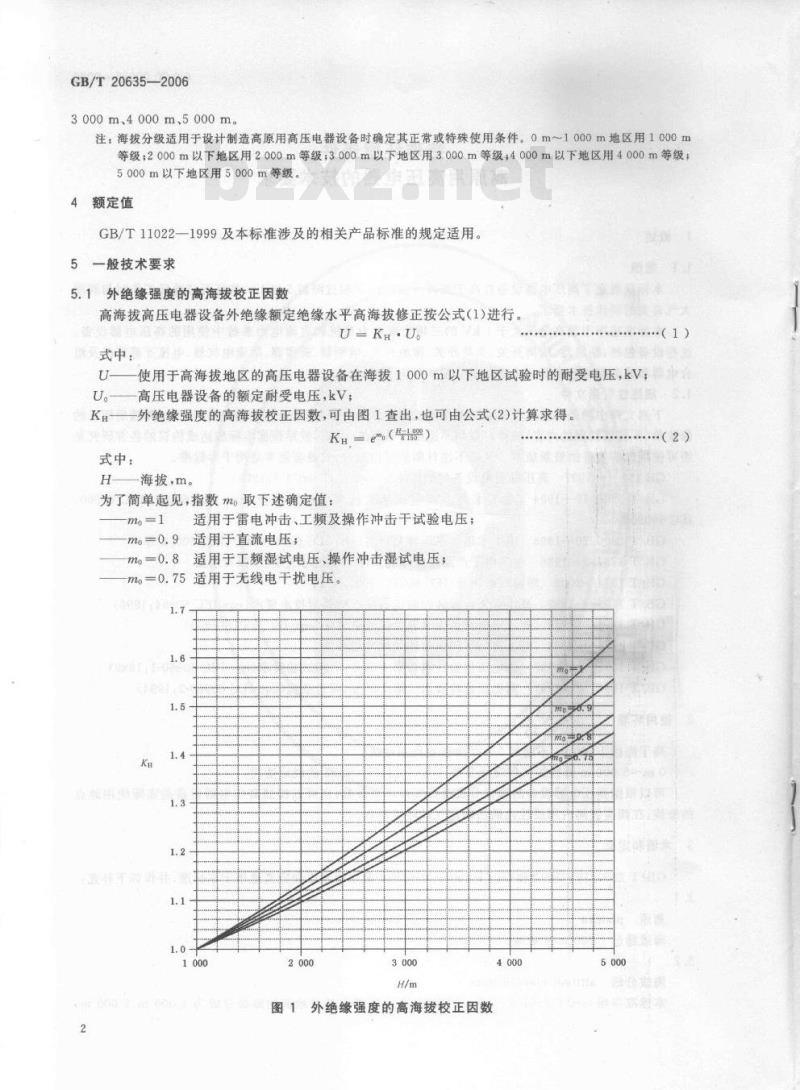

海拔分级altitudeclassification本标准参照GB/T4797.2—1986的规定，高压电器设备在地面的海拔分级为1000m、2000m、GB/T20635-—2006
3000 m.4 000 m.5000m.
注：海拨分级适用于设计制造高原用高压电器设备时确定其正常或特殊使用条件。0m~1000m地区用1000m等级；2000m以下地区用2000m等级；3000m以下地区用3000m等级：4000m以下地区用4000m等级：5000m以下地区用5000m等级。
4额定值
高风基
GB/T11022一1999及本标准涉及的相关产品标准的规定适用。5一般技术要求
5.1外绝缘强度的高海拔校正因数高海拔高压电器设备外绝缘额定绝缘水平高海拔修正按公式（1）进行。U=KH.U.
.（1）
式中：
使用于高海拔地区的高压电器设备在海拔1000m以下地区试验时的耐受电压，kV；高压电器设备的额定耐受电压，kV；K一外绝缘强度的高海拔校正因数，可由图1查出，也可由公式（2）计算求得。K-e()
H海拔，m。
为了简单起见，指数mo取下述确定值：mo=1
适用于雷电冲击、工频及操作冲击于试验电压：mo=0.9适用于直流电压；
mo=0.8适用于工频湿试电压、操作冲击湿试电压；mo=0.75适用于无线电干扰电压。1.6
图1外绝缘强度的高海拔校正因数4000
....（2)
5.2大气校正
GB/T20635—2006
当试验地点的海拔与产品确认适用的使用地区的海拔不同时，试验时需进行大气校正。5.2.1高海拔大气校正因数
外绝缘破坏性放电电压与试验时的大气条件有关，当大气相对湿度大于80%时，破坏性放电会变得不规则（特别是当破坏性放电发生在绝缘表面时）。利用校正因数可将测得的破坏性放电电压值换算到标准参考大气条件下的电压值。反之，也可将标准参考大气条件下规定的试验电压值换算到试验条件下的电压值。破坏性放电电压值正比于高海拔大气校正因数K，。K，是下列两个因数的乘积：高海拔空气密度校正因数Kh
高海拔湿度校正因数Khe海被
K=K·Khe
（3）
实际施加于试品外绝缘的试验电压值U由规定的标准参考大气条件下的试验电压值U。乘以K求得：
反之，可将测量的破坏性放电电压值校正到标准参考大气条件下的电压值：U。=U/K
5.2.1.1高海拔空气密度校正因数K.（4）
.....（5)
高海拔空气密度校正因数K取决于外绝缘强度的高海拔修正因数K和指数ml，其表达式如下：Kh=KHm
KH由图1或公式（2)确定，指数m在图2中给出。1.0
图2高海拔修正指数m值和湿度修正指数W与参数g的关系曲线5.2.1.2高海拔湿度校正因数Kz2湿度校正因数可表示如下：
（6）
指数W在图2中给出。K取决于试验电压类型和修正的高海拔绝对湿度h2，可采用图3的曲线来近似求取，图2、图3中的曲线可认为是上限。注：对hz值超过15g/m2的湿度校正需慎重处理。修正的高海拔绝对湿度hz.其表达式：GB/T20635-—2006
式中：
修正的高海拔绝对湿度，g/m；
hz=h/8m2
h一高海拔试验地点实测绝对湿度，g/m：m2
系数：
工频、雷电冲击电压时，取m21；直流，操作冲击电压时，取m2=0.78。相对空气密度
b273+t
to：标准参考大气条件下的温度，20℃，-bo：标推参考大气条件下的压力，101.3kPa；t：周围环境温度，℃；
b周围环境大气压力，kPa
交流电压
雷电、操作
冲击电压
直流电
ha/(g/m)
图3湿度修正因数K与绝对湿度h2的关系曲线5.2.1.3指数m和W确定方法
校正因数依赖于预放电形式，由此引人参数名：UB
500L8Kh
式中：
UB—一实际大气条件时50%破坏性放电电压值（测量或计算），kV4
（8）
（9）
（10）
L-试品最小放电路径，m，
相对空气密度：
Kh—高海拔湿度校正因数。
注：设备的最小放电路径可根据产品设计给出的最小空气间隙来确定。耐受电压试验时，UB可以假定为1.1倍试验电压值。GB/T20635-2006
指数m和W仍在研究中，其近似值在图2中给出，特别对于g小于1的超高压长间隙问题仅为大量统计数据的轮廓线，因此目前工频、雷电冲击、直流电压一般情况下取㎡1=1。额定电压363kV以上产品的操作冲击电压m指数按表1的规定选用。表1
极对地
以向绝缘
5.2.2湿度测量
湿度测量通常用通风式精密干湿球温度计。绝对湿度是干、湿两个温度计读数的函数，可由图4查出，同时也可查得相对湿度。测量时应在数值达到稳定后仔细读数，以免在确定湿度时造成过大的误差。只要具有是够的准确度，其他确定湿度的方法亦可采用S
干球温度/℃
图4空气湿度与干球、湿球温度计读数的关系35
GB/T20635-2006
图4给出了标准大气压下空气湿度与干球、湿球温度读数的关系。非标准大气压条件时需将湿度图读数与修正值△H相加以得到实际湿度值。△H的计算公式为：式中：
TD——空气干泡温度，℃；
At———干泡和湿泡温度之差：AH=273+TD
△b—标准大气压与实际大气压之差，即△b=101.3-b,kPa；AH绝对湿度的修正值，g/m。
5.3安装要求
（11)
国国的新连
使用于高原地区的高压电器设备，尤其是户外产品，在安装时应充分考虑高原地区的大风和沙尘对设备完整及性能和安装人员安全的影响。6一般试验要求
6.1耐受电压试验
家路装南
内绝缘耐受电压GB311.1一1997的表3、表4中的高压电器内绝缘耐受电压的规定值适用；外绝缘耐受电压需按式（4）进行高海拨修正：湿试验不进行湿度校正因数Khz的修正，mo指数见图1，Km修正见5.2，试验方法按GB/T16927.1—1997的规定。
6.2局部放电试验
局部放电试验主要考核内绝缘，绝大多数与大气环境无关，一般试验电压不作高海拔修正，试验电压和试验方法GB/T7354—2003的规定适用。6.3无线电干扰试验
无线电干扰试验电压按外绝缘强度的高海拔修正，修正因数K中取mo=0.75。如果无线电干扰试验电压修正后高于局部放电最高试验电压，则应该考虑其他试验方法，具体情况由制造厂与用户协商解决。试验方法GB/T11604—1989的规定适用6.4空气密度校正因数Kl和湿度校正因数K2的应用a）当试验地点与使用地点在同一海拔时，试验电压不进行高海拔空气密度校正U-K.U.
式中：
U一实际加于试品外绝缘的电压；U。一规定的标准参考大气条件下的试验电压；Kz—试验地点的高海拔湿度校正因数。b）当试验地点为高海拔，使用地点高于试验地点时，试验电压按以下公式进行校正。U-[1+(Kh1-Kh2)]· Kh ·U。
式中：
U——实际加于试品外绝缘的电压；U。—一规定的标准参考大气条件下的试验电压；Kh
使用地点高海拔空气密度校正因数；Khi2
试验地点高海拔空气密度校正因数；试验地点的高海拔湿度校正因数。·（12）
（13)
c）当试验地点低于1000m海拔，使用地点高于1000m海拔时。湿度修正按GB/T16927.11997的规定进行，高海拔空气密度修正按本标准进行。6
式中：
U-实际加于试品外绝缘的电压；U=Kn.Kz·U.
U一规定的标准参考大气条件下的试验电压K品使用地点的高海拔空气密度校正因数；K—试验地点的湿度校正因数。
6.5温升试验
交流系统的设备温升按公式（15)进行修正，直流系统的设备温升正在考虑中。K.
式中：
一温升的高海拔校正因数
高海拔地区设备的允许温升，K；TH
=e0.03（）
海拨1000m以下地区设备的允许温升，K；H—使用地区的海拔高度，m。
GB/T20635-—2006
（14）
（15）
注：Th等于GB/T11022-1999表3中规定的设备最高允许温度8H与GB14597-1993中给出的高海拨地区最高环境温度的差值。
高压电器设备在高海拔条件下正常工作时，任何部件的最高温度均不应超过GB/T11022—1999表3中规定的最高允许温度。
在高海拔局部地区，由于太阳热辐射引起表面附加温升，由制造厂与用户协商确定。温升试验按GB/T11022—1999规定的方法进行。GB/T20635-2006
附录A
（资料性附录）
高原环境气候条件对高压电器设备的影响A.1高原自然环境气候条件的特征空气压力和空气密度较低；
空气温度较低，温度变化较大：绝对空气湿度较小；
太阳辐射较强：
降水量较少；
年大风日多，沙尘较多；
土壤温度较低，冰冻期长
A.2空气压力和空气密度降低的影A.2.1对空气绝缘强度和放电电压的影响海拔增高，空气密度相对变小，带电质点平均自由行程增大，电子单位行程距离中的碰幢次数减少，但每次碰撞前所积累的能量
，空气分子电离的概率增人，故随着海拔的增高，空气绝缘度降低，高压电器设备外绝缘的放电电压下降。A.2.2对电晕的影响
高海拔低气压使高压心设备在空气中裸露部分的电晕起始电场强度降低，如不作防范就会使设备的无线电干扰和损耗加大
A.2.3对开关电器灭弧性能的影响空气压力和空气密度的降低，使以空气作为灭弧介质的开关电器的灭弧性能下降，关合开断能力降低，电寿命缩短。
a）电弧燃弧时间随海拔升高即气压降低而延长b）电弧的飞弧距离随海拔升高即气压降低而增加A.2.4 对介质冷却效应和设备温升的影响空气压力和空气密度的整低
起空气介质冷却效应的降低。对于以自然对流强迫通风及空气散备由于散热能力下降，温升升高。热为主要散热方式的高压电器设A.2.5对高压电器设备机械结构和密封性能的影响a）引起低密度、低浓度、多孔材料的物理化学性质的变化。b）加速润滑剂的蒸发及塑料制品中增塑剂的挥发c）气体或液体易于从密封容器中泄漏，有密封要求的高压电器设备会间接影响电气性能。引起压力容器承受的压力变化，导致压力容器变形或破坏d
A.3空气温度降低及温度变化增大的影响A.3.1高原环境空气温度对设备温升的补偿高原环境中平均空气温度和最高空气温度都随海拔升高而降低，对设备温升可以起到一定的补偿作用。
A.3.2温度变化对设备结构的影响高原环境空气温度的日温差较大。较大的温度变化使设备的外壳容易变形和龟裂，密封结构易于8bzxz.net
破坏。
A,4空气绝对湿度降低的影响
A.4.1对外绝缘强度的影响
GB/T20635—2006
城利国国家标准
绝对湿度随海拔升高而降低。绝对湿度降低时，绝对湿度在高原地区对外绝缘强度的影响不同于平原地区。
A.5太阳辐射增强的影响
A.5.1高原太阳热辐射增强的影响热辐射对物体有加热作用。对于户外用高压电器设备，太阳热辐射的增加将引起较大的表面附加温升，使材料变形，产生机械热应力等A.5.2高原紫外线辐射增强降低有机绝缘材料的机械电器性能的影响紫外线辐射随海拔升高的增加率比太阳总辐射的增加率高得多。紫外线使有机绝缘材料加速老化，使空气易于电离，导致外绝缘强度及电晕起始电压降低。
