本标准规定了铝及铝合金管材压缩试验方法。本标准适用于铝及铝合金管材纵向抗压缩变形能力的检验。 GB/T 3251-2006 铝及铝合金管材压缩试验方法 GB/T3251-2006 标准下载解压密码：www.bzxz.net

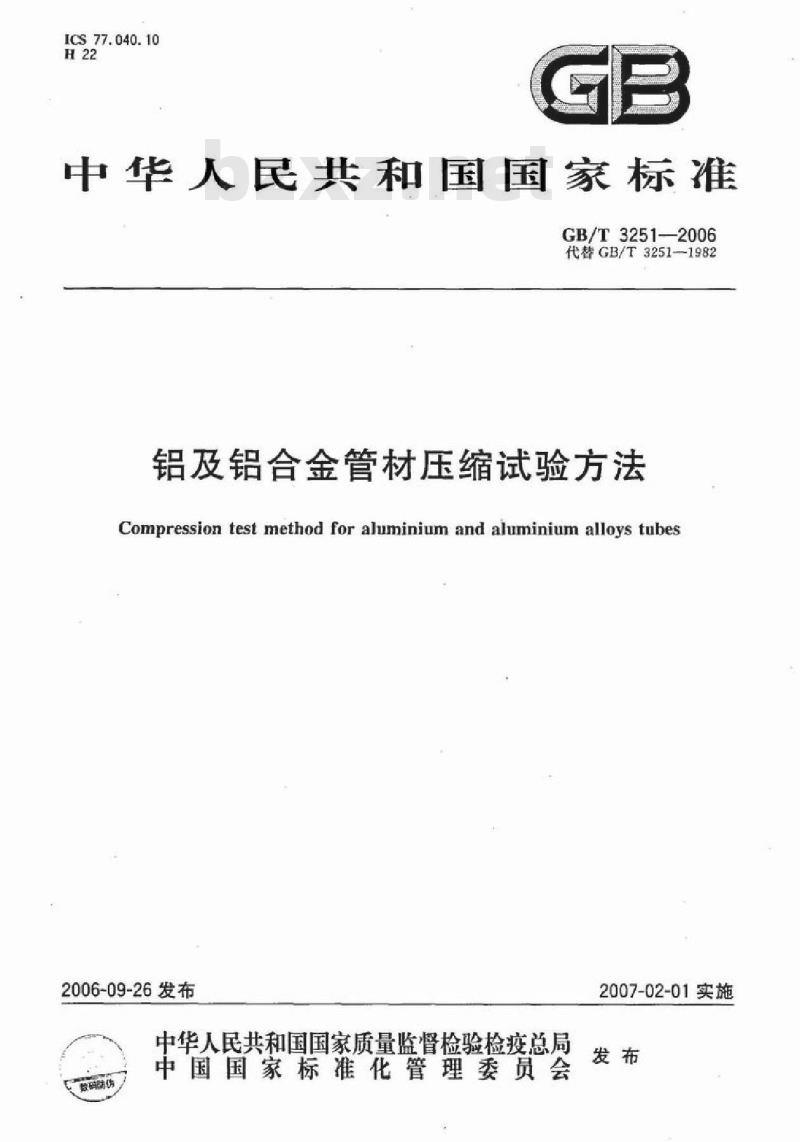

ICS 77.040. 10
中华人民共和国国家标准
GB/T3251-—2006
代替GB/T3251—1982
铝及铝合金管材压缩试验方法
Compression test method for aluminium and aluminium alloys tubes2006-09-26发布
中华人民共和国国家质量监督检验检疫总局防
中国国家标准化管理委员会
2007-02-01实施

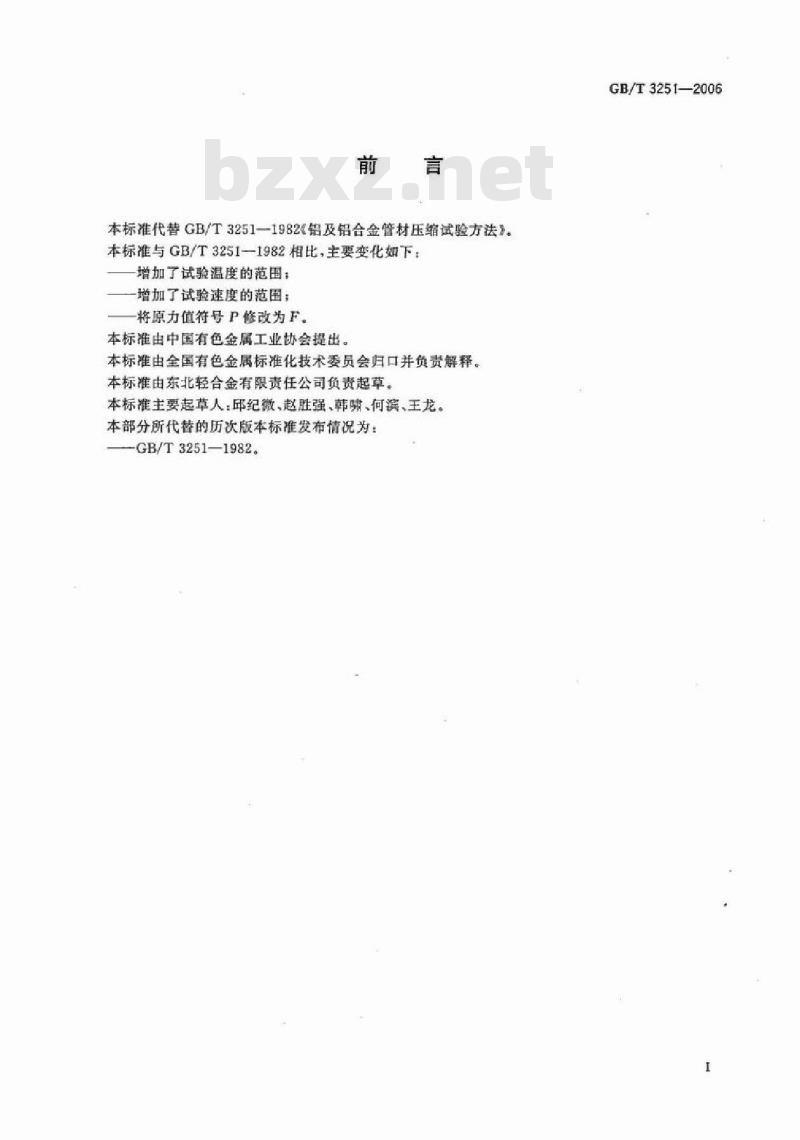

本标准代替GB/T3251—1982铝及铝合金管材压缩试验方法》本标准与GB/T3251-1982相比，主要变化如下：增加了试验温度的范围：
一增加了试验速度的范围：
一将原力值符号P修改为F。
本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口并负责解释。本标准由东北轻合金有限责任公司负责起草。本标准主要起草人：邱纪微、赵胜强、韩嘴、何滨、王龙。本部分所代替的历次版本标准发布情况为：-GB/T3251—1982.
GB/T3251—2006

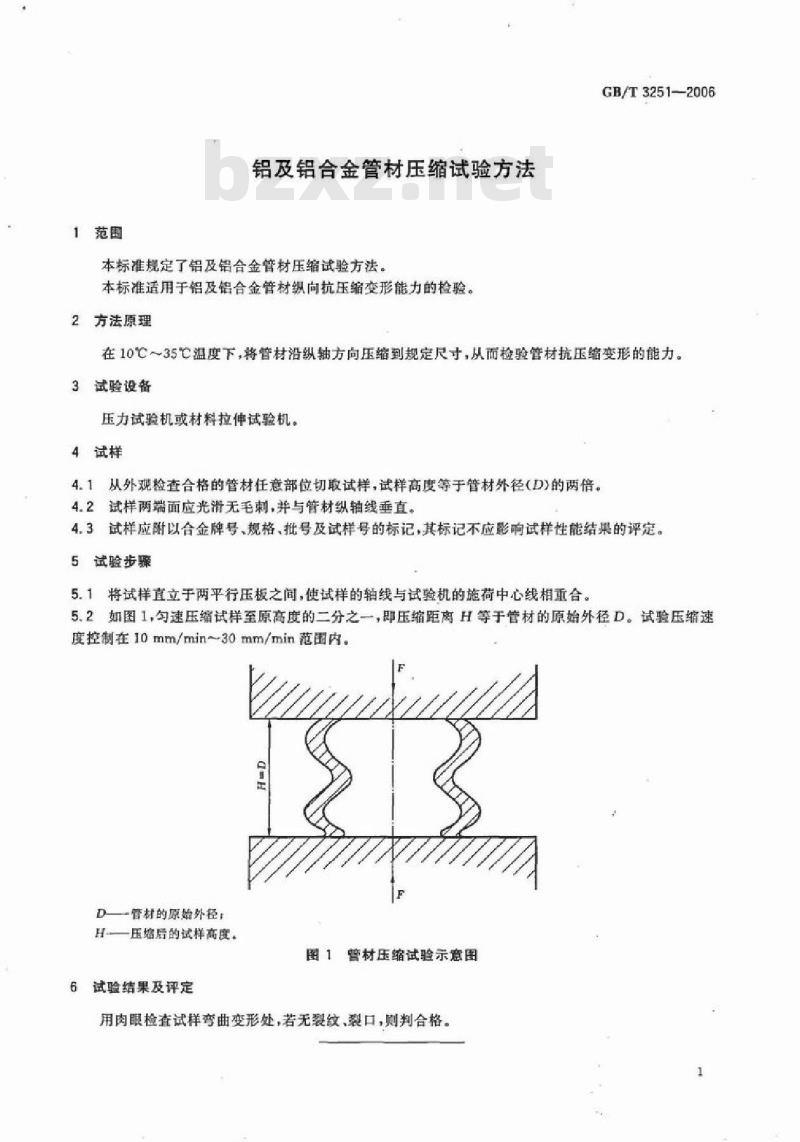

1范围
铝及铝合金管材压缩试验方法
本标准规定了铝及铝合金管材压缩试验方法。本标准适用于铝及铝合金管材纵向抗压缩变形能力的检验。2方法原理
GB/T3251—2006
在10℃～35C温度下，将管材沿纵轴方向压缩到规定尺寸，从而检验管材抗压缩变形的能力。3试验设备
压力试验机或材料拉伸试验机。4试样wwW.bzxz.Net
4.1从外观检查合格的管材任意部位切取试样，试样高度等于管材外径（D)的两倍。4.2试样两端面应光滑无毛刺，并与管材纵轴线垂直4.3试样应附以合金牌号，规格，批号及试样号的标记，其标记不应影响试样性能结果的评定。5试验步骤
5.1将试样直立于两平行压板之间，使试样的轴线与试验机的施荷中心线相重合。5.2如图1，勾速压缩试样至原高度的二分之一，即压缩距离H等于管材的原始外径D。试验压缩速度控制在10mm/min~30mm/min范围内。D——管材的原始外径：
压缩后的试样高度。
图1管材压缩试验示意图
6试验结果及评定
用肉眼检查试样弯曲变形处，若无裂纹、裂口，则判合格。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
