本标准规定了低合金高强度结构钢的牌号、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于一般结构和工程用低合金高强度结构钢钢板、钢带、型钢、钢棒等。 GB/T 1591-2008 低合金高强度结构钢 GB/T1591-2008 标准下载解压密码：www.bzxz.net

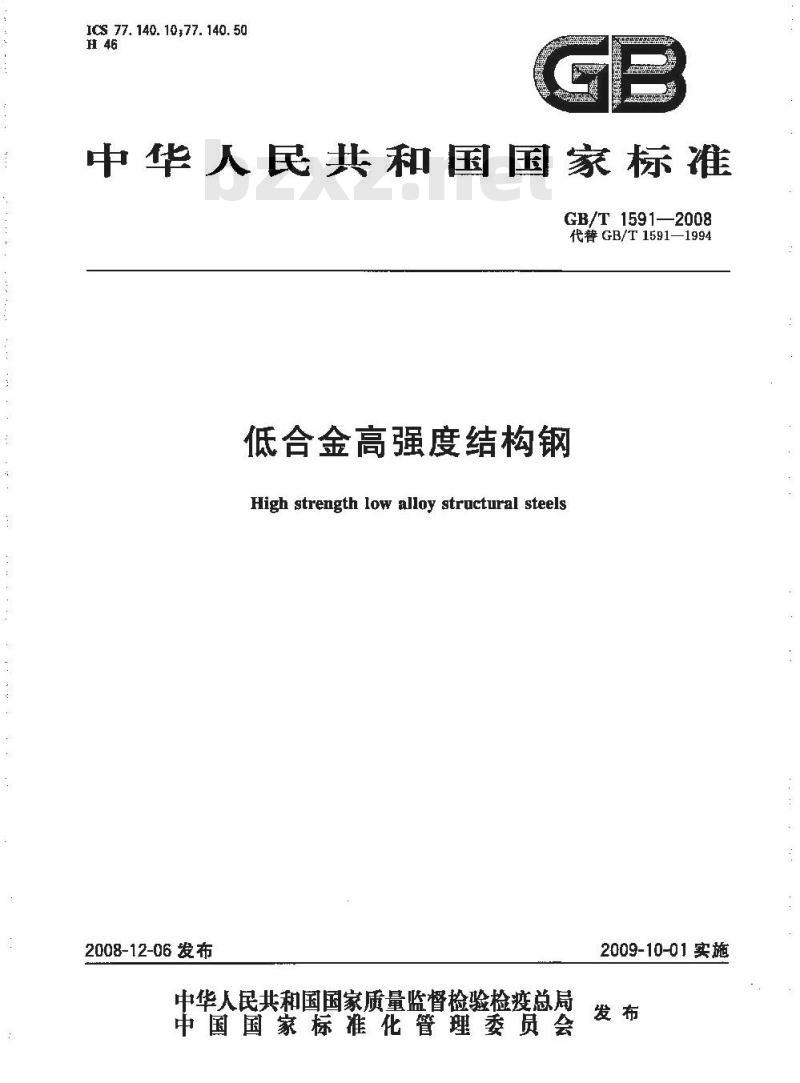

ICs 77.140. 1077. 140. 50

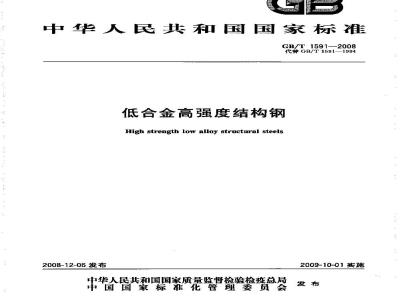

中华人民共和国国家标准
GB/T 15912008
代替 GB/T 1591—1994
低合金高强度结构钢
High strength low alloy structural steels2008-12-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施
GB/T 1591—2008
本标准参照EN10025：2004结构钢热轧产品》对GB/T1591—1994低合金高骚度结构钢》进行够订。
本标推代替GB/T1591—1994低合金高强度结构钢。与GB/T1591—1994相比，本标准主要变化如下：扩大了标准的适用范围
-增加了Q500.Q550.Q620、Q690强度级别，取消了Q295强度级别，一修改了钢材化学成分的规定，加严了对群、确等有害元素的控制-增加了钢材碳当量及囊纹敏感系数的计算公式及规定；一修改了钢材的交货状态，取消了调质钢的规定，改了钢材力学性能值及厚度组距的规定,明确脑服强度为下届服强度，一提高了冲击吸收能量值！
一增加了各牌号钢的厚度方向性能要求。本标准由中国钢铁工业协会提出。本标推由全国钢标推化技术委员会归口。本标推主要起草单位，鞍钢股份有限公司、冶金工业信息标准研究院、济钢集团有限公司、首钢总公司、江苏沙钢集团有限公司、潮南华菱涟源钢铁有限公司。本标准主要起草人：刘徐源,朴志民、王晓虎、高玲、王丽葬，黄正玉、周鉴、马玉璞、陈寿拳。本标推所代替标的历次版本发布情况为：GB 1591—1979,GB 1591--1988,GB/T 1591—1994。1范围
低合金高强度结构钢
GB/T 1591—2008
本标准规定了低合金高强度结构钢的牌号、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于一般结构和工程用低合金高强度结构钢钢板，钢带、型钢、钢棒等。2规范性引用文件
下列文件中的条裁通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括谢误的内容）或能订版均不适用于本标准，然而，鼓励根据本标达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的成品化学成分允许偏差GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅酸盐分光光度法GB/T223.9钢铁及合金铝含量的测定铬天膏S分光光度祛GB/T223.12钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量GB/T223.14钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量5钢铁及合金化学分析方法变色酸光度法测定钛量GB/T 223.16
GB/T 223. 19
GB/T 223. 23
GB/T 223. 26
钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量锅铁及合金镍含量的测定丁二酮分光光度法钢铁及合金钼含量的测定硫氰酸盐分光光度法钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量GB/T223.37
GB/T 223. 40
钢铁及合金锯含量的测定氧磺酚S分光光度法GB/T 223, 62
钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量GB/T223.63钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量钢铁及合金硫含量的测定次甲基蓝分光光度法GB/T 223. 67
钢铁及台金碳含量的测定管式炉内燃烧后气体容量法GB/T 223. 69
GB/T223.78钢铁及合金化学分析方法姜黄素直接光度法测定翻含GB/T228金属材料室温拉伸试验方法（GB/T228—2002,eqVIS06892:1998)GB/T229
GB/T 232
GB/T 247
金属材料夏比摆锤冲击试验方法(GB/T229—2007,ISO148-1:2006,MOD)金晨材料弯曲试验方法（GB/T232—1999.eqYISO7438：1985）钢板和钢带包装、标志及质量证明书的一般规定GB/T 2101
GB/T 2975
型钢验收、包装，标志及质基证明书的一般规定钢及钢产品力学性能试验取样位置及试样的制备（GB/T 2975—1998，eqvISO377:1997)
GB/T 4336
碳蒸钢和中低合金第火花源原子发射光谱分析方法（常规送）GB/T5313厚度方向性能钢板（GB/T5313—1985，eqISO7778：1983）GB/T17505钢及钢产品交货—般技术要求（GB/T17505—1998，VISO404:1992）GB/T20066钢和铁化学成分测定用试样的取样和制样方法（GB/T20066—2006，ISO14284：1
GB/T 1591—2008
1996,IDT
GB/T20125低合金钢多元素含量的测定电感耦合等高子体原子发射光谱法YB/T081冶金技术标准的数值修约与检测数据的判定原则3术语和定义Www.bzxZ.net
热机械轧制 thermamechanical roljlng最繁变形在某一温度范国内进行，使材料获得仅依热处理不能获得的特定性能的轧制工艺，注1，轧制后如果加热到580亡可随导致材料强度值的降低，如果确实需要加热到580亡以上,则应由供方进行,注2，热机轧制交货状态可以包括加速冷却，或加速冷却并回火（包括自回火),但不包括直接辫火取火加回火，3.2
正火轧制normalizing rolling
最终变形是在某一温度范围内进行，使材料获得与正火后性能相当的轧制工艺。4牌号兼示方法
的牌号由代表届服强度的汉语拼音字母、强度数值、质量等级符号三个部分组成。例如Q345D。其中：
Q一钢的屈服强度的“屈”字汉语拼音的首位字母：345—属服强度数值，单位MPa
D-质量等级为 D 级,
当需方要求钢板具有厚度方向性能时，则在上述规定的牌号后加上代表厚度方向（Z向）性能级别的符号，例，Q345DZ15。
5尺寸、外形、重量及充许编整
尺寸、外形、重量及允许偏差应符合相应标准的规定。6技术要求
6.1牌号及化学成分
6.1.1钢的牌号及化学成分(熔炼分析)应符合表1的规定。6.1.2当需要加入细化晶粒元素时，中应至少含有Al、Nb、V、Ti 中的一种。加入的细化晶粒元素应在质量证明书中注明含量。
6.1.3当采用全铝(Al,)含最表示时,Alt应不小于0.020%。6.1.4钢中氮元素含量应符合表1的规定,如供方保证,可不进行氮元素含量分析。如果钢中加入Al.Nb.V、Ti等具有固氮作用的合金元素，氮元素含量不作限制，固氮元案含量应在质量证明书中注明。
6.1.5各牌号的Cr、Ni、Cu作为残余元紊时，其含量各不大于0.30%，如供方保证，可不作分析，当需要加人时，其含量应符合表1的规定或由供需双方协议规定。6. 1. 6为改善钢的性能,可加人 RE元案时,其加人量按钢水重量的 0.02%~0.20%计算。6.1.7在保证钢材力学性能符合本标准规定的情况下各牌号A级钢的C、Si,Mn化学成分可不作交货条件。
GB/T 1591—2008
主￥业
9E0'0960'0
960 *0
质量等级
型材及棒材 P,S含量可提高 0. 005%,其中 A 级钢上限可为 0. 045%,o.
裹1(续）
化学成分-b(质量分数)/%
b当细化晶粒元素组合加人时,20(Nb+V+Ti>≤0.22%,20(Mo+Cr)≤0.30%。y
不大于
不小于
GB/T 1591--2008
GB/T 1591—2008
6.1.8各牌号除A级以外的钢材，当以热轧、控轧状态交货时，其最大碳当量值应符合表2的规定，当以正火,正火轧制、正火加回火状态交货时,其最大碳当量值应符合表3的规定，当以热机械轧制(TMCP)度热机械制加回火状态交货时,其最大碳当量值应符合表 4 的规定，磁当量(CEV)应由熔炼分析成分并采用公式(1)计算。CEV = C+Mn/6+(Cr+Mo+/5 +(Ni+Cu)/15衰 2热轧、控轧状态交货钢材的碳当量碳当量(CEV)/%
公称厚度或直径≤63 mm
公称厚度或直径
>63 mm~250 tm
公称厚度>250mtm
表 3正火、正火轧制,正火加回火状态交货钢材的碳当量碳当量(CEV)/%
公称厚度≤63mm
公称厚度>63mm~120 mm
公称厚度≥120mm~250mm
热机械轧制(TMCP)戒热机械轧制加回火状态交货钢材的碳当量表4
当量（CE/%
公称厚度<63mm
公称厚度>63mm~120mm
公称厚度>120mm~150mm
6.1.9热机械轧制(TMCP)或热机械轧制加回火状态交货钢材的碳含量不大于0,12%时，可采用焊接裂纹敏感性指数(Pcrm)代替碳当量评估钢材的可焊性。Pcm应由熔炼分析成分并采用公式(2)计算，其值应符合表5 的规定。
Pcm = C+Si/30+Mn/20+Cu/20+Ni/60 +Cr/20+Mo/15+ V/10 +5B*-++++(2)
经供需双方协商，可指定采用碳当量或焊接裂纹敏感性指数作为衡量可焊性的指标，当未指定时，5
GB/T 1591—2008
供方可任选其一
衰 5热机糖轧制(TMCP)或热机械轧制加回火状态交货钢材 Pcm值牌号
6.1.10钢材、钢坏的化学成分允许偏差应符合GB/T222的规定，Pem/%
6.1.11当带方要求保证厚度方向性能钢材时,其化学成分应符合GB/T 5313的规定。6.2治炼方法
铜由转炉或电炉冶炼，必要时加炉外精炼，6.3交货状态
钢材以热轧、控轧、正火、正火轧制或正火加回火、热机械轧制(TMCP)或热机械轧制加回火状态交货。
6.4力学性能及工艺性能
6.4.1拉伸试验
钢材拉伸试验的性能应符合表6的规定。6.4.2夏比(V型)冲击试验
6. 4.2. 1钢材的夏比(V 型)冲击试验的试验温度和冲击吸收能量应符合表 7的规定。6. 4,2. 2厚度不小于 6 mm 或直径不小于 12 mm 的钢材应做种击试验,冲击试样尺寸取 10 mmX10 mm×55 mm 的标准试样;当钢材不足以制取标准试样时,应采用 10 mm× 7. 5 mm× 55 mm 或10nm×5mm×55mm小尺寸试样，冲击吸收能量应分别为不小于表7规定值的75%或50%,优先采用较大尺寸试样。
6. 4. 2. 3钢材的冲击试验结果按一组 3 个试样的算术平均值进行计算,允许其中有 1 个试验值低于规定值,但不应低于规定值的70%，否则，应从同一抽样产品上再取3个试样进行试验先后 6个试样试验结果的算术平均值不得低于规定值，允许有 2 个试样的试验结果低于规定值,但其中低于规定值70%的试样只允许有一个.
6.4.3Z向钢厚度方向断面收缩率应符合GB/T5313的规定。6
GB/T 1591—2008
an ost
GB/T 1591—2008
/()事当
（）93
Q500.Q550
Q620Q690
表 7重比(V 型)冲击试验的试验温度和冲击吸收能量GB/T 1591--2008
神击吸收能量（KV)\/J
质量等级
！冲击试验取数向试样，
试验温度/℃
公称厚度（直径、边长）
12mm~150 mm>150 mm--250 mm>250 mm~400 mm34
6.4.4当需方要求做弯曲试验时，弯曲试验应符合表8的规定。当供方保证弯曲合格时，可不做弯曲试验。
表 8 声曲试验
180°膏博试验
6.5表面质量
试样方向
宽不小于 600 mm离乎材，拉伸试验取榄向试样。离度小于 600 mm 的扇平材、型材及材取向试样
钢材的表面质量应符合相关产品标准的规定。6.6特殊要求
[d—奇心直径一试样厚度(直径)］钢材厚度(直径;边长）
>16 mm--100 mm
6.6.1根据供需双方协议，钢材可进行无损检验，其检验标准和级别应在协议或合同中明确，根据供需双方协议，可按本标准订购其有撑度方向性能要求的钢材。6.6.2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
