ICS23.060.01
中华人民共和国国家标准
GB/T8464—2008
代替GB/T8464—1998，部分代替GB/T15185—1994铁制和铜制螺纹连接阀门
Cast iron and copper valveswith screwed connections2008-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-07-01实施
GB/T8464—2008

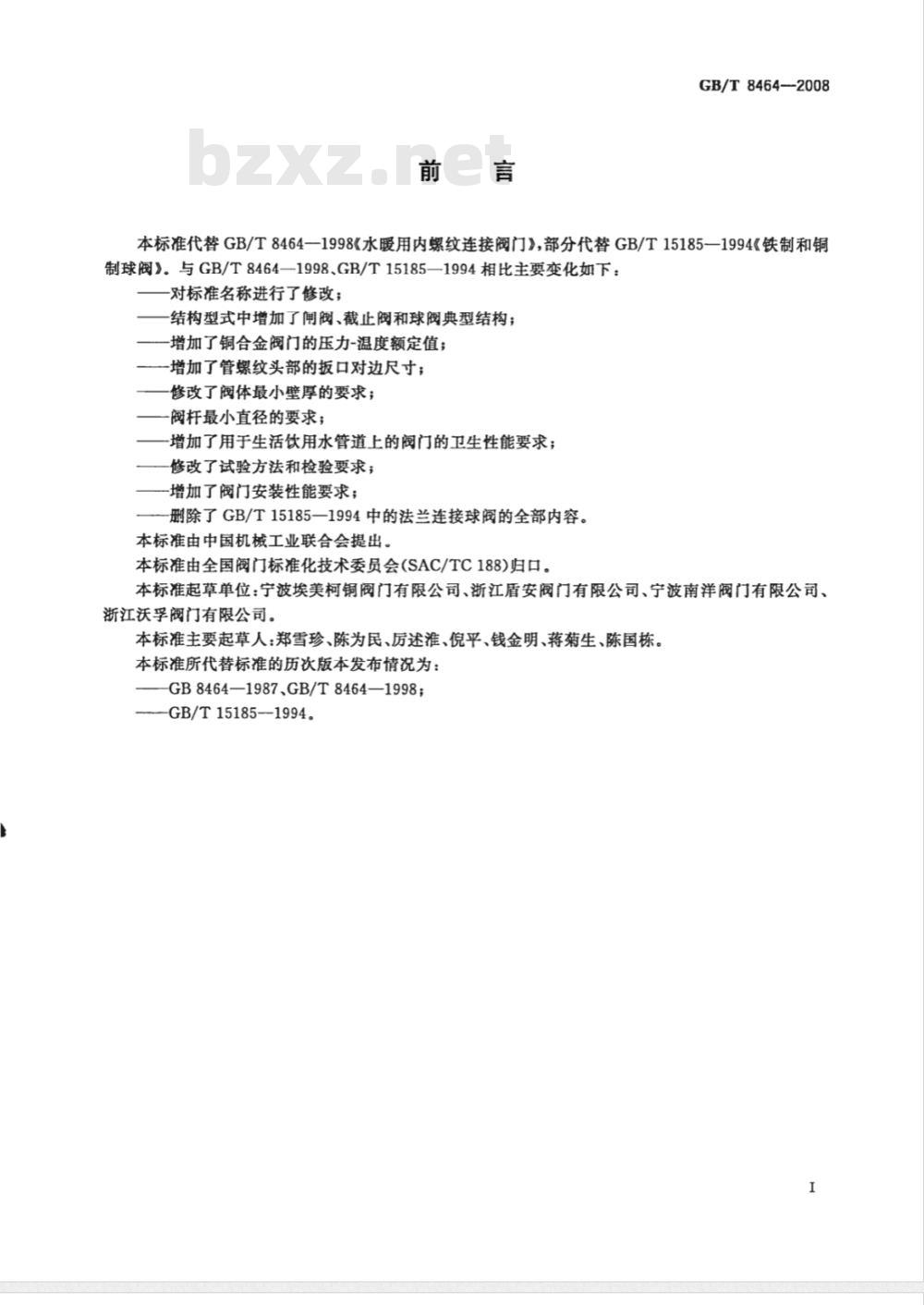

本标准代替GB/T8464—1998《水暖用内螺纹连接阀门》，部分代替GB/T15185—1994《铁制和铜制球阀》。与GB/T8464—1998、GB/T15185—1994相比主要变化如下：对标准名称进行了修改；
结构型式中增加了闸阀、截止阀和球阀典型结构；-增加了铜合金阀门的压力-温度额定值；一增加了管螺纹头部的扳口对边尺寸；修改了阀体最小壁厚的要求；
阀杆最小直径的要求；
增加了用于生活饮用水管道上的阀门的卫生性能要求；修改了试验方法和检验要求；
增加了阀门安装性能要求；
删除了GB/T15185一1994中的法兰连接球阀的全部内容。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会(SAC/TC188)归口。本标准起草单位：宁波埃美柯铜阀门有限公司、浙江盾安阀门有限公司、宁波南洋阀门有限公司、浙江沃孚阀门有限公司。
本标准主要起草人：郑雪珍、陈为民、厉述准、倪平、钱金明、蒋菊生、陈国栋。本标准所代替标准的历次版本发布情况为：GB8464-1987、GB/T8464-1998；-GB/T15185-1994。
1范围
铁制和铜制螺纹连接阀门
GB/T8464—2008
本标准规定了铁制和铜制螺纹连接的闸阀、截止阀、球阀、止回阀的分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于：
螺纹连接的闸阀、截止阀、球阀、止回阀（以下简称阀门）。公称压力不大于PN16、公称尺寸不大于DN100的灰铸铁、可锻铸铁材料的阀门。公称压力不大于PN25、公称尺寸不大于DN100的球墨铸铁材料的阀门。公称压力不大于PN40、工作温度不高于180℃的铜合金阀门。工作介质为水、非腐蚀性液体、空气、饱和蒸气等。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1047管道元件DN（公称尺寸）的定义和选用（GB/T1047—2005，ISO6708：1995，MOD）GB/T1048
管道元件PN（公称压力）的定义和选用（GB/T1048一2005，ISO/CD7268：1996，GB/T1184—1996形状和位置公差未注公差值(GB/T1184—1996，eqvISO2768-2：1989）GB/T3287
GB/T4380
可锻铸铁管路连接件(GB/T3287—2000，eqvISO49：1994）圆度误差的评定两点、三点法
GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.1一2000，eqv ISO 7-1:1994)
GB/T7306.2
255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2-2000，eqv ISO 7-1:1994)
55°非密封管螺纹（GB/T7307—2001，eqvIS0228-1:1994）GB/T73075
GB/T9440
GB/T12220
GB/T12221
GB/T12225
GB/T12226bZxz.net
可锻铸铁件(GB/T9440—1988，neqISO5922：1981)通用阀门标志（GB/T12220—1989，idtISO5209：1977)金属阀门结构长度（GB/T12221—2005，ISO5752:1982MOD）通用阀门铜合金铸件技术条件
通用阀门灰铸铁件技术条件
GB/T12227
GB/T12716
通用阀门球墨铸铁件技术条件
60°密封管螺纹（GB/T12716—2002，eqVASMEB1.20.1:1992）GB/T13927—2008工业阀门压力试验（ISO/DIS5208：2007，MOD）GB/T15117铜合金压铸件
铜合金及复合法兰技术条件
GB/T15530.84
GB/T17219
生活饮用水输配水设备及防护材料的安全性评价标准1
GB/T8464—2008
铸铁管法兰技术条件（GB/T17241.7—1998，neqISO7005-2：1988)GB/T17241.7
GB/T20078
JB/T5300
JB/T7928
QB/T3826
铜和铜合金锻件（GB/T20078—2006，BSEN12420：1999，IDT）通用阀门材料
通用阀门供货要求
轻工产品金属镀层和化学处理层的耐腐蚀试验方法QB/T3832
3分类
3.1结构型式
轻工产品金属镀层腐蚀试验结果的评价3.1.1螺纹连接闸阀的典型结构型式如图1所示。4
1——螺母；
一铭牌；
3——手轮；
4阀杆；
5—压紧螺母；
6——压圈；
一填料；
紧图；
阀盖；
一垫片；
闸板；
阀体。
螺纹连接闸闽阀结构型式
中性盐雾试验(NSS)法
1——螺母；
2—铭牌；
3——手轮；
-压紧螺母；
5—压圈；
6——填料；
一定位套；
垫片；
一阔盖；
一阀杆；
11——闸板；
12阀座；
13——阔体
图1(续）
2螺纹连按截止阀的典型结构型式如图2所示。3.1.2
1—螺母；
2—铭牌；
一手轮；
4-填料压盖；
5—填料；
阀盖；
7—阀杆；
8—瓣盖；
9挡图；
10—阀瓣；
11阔体
螺纹连接截止阀结构型式
GB/T8464—2008
GB/T8464—2008
1螺母；
2—铭牌；
3—手轮；
-填料压盖：
一填料；
6阀盖；
一口面垫圈；
一阔杆；
9—密封座；
图2（续）
螺纹连接球阀的典型结构型式如图3所示。3.1.3
1——阅体；
一阀盖；
一球；
阀座；
阀杆；
阀杆垫圈；
7—填料；
-填料压盖；
9—手柄；
螺纹连接球阀结构型式
一阔瓣；
螺母；
阀体。
一垫图；
一螺母；
手柄套。
一阀阔体；
2-阀盖；
一球；
一阀座；
一阀杆；
口面垫圈；
0形圈；
手柄；
9——垫图；
一螺栓。
图3（续）
螺纹连接止回阀的典型结构型式如图4所示。5、
阀体；
螺母，
4摇杆；
销轴螺母；
销轴；
垫圈；
阔盖。
a）旋启式
图4螺纹连接止回阀结构型式
GB/T8464—2008
GB/T 8464—2008
1——阀盖；
一阀瓣；
阀盖；
弹档圈；
弹簧；
4—阀擀架；
阀座；
阀体。
一阀体；
一口面垫图。
b）升降式
c）升降立式
图4（续）
3.1.5在符合本标准技术要求的前提下，允许设计成其他结构型式。3.2参数
3.2.1螺纹连接阀门公称尺寸按GB/T1047的规定，且不大于DN100。6
GB/T8464—2008
2螺纹连接阀门公称压力按GB/T1048的规定，并且灰铸铁阀门公称压力不大于PN16、可锻铸3.2.2
铁阀门公称压力不大于PN25、球墨铸铁和铜合金阀门公称压力不大于PN40。4
技术要求
4.1压力-温度额定值
4.1.1铁制阀门的压力-温度额定值按GB/T17241.7的规定。4.1.2铜合金阀门的压力-温度额定值按GB/T15530.8的规定。4.1.3对于某些采用弹性密封副结构、或内部零件采用非金属材料的，其允许使用的压力-温度等级低于阀门壳体材料的压力-温度等级，应当取其较低值，并应当在铭牌上予以标明。4.2阀体
螺纹连接阀门的结构长度按GB/T12221的规定，或按订货合同的要求。4.2.1
螺纹连接阀门阀体端部采用圆柱管螺纹或圆锥管螺纹时，螺纹尺寸和精度应符合GB/T7307、GB/T7306.1、GB/T7306.2和GB/T12716的规定；有特殊要求的应在订货合同中注明。4.2.3
管螺纹表面粗糙度Ra不大于6.3μm，表面质量应符合GB/T3287中的规定。阀体两端管螺纹轴线角偏差不大于1°。管螺纹头部的口应有足够的强度，扳口对边最小尺寸见表1。表1扳口对边最小尺寸
公称尺寸
铜合金材料
阀体通道最小直径按表2的规定。表2
公称尺寸
可锻铸铁材料、球墨铸铁材料
阀体通道最小直径
阅体通道最小直径
单位为毫米
灰铸铁材料
单位为毫米
GB/T8464—2008
公称尺寸
阀体最小壁厚
表2 (续)
铁制材料阀门的阀体最小壁厚按表3规定。4.2.7.1
表3铁制阀门阀体最小壁厚
公称尺寸
灰铸铁
可锻铸铁
铜合金材料制阀门的阀体最小壁厚按表4规定。表4铜合金制阀门阀体最小壁厚
公称尺寸
阀体通道最小直径
球墨铸铁
单位为毫米
单位为毫米
单位为毫米
GB/T8464—2008
4.2.7.3由于要承受操作负荷、应力集中及成型工艺等因素的影响，按表3、表4规定的阀体最小壁厚需要附加的厚度余量由制造单位确定，4.3阀盖
4.3.1阀盖最小壁厚按阀体最小壁厚的规定。4.3.2当订货合同有上密封的要求时，阀盖上应设有上密封结构；当阀门处于完全开启状态时，上密封面与阀杆(或阀杆组合件)的密封面应相吻合。4.4闸板
4.4.1闸阀全开时，闸板不得留于阀体通道内；关闭时闸板密封面中心线应高于阀体密封面（或阀座密封面)中心线。
4.4.2闸板应考虑设置导向结构，使闸板和阀座间密封面的磨损减少到最低程度。4.5阀座
铁制螺纹连接阀门阀座可采用压人或胀接等形式与阀体连接，也可直接在阀体上堆焊形成阀座，其厚度应不小于1.6mm。
4.6阀瓣
升降式止回阀的阀瓣采用单面导向时，应有足够的导向面，导向长度与直径之比不小于0.8。4.7阀杆与阀杆螺母
4.7.1阀杆最小直径
阀杆最小直径按表5的规定。
阀杆最小直径
公称尺寸
PN10、PN16
闸阀和裁止阀
截止阀
注：表中阀杆的最小直径系指与填料配合段的直径。4.7.2
截止阀
闸阀、截止阀关闭时，阀杆螺纹与螺母旋合长度应不小于阀杆螺纹大径。南阀
单位为毫米
截止阀
球阀阀杆一般应设计成在介质压力作用下，拆开阀杆密封挡圈（如填料压盖）时，阀杆不会脱出的结构。
球阀阀杆的截面及与球体的连接面应能经受最大操作转矩。4.7.5阀杆与填料接触部分的表面粗糙度Ra不大于3.2μm。4.8球体
4.8.1球阀的球体圆度不低于GB/T1184一1996中规定的11级精度。9
