本部分规定了低压机柜的模数选择的基本信息、模数序列和机柜示例与协调尺寸。 GB/T 22764.2-2008 低压机柜 第2部分：尺寸系列 GB/T22764.2-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

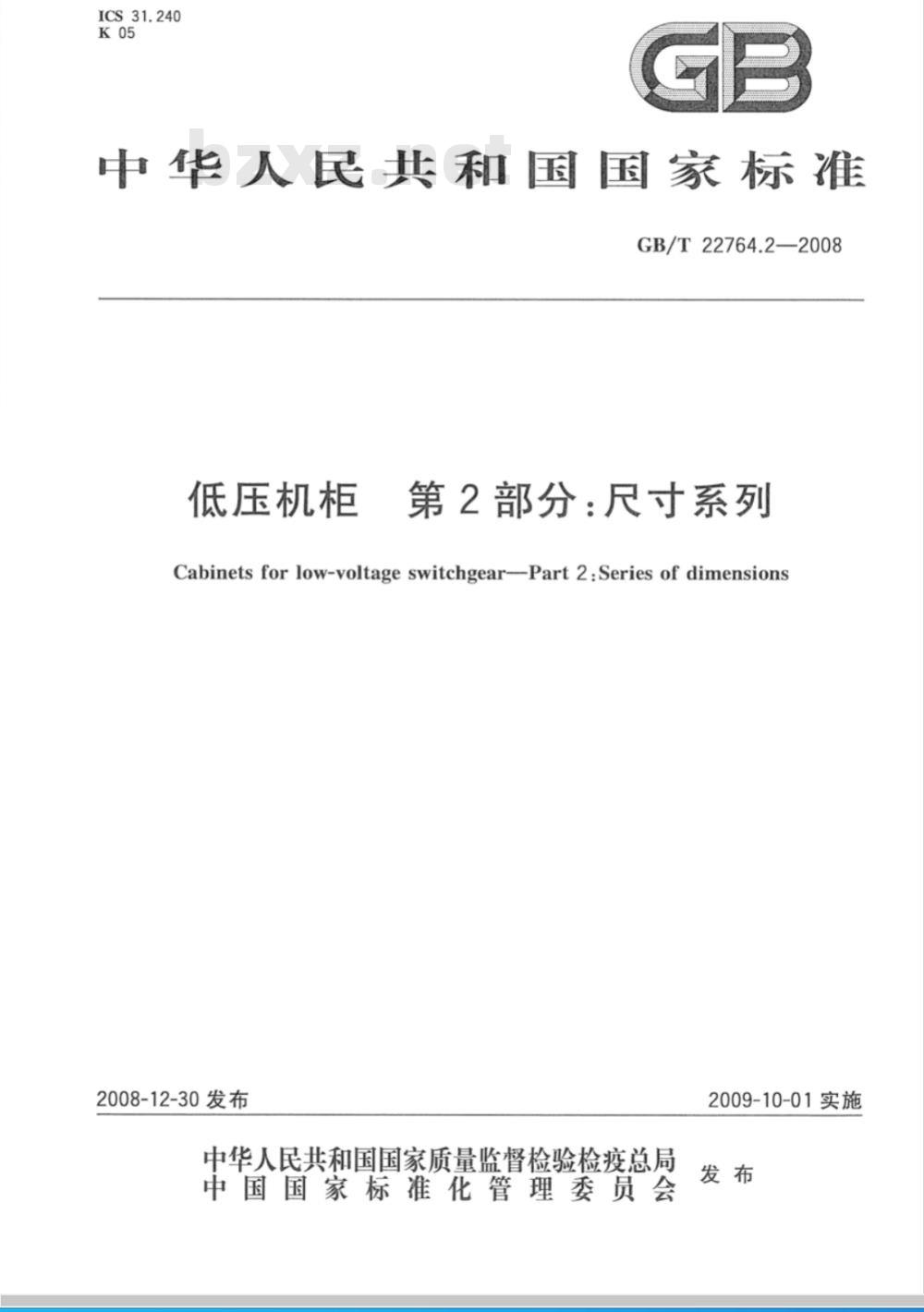

ICS31.240
中华人民共和国国家标准
GB/T22764.2—2008
低压机柜
第2部分：尺寸系列
Cabinets for low-voltage switchgear-Part 2:Series of dimensions2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施
GB/T22764《低压机柜》分为5个部分：第1部分：总规范；
——第2部分：尺寸系列；
一第3部分：环境与气候；
—第4部分：电气安全要求；
第5部分：基本试验方法。
本部分为GB/T22764的第2部分。本部分应和其他部分一起使用。GB/T22764.2—2008
本部分由全国电工电子设备结构综合标准化技术委员会(SAC/TC34)提出并归口。本部分负责起草单位：万控集团有限公司、张家港市天越电气有限公司。本部分参加起草单位：武汉通源电气结构有限公司、天津正本机柜有限公司、江苏天翔电气有限公司、中国振宏电气有限公司、江苏天港箱柜有限公司、张家港市天翼电气成套结构件有限公司、慈溪奇国电器有限公司、温州市中意锁具电器有限公司。本部分主要起草人：高忠曦、赵建明。本部分参加起草人：宋宗翔、申随章、钟杰、吴存林、汤志坚、罗雪成、江国庆、潘正东。I
1范围
低压机柜第2部分：尺寸系列
GB/T22764.2—2008
本部分规定了低压机柜的模数选择的基本信息、模数序列和机柜示例与协调尺寸。注：一般情况，尺寸指的是基本参数，而不涉及用于制造的公差或间隙。本部适用于低压机柜。
2规范性引用文件
下列文件中的条款通过GB/T22764的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
国际单位制及其应用（GB3100—1993，eqvISO1000：1992）GB3100
GB3101有关量、单位和符号的一般原则（GB3101—1993，eqvISO31-0：1992）GB/T19520.2电子设备机械结构482.6mm(19in）系列机械结构尺寸架结构的格距（GB/T19520.2—2007，IEC60297-2：1982，IDT)IEC导则103尺寸协调导则
3模数选择的基本信息
3.1总则
第2部分：机柜和机
低压机柜选择模数的理由是其要与相关工程应用（如元件、设备、房间、建筑物等）机械接口的尺寸兼容。此外，还包括与其他技术领域的接口及先进工艺和设计方面的相关信息。使用此规则能够获得技术和经济的利益。
模数序列以SI中的长度单位为基础，符合GB3100和GB3101的米制单位。3.2与相邻技术领域的尺寸协调
尺寸协调的原则基于：
低压机柜最重要的外部接口：
一建筑物中房间的设施，如门、电梯、地面瓷砖和天花板等；一包装和运输，如货车、船舶和飞机的集装箱和包装物；各种设备设施的组合，如输配电设备、电源、工业流程设备等。低压机柜最重要的内部接口：
连接器、机电元件；
器件或设备；
一导线和电缆；
一固定式或抽出式功能单元等。当确定任何系统的设备机柜时，应考虑其中的许多接口。对于这些接口，协调尺寸宜作为达到c）
与相邻技术领域尺寸相兼容的手段、d)
要确定公共接口的相关协调尺寸时，建议考虑ISO和IEC出版物的概况，见表1，该表所列为基于25mm的模数。
GB/T22764.2—2008
出版物
ISO2848
ISO1791
ISO1006
ISO6514
ISO1040
ISO3394
ISO3676
ISO 3827-1
IEC导则103
IEC60097
IEC60255-18
IEC60629
IEC60473
IEC60668
GB/T19520.2
房屋建筑
房屋建筑
房屋建筑
房屋建筑
房屋建筑
表1出版物包括模数尺寸和/或相关文件名
模数协调
模数协调
模数协调
模数协调
模数协调
硬质长方形包装尺寸
单位装载容量
原则和规则
基本模数
分模数增量
平面协调尺寸的多种模数
运输包装
船舶的设备尺寸协调
尺寸协调导则
印制电路的网格系统
第1部分：尺寸协调的原则
电器继电器第18部分：通用有或无继电器的尺寸家用和类似设施的安装附件模数系统标准活页面板安装式指示和记录电测量仪表的尺寸盘装和架装工业过程测量及控制仪表的盘面和开孔尺寸电子设备机械结构482.6mm(19in）系列机械结构尺寸第2部分：机柜和机架结构的格距注：对于20mm模数的产品，可参考GB/T19520.2，其协调尺寸为100mm。4
模数序列
4.1模数网格
协调尺寸/mm
20;25;50
300;600;1200;1500;3000;6000
600×400.-1200×800..
1200×800-.
50;100;300
0.5;1;2.5数系I）
基本格距和倍数格距之间的相互关系见图1，它表示了设备构体的三维模数网格。有时只需要二维或一维的格距。4.2规定了格距的值。格距的选择取决于下面条款中概括的机械结构尺寸。F'M
基本格距和倍数格距之间的相互关系图1
基本格距和倍数格距有以下两种模数系列：a)
在25mm模数中：
基本格距：应采用0.5mm，它不可再进一步分割；倍数格距：采用2.5mm和25mm的值。在20mm模数中：
基本格距：应采用0.2mm，它不可再进一步分割；倍数格距：采用2.0mm和20mm的值。协调尺寸
GB/T22764.2—2008
设备构体机械结构推荐的协调尺寸见表2，该表所列为基于25mm的模数，表2的这些尺寸主要取自IEC导则103中的表I.1。
协调尺寸应用举例：
机架、机柜、机箱等外形尺寸；部件、分部件和零件、导线、电缆等的安装空间；零件和部件的安装格距。
225mm的协调尺寸C
协调尺寸C:/mm
倍数格距
基本格距
p=25mm
系数F
GB/T22764.2—2008
基本格距
表2(续）
协调尺寸C:/mm
C,=pxF
倍数格距
p=25mm
注：必要时，系列C,=25×F可以扩展到更大的值，如：2200mm，2400mm。5
机柜示例与协调尺寸
机柜的示例
机柜的示例见图2。
图2机柜的示例
机柜的协调尺寸
系数F
机柜的协调尺寸见表3。表3的协调尺寸不是考虑了配合间隙及带有公差的制造尺寸。4
机柜的协调尺寸
协调尺寸
GB/T22764.2-2008
单位为癌米
1600,1700,1800,2000,2200,2400,2600400,500,600,800,900,1000,1200300,400,500,600,800,900,1000,12005
GB/T 22764.2-2008
打印日期：2009年4月29日
国家标准
第2部分：尺寸系列
低压机柜
GB/T22764.2—2008
中国标准出版社出版发行下载标准就来标准下载网
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2009年4月第一版
印张0.75
字数10千字
2009年4月第一次印刷
书号：155066·1-36266
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
