GB/T 20819.2-2007
基本信息
标准号： GB/T 20819.2-2007
中文名称：工业过程控制系统用模拟信号控制器 第2部分：检查和例行试验导则
标准类别：国家标准(GB)
标准状态：现行
发布日期：2007-03-26
实施日期：2007-06-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：94065
标准分类号
标准ICS号：机械制造>>25.040工业自动化系统
中标分类号：仪器、仪表>>工业自动化仪表与控制装置>>N18工业控制与计算机应用装置
关联标准
采标情况：修改IEC 60546-2-1987
出版信息
出版社：中国标准出版社
页数：平装16开 页数：11, 字数：18千字
标准价格：14.0 元
计划单号：20031036-T-604
出版日期：2007-06-01
相关单位信息
首发日期：2007-01-18
起草人：周雪莲、李涛、刘进、张庆军、张建成、张坤、孙发等
起草单位：西南大学、机械工业仪器仪表综合技术经济研究所、中国四联仪器仪表集团等
归口单位：全国工业过程测量和控制标准化技术委员会第二分技术委员会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国机械工业联合会
标准简介
GB/T 20819的本部分为控制器的检查和例行试验(例如验收试验和修理后的试验)规定了试验原则和性能测试方法。 GB/T 20819.2-2007 工业过程控制系统用模拟信号控制器 第2部分：检查和例行试验导则 GB/T20819.2-2007 标准下载解压密码：www.bzxz.net

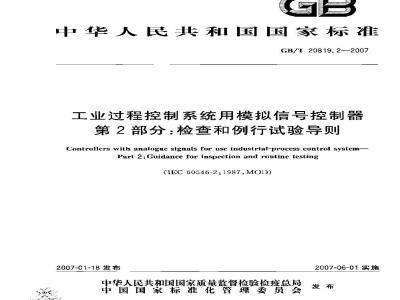

标准图片预览
标准内容
ICS 25.040
中华人民共和国国家标准
GB/T 20819.2—2007
工业过程控制系统用模拟信号控制器第2部分：检查和例行试验导则
Controllers with analoguc signals for usc industrial-process control system-Part 2:Guidance for inspection and routine testing(1EC 60546-2:1987,M0D)
2007-01-18发布此内容来自标准下载网
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数网防为
2007-06-01实施
GB/T 20819. 2--2007
1范围和目的
2规范性引用文件
3试验的抽样…
1符号和定义
5 性能測试
5.1控制作用试验
供源变化
于动/自动切换
设定点发生器
于揉輪出器
图1理想控制器基本输入/输出信号图2开环和闭环试验配置图
图3比例作用记录特性
图4积分作用记录特性
图5微分作用记录特性
GB/T20819%工业过程控制系统用模拟信号控制器》分为如下两部分：一第部分;性能评定方法；
第2 部分:检查和例行试验导则。本部分为GB/T20819的第2部分，GB/T20819.2—2007
本部分改采用IFC6051G-2：1987工业过程控制系统用模拟信号控制器第2部分：检查和例行试验导则》【英文版）。
根据G[3/T 1. 1一2000%标准化工作导则第 1 部分:标准的结构和编写规则>,对 1FC 60546-2 :1987做了下列修改：
a）删除了IEC 60546-2：1987的前言和序言；b）将 1,2 章合并为一章\1范围和月的\;c）将第2章改为“规范性引用文件”并将IFC 60546-2:1987序言的内容转化为第2章的内容；d）4.1中变量后的一改为破折号\”，其他类似茶款做相应修改：本部分出中国机械工业联合会提出，本部分由企国工业过程测量和控制标准化技术委员会第二分技术委员会归口。本部分负责起草单位：西南大学，中国四联仪器仪表集团，上海自动化仪表股份有限公司。本部分参加起草单位：机械工业仪器仪表综合技术经济研究所、浙江人学.北京机械工业自动化研究所.
本郝分主要起草人;周雪莲、李涛、刘进张庆军、张建成、张坤、孙发，本部分参加起草人：玛晓升、冯冬芹，谢兵兵。本部分足首次制定。
1范围和自的
工业过程控制系统用模拟信号控制器第2部分：检查和例行试验导则
GL/T 20819.2—2007
GB/T20819适用于具有符合GB/T3369、GB/T3370和GB/T777的模拟信号的气动和电动工业过程控制器。GB/T20819的木部分规定的试验原则上也适合于具有其他连续信号的控制器，本部分旨在为控制器的检查和例行试验，例如验收试验和修理后的试验，提供技术指导。对于全性能试验,应采用GB/T20819,1的规定。验收的性能的定虽要求应由制造厂和用户协商后确定。本部分的要求在征得制造厂和用户同意后即生效。2规范性引用文件
下列文件中的条款通过GB/T20819的本部分的引用拍成为本部分的条款，凡是证期的引用文件，其随后所有的修改单(不位括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T777T业白动化仪表用模拟气动信号（GB/T777—1985，ncq1EC60382：1971)（GH/T3369工业自动化仪表用模拟直流电流信号（GB/T3369—1989，nc1EC603812：1978）GB/T3370工业自动化仪表用模拟直流电压信号(GB/T3370--1989，ne9IEC60381-1:1878)GB/I20819.1-2007工业过程控制系统用模拟信号控制器第1部分：性能评定方法(IEC.605461:1987,MOD)
IEC60410计数检查抽样山案和程序3试验的抽样
如果制造厂和用协商在一样品批上进行试验，建议选用出版物1EC60410提出的抽样方法，抽样时由用户的检验员选定被试控制器。4符号和定义
参见 GB/T 20819, 1—2007 中 3. 1。4.1本部分使用的符号和定义
一时间；
输出信号（见图1)；
-在 t一0时的输出信号：
被测值（见图1)；
设定点值（见图1）：
一比例带；
It—
积分时间：
微分时间：
GB/T 20819, 2—2007
Kμ——比例作用系数;
K,——积分作用系数；
Kp——微分作用系数;
比例带，Xp--100/K.用百分数表示；静差—被测值工与设定点之间的稳态偏差。5性能测试
应记录试验场所的环境条件。见GB/T20819.1—2007中5,1.1推荐的环境条件。应进行下列试验：
5.1控制作用试验
仅需考试验样品提供的功能。
5. 1. 1静差
完整的试验见G3/T 20819.12007中第 6章。本试验仅应用于有积分作用的控制器。a）初始条件
按图2,开关置于位置B,闭环连接，反作用。X，——100%，比例带；
T{——最小积分时间
Tn如果可能切除或最小微分时闻，b）试验步骤
在不同的测量设备上测量和记录设定点W一50%的静差。记录和的指示值，如果存在刻度指示，检查相应的刻度指示值。在比=10%、w-90%时重复本测量。5. 1.2比例作用
完警的试验：见GB/T20819.1—20077.2。a）初始条件
按图2开关置于位置A，开环连接。Xp——100%,比例带;
使输出值稳定在50光：
T-一稳定后,如果可能切除或最大积分时间;T——如果可能切除或最小微分时间,2-u=50%.
b）：试验步骤
通过信号发生器2引进阶跃变化20%的输人信号。记录相应输出值的变化量(A%)。X
(4r%）
× 100 =
【被测值量程/输出最程，
注，如果积分作用不能被忽略时，那么由图了确定。5.1.3积分作用
完整的试验：见G13/T20819.12007中7.3a）韧始条件
按图2开关胃于位置A，开环连接。2
Xg——100%，比例带：
了。如果可能切除或最小微分时间；Ti——1 s或最接近它的标度值
2-=-50% .
6试验步骤
GB/T 20819.2--2007
稳态输出在50%，然后通过信号发生器2引进阶跃变化二20%的输人信号记录相应的输出变化量Ay。通过图4确定积分时间Ti.5.1.4微分作用
更精确的试验：见GH/T20819.12007中7.4适用于对工一观具有微分作用的控制器，而不适用于只对工具有微分作用的控制器。a）初始条件
按图 2,开关置于位置B,闭环连接。Xg——100%,比例带；
使输出值3稳定在 50% ;
T一稳定后，如果可能切除或最大积分时间In1 s;
=50%。
b）试验步骤
通过信号发生器1引进设定值量程的10%～20%的阶既设定信号，记录相应的输出信号变化量。通过图5确定微分时间T。5.2供源变化
完整的试验见 GB/T 20819. 1-—2007 中 8. 4. 1 a）翅始条件
控制器按照5.1.1整定状态，且连接最大额定负载。b）武验步骤
测量电源发生下列变化（如此值较小，采用制造厂规定的限值)对静差的影响：电压变化：公称交流或直流电压的十10%和一15%；空气压万变化：公称力的+10%和一10%。5.3手动/自动切换
于动/自动切换设备的性能评定方法应出制造厂和用户协商解决。5.4设定点发生器
注：对设有易接近设定点连接的控制器：合适的试验步骤应由制造厂和用户协商--致，试验步骤：
确定α至少能达到0%和 100%,如果可能将其值与标度值进行比较。5.5手操输出器
试验手操输出器以确定至少能达到0%和100%。如果可能，检查相应的标度值。注：如果不适合进行手操功能试验，等效试验应内制造厂和用户协商一致。3
GB/T 20819.2—2007
设定点
倍号发尘器1
被测量值
信号发尘器2
信号发生器3
信号发生器1
信号发生器 2-
控制器
图1理想控制器基本输入/输出信号设定点
测控理
被测最值输出
记录仪
微分作用试验时产生稳定的直流电压或气压阶跃辅人估号输出
A-开环
一比例作用试验和积分作用试验时产生愁定的直流电压或气压阶跃输入信号。信号发生器 3——闭环试验时产尘固定的直流电压或气压偏置信丹。图2开环和闭环试验配量图
被且值
Au%×L00
3比例作用记录特性
GB/T 20819. 22007
时向1
时间t
GB/T 20B19. 2—2007
被测眠值
输山信号y
T- D. 与 D, 之间时间向隔。
图4积分作用记录特性
时间！
（翻近线）
时间：
被最值
籍出信书
5微分作用记录特性
GB/T 20819. 2—2007
时间！
GB/T 20819.2-2007
中华人民共和国
国家标准
工业过程控制系统用模拟信号控制器第2部分：捡查和例行试验导则
GB/T 20819. 2—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc. tet. cn
电话：6852394568517548
中国标准出版社藥皇岛印刷厂印刷各地新华书店经销
JF本R80×1230 1/16
印张0.75
字数18千字
2007年6月第一版 2007年6月第一次印刷*
书号：155066·1-29460
定价14,00元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
2002761802 1/0
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
