ICS 29. 100. 10
Ｌ 19

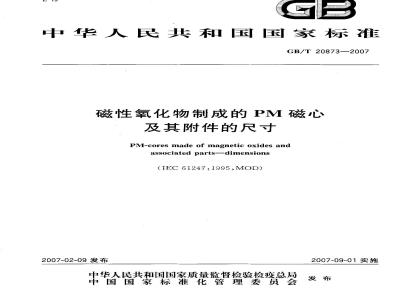

中华人民共和国国家标准
GB/T20873-2007
磁性氧化物制成的PM磁心
及其附件的尺寸
PM-cores made of magnetic oxides andassociated parts--dimensions(1EC 61247:1995,MOD)
2007-02-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-09-01实施
GB/T20873—2007
本标准修改采用IEC61247：1995《磁性氧化物制成的PM磁心及其附件的尺寸》（英文版）。本标准与IEC61247：1995的主要差异为：删去了“目录”及“IEC前言”；在“范围”中，删去了叙述PM磁心的由来、用途、优点等内容；在规范性引用文件中，由于IEC60205：1966《磁性零件有效参数的计算》及其修改单中未包括PM磁心有效参数的计算方法，而此方法是在IEC60205：2001版中增加的，因此，本标准用GB/T20874—2007《磁性零件有效参数的计算》（IEC60205：2001，IDT）对其进行了替代；同时将IFC60367-1：1982《通信用电感器和变压器磁心测量方法》及其修改单用现行国家标准GB/T9632.1—2002《通信用电感器和变压器磁心测量方法》（IEC60367-1：1992，IDT）替代；增加了图形编号及图题，并体现在标准的相应条款中；删去了IS(）370单位制换算”的脚注；针对企业标准等派生标准的制定，由附录A作了适当的处理；按汉语习惯做了编辑性修改，用小数点“，”代替原文中作为小数点的逗号“，”。本标准的附录A和附录B为规范性附录,附录C为资料性附录。本标准由中华人民共和国信息产业部提出。本标准由信息产业部(电子)归口。本标准起草单位：宜宾金川电子有限责任公司本标准主要起草人：阳开新。
1范围
磁性氧化物制成的PM磁心
及其附件的尺寸
GB/T20873-—2007
本标准规定了磁性氧化物制成的PM磁心及其附件在机械互换性方面的主要尺寸、用于这些磁心的线圈骨架的主要尺寸以及磁心底部轮廓线和插针位置，还规定了派生标准（见附录A)的基本要求。本标准适用于磁性氧化物制成的PM磁心及其附件。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T9632.1—2002通信用电感器和变压器磁心测量方法（IEC60367-1：1992，IDT）GB/T208742007磁性零件有效参数的计算（IEC60205：2001，IDT）ISO370：1975尺寸公差英寸和毫米的相互换算3单位制换算
3.1原始单位制
原始单位制为米制。
3.2公差尺寸
公差尺寸采用ISO370：1975方法A的规则进行换算。标称值的换算方法则不作规定，但被换算的标称尺寸带有对称公差时，一般是将标称值表示成具有相同位数小数的极限值。3.3单向极限公差
单向极限毫米公差（最大或最小）的换算按1SO370标准中相应的换算表进行。对于详细尺寸，则比表中给出的相应的原始值多取两位小数，然后再进行圆整4基本标准
为确保磁心装配和线圈骨架完全的机械互换性，应符合以下要求。4.1PM 磁心的尺寸
4.1.1主要尺寸
PM磁心的外形结构见图1,其主要尺寸应符合表1的规定。GB/T 20873-—2007
PM50/39
PM磁心的外形结构
PM62/49
PM磁心的主要尺寸
PM74/59
PM87/70
PM 114/93
a±5°
PM50/39
PM62/49
表1(续）
PM74/59
PM 87/70
GB/T20873—2007
PM114/93
注：磁心尺寸可以使用塞规来检验。附录B给出了使用这种方法检验时所采用塞规的标准形状和尺寸。为了便于生产，在没有放宽4.1.1规定的磁心尺寸要求的情况下，允许使用与附录B规定的不同尺寸规格的塞规。4.1.2有效参数和最小截面积Amm符合4.1.1规定尺寸的PM磁心的有效参数和最小截面积Amin值见表2(有效参数及其计算按GB/T20874—2007的规定，最小截面积Amin的定义按GB/T9632.1—2002的规定）。表2有效参数和Amin
PM50/39
PM62/49
PM74/59
PM87/70
PM114/93
Ci /mm-1
Au仅位于中心柱。
4.2线圈骨架尺寸
C,/mm=3
0. 613 75X10*3
0.33093×10-3
0. 205 50×10 3
0. 177 01×10 #
0.67692×10+
线圈骨架外形结构见图2、其主要尺寸应符合表3的规定。A./mm2
101000
132000
343000
Amin/mm2
GB/T20873—2007
PM50/39
图2线圈骨架外形结构
表3线圈骨架主要尺寸
PM62/49
PM74/59
PM87/70
PM114/93
4.3插针位置及磁心底部轮廊线
GB/T20873—2007
当线圈骨架配有用来连接印制电路板的插针时，插针应固定在骨架较厚的凸缘（S2）上，其位置、编号以及与磁心底部轮廓线的对应关系应按图3所示。这个图是从插针一侧投影的，即从印制电路板下底面的仰视图。
注1：模数标识为m、它表示栅格间距为2.50mm。注2：由于最大的PM114/93磁心太重，没有设计安装接线插针，在这种情况下，插针通常固定在磁心的切口之内。PM50/39
PM74/59
接地插针
接地插针
注1：0为U形螺栓固定孔（接地插针)。od
注2：1号插针位置由土凸缘S，上相应的记号标识。X
PM62/49
PM87/70
图3插针位置和底部轮廓线视图
4.4插针直径
在规定位置上，应采用虹1.2mm孔的塞规验收线圈骨架接线端子（插针）。接地插针
[u ×t
接地插针
GB/T20873—2007
固定金属附件
本标准没有规定固定金属附件，然而，在附录C中给出了一个固定金属附件的实例。注；采用完全绕好线圈的骨架PM磁心的器件，除将其固定安装在印制电路板上外，一般自身还需要机械支撑。附录C中给出了末端有螺纹、直径3mm的U形螺栓附件的详图，它能用于与0.6mm厚的底板组合在一起。这两个零件均由非磁性材料制成。最大的PM114/93磁心在绕线前质量接近2kg，它不能直接固定在印制电路板上，因此，建议使用简单的固定方法，用户应根据其使用情况设计特殊的固定金属附件。附录A
（规范性附录）
派生标准
GB/T20873-2007
在本标准中，基本标准规定了磁心装配及线圈骨架的主要尺寸。各元件遵照本标准完全能够实现其机械互换性。
磁心的生产、使用各方最关心的是能得到满足日常使用的企业标准。这些企业标准比本标准第4章更详细地规定了PM磁心及其附件的尺寸及公差，而且在技术水平上与本标准一致。这些标准都可以视为本标准的派生标准。在制定这些企业标准的时候，应注意不排斥满足本标准中基本标准的任何其他规格的PM磁心，也应满足特定条件下有效的性能规范。另外，也应注意，尽管某一元件完全遵循某个派生标准，它也必须满足本标准第4章基本标准方面的要求，而且磁心装配及线圈骨架应能自由地互换，但其他零件可以不必互换。针对PM磁心及其附件的要求希望制定国家标准时，相应的国家标准化机构要求在该国家标准中插人一个注，即：
a）该标准是依据本标准规定的尺寸要求制定，但按照其实际运用，应规定得更加详细；在本标准的框架之内，其他解决办法也是可行的，而且，若能使该国家标准的磁心及线圈骨架b）
实现互换，也不排斥这样的解决方法。GB/T20873—-2007
附录B
（规范性附录）
检验满足基本标准的PM磁心线圈骨架空间尺寸的塞规实例fx45°下载标准就来标准下载网
fx45°
PM50/39
塞规外形图
PM62/49
塞规主要尺寸
PM74/59
PM 87/70
31,715
PM114/93
U形螺栓
附录C
(资料性附录）
固定金属附件的推荐主要尺寸
U形螺栓
图C.1U形螺栓及底板的外形
表C.1U形螺栓及底板的主要尺寸PM50/39
PM62/49
PM74/59
GB/T20873—2007
单位为毫米
单位为毫米
PM87/70
