本标准规定了沥青和高分子屋面防水卷材冲击穿刺试验方法。 GB/T 328.24-2007 建筑防水卷材试验方法 第24部分：沥青和高分子防水卷材 抗冲击性能 GB/T328.24-2007 标准下载解压密码：www.bzxz.net

ICS91.120.30下载标准就来标准下载网
中华人民共和国国家标准
GB/T328.242007
建筑防水卷材试验方法
第24部分：沥青和高分子防水卷材抗冲击性能
Testmethodsforbuildingsheetsforwaterproofing-Part 24:Bitumen,plastic and rubber sheets for waterproofingresistancetoimpact
2007-03-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-10-01实施
GB/T328《建筑防水卷材试验方法》分为如下27个部分：第1部分：沥青和高分子防水卷材抽样规则；-第2部分：沥青防水卷材外观；第3部分：高分子防水卷材外观；第4部分：沥青防水卷材厚度、单位面积质量；-第5部分：高分子防水卷材厚度、单位面积质量；第6部分：沥青防水卷材长度、宽度和平直度；第7部分：高分子防水卷材长度、宽度、平直度和平整度；第8部分：沥青防水卷材拉伸性能；第9部分：高分子防水卷材拉伸性能；第10部分：沥青和高分子防水卷材不透水性；第11部分：沥青防水卷材耐热性；第12部分：沥青防水卷材尺寸稳定性；第13部分：高分子防水卷材尺寸稳定性；第14部分：沥青防水卷材低温柔性；第15部分：高分子防水卷材
低温弯折性；
第16部分：高分子防水卷材耐化学液体（包括水）；第17部分：沥青防水卷材矿物料粘附性；第18部分：沥青防水卷材撕裂性能（钉杆法）；-第19部分：高分子防水卷材撕裂性能；第20部分：沥青防水卷材接缝剥离性能；第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能；第23部分：高分子防水卷材接缝剪切性能；第24部分：沥青和高分子防水卷材抗冲击性能第25部分：沥青和高分子防水卷材抗静态荷载：第26部分：沥青防水卷材可溶物含量（浸涂材料含量）；第27部分：沥青和高分子防水卷材吸水性。本部分为GB/T328的第24部分。
GB/T328.24—2007
材屋面防水沥青、塑料和橡胶卷材抗冲击测定》本部分等同采用EN12691：2001《柔性防水卷材(英文版）。
本部分章条编号与EN12691：2001章条编号一致。为便于使用，本部分与EN126912001的主要差异是：a）“本欧洲标准”改为“本部分”；b）“EN13416\改为“GB/T328.1”；c）删除EN12691：2001的前言及参考资料，重新编写本部分的前言。本部分与其他部分组成的标准GB/T328.1～328.272007《建筑防水卷材试验方法》代替GB/T328一1989《沥青防水卷材试验方法》。I
GB/T328.24—2007

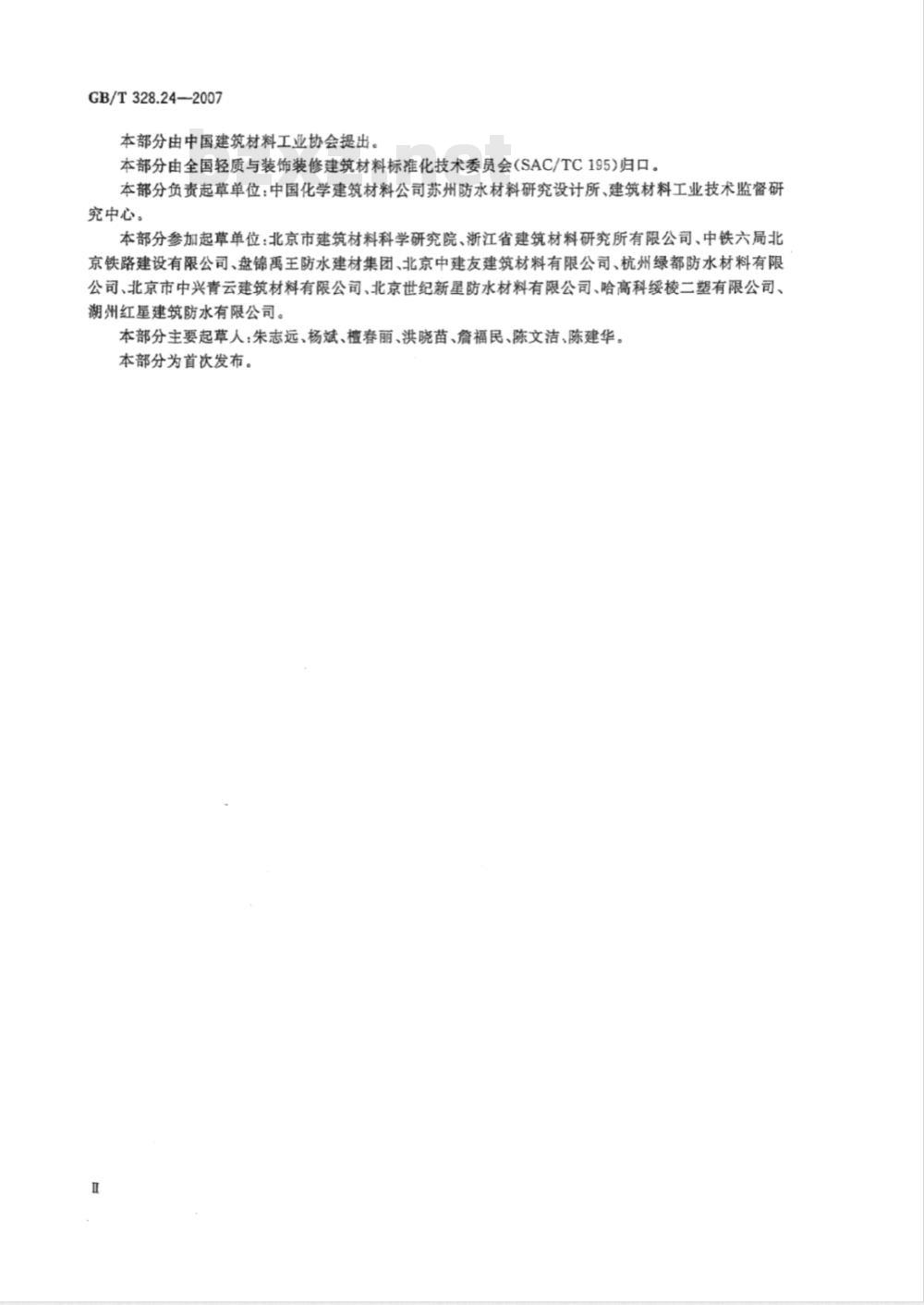

本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心。
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、中铁六局北京铁路建设有限公司、盘锦禹王防水建材集团、北京中建友建筑材料有限公司、杭州绿都防水材料有限公司、北京市中兴青云建筑材料有限公司、北京世纪新星防水材料有限公司、哈高科绥棱二塑有限公司、湖州红星建筑防水有限公司。
本部分主要起草人：朱志远、杨斌、檀春丽、洪晓苗、詹福民、陈文洁、陈建华本部分为首次发布。
建筑防水卷材试验方法
第24部分：沥青和高分子防水卷材抗冲击性能
GB/T328.24-2007
GB/T328的本部分规定了沥青和高分子屋面防水卷材冲击穿刺试验方法。防水卷材的静态长时间荷载不同于动态短时间荷载的机械压力。本方法属于冲击引起穿刺的动态荷载。本部分也适用于其他防水材料。2规范性引用文件
下列文件中的条款通过GB/T328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(木包括勘误的内容)或修讨版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T328.1
3术语和定义
建筑防水卷材试验方法
第1部分：沥青和高分子防水卷材抽样规则
下列术语和定义适用于GB/T328的本部分。上表面toprface
使用时卷材朝上的面，通常是成卷卷材的里面。原理
试件的上表面被自由下落的重锤冲击，重锤下端有规定的穿刺工具。当冲击能量保持恒定时，穿刺工具的圆柱直径不一
5仪器设备
支撑物由发泡聚苯乙烯制成
试验用落锤试验装置进行其由5.1～5.9表述的部分组成。单位为毫米
导轨；
一落锤。
图1导轨（示例）
GB/T328.24—2007
5.1台架
台架是用于落锤的导轨，见图1示例。落锤
落锤安装有穿刺工具，落锤包括穿刺工具共(1000士10)g，见图2示例。D
释放装置；
落锤；
固定螺丝；
穿刺工具。
图2落锤释放(示例)
D圆柱直径
圆边半径。
图3穿刺工具
r=0.6±0.1
单位为毫米
单位为毫米
5.3释放装置
GB/T328.24—2007
释放装置用来固定落下高度，落下高度从穿刺工具的底部到试件的上表面测量，为（600士5）mm。见图2示例。
5.4穿刺工具
穿刺工具的形状是圆柱活塞（见图3),并按以下规定制成：不锈钢材料制造；
硬度50HRC；
轴直径(10±0.1)mm；
圆柱直径：10mm、20mm、30mm和40mm，每种公差土0.1mm；d)
圆柱边缘半径(0.6士0.1)mm。
5.5压环
压环是不锈钢，质量（5000士50）g，内环直径（200士2）mm，见图4。单位为毫米
一压环；
2试件；
—聚苯乙烯；
—10mm表面光滑无标记的不锈钢板；5
-95mm不锈钢网；
6-混凝土基础。
图4基础和压环
GB/T328.24—2007
5.6标准发泡聚苯乙烯板
标准发泡聚苯乙烯板具有切割表面，密度（20±2）kg/m，尺寸约300mm×300mm×50mm。5.7基础
基础是大约500mm×500mm×60mm的混凝土块，其表面嵌人光滑无标记的不锈钢支撑板约300mm×300mm×10mm，见图4。
5.8穿刺试验装置
真空或压力装置用于确认可能的穿刺，见图5。单位为毫米
玻璃板：
支撑；
空气透过层
4——试件；
透明塑料管
垫围。
图5真空装置（示例）
5.9冷冻箱顶部的试验支架
试验在低温的冷房或冷冻箱进行时，如图-6所示6抽样
抽样按GB/T328.1进行。
7试件制备
至少约300mm×300mm的10个试件，从卷材宽度方向距边缘100mm外裁取。试件在规定的条件下至少放置24h。8步骤
试验在（23士2)℃进行，必要时采用（一10土2)℃。对后面的条件，试件冷冻至（一10士2）℃。当试件从冷冻箱取出，在室温下应在10s内试验。每次试验采用新的试件和新的聚苯乙烯板。试件平放在绝热材料上，上表面朝上，并用压环（5.5)压住，聚苯乙烯板（5.6)放在基础（5.7)的不锈钢板上。
落锤（5.2)当释放时，能从距试件上表面垂直高度（600士5)mm的位置自由落下。4
穿刺工具(5.4)应冲击压环下试件的中心。GB/T328.24-2007
试验开始用10mm直径的穿刺工具进行，当试件被击穿后，用更大直径的，如此一直到40mm直径的穿刺工具。
检测试件是否击穿，用肥皂溶液涂冲击区域的表面，隔5min10min试验。对冲击区域用真空或加压的方法产生15kPa的压差，上表面在低压力的一面。若60s后未观测到空气气泡，认为试件无渗漏和穿孔。
导轨；
可调节支架
锁定机械；
在上部位置的落锤
控制高度位置；
可移开透明盖；
固定盖：
落锤和穿刺工具；
压环；
试件；
试件水平位置的温度控制；
基础；
一冷冻箱。
图6在冷冻箱顶部的试验支架
9结果表示
抗冲击用穿刺工具的直径表示，防水卷材5个试件中至少4个试件无渗漏。5
GB/T 328.24—2007
试验报告
试验报告包括如下信息：
确定试验产品的所有必要细节；涉及的GB/T328的本部分及偏离；根据第6章的抽样信息；
根据第7章的制备试件信息；
根据第8章的试验步骤信息；
根据第9章的试验结果；
试验日期。
