本标准规定了对高分子屋面防水卷材厚度、单位面积质量的测定方法。 GB/T 328.5-2007 建筑防水卷材试验方法 第5部分：高分子防水卷材 厚度、单位面积质量 GB/T328.5-2007 标准下载解压密码：www.bzxz.net

ICS91.120.30
中华人民共和国国家标准
GB/T328.5—2007
建筑防水卷材试验方法
第5部分：高分子防水卷材
厚度、单位面积质量
Test methods for building sheets for waterproofingPart 5:Plastic and rubber sheets for waterproofingthickness and mass per unit area2007-03-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-10-01实施

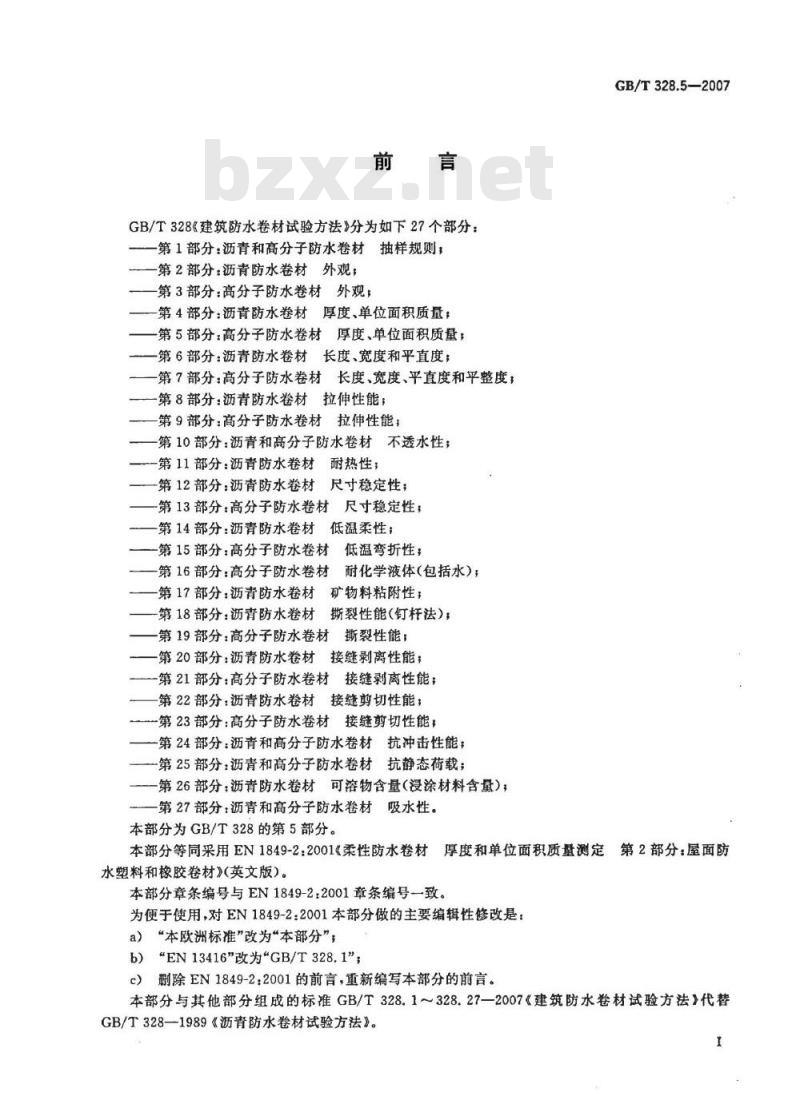

GB/T328《建筑防水卷材试验方法》分为如下27个部分：第1部分：沥青和高分子防水卷材抽样规则，第2部分：沥青防水卷材外观；
第3部分：高分子防水卷材外观，第4部分：沥青防水卷材厚度、单位面积质量；第5部分：高分子防水卷材厚度、单位面积质量；第6部分：沥青防水卷材长度、宽度和平直度；第7部分：高分子防水卷材长度、宽度、平直度和平整度，第8部分：沥青防水卷材拉伸性能；第9部分：高分子防水卷材拉伸性能；第10部分：沥青和高分子防水卷材不透水性；第11部分：沥青防水卷材耐热性；第12部分：沥青防水卷材尺寸稳定性；第13部分：高分子防水卷材尺寸稳定性；第14部分：沥青防水卷材低温柔性；第15部分：高分子防水卷材低温弯折性；第16部分：高分子防水卷材耐化学液体（包括水）；第17部分：沥青防水卷材矿物料粘附性；第18部分：沥青防水卷材撕裂性能（钉杆法）第19部分：高分子防水卷材撕裂性能；第20部分：沥青防水卷材接缝剥离性能；一第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能；一第23部分：高分子防水卷材接缝剪切性能；第24部分：沥青和高分子防水卷材抗冲击性能；第25部分：沥青和高分子防水卷材抗静态荷载；-第26部分：沥青防水卷材可溶物含量（浸涂材料含量），一第27部分：沥青和高分子防水卷材：吸水性。本部分为GB/T328的第5部分。
GB/T328.5—2007
本部分等同采用EN1849-2：2001《柔性防水卷材厚度和单位面积质量测定第2部分：屋面防水塑料和橡胶卷材》（英文版）。本部分章条编号与EN1849-2：2001章条编号致。为便于使用，对EN1849-2：2001本部分做的主要编辑性修改是：a）“本欧洲标准”改为“本部分”；b）“EN13416\改为\GB/T328.1\；c）删除EN1849-2：2001的前言，重新编写本部分的前言。本部分与其他部分组成的标准GB/T328.1328.27—2007《建筑防水卷材试验方法》代替GB/T328—1989《沥青防水卷材试验方法》。1
GB/T328.5—2007
本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心。
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、中铁六局北京铁路建设有限公司、哈高科绥棱二塑有限公司、湖州红星建筑防水有限公司、山东力华防水建材有限公司。
本部分主要起草人：朱志远、杨斌、洪晓苗、檀春丽、陈文洁、陈建华、吴卫平、何少岚。本部分为首次发布。
1范围
建筑防水卷材试验方法
第5部分：高分子防水卷材
厚度、单位面积质量
GB/T328.5—2007
GB/T328的本部分规定了高分子屋面防水卷材厚度、单位面积质量的测定方法。2规范性引用文件
下列文件中的条款通过GB/T328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则3术语和定义
下列术语和定义适用于GB/T328的本部分。3.1
表面构造surfacetexture
在卷材一面或两面，对卷材的影响在有效厚度与全厚度之间不超过0.1mm[见图2a)和图2c)]的一种构造的形式。
表面形态（表面结构）surfaceprofile（surfacestructure）在卷材表面高起的区域，对卷材的影响在有效厚度与全厚度之间超过0.1mm。［见图2b)]。3.3
中间织物internal fabric
在卷材中间的合成纤维和无机纤维的纺织或无纺布层［见图1c)]。可以是增强或非增强层。
均匀的单一卷材
背村backing
b）复合层卷材
图1卷材结构
中间织物的卷材
合成纤维或无机纤维或其他材料的纺织或无纺布层，固定在卷材的底部[见图2d)]。3.5
全厚度（e）overallthickness
卷材的厚度，包括任何表面结构。3.6
有效厚度（een）effectivethickness卷材提供防水功能的厚度，包括表面构造，但不包括表面结构和背衬。GB/T328.5—2007
4抽样
单面表面构造的卷材
两面表面构造的卷材
按GB/T328.1抽样。
5厚度测定
5.1原理
图2表面形式
表面结构的卷材
背村卷材
用机械装置测定厚度，若有表面结构或背衬影响，采用光学测量装置。5.2仪器设备bZxz.net
5.2.1测量装置：能测量厚度精确到0.01mm，测量面平整，直径10mm，施加在卷材表面的压力为20kPa。
5.2.2光学装置：（用于表面结构或背衬卷材）能测量厚度，精确到0.01mm。5.3试件制备
试件为正方形或圆形，面积（10000土100）mm2。从试样上沿卷材整个宽度方向裁取个试件，最外边的试件距卷材边缘（100士10）mm（工至少为3个试件，个试件在卷材宽度方向相互间隔不超过500mm）（见图3）。
单位为毫米
100±10
1——试样，
2～-试件;
一卷材宽度。
≤500
图3试件裁样平面图
100±10
5.4步骤
GB/T328.5—2007
测量前试件在（23士2）℃和相对湿度（50士5）%条件下至少放2h，试验在（23士2）℃进行。试验卷材表面和测量装置的测量面洁净。记录每个试件的相关厚度，精确到0.01mm。计算所有试件测量结果的平均值和标准偏差。5.4.1机械测量法
开始测量前检查测量装置的零点，在所有测量结束后再检查一次。在测定厚度时，测量装置下足应避免材料变形。5.4.2光学测量法
任何有表面结构或背衬的卷材用光学法测量厚度。5.5结果表示
卷材的全厚度(e)取所有试件的平均值。卷材有效厚度(eet)取所有试件去除表面结构或背村后的厚度平均值。记录所有卷材厚度的结果和标准偏差，精确至0.01mm。6单位面积质量测定
6.1原理
称量已知面积的试件进行单位面积质量测定（可用已用于测定厚度的同样试件）。6.2仪器设备
天平：能称量试件，精确到0.01g。6.3试件
正方形或圆形试件，面积（10000士100）mm2。在卷材宽度方向上均匀裁取工个试件，最外端的试件距卷材边缘（100土10）mm。（1至少为三个试件，a个试件在卷材宽度方向相互间隔不超过500mm)（见图3)。6.4步骤
称量前试件在（23士2）℃和相对湿度（50士5）%条件下放20h，试验在（23士2）℃进行。称量试件精确到0.01g，计算单位面积质量，单位g/m。6.5结果表示
单位面积质量取计算的平均值，单位g/m，修约至5g/m。7试验方法精确度
试验方法的精确度没有规定。
8试验报告
试验报告至少包括以下信息：
a）涉及的GB/T328的本部分及偏离；b）。相关产品试验需要的所有数据；c）根据第4章的抽样信息；
根据5.3和6.3制备试件的细节；d)
根据5.5和6.5得到的试验结果：非标准步骤或试验过程中遇到的异常；试验日期。
GB/T328.5-2007
中华人民共和
国家标准
建筑防水卷材试验方法
第5部分：高分子防水卷材
厚度、单位面积质量
GB/T328.5—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数9于字
2007年6月第一次印刷
2007年6月第一版
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
