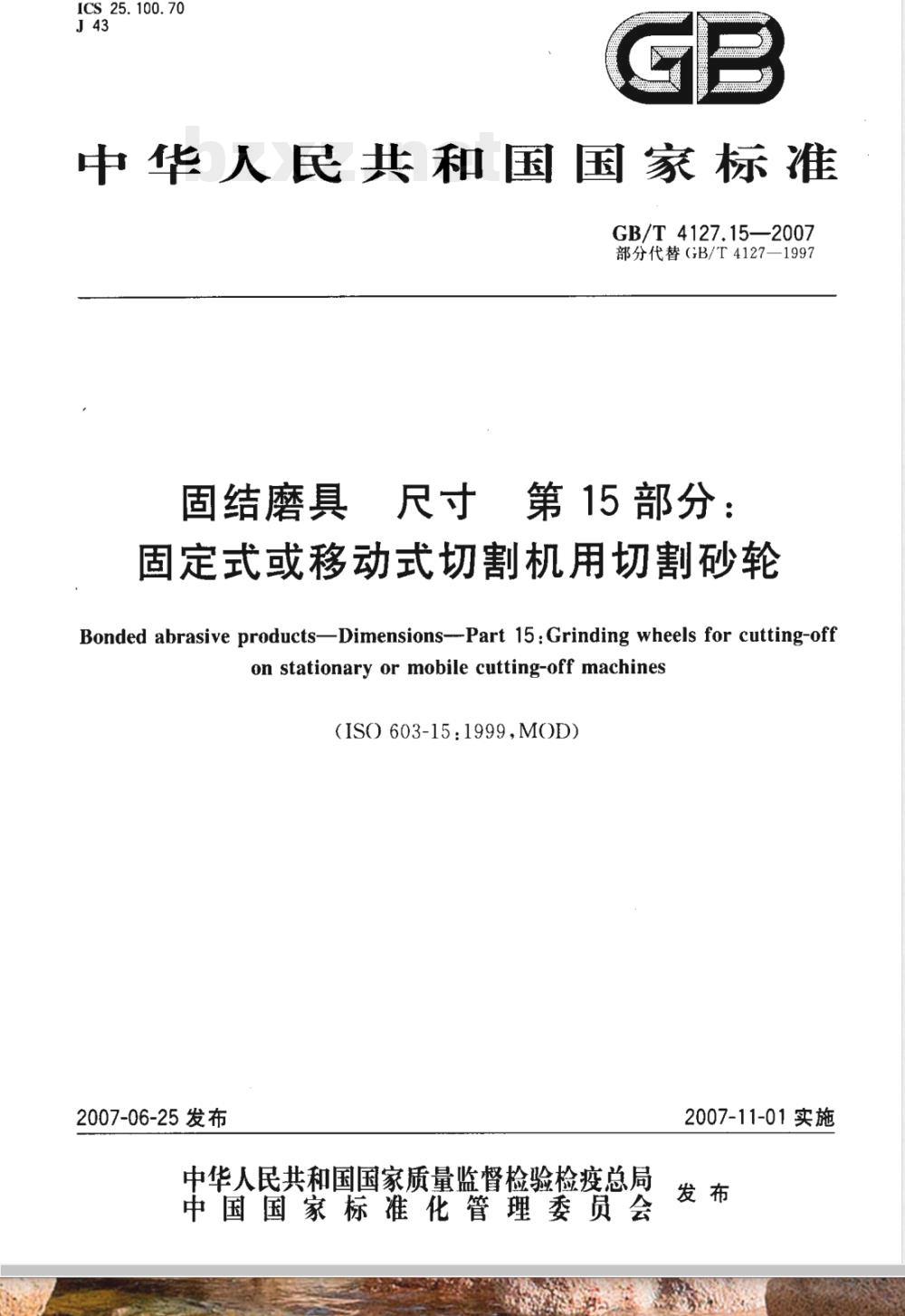

GB/T 4127.15-2007固结磨具 尺寸 第15部分：固定式或移动式切割机用切割砂轮

ICS25.100.70
中华人民共和国国家标准
GB/T4127.15—2007
部分代替GB/T4127-1997
固结磨具
尺寸第15部分：
固定式或移动式切割机用切割砂轮Bonded abrasive products-Dimensions-Part 15:Grinding wheels for cutting-offonstationaryormobilecutting-offmachines（ISO603-15：1999,MOD）
2007-06-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-11-01实施
GB/T4127《固结磨具尺寸》分为16个部分：第1部分：外圆磨砂轮（工件装夹在顶尖间）；第2部分：无心外圆磨砂轮；
第3部分：内圆磨砂轮：
第4部分：平面磨、周边磨砂轮：第5部分：平面磨、端面磨砂轮；第6部分：工具磨和工具室用砂轮；第7部分：人工操纵磨削砂轮；
第8部分：去毛刺、荒磨和粗磨用砂轮：第9部分：重负荷磨削砂轮；
第10部分：磨和超精磨磨石；
一-第11部分：手持抛光磨石：
第12部分：直向砂轮机用去毛刺和荒磨砂轮；第13部分：立式砂轮机用去毛刺和荒磨砂轮；一第14部分：角向砂轮机用去毛刺、荒磨和粗磨砂轮；第15部分：固定式或移动式切割机用切割砂轮：第16部分：手持式电动工具用切割砂轮。本部分为GB/T4127的第15部分。GB/T4127.15—2007
本部分修改采用IS0603-15：1999《固结磨具尺寸第15部分：固定式或移动式切割机用切割砂轮》。
考虑到我国国情，本部分做了一些修改，有关技术性差异已编入正文中并在它们所涉及的条款的页边空白处用垂直单线标识。本部分与IS）603-15：1999的主要差异如下：增加了41型我国砂轮的尺寸系列；产品的标记、技术要求和标志改为我国国家标准的规定。本部分代替GB/T4127--1997的\3.7.3切断与开槽用薄片砂轮”，与GB/T41271997相比主要变化如下：
为了与国际上该类产品名称一致，标准名称中的“普通磨具”修改为“固结磨具”。.-规定了固定式或移动式切割机用切割砂轮的型号为41型、42型两种。-41型的砂轮尺寸规格除采用ISO603-15的尺寸系列外还增加了我国生产和使用的砂轮规格尺寸，42型铵形切割砂轮及其尺寸采用了ISO603-15的系列。增加了对产品的标记、技术要求和标志的规定。本部分由中国机械工业联合会提出。本部分由全国磨料磨具标准化技术委员会（SAC/TC139)归口。本部分起草单位：郑州磨料磨具磨削研究所.深圳市二砂深联有限公司。本部分主要起草人：张长伍、赖天忠。本部分所代替标准的历次版本发布情况为：1981年1月首次发布.1997年12月第1次修订。1范围
固结磨具尺寸第15部分：
固定式或移动式切割机用切割砂轮GB/T4127的本部分规定了以下固结磨具的尺寸、标记和要求，单位为毫米：41型：平形切割砂轮；
-42型：铍形切割砂轮。
GB/T4127.15—2007
本部分规定的固结磨具适用于对工件的任意部位切割或开槽。工件牢固定位或由其自身重量固定。若切割砂轮由手操纵，则工件固定，反之亦然。切割机在工作中是固定的。2规范性引用文件
下列文件中的条款通过GB/T4127的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。—般要求（GB/T2484—2006，ISO525：1999，M()D）GB/T2484固结磨具
GB/T2485普通磨具砂轮技术条件GB/T2492普通磨具交付砂轮允许的不平衡量测量（GB/T2492—2003，ISO6103：1999，MOD)
3尺寸
3.141型：平形切割砂轮
见图1和表1、表2。
表141型砂轮尺寸（A系列）
GB/T4127.15—2007
350/356
400/406
450/457
500/508
600/610
750/762
表1(续）
100/103
表1(续）
表241型砂轮尺寸（B系列）
GB/T4127.15—2007
GB/T4127.15—2007
300/305
350/355
400/405
500/508
3.242型：铰形切割砂轮
见图2和表3。
表2（续）
400/406
450/457
500/506
600/610
表342型的尺寸
砂轮的标记应符合GB/T2484的规定。5要求
5.1公差
砂轮极限偏差与圆跳动公差应符合GB/T2485的规定。5.2平衡
砂轮的允许不平衡值应符合GB/T2492的规定。5.3标志
砂轮的标志应符合GB/T2485的规定。16
GB/T4127.15—2007
