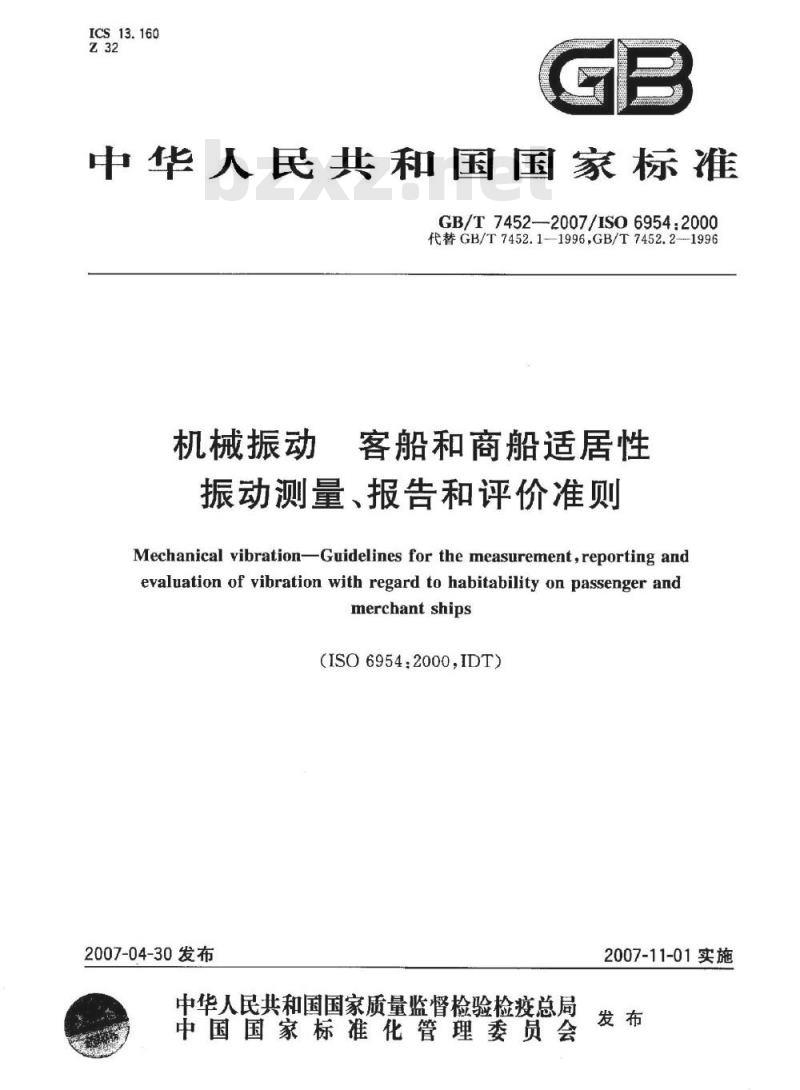

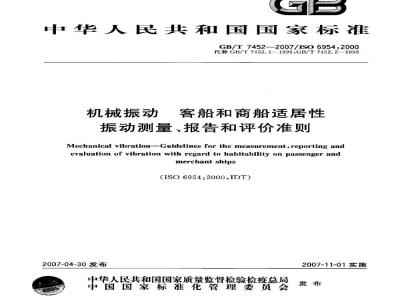

ICS13.160
中华人民共和国国家标准
GB/T7452—2007/IS06954:2000
代替GB/T7452.1-—1996GB/T7452.2---1996机械振动
客船和商船适居性
振动测量、报告和评价准则
Mechanical vibration-Guidelines for the measurement,reporting andevaluation of vibration with regard to habitability on passenger andmerchantships
（ISO69542000,IDT）
2007-04-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-11-01实施

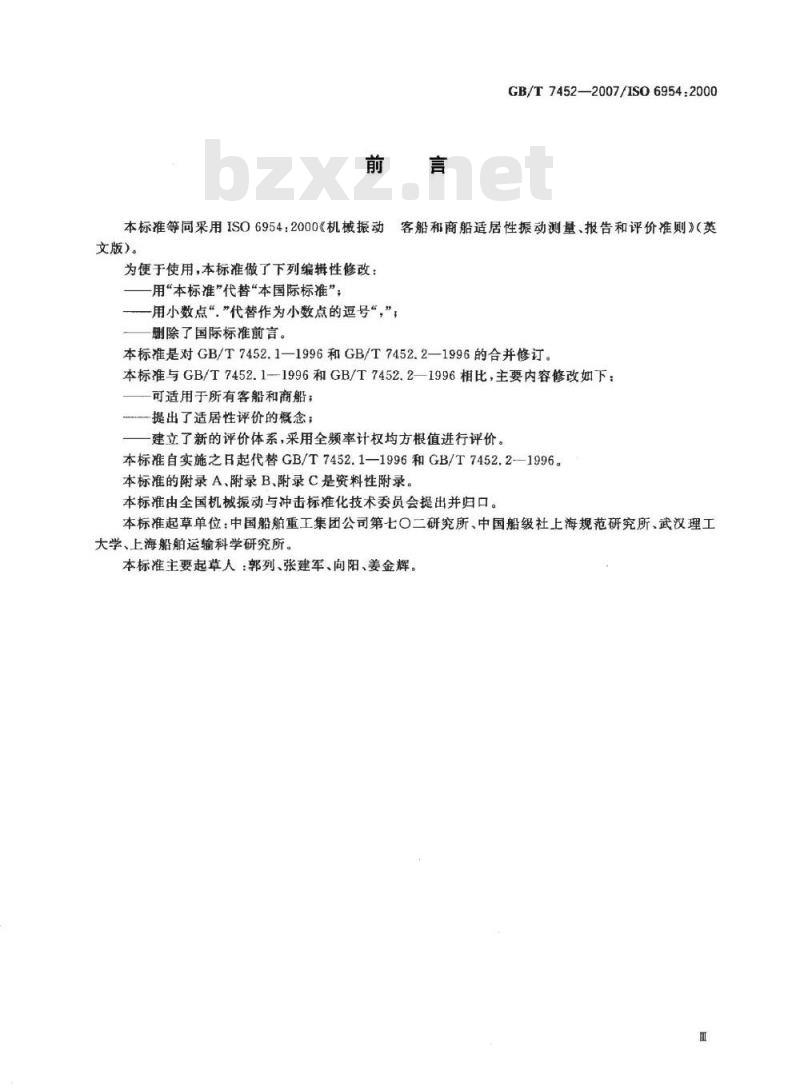

本标准等同采用ISO6954：2000《机械振动文版）。
为便于使用，本标准做了下列编辑性修改：用“本标准”代替“本国际标准”；言
GB/T7452—2007/IS06954:2000
客船和商船适居性振动测量、报告和评价准则（英用小数点“”代替作为小数点的逗号“，”；删除了国际标准前言。
本标准是对GB/T7452.1—1996和GB/T7452.2—1996的合并修订。本标准与GB/T7452.11996和GB/T7452.2—1996相比，主要内容修改如下；可适用于所有客船和商船；
提出了适居性评价的概念；

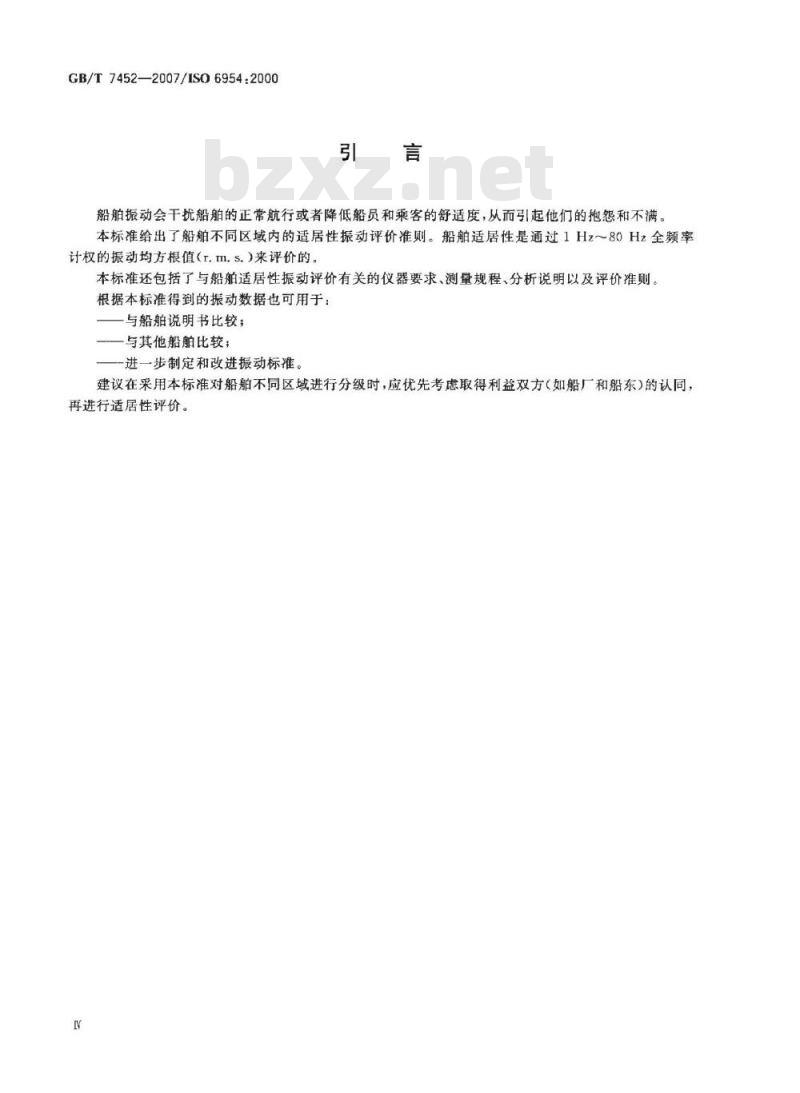

一建立了新的评价体系，采用全频率计权均方根值进行评价。本标准自实施之日起代替GB/T7452.1—1996和GB/T7452.2--1996。本标准的附录A、附录B、附录C是资料性附录。本标准由全国机械振动与冲击标准化技术委员会提出并归口。本标准起草单位：中国船舶重工集团公司第七O二研究所、中国船级社上海规范研究所、武汉理工大学、上海船舶运输科学研究所。本标准主要起草人：郭列、张建军、向阳、姜金辉。GB/T7452—2007/IS06954：2000引言
船舶振动会干扰船舶的正常航行或者降低船员和乘客的舒适度，从而引起他们的抱怨和不满。本标准给出了船舶不同区域内的适居性振动评价准则。船舶适居性是通过1Hz～80Hz全频率计权的振动均方根值（r.m，s.)来评价的本标准还包括了与船舶适居性振动评价有关的仪器要求、测量规程、分析说明以及评价准则。根据本标准得到的振动数据也可用于：与船舶说明书比较；
—一与其他船舶比较；
—进一步制定和改进振动标准。建议在采用本标准对船舶不同区域进行分级时，应优先考虑取得利益双方（如船厂和船东）的认同，再进行适居性评价。

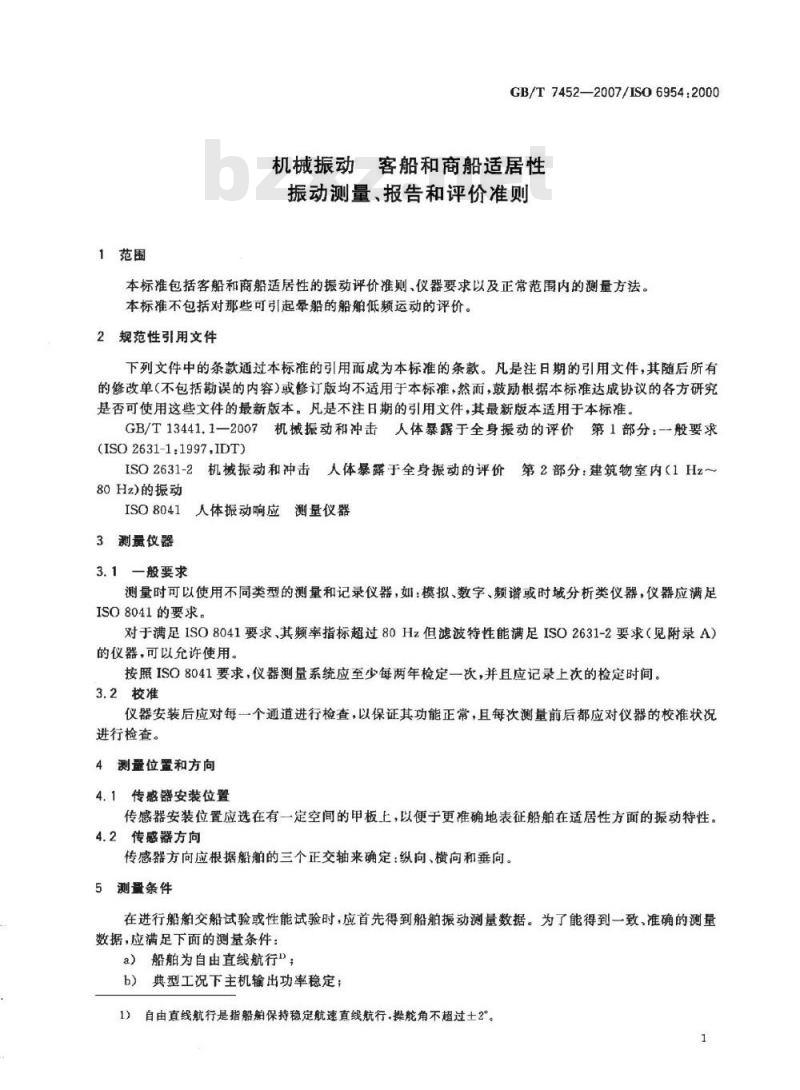

1范围
GB/T7452—2007/IS06954:2000
机械振动客船和商船适居性
振动测量，报告和评价准则
本标准包括客船和商船适居性的振动评价准则、仪器要求以及正常范围内的测量方法。本标准不包括对那些可引起晕船的船舶低频运动的评价。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13441.1一2007机械振动和冲击人体暴露于全身振动的评价第1部分：--般要求(ISO2631-11997,IDT)
ISO2631-2机械振动和冲击人体暴露于全身振动的评价第2部分：建筑物室内（1Hz～80Hz)的振动
ISO8041人体振动响应测量仪器
3测量仪器
3.1一般要求
测量时可以使用不同类型的测量和记录仪器，如：模拟、数字、频谱或时域分析类仪器，仪器应满足ISO8041的要求。
对于满足ISO8041要求、其频率指标超过80Hz但滤波特性能满足ISO2631-2要求（见附录A）的仪器，可以允许使用。
按照ISO8041要求，仪器测量系统应至少每两年检定一次，并且应记录上次的检定时间。3.2校准
仪器安装后应对每一个通道进行检查，以保证其功能正常，且每次测量前后都应对仪器的校准状况进行检查。
4测量位置和方向
4.1传感器安装位置
传感器安装位置应选在有一定空间的甲板上，以便于更准确地表征船舶在适居性方面的振动特性。4.2传感器方向
传感器方向应根据船舶的三个正交轴来确定：纵向、横向和垂向。5测量条件
在进行船舶交船试验或性能试验时，应首先得到船舶振动测量数据。为了能得到一致、准确的测量数据，应满足下面的测量条件：a）船舶为自由直线航行\；
b）典型工况下主机输出功率稳定；1）自由直线航行是指船舶保持稳定航速直线航行.操能角不超过土2°。1

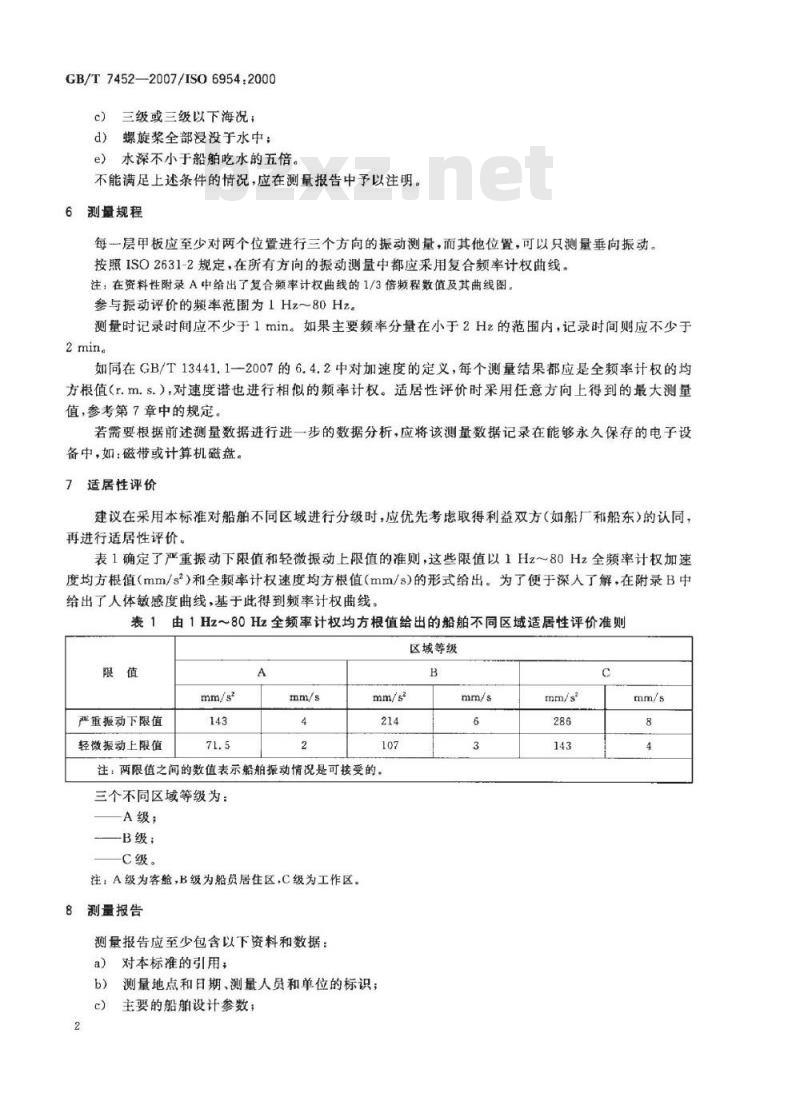

GB/T7452—2007/ISO6954:2000
e）三级或三级以下海况；
d）典
螺旋桨全部浸没于水中；
e）水深不小于船舶吃水的五倍。不能满足上述条件的情况，应在测量报告中予以注明。6测量规程
每一层甲板应至少对两个位置进行三个方向的振动测量，而其他位置，可以只测量垂向振动。按照ISO2631-2规定，在所有方向的振动测量中都应来用复合频率计权曲线。注：在资料性附录A中给出了复合频率计权曲线的1/3倍频程数值及其曲线图。参与振动评价的频率范围为1Hz～80Hz测量时记录时间应不少于1min。如果主要频率分量在小于2Hz的范围内，记录时间则应不少于2min。
如同在GB/T13441.1-2007的6.4.2中对加速度的定义，每个测量结果都应是全频率计权的均方根值（1.mS.），对速度谱也进行相似的频率计权。适居性评价时采用任意方向上得到的最大测量值，参考第7章中的规定。
若需要根据前述测量数据进行进一步的数据分析，应将该测量数据记录在能够永久保存的电子设备中，如：磁带或计算机磁盘。7适居性评价
建议在采用本标准对船舶不同区域进行分级时，应优先考虑取得利益双方（如船厂和船东）的认同，再进行适居性评价。bZxz.net
表1确定了严重振动下限值和轻微振动上限值的准则，这些限值以1Hz~80Hz全频率计权加速度均方根值（mm/s°）和全频率计权速度均方根值（mm/s）的形式给出。为了便于深人了解，在附录B中给出了人体敏感度曲线，基于此得到频率计权曲线。表1由1Hz～80Hz全频率计权均方根值给出的船舶不同区域适居性评价准则区域等级
严重振动下限值
轻微振动上限值
注：两限值之间的数值表示船舶振动情况是可接受的。三个不同区域等级为：
A级；
-B级；
C级。
注，A级为客舱，B级为船员居住区，C级为工作区8测量报告
测量报告应至少包含以下资料和数据：a）对本标准的引用；
测量地点和日期、测量人员和单位的标识；b）
主要的船舶设计参数；
测量中实际船舶条件和环境
传感器的位置和方向；
记录仪器和校准程序；
测量结果。
附录C给出了一份报告示例。
GB/T7452—2007/ISO6954:2000
GB/T7452—2007/ISO6954:2000
附录A
（资料性附录）
频率计权曲线
本标准采用的频率计权是由ISO2631-2定义的复合频率计权，见表A.1和图A.1。表A.1
频率范围为1Hz~80Hz的1/3倍频程的复合频率计权（使用真实的中间频率计算，包括频带限制）频率带宽号：
频率/Hz
名义值
真实值
a频率带宽号是由GB/T3241定义的编号。4
加速度输入盘
计权因子W，
-54,95
速度输人量
计权因子W、
1—加速度作为输人量；
2——速度作为输入量。
GB/T7452—2007/IS06954:2000
复合频率计权曲线，包括频带限制（示意图）图A.1
预率/H2
GB/T7452—2007/1SO6954:2000
附录B
(资料性附录）
人体敏感度曲线
人体敏感度曲线见图B.1，基于此得到频率计权曲线。(s）/
图B.1人体敏感度曲线
率/Hz
测量地点：
测量单位名称：
测量人员姓名：
般名：
船型：
垂线间长，m：
型宽，m
型深，m
浆数及型号：
直径，m
转速，/min：
备注：
传感器，型号，
数据记录仪，型号：
分析仪，型号：
采样窗口：
位置：
船体参数
附录C
（资料性附录）
GB/T7452—2007/IS06954:2000
采用本标准的船舶适居性评价报告示例日期：
电话：
船东：
船厂：
型号：
吃水，m：
载重量，t：
螺旋桨参数
桨叶数：
侧斜角：
频率范围：
频率范围：
分析频率范围：
抗混滤波器：
测点位置
台数：
转速，r/min:
海况：
鞘吃水，m：
舰吃水，m：
测量仪器的型号及特性
灵敏度：
采样频率：
校准检查：
测量结果
传真：
建造日期：
主机参数
缸数：
功率，kw；
减速比：
测量条件
风速及风向：
平均吃水，m：
水深，m：
固定方法：
采样块大小，
全频率计权均方根值
加速度
GB/T7452-2007/IS06954:2000
