GB/T 5465.11-2007
基本信息
标准号： GB/T 5465.11-2007
中文名称：电气设备用图形符号基本规则 第1部分：原形符号的生成
标准类别：国家标准(GB)
标准状态：现行
发布日期：2007-04-13
实施日期：2008-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1164943
标准分类号
标准ICS号：综合、术语学、标准化、文献>>图形符号>>01.080.40电气工程和电子工程制图、示意图、图表和相关技术产品文件用图形符号
中标分类号：电工>>电工综合>>K04基础标准与通用方法
出版信息
出版社：中国标准出版社
页数：平装16开 页数：13, 字数：21千字
标准价格：16.0 元
计划单号：20061528-T-469
出版日期：2008-01-01
相关单位信息
首发日期：1985-10-12
起草人：谭咏、武冰梅、蒋利群、郭汀、曾幼云
起草单位：信息产业部电信研究院
归口单位：全国电气信息结构文件编制和图形符号标准化技术委员会
提出单位：全国电气信息结构文件编制和图形符号标准化技术委员会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：国家标准化管理委员会
标准简介
标准规定了电气设备用图形符号的原形符号的形成原则和指南以及电气设备用图形符号的应用。 GB/T 5465.11-2007 电气设备用图形符号基本规则 第1部分：原形符号的生成 GB/T5465.11-2007 标准下载解压密码：www.bzxz.net

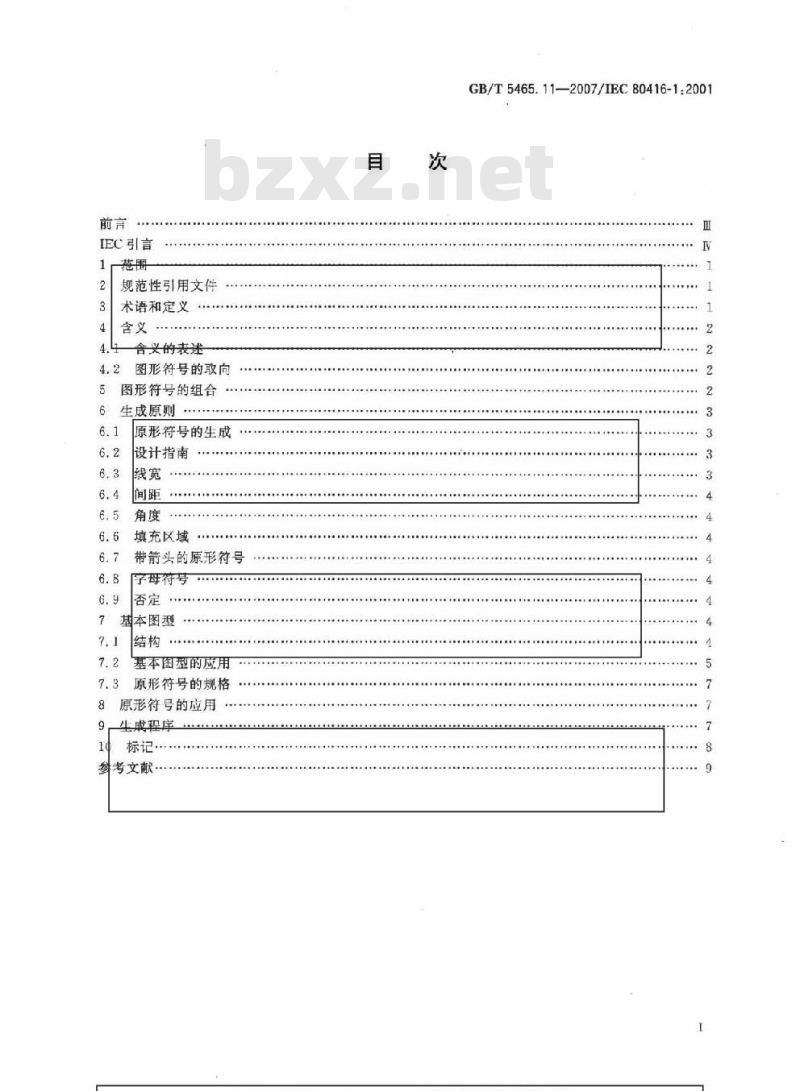

标准图片预览
标准内容
ICS01.080.40
中华人民共和国国家标准
GB/T5465.11—2007/IEC80416-1:2001代替GB/T5465.1—1996
电气设备用图形符号基本规则
第1部分：原形符号的生成
Basic principles for graphical symbols for use on electrical equipment-Part 1:Creation of symbol originals(IEC 80416-1:2001,Basic principles for graphical symbols foruse on equipmnent--Part l:Creation of symbol originals,IDT)2007-04-30发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-01-01实施
IEC引言
规范性引用文件
术语和定义
合义的表
图形符号的取向
图形符号的组合
生成原则
原形符号的生成
设计指南
填充区域
带箭头的原形符号
字母符号
基本图型
基本图型的应用
原形符号的规格
原形符号的应用…
生成程序
老文献
GB/T5465.11—2007/IEC80416-1:20013
GB/T5465.11—2007/IEC80416-1:2001GB/T5465.1《电气设备用图形符号基本规则》包括以下4个部分：第1部分：原形符号的生成；
第2部分：箭头的形成与应用；
第3部分：电气设备用图形符号应用导则；一第4部分：屏幕和显示设备用图形符号应用的补充导则。本部分为GB/T5465.1的第1部分。本部分等同采用IEC80416-1.2001《设备用图形符号基本规则第1部分：原形符号的生成》（英文版）。本部分代替GB/T5465.1—1996《电气设备用图形符号绘制原则》。本部分与GB/T5465.1—1996相比主要变化如下：增加了对图形符号否定要素的设计说明（本版6.9）；补充了基本图型应用的一些原则（本版7.2)；增加了符号线条超出基本图型中八边形时允许和不允许的情况（本版7.2）；删除了对公称尺寸、角标和可见中心线的规定（1996年版9.3）；-增加了原形符号的规格说明（本版7.3)；补充了原形符号应用的一些原则（本版8）：删除了对使用中的图形符号尺寸的规定（1996年版10.4）。本部分由全国电气信息结构文件编制和图形符号标准化技术委员会提出并归口。本部分由信息产业部电信研究院负责起草。本部分主要起草人：谭泳、武冰梅、蒋利群，郭汀、曾幼云。本部分历次版本发布情况：GB/T5465.1—1985，GB/T5465.1—1996。GB/T5465.11-—2007/IEC80416-1:2001IEC引言
图形符号是一种与语言无关的现觉感知图形，用来表达一定的信息。电气设备用图形符号具有广泛的用途。在设计用于同一个场所或相似设备上的系列符号时，符号的一致性很重要，当这些符号缩小到尺寸很小时，其清晰易辨认也足很重要的。因此，有必要将形成电气设备用图形符号的原则标准化，以保持符号的一致性和确保符号在视觉上的清晰度，从而提高符号的可识别性。本标准提出了生成电气设备用图形符号的基木规则，包括线宽、箭头的形状和使用、否定要素和基本图型的使用等，用来作为绘制设备符号的指南。这些设计原则适用于所有设备用图形符号：即由ISO7000和IEC60417标准化的图形符号。1范围
GB/T5465.11—2007/1EC80416-1:2001电气设备用图形符号基本规
第1部分：原形符号的生成
GB/T5465.1规定了电气设备用图形符号的原形符号的形成原则和指南以及电气设备用图形符号的应用。
GB/T5465.1的本部分规定了电气设备用图形符号的原形符号的主要形成原则。根据原形符号所要表达的含义，本部分不但包含其形状和尺寸的设计规则，而且包含相关文字的起草规则。本部分适用于以下用途的图形符号：标识设备或其组成部分（如控制器或显示器）；指示功能状态或功能（如开、关、告警）：标示连接（如端子、接头）：
提供包装信息（如包装物的标识、装卸说明）；提供设备的操作说明（如使用限制）。本部分不适用于以下用途的原形符号：安全标记；
图样和简图：
产品技术文件：
公共信息。
2规范性引用文件
下列文件中的条款通过GB/T5465.1的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包活勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2893.1—2004图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设计原则（ISO3864-1：2002，MOD）ISO7000设备用图形符号索引和一览表1S080416-2：2001设备用图形符号基本规则第2部分：箭头的形成与应用3术语和定义
下列术语和定义适用于本部分。3.1
图形符号graphicalsymbol
具有特殊含义、与语言无关、用来表达信息的视觉感知图形。3.2
图形符号要素graphical symbolelement具有特殊含义的原形符号的组成部分。注1：字母、数字、标点符号和数学符号可用做图形符号要素（参见GB3101，GB3102和1EC60027）。注2：具有特定含义的图形符号要素在构成一个符号族时可用来表示同一概念。1
GB/T5465.11—2007/IEC80416-1:20013.3
原形符号Symboloriginal
根据本部分绘制的、用于引用或复制的图形符号。3.4
角标cornermarking
原形符号的组成部分，四个角标限定了符号原形的框架；见7.3和图8。3.5
标题title
用于标识图形符号的唯一名称
注：标题宣尽可能简短：它仅为图形符号提供唯一的名称面不描述其应用。3.6
说明descriptton
附属于原形符号图形表示的规范性文本，用其定义原形符号的目的、应用和使用。4含义
含义的表述
每个原形符号的含义由标题、图形表示和应用说明综合体现。含义宣明确且不依赖于专业技术或学科的术语。
4.2图形符号的取向
图形符号宜按照原形符号所确定的取向使用。对于含义与其取向有关的图形符号，在原形符号的形成过程中以及随后的使用中，宜注意避免含义模糊。例如，图形符号标在旋钮上时就可能造成含义不清。无论何时，只要可能就宜将原形符号设计成在任何方向上都能保持其含义，如图1中的a）。然而，当一个图形符号的含义确实与其取向有关时，如图1中的b)，则应在该原形符号的说明中明桷表述。2002（5）芯带）
a）含义与取向无关的图形符号示例厂
GB/T5465.2—1996(5091)，高通滤波器GB/T5465.219965092)：低通滤波器b）含义与取向有关的图形符号示例图1取向不同的图形符号
5图形符号的组合
为了表示某些概念，图形符号或图形符号要素可组合形成一个新的原形符号。新原形符号的含义应与单个图形符号或图形符号要素的含义相一致，用法如图2所示。2
GB/T5465.112007/IEC80416-1:2001GB/T5465.21996（5050）：彩色电视注：GB/T5465.2—1996（5049）\电视”与GB/T5465.2—1996（5048）*彩色\组合产生GB/T5465.2—1996（5050）“彩色电视”。
6生成原则
6.1原形符号的生成
图形符号组合的示例
原形符号应在考虑第7章和第9章具体要求的同时在图5所示的基本图型内生成。6.2设计指南
原形符号的设计应：
a）简单，利于感知和复制；
易辩：易与可能和它一起使用的其他图形符号相区别；b)
c）易懂：易与其所要表达的含义相联系，即不言自明或易于掌握；d）易制：能用通常的制作和复制方法制作。6.3线宽
原形符号的线宽应为2mm。仅为醒目，作为例外，可将4mm的线宽与2mm的线宽组合使用，如图3所示。
GB/T5465,2—1996(5063)：水平图像位移图3线宽使用示例
规定的2mm线宽拟只用在标准化的原形符号图集中，以保持标准中图形符号的整体一致性。当原形符号应用于特定领域时，只要符合视觉设计准则，则可更改线宽。建议将拟用于特定应用领域的图形符号也在相应的技术标准中出版。见第8章。3
GB/T5465.11—2007/IEC80416-1:20016.4间距
选择原形符号线条间最小间距时应考虑视觉的清晰和所用的复制方法。原则上，平行线间的最小间距宜不小于线宽的1.5倍。
6.5角度
原形符号中宜避免小于30°的角。6.6填充区域
除非原形符号的含义或清晰度要求将某个区域填充，否则在原形符号中宜避免有填充的区域6.7
带箭头的原形符号
当原形符号含有箭头时，应符合IS080416-2：2001所规定的原则。字母符号
对于字母、数字、标点符号和数学符号这样的原形符号组成要素，宜使用简单的字符样式。原形符号中的字符高度至少为10mm。
6.9否定
应使用线宽2mm的两条斜杠所形成的直角叉形表示否定，如图4中的示例a）。如果仅为了视觉上的清晰，两斜杠相交的角度可偏离90°X
8）IEC60417(5576)：消除铃声
b)GB/T5465.2—1996(5477)：期除画面图4否定示例
用手否定的叉形能用来表示否定的取消的或相反的功能。否定的含义取决手所要香定的图形符例如，在图形符号标识功能控制时，否定通常表示否定的功能或取消，如图4的示例a）和b）。在图形符号表示功能状态时，否定通常表示相反的功能状态，如图4的示例b）。当符号的用途是表未操作（例如指令）时，否定通常用来表示相反的操作。GB/T2803.1一2004中规定的带有红色否定杠的红色圆环用手安全用论不应用做电气设备用图形符号的否定。
注1：只有当否定的图案表示特定的含义时，将否定的原形符号标准化才是必要的。注2：从左侧顶部到右侧底部的斜杠在公共信息图形符号中表示否定，因此不宜使用。7基本图型
7.1结构
图5所示的基本图型应作为形成原形符号的基础（见7.2）。将基本图型作为设计原形符号的工具可保证图形符号间均衡的视觉效果。7.2
基本图型的应用
GB/T5465.11—2007/IEC80416-1:2001公称尺寸
边长75mm的正方形，该正方形构成了基本图型在水平和垂直方向的最大尺寸，且划分成线间距12.5mm的网格
边长50mm的基本正方形。该尺寸等于原形付号的公称尽寸50mm直经56.6mm的基本圆，面积与基本正方形②大致相等直经50mm的圆，是基本正方形②的内切阅与基本正方形②面积相同的两个矩形，宽为40mm高为62.5mm的。它们互相垂直，每一短形都对称地横跨基本正方形②的对边长50mm的基本正方形@旋转45%
与正方形①的外边成15的线条所形成的八边形，是基本图型的外边界图5基本图型
为使图形符号之问有一致的视觉效果，原形符号应按下述原则放入基本图型：由单一几何形状组成的原形符号，如圆、正方形或矩形，宜使用基本图型的相应几何形状：a
对于其他的原形符号，宜注意确保其具有相同的视觉效果和一致性，并与1SO7000中的符号b)
一致；
基本图型中的关键要素是关系到公称尺寸的边长50mIn的基本正方形②。基本圆③与知形c
5和@具有近似的面积，因此，为了获得与边长50mm的基本正方形②相同的视觉效果，没有外展部分的圆宜绘制在基本盈上，而知形宜绘制在长方形6和@上，带有外展图形符号要素的圆宜绘制在圆④上；
用基本图型绘制的原形符号，其尺寸大小的视觉效果相当于50mm的公称尺寸：在符合上述原则的基础上宜将原形符号设计得尽可能大，但不应延仲到基本图型的八边形外；e
f对原形符号的线条设计宜尽量集中在基本图型的线上。在线条的中心与八边形③相接触的情形中，线条宽度的一半可延伸到八边形外。但线条的外边界不应越过边长75mm的正方形①.如图6所示。5
GB/T5465.11—2007/IEC80416-1:2001木不不不
a）充许
b)充许
e）充许
图6线条超出八边形时允许和不允许的示例基本图型应用的一些示例如图7所示。a)GB/T5465.2—1998
（5307）：告警的一般符号
e)GB/T5465.2—1996
（5396）：思者支架
床面平面内移动
)ISO7000(1107)：
从存储器读取数据和
将数据写人存储器
m)GB/T16273.6—2003
（1-07）：蓄电池充电指示
b)GB/T5465.2—1996
（5084)，放大器
DIEC60417
（5604）：蒂布
)GB/T17712—1999
（05-04）缩小复印
n)GB/T16273.6-2003
（1-22）：前风窗刮水器
和洗涤器
c)GB/T 5465.2—1996
（5115）：信号灯
g)IEC60417
（5570）：解锁
k)GB/T16273.11996
(055)：水能
)GB/T16273.4—2001
（3-03）：功能箭头
图7应用示例bzxz.net
d）不允许
d)GB/T5465.2—1996
（5056）：亮度，辉度
h)GB/T5465.2-1996
（5027）：移高参考点的
双向效应或作用
D1SO7000(1103）转刷
P)GB/T16273.4—2001
（2-01)：快速运行：快速
7.3原形符号的规格
GB/T5465.11—2007/IEC80416-1:200-1原形符号是含有角标的图形符号图样，如图8所示，角标与图5中边长75mm的正方形①的拐角一致：这些角标用于帮助精确定位及确定原形符号的比例，每个角标均由长度6mm的垂直线和水平线组成。GB/T5465.2-1996(5014)：喇叭
图8原形符号示例
注1：官使用公称尺寸为50mm的基本图型绘制原形符号。实际应用时，可通过调整比例，放大或缩小图形符号的尺寸。
注2：当图形符号复制品的预计尺寸比较小或观察距离比较远时，例如在小键帽上，在形成原形符号时宜特别注意避免不必要的细节和复杂性。需注意的是，易识别性也取决于其他因素，如照明级别和亮度对比度等，8原形符号的应用
实际应用中，为了改进原形符号的外观，并使其易于理解，或为了与使用符号的设备的设计相协调可采取如下措施，如：
a）改变线宽；
圆滑拐角：
填充图形符号的区域；
按照ISO80416-2：2001修改箭头的设计：中断相交的线条；
f）否定图形符号。
只要原形符号的视觉设计准则保持不变，其设计者一般可对上述情况自行处理。9生成程序
原形符号的形成宜遵守以下程序：a）确认所设计的图形符号的必要性；b）明确描述图形符号的用途并确定其取向（见4.2)；c
分析潜在的使用者、所涉及的任务及使用环境的特征；d)
考虑在同一领域和（或）相关领域中现行的或推荐的原形符号；7
GB/T5465.11-2007/IEC80416-1:2001按第？章所述设计原形符号：
f）考虑原形符号在其使用环境中的清晰度和可理解性。对所有新生成的原形符号的采用都应符合本部分第10章的规定。10标记
任何原形符号应只有-个标记，该标记由如下内容组成：a）标准编号：
阅括号内的原形符号编号。
示例1：GB/T5465.2—1996（5115)原形符号编号
标准编号
示例2:G3/T16273.1—2996
（055)
原形符号编号
标准编号
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
