ICS91.140

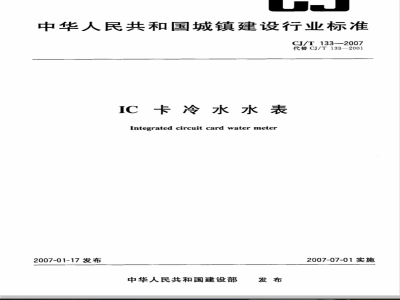

中华人民共和国城镇建设行业标准CJ/T133-—2007
代替CJ/T133—2001
IC卡冷水水表
Integrated circuit card water meter2007-01-17发布
中华人民共和国建设部
2007-07-01实施
CJ/T133--2007
本标准是在GB/T778.1—1996《冷水水表第1部分：规范》（eqvIS04064-1：1993《封闭管道中水流量的测量—-饮用冷水水表——第1部分：规范》)、GB/T778.3一1996《冷水水表第3部分：试验方法和试验设备》(idtIS04064-3：1983《封闭管道中水流量的测量——饮用冷水水表--第3部分：试验方法和试验设备》)的基础上，增加了控制器和电控阀有关技术要求，并遵循有关电子产品的标准要求编制的。
本标准同时参照了IS04064-1：2005《封闭满管道中水流量的测量—饮用冷水水表和热水水表一-第1部分：规范》、IS04064-3：2005《封闭满管道中水流量的测量一—饮用冷水水表和热水水表一—第3部分：试验方法和试验设备》的有关内容。本标准与CJ/T133一2001相比主要变化如下：1）增加了机电转换误差概念（见3.6）、要求（见5.3)及其试验方法（见7.5.2）；2）控制器的平均无故障时间(MTBF)提高为不小于4000h(见6.10)；外壳防护性能等级分别提高为IP54或IP55（见6.11)；3）
4）气候环境：干热提高到55℃（见7.8.1），低温分别为5℃或一25℃（见7.8.2），恒定湿热试验更改为交变湿热试验（见7.8.3)；5）电磁环境删除了电快速瞬变脉冲群抗扰度试验，静电放电抗扰度试验提高为3级（见7.9.1）；6）射频电磁场辐射抗扰度试验分别为2级和3级（见7.9.2)；7）删除了外部连线抗拉力要求。本标准由中华人民共和国建设部标准定额研究所提出。本标准由中华人民共和国建设部给水排水产品标准化技术委员会归口。本标准起草单位：北京市自来水集团京兆水表有限责任公司、宁波水表股份有限公司、浙江省质量技术监督检测研究院、福州水表厂、上海水表厂、宁波东海仪表水道有限公司、无锡水表有限责任公司、重庆智能水表有限责任公司、苏州自来水表业有限公司、上海自来水给水设备工程有限公司、江西三川水表有限公司、南京自来水公司水表厂、天津市津水仪表有限公司、深圳华旭科技开发有限公司、丹东思凯电子发展有限责任公司、广东惠州华阳数字电子公司、深圳市兴源鼎新科技有限公司、宁波精诚仪表有限公司、杭州竞达电子有限公司、南京维奇科技有限公司、宁波朗威电子科技有限公司、宁波忻杰燃气用具实业有限公司。
本标准主要起草人：陈含章、魏庆华、陈国建、郑孚、赵建亮、李红卫、王和琪、邓传会、叶显苍、史健君、冯益、陈伟平、陈嵘、宋财华、汤天顺、杨宗贤、杨梁开、沈安邦、陆聪文、林志良、张文江、唐士安、席科、程宇。
本标准于2001年首次发布，2007年第1次修订。1范围
IC卡冷水水表
CJ/T133—2007
本标准规定了IC卡冷水水表（以下简称IC卡水表）的术语和定义、一般要求、计量特性、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于公称口径小于或等于40mm的IC卡水表。IC卡水表应符合本标准的规定及GB/T778.1一1996、GB/T778.3—1996的相关规定。TM卡冷水水表参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T778.1—1996冷水水表第1部分：规范（eqvISO4064-1：1993）GB/T778.3—1996冷水水表第3部分：试验方法和试验设备(idtISO4064-3：1983）GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温（idtIEC60068-2-1：1990)
2电工电子产品环境试验第2部分：试验方法试验B：高温（idtIEC60068-2-2：GB/T2423.2
GB/T2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqvIEC68-2-3080)
GB4208—1993外壳防护等级（IP代码）（eqvIEC529：1989）GB/T5080.7一1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案（idtIEC605-7-1978）
GB/T15464仪器仪表包装通用技术条件GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2:2001）GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（idtIEC61000-4-3：2002)
CJ/T166建设事业集成电路(IC)卡应用技术仪器仪表运输、运输贮存基本环境条件及试验方法JB/T93291
集成电路卡(IC卡)插座总规范
SJ/T11166
3术语和定义
GB/T778.1一1996确立的以及下列规定的术语和定义适用于本标准。3.1
IC卡冷水水表integratedcircuitcardwatermeter以带有发讯装置的冷水水表为流量计量基表，以IC卡为信息载体，加装控制器和电控阀所组成的一种具有结算功能的水量计量仪表。1
CJ/T133-2007
基表basicwatermeter
用于计量水累积流量的速度式水表和容积式水表。3.3
控制器controlunit
IC卡水表中用于显示和控制的装置。3.4
equipmentundertest(EUT)
被试装置
完整的IC卡水表、水表组件或附加装置。3.5
机电转换误差
errorofmechanical-electrieconversionIC卡水表控制器电子显示值与基表机械计数器显示值之间的误差。3.6
机电转换信号当益
ratioofmechanical-electricconversion带电子装置的机械式IC卡水表机电转换装置的信号元件连续运动，每产生一个周期的机电转换信号所代表的体积量。
4一般要求
4.1电源
IC卡水表应由电池供电。
a）不可更换电池的额定寿命应符合表1的规定；b）
可更换电池的额定寿命应在制造厂企业标准或使用说明书中予以规定。表1电池额定寿命
公称口径
额定寿命
注；制造厂应确保电池的额定寿命能保证水表的正常工作年限比水表的工作寿命至少长一年。4.2IC卡水表分类
4.2.1按结构特点分类
整体式：构成IC卡水表的所有部件装在同一壳体内；a)
分体式：构成IC卡水表的所有部件不装在同一壳体内。b）
按适用安装环境分类
B类：安装在户内的固定式IC卡水表；C类：安装在户外的固定式IC卡水表。4.2.3
按适应电磁环境分类
E1：住宅、商业和轻工业；
E2：工业。
按指示装置工作特征分类
a）带电子装置的机械式：仍保留有机械计数器形式的检定装置和指示装置，该类水表的流量信号通常由电子检测元件从机械计数器中二次检出，其电子显示不具有足够的检定分格；b)
电子式：检定装置和指示装置均为电子数字指示器，该类水表的流量信号通常由电子检测元件从流量测量传感器中一次检出，并具有较高的信号分辨率。4.3IC卡
4.3.1IC卡
CJ/T133—2007
内部封装一个或多个集成电路的ID-1型卡。IC卡的物理特性和电气特性应符合CJ/T166的规定。
4.3.2IC卡读写
IC卡水表使用的IC卡读写应有密码保护，且供水部门可以更改，其数据安全性要求可参照CJ/T166的规定。
4.4卡座
IC卡水表的卡座技术要求应符合SJ/T11166的规定。5计量特性
5.1最大允许误差
IC卡水表的最大允许误差应符合GB/T778.1-1996第5.1条的规定。5.2计量等级
IC卡水表的计量等级应符合GB/T778.1一1996第5.2条的规定。5.3机电转换误差
带电子装置的机械式IC卡水表机电转换误差不应超过士1个机电转换信号当量。6技术要求
6.1外观、封印
6.1.1外观
IC卡水表的外观应完好；表面涂镀层应颜色协调，不应有皱纹、流痕、针孔、起泡等缺陷；表示功能的文字符号和标志应符合有关标准，并应清晰端正，接插件应牢固可靠。6.1.2封印
IC卡水表应有防护装置，封印后，在IC卡水表正确安装好之前和之后，如不破坏防护装置就不能拆开或改变IC卡水表及其调整装置。6.2技术特性
IC卡水表的长度和连接端螺纹应符合GB/T778.1一1996第4.1条的要求，其他外形尺寸由制造厂自行规定。IC卡水表基表的其他技术特性应符合GB/T778.1一1996第4章的规定。6.3最大允许工作压力
IC卡水表的最大允许工作压力为1.0MPa。6.4压力损失
IC卡水表的压力损失应符合GB/T778.1一1996第6章的规定。6.5基本功能
6.5.1显示功能
IC卡水表至少应能显示以下信息：a）购水量——体积量或金额；
b）剩余水量—体积量或金额；
c）已用累积水量一体积量或金额。6.5.2提示功能
IC卡水表至少应有以下提示功能：a）工作电源欠压；
CJ/T1332007
b）剩余水量不足；
误操作。
6.5.3控制功能
IC卡水表至少应有以下控制功能：a）用水控制；
b）数据保持与恢复。
6.5.4保护功能
IC卡水表至少应有以下保护功能：a）电源欠压保护；
b）磁保护；
断线保护（适用于分体式IC卡水表）。6.6气候环境
干热（无冷凝），按7.8.1要求；a)
低温，按7.8.2要求；
湿热、循环(冷凝），按7.8.3要求。6.7电磁环境
静电放电，按7.9.1要求；
b）射频电磁场辐射，按7.9.2要求；静磁场，按7.9.3要求。
6.8电源影响
a）电源电压变化，按7.10.1要求；b）电源中断，按7.10.2要求。
6.9电控阀
6.9.1电控阀的动作裕度IC卡水表在0.02MPa和1.0MPa水压条件下，电控阀均能正常工作。6.9.2电控阀的耐用性
IC卡水表在电控阀开、关动作各1000次后，仍能正常工作，其泄漏量应在允许范围内。6.10控制器的可靠性
在规定的使用条件下，IC卡水表的控制器平均无故障工作时间(MTBF)不应小于4000h。6.11外壳防护
IC卡水表应能防尘、防潮，环境分类为B类的IC卡水表的防护等级应能达到GB4208-1993规定的IP54的要求，环境分类为C类的IC卡水表的防护等级应能达到IP55的要求。6.12抗运输性能
IC卡水表在运输包装条件下，经JB/T9329规定的模拟运输连续冲击和自由跌落试验后，均不损坏和丢失信息，并能正常工作。6.13IC卡水表的耐久性
IC卡水表应能承受GB/T778.3—1996第8章和第10.1.3.5条规定的加速磨损试验。7试验方法
7.1试验要求
7.1.1通用试验要求
通用试验要求应符合GB/T778.3一1996第4章的规定。7.1.2其他参比条件
在对IC卡水表进行型式检验期间，除了被测试的影响量外，其他所有影响量都应维持下列值：4
流量条件：常用流量（qp）；
一环境温度范围：15℃~25℃；
—环境相对湿度范围：45%~75%；—环境大气压力范围：86kPa~106kPa；—电源电压（电池）：Ubmin一工作水压：0.2MPa。
CJ/T133—2007
每次试验期间，参比范围内温度和相对湿度的变化应分别不大于5℃和10%，环境温度和(或)环境相对湿度超出此范围时应考患其对示值误差的影响。7.2外观、封印检查
目测检查IC卡水表的外观和封印，应符合6.1的规定。7.3技术特性检查
目测和采用检验工具逐项检查IC卡水表的技术特性，应符合6.2的规定。7.4压力试验
按GB/T778.3一1996中第6章规定的方法进行。出厂检验时，IC卡水表应能承受水压强度为1.6MPa持续时间不少于1min的试验，不发生a）
泄漏、渗漏和损坏；
b）型式检验时，IC卡水表应能承受水压强度为1.6MPa持续15min及2.0MPa持续1min的试验，不发生泄漏、渗漏和损坏。7.5计量特性试验
7.5.1最大允许误差试验
型式检验时按GB/T778.3一1996第5章和第10.1.3.3条的规定进行。出厂检验时按GB/T778.3—1996第10.2.2.4条的规定进行。7.5.2机电转换误差试验
型式检验在参比条件下进行，通水量应使基表的信号元件转动整数圈，发出整周期机电转换信号，且不少于1000个机电转换信号当量对应的水量。误差按下式计算，应符合5.3的规定。AV=[ Vm2 - VM I-/ Vs2 -Vs I ....式中：
机电转换误差，单位为立方米（m\）；Vm2
试验终止时控制器电子显示值，单位为立方米（m）；试验开始时控制器电子显示值，单位为立方米(m\）：VM
Vs2一试验终止时基表机械计数器显示值，单位为立方米(m)；Vsi—试验开始时基表机械计数器显示值，单位为立方米(m）。出厂检验通水量一般不少于2个机电转换信号当量对应的水量。7.6压力损失试验
按GB/T778.3—1996中第7章规定的方法进行。7.7基本功能试验
7.7.1显示功能检查
将相对应的IC卡插入卡座或用其他方法启动后，观察控制器的显示信息。7.7.2提示功能试验
a）工作电源欠压试验按7.7.4c)的方法进行，并观察控制器的提示信息；b）
剩余水量不足试验按7.7.3a）的方法进行，并观察控制器的提示信息；c）
误操作试验方法：插人非法卡或误操作后，自测IC卡水表应具备相应提示。1)
CJ/T133—2007
7.7.3控制功能试验
a）用水控制功能检查
将IC卡水表输人一定水量，通水使其正常工作。当水量减到设定的剩余水量报警值时，IC卡水表应予以提示；当剩余水量降至一定值（不应大于零）时，IC卡水表应能自动关闭电控阀。重新输人水量后，IC卡水表应能自动打开电控阀恢复供水；数据保持与恢复功能试验
将IC卡水表输人一定水量，用可调直流稳压电源代替供电电池，记录IC卡水表控制器的电子显示值，从正常工作电压开始缓慢下调供电电压，直至IC卡水表电控阀自动关闭，然后切断电源。10min后恢复供电，IC卡水表应能正常工作，此时控制器电子显示值应与断电前一致。7.7.4保护功能试验
磁保护功能试验
将IC卡水表输人一定水量，通水使其正常工作，用符合本标准表7规定的磁环贴近IC卡水表信号元件部位，IC卡水表应能自动关闭电控阀，或不受影响仍正常工作；断线保护功能试验
断开基表与控制器相连接的信号线时，IC卡水表应关闭电控阀。当重新接通后，IC卡水表应能正常工作，此时控制器电子显示值应与断线前一致；电源欠压保护试验
按7.7.3b)规定的方法进行，当电压接近Ubmin时，每次下调幅度变化不应大于0.1V，直至低于Uenia，此时IC卡水表应予以提示，并在设定的时间内关闭电控阀。7.8气候环境
7.8.1干热（无冷凝）
IC卡水表干热气候环境试验按GB/T2423.2的规定进行。试验方法为非散热高温渐变（试验Bb)。7.8.1.1试验要求
热(完冷凝)试验参数见表2。
表2干热(无冷凝)试验参数
严酷度等级
空气温度
持续时间
试验循环数
7.8.1.2试验程序
a）不必进行预调。
55℃±2℃
b）在下列试验条件下以参比流量按7.5规定的方法测量被试装置的示值误差或机电转换误差：1）被试装置试验前，在20℃士5℃的参比空气温度下；2）被试装置在55℃士2℃下稳定2h后，在此温度下；3）被试装置恢复后，在20℃士5℃的参比空气温度下。计算各种条件下的示值误差或机电转换误差。c)
d）检查被试装置是否工作正常。7.8.1.3合格判据
在施加试验条件期间，应达到下列要求：a）被试装置的所有功能均应按设计要求工作；b）在试验条件下，被试装置的示值误差不应超过高区”的最大允许误差（见5.1），机电转换误差6
应符合5.3的规定。
CJ/T133—2007
注：示值误差试验通常适用于电子式水表，机电转换误差试验通常适用于带电子装置的机式水表。本注也适用于7.8.2、7.8.3和7,10.1
7.8.2低温
IC卡水表低温气候环境试验按GB/T2423.1的规定进行，试验方法为非散热低温渐变(试验Ab）。7.8.2.1试验要求
低温试验参数见表3。
表3低温试验参数
气候环境
严酷度等级
空气温度
持续时间
试验循环数
试验程序
被试装置不作预调。
5℃±3℃
-25℃±3℃
在下列试验条件下以（实际或模拟)参比流量测量被试装置的示值误差或机电转换误差：被试装置试验前，在20℃士5℃的参比空气温度下；1）
被试装置在一25℃士3℃（严酷度等级3)或十5℃士3℃（严酷度等级1)下稳定2h后，在此温度下；
被试装置恢复后，在20℃士5℃的参比空气温度下。3）
计算各种试验条件下的示值误差或机电转换误差。c)
d）检查被试装置是否正常工作。附加要求：
测量传感器包含在被试装置内，且流量或体积检测元件内有水时，则水温应保持为参比温度。7.8.2.3合格判据
在施加试验条件期间，应达到下列要求：被试装置的所有功能均应按设计要求工作；a)
在试验条件下，被试装置的示值误差不应超过“高区”的最大允许误差（见5.1），机电转换误差b)
应符合5.3的规定。
湿热、循环(冷凝)
IC卡水表湿热、循环(冷凝)试验按GB/T2423.4的规定进行。7.8.3.1试验要求
湿热、循环(冷凝)试验参数见表4。表4湿热、循环(冷凝)试验参数
气候环境
严酷度等级
空气温度下限
相对湿度
空气温度上限
相对湿度
持续时间
试验循环数
25℃±3℃
40℃±2℃
93%±3%
25℃±3℃
55℃±2℃
CJ/T133—2007
7.8.3.2试验程序
有关试验设备的性能、被试装置的环境负荷和恢复以及被试装置在湿热条件下承受循环温度变化的要求见GB/T2423.4。
试验程序包括从a)到f)。在a)到c)时，切断被试装置的电源。a）对被试装置进行预调；
将被试装置暴露于下限25℃、上限55℃（环境等级C)或40℃（环境等级B)之间的温度循环变化中。在温度变化期间和低温阶段，将湿度保持在95%以上；在高温阶段将湿度保持在93%，温度上升时被试装置上可出现冷凝；让被试装置恢复；
d）恢复后，在参比流量下测量被试装置的示值误差和机电转换误差；e）计算示值误差和机电转换误差；f）检查被试装置是否能正常工作。7.8.3.3合格判据
施加试验条件后，应达到下列要求：被试装置的所有功能均应按设计要求工作；a)
b）在试验条件下，被试装置的示值误差不应超过“高区”的最大允许误差（见5.1)，机电转换误差应符合5.3的规定。
7.9电磁环境试验
7.9.1静电放电抗扰度试验
IC卡水表静电放电抗扰度试验按GB/T17626.2的规定进行，试验等级为3级。7.9.1.1试验要求
试验可在零流量条件下进行，参数见表5。表5扰动：静电放电试验参数
试验电压（接触方式）
试验电压(空气方式)
试验周期数
7.9.1.2合格判据
在同一次测量或模拟测量期间，每一试验点至少施加10次放电，放电间隔时间至少10s。
对于间接放电，在水平耦合平面上总计应施加10次放电，在垂直耦合平面上，每一种位置总计施加10次放电。试验时，功能或性能暂时减低或丧失，但能自行恢复。7.9.2射频电磁场辐射抗扰度试验IC卡水表射频电磁场辐射抗扰度试验按GB/T17626.3的规定进行，试验等级E1为2级，E2为3级。7.9.2.1试验要求
试验可在零流量条件下进行，射频电磁场辐射试验参数见表6。表6射频电磁场辐射试验参数
电磁环境Www.bzxZ.net
试验等级
频率范围
试验场强
26MHz~1000MHz
80%AM,1kHz，正弦波
7.9.2.2合格判据
试验时，在技术规范极限内性能正常。7.9.3静磁场影响试验
7.9.3.1试验对象
适用于对磁敏感的水表。
7.9.3.2试验要求
试验在参比条件下进行，静磁场影响试验参数见表7。表7静磁场影响试验参数
磁铁类型
磁化方式
颜磁性
矫顽磁力
距表面1mm以内测得的磁场强度
距表面20mm处测得的磁场强度
7.9.3.3试验程序
环形磁铁
70mm±2mm
32mm±2mm
各向异性铁氧体
轴向(1北1南）
385mT~400mT
CJ/T133—2007
100kA/m~140kA/m
90kA/m~100kA/m
20kA/m
用一块环形磁铁接触水表的一个部位。在这个部位，静磁场的作用很可能导致示值误差超出a）
最大允许误差，并影响被试装置正常工作。该部位的位置通过反复试验、根据误差以及对被试装置的类型和结构的了解和(或)以往的经验加以确定。也可以调查放置磁铁的不同位置；b)
试验部位确定后，将磁铁固定在该部位，然后测量被试装置的示值误差和机电转换误差；除另有规定外，在测量被试装置的示值误差时，没有标明“H”和“V”的水表，仅进行流动轴线处于水平方向上的试验；
应测量并记录每一个试验位置上磁铁相对于被试装置的位置及其定向。7.9.3.4合格判据
施加试验条件期间，应达到下列要求：a
被试装置的所有功能均应按设计要求工作；b）IC卡水表的示值误差不应超过“高区”的最大允许误差（见5.1)，机电转换误差应符合5.3的规定。
7.10电源彩响试验
7.10.1电源电压变化试验
7.10.1.1试验要求
试验在参比条件下进行，直流电压静偏差试验参数见表8。表8直流电压静偏差试验参数
电池直流电压
全新电池的电压，Ubur
制造厂指明的参比条件下的电压Umin，低于此电压时IC卡水表应能关闭电控阀。9
