本标准规定了钛-不锈钢复合板产品的要求、试验方法、检验规则、标志、包装、运输、贮存及订货单内容等。 GB/T 8546-2007 钛-不锈钢复合板 GB/T8546-2007 标准下载解压密码：www.bzxz.net

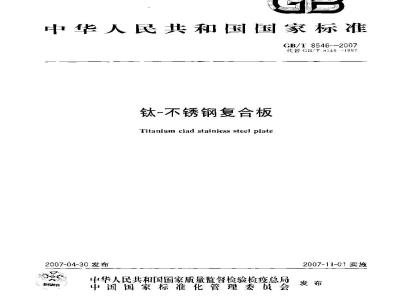

ICS77.150.50
中华人民共和国国家标准
GB/T8546--2007
代替GB3/T8346-1987
钛-不锈钢复合板
Titanium clad stainless steel plate2007-04-30发布
中华人民共和国国家质量监督检验检疫总局、整码防
中国国家标准化管理委员会
2007-11-01实施
本标准代替G13/18546--1987钛-不锈钢复介板》，本标准与 GH/T 8546- 1987 相比，主要有以下变动:适用范固出原标雅厚度夫了&mn变为厚度不小手4 mI:增血了术语和定义节
-复材增加了1A9、TA10.基材增班锻件门B4728：一-增圳了产品弹式节：
增加了爆炸-乳制工艺制适的复台板：提高了复合极不平度的精度；
GB/T 8546-—2007
一复材允诈旧多层同材质板构成，复层原度范围由原来1.5mm~12mm扩大到1.0mm~L2
对复合板基、复材允许拼焊的尺寸作「修改：基、复材的焊接要求巾补充了多项款，并取消了拼炽板宽与对接缝的距离要求：对长度，宽度偏差表中部分偏考作「修收，并对长度2800mm的复合板偏差件了其体规定：对外观质量部分条款作于修订
对产品供货状态作了修订；
增加了订货单要求。
本标准附录A为规范性附录
本标难山中国有色企属二业协会据出。下标准山全国有色金属标准化技术委员会归口，本标雅出西安天力金属复台合材料有限公可、西部伦属材料股份有限公司.定集团有限公司负责起
木标准土要起草人：李选明、郭悦霞、杨军红、黄永光、日利强、樊科社、李平仓，本标准由企国有色金属标化技术委员会负黄解释，本标准所代替标雄的历次版本发布情况为：-G13/T 8546 -1987.
1范围
钛-不锈钢复合板
GB/T 8546—2007
本标准现定了-不锈钢复会板产品的要求、试验方法、检验规划、标志、包装、运输，贮存及订货单内容等。
本标雕适用于厚度小Im的-不锈钢复台板，本产品用下在脑蚀环境中，承受一定卡力、温度的压小容器、过渡接头及其它设备签部件等，2规范性引用文件
下刻文件中的条款酒过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标催，然而，鼓励极握本标推达成协议的各方研究是否叫使用这些文件的最新版术，凡是不注日期的引用文件，其最新版本适用下不标准。GBT223（所有部分）钢铁及合金化学分析方法GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/F3230A锈钢冷轧钢板
GIB/T3629.1钻及钻合金牌号和化学或分G3T3620,钛及钛合企工产品化学成分充诈偏差G13/1362）钛及钛合金板材
G13/T 4220
不锈钢板重量让算方法
GB/T4237不锈钢热轧钢板
G/T42.58耐热钢板
（:B/T698所有部分）海绵钛、钛及介金化学分析方法GH/T639复合钢板力学及工艺性能试验方法GB/T8547钛钢复介板
JB1708钢制压力容器焊接T艺评定[3/1170S钢制压力器焊接规程
J472RK力容器用不锈钢锻件
JB4730压力容器光损检测
3术语和定文
GB/TS3S6确立的以及下列术诺和定义适用于本标准。3.1
复材cladding
指金属复合板中作为耐浊层、凡厚度较薄的金属材料，本标准中为钛及钛台金材料。3.2
基材hase malerial
指金属复台板中作为受力层、旦厚度较厚的金属材料，本标准中为各类不锈钢材料。3.3
钛-不锈钢复合板titaniun clad stainless sleel plale指采用爆炸复合技术及爆炸复合轧制联合技术使钛及钛合金<复材）与各类·不锈钢（情材)达到冶GB/T8546—-2007
金结合状态的金属复合板，以下简称“复合板”3.4
面积结合率（A）areabundingrate指一块金属复合板中，复材和基材达到冶金结合状态的面积(S1）与总面积（S)的比值。4要求
4.1产品分类
4. 1. 1分类和代号
复合板的分类及各类的代号成符合表1的规定，表1
适用材料
爆炸-车_制
过波接头法兰等
情铰等
简体被等
复合板其材和复材的牌号应符合表2的规定，表巾所列的基材和复材可以白出搭配组合外的材料L可供需双力商定
(-I3/T 362 缺及核容征板中的 TAP.TA1T
TA2,1AP
产品型式
(:I3,T 3280 铸钢冷轧钢版[H3-4228 JFJ容器用不铸钢钙件1（-13/T:4237不锈钢热乳钢板（GB/T4238耐热钢板表以
复材可在基材的一面或两面他覆，形成单面或双面复合板。复合板的形状为圆形，短形利方形等三种，其池形状的复合板可中供需双方商定。4.1.4供货状态
复合板可以燥炸(13)或爆炸-轧制(BR)状态交货，也可以经热处理,校平剪切(或切制）去除复材表面氧化皮后交货，山供需双正商定正在合间中注所4. 1. 5
标记示例
录例1:复材厚度为 6 im的TAl 板：基材序度为 36 l 的Lr18Ni 板，宽度为了 0r: mm.长度为 3 00n mm 的1类爆炸或爆炸轧制复合板，标记为：TA1/218NB或BRI6/38×1000×300GH/T8546—2007录例2；夏厚度为= mm 的 TA2 板,止材厚度为 12 run 的1Cr18Nin 板,觉度为「:30 mm,长度对: 500 m巾-经势扯弹的2类爆炸复板。标记为：A2/0Cr18N9M/12×1100×3530（B/8:4620074.2外形尺寸及允许偏差
4. 2. 1复合板的厚度和宽度(或直径)充许偏差成符合表3 的规定，4.2.2复合恢的长度无许偏差应符合表4的规定，复材可充许由多张板拼焊而成。复材厚度一般为1.0mm-12 ni允许由间材质的多层材料4.2. 3
复构戏：复材厚度充许差手复材名义厚度的士0器。当复合板览度（或H径)太」1150 MmL时：基材允许焊接。4.2. 4
基材焊缝与复材焊经相距不小}-100mm。4.2.5
复合板基材的厚度按GB/T 709的规定执行。复分板的不平度应符合表5的规定，若有特殊要求附供需双方商定。复合报孕度
-18~-28
复合饭寻度
允许遍差
宽度1100
GB/T 8546—2007
单位为来
复合版宽度(或直径)允许偏差
宽度>1:00：6c0
注：等供需效方协商，也可提供其它规格和尺寸偏关有特殊要求的复合板。表4
复合板罩度
-18- 60
复合板类别
复合板的不平度六mm.m)
长渡1100
复合的长使充许遍差
k1 105 --1 500
类、1类
厚度3mml
注：基材为锻制品时，复合坂的不平度可供君孜方商定。4.3化学成分
长度1 60-2 8001
卓度30m
宽度！6ca
单位为米
长度2800
4. 3.1复材的化学成分应符合13/T 3620.1的规定,若需方有特殊要求时,可川供得双方商定,并在合同中注明。
4.3. 2堪材的化学成分应符合相应标准的规定4.4力学性能
4. 4.1复个板的力学性能应符合表6的规定CB/T 8546--2007
抗控慢
RM/MP:
基材或复材称作中
较低一方的规定值
剪切强度 t/MPabZxz.net
①类复合板
其他类复合板
1、 2 mm 以下起合低的抗拉强度理论干限标准值片 接., 2 功管准2：复合板厚接！0m，复财呼度1.5mr时微剪切性能试验，3：复合板作或管使用或基材为锻制品时.可不做拉伸性能试验。4.4.2
复合板的抗拉强度理论下限标准值Rm,按式(1)计算：Kn=+ Rm+t, Rn
武中：
-基材抗拉强度下限标准值：单位为兆帕(MPa)；复材抗拉强度下限标准值，单位为兆帕(MPa)：基材厚度，单位为堂米(mum)：
一复材序度，单位为毫米（mm），4.5弯曲性能
分离试验
分离强度a./MPa
C类复合板
其他类复合板
复合版的势曲性能应符合表7的规定：与复合板作成管使用以及复合板的基材为锻制品时，叫不做弯用性能
弯州炎别
内感他性能
外变能
弯曲真径D
按基材标泄规定，不够复合板厚度2倍射取2倍
复合板归度的 S 培
角度！
按复材标所规定
试验结
在试样弯曲部分的外表面不得有裂纹
在试样弯出部分的外表面不得有裂纹，复合界面不得有分层
注1,当复公板总草联大于2. ru复址厚上干3 -m过,均弯试样从复材一面减薄到23 1mm，外李试样以基、复材两血按比例减障到5 rmm，低必须保证被检复材厚度不小于3 urn：，弯试样的焕这可倒成圆角国意自径实大于2mml4.6
无损检验
复合板应进行趋声波检验,检验级别应符合表8的规定，表8
类代号
BO或BRC
RI 或RR!
H2战 HR2
超声波检查范科
个面积超卢波深估检查
全面积超被探伤将查
「距板让5rm范围内全面检查,其余按例隔00mum的格检查
而积结台率
面积站合率为！00号
面积结合率法服治单个不结合区长度75 m,其前积15 cm
面积结分率含4为，单个不结合区面积60.cm
4.6.2若复材企润是多张板焊接而成，炽缝面应进行100%的液体渗透检查，应符合JB4730标准1
中！级定
4.6.3，基材焊缝应近行100的X射线检查，应符合34737标准中2级规定，tB/T8546-2007
4.6.4复材和材金需表面非穿透性缺陷可以通过焊接来复，修复区或应按照4.6,1和1.6.2条的要求进行超声波和液体渗透检查4.7外观质量
4.7.1复合板复材表面以地治、酸洗或喷砂状态交货，需方对表面有特殊要求时，出供需双力商定。4.7.2复个极表而不允许存裂纹，起皮、压坑、火杂等宏观缺陷，允诈有不超出复材厚度偏差之半的划伤、凹坑、店痕等缺陷存在。
4.7.3复材表而局部缺沼允许清除，但清除后复材厚度不得小于其最小值。5试验方法
5.1化学成分仲裁分析方法
5.1.1复材化学成分分析方法按GR/T4G68逊行：5.1.2基材化学成分分析方法按GB/1223进行5.2外形尺寸验方法
5. 2. 1复合板的厚度在明顶负不小于 100 rt,此边部不于 20 mtr 处用于分尺成卡尺测量，也可采所超产波测厚仪测革
5,2.2复合板复材厚度的测量方法按GB/T 5396规定进行。5. 2. 3复合板的长、宽 或点径)用相应精度的量具逊行测量。5.3力学性能检验方法
复合板的拉伸和剪切试验方法按GT3/T6396规定进行分离试验方法按本标准附录A规定迅行。5.4弯曲性能试验方法
复合板的弯曲能战验方法按GB/T639规定进行5.5无损检验
5.5. 1 超声波检查(UT)按 GB/T 8517标祺附录 B规定进行。5.5.2液体渗透检查(PT)按JB4730标准中相关规定进行，5.5.3X-时线检查（R1门按J134730标准中相关规定进行，5.6外观质量检查方法
复台板的外观质量消日视进行检查。5检验规则
6.1检查和验收
6.1.1复合板虚山供方质量检验部门进行检验，保证产品质量符合木标游的要求。6.1.2需方对收到的产品进行复验，如复验结果与本标准治要求不符时应在收到产品之口起一个月内向供方提出，出供需双方协商解决，6.2组批
复合板航成批提变验收·每批碰出同一牌号（复材和基材）同一炉号（基材）、同一类划、同一状态，同--加工工艺的产品药成，当台向中没有特别注明时，复食假按理论重量点6.3检验项目
每社板材的质量一致性检验项日应符介表9中的规定，允许复材的化学成分以原铸锭的化学成分或原板材的合格证报出：允诈基材的化学成分按原合持证报出。GB/T8546—2007
玲验预目
化学成分
外形尺寸
力学性能
方年性能
大挥恰验
外观质域
6.4检验结果判定
政样位置
取样数革
每批取1点
每批抽取一张板
每批钳取「张板
化学成分不合格时，判该批产品不合格产品的外形尺寸、外规质最不合格时，判该件产品不合格要求的章条号
检验方法条马
书产品的力学性能和弯曲性能试样检验结果不合格时，应从该批产品中另取双倍数量的试样对不合格项进行重复试验。重复试验结果全部合格，则划该批产品全部合格。若重复试验结果仍有，个试样不合格、则判该批产品不合格，允许逐张对不合格项进行重复试验，合格者重新组批交货，或者对该批产品重新进行处埋，重新坡样进行检验。6.4.4
超波恰查(I[)不合格·判该张产品不个格。允许修复含格或与用户协商降级使用：波休渗透检查（PT)不合格，判该张产品不合格：允许接修补，自到合格：X射线愉查（RT)不合格、判该张产品不合格。充许焊接修补，直到合格7标志
包装、运输和贮存
产品除附有检查标志外，成捆和散装的产品上均应系（粘）有标签或标牌，其上应注明：a)
供方名称或代号：
产品名称、牌号复材和基材）；产品批号、规格，状态、编少及出厂H期等。7.2「包装、运输和贮存
复合板采用裸装。复材表应做存效保护H两面相对，中问村以防潮纸、本条等物,外部用金属丝捆扎：对包装有特殊要求时，由供需双方协商确定，7. 2.
产品在运输和贮存时，要防止碰撞、划伤、受潮和活州化学物品的侵蚀：质量证明书
批产品应附有与本批产品相符的质垦证明书，质量证明书上应注明：a
供方名称域代号：
产品名称或代号：
牌号（复材和基材）
产品批号、基材炉号、产品规格.交货状态、产品编号：产品批重和件数；
各项分析检验结果及检验部门印记；本标号：
包装门期等：
订货单（或合同）内容
订购本标准所列材料的订货单（或合同)应包括下列内容：a)
产品名称；
牌号（复材和基材）：
产品尺寸规格；
交货状态：
重最或件数：
本标准编号：
其他。
GB/T85462007
GB/T8546—2007
A.1试样
试样的形状和尺寸按图A.1的舰定。附录A
（规范性附录）
分离强度试验方法
复含板厚度；
基材序度：
妞厚！
复材京度加3 mm
A.2夹具
图A.1分离试样
参照图A,2．支撑分离试样的其逆缘的维氏硬HV应不小于500。4.3安装试样
样接图2所示安政在夹具[。安后的间隙保持在0,1Im~0.15mm的范围内葡重
ia, 9 2
#19.2+0. 2
图 A,2分离强度试样的夹具及试验安装示意图8
单位开米
单位为毫米
C:B/T 8546-—2007
采用材料拉力强度试验机,加载应缓慢、稳·使复材平行复合界而从基层上分离，A.5
分离强度计算
分离强度计算按式(A.1)计算：
式中：
ar—复合板分离强度，单位为牛顿瓶平方整米（N/mm\）：P-一载荷，单位为牛频(V)：
d一试样的外径，单位为毫米（mm)；d一试样的内径，单位为毫米（mn).+.++( A. [)
...............
GB/T8546-2007
中华八天共和
闽家标理
钛-不锈钢复合板
CGI3/T 8646-- 200?
中四标作市版社患版行
北京复兴门外三里河北街：16号邱政编码：10C045
网球 wws. sje. nct. ten
电话：685235481351736
中国标准出殿社奏皇备印刷」印剧各地新华书片经销
F本880×123℃1/16印账1了数18千字200743月第版29078月第--次印别书号：155266：125801定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
17hn籍壁器种饪努静蕴
标准技授网各实标准行业资科兑费下载2000
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
