GB/T 15766.3-2007
基本信息
标准号： GB/T 15766.3-2007
中文名称：小型灯
标准类别：国家标准(GB)
标准状态：现行
发布日期：2007-11-09
实施日期：2008-05-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1048627
相关标签： 小型
标准分类号
标准ICS号：电气工程>>电灯及有关装置>>29.140.20白炽灯
中标分类号：电工>>电气照明>>K71电光源产品
出版信息
出版社：中国标准出版社
页数：34页
标准价格：26.0 元
计划单号：20051454-T-607
出版日期：2008-05-01
相关单位信息
首发日期：1995-12-08
起草人：吴三多、马文松、刘熙娟、吴子玢、吕建明、何荣标、吴志敏、赵秀荣、江姗
起草单位：镇江震东电光源有限公司、欧司朗（中国）照明有限公司、中山市乔森电气有限公司、北京电光源研究所
归口单位：中国轻工业联合会标准化技术委员会
提出单位：中国轻工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局、国家标准化管理委员会
主管部门：中国轻工业联合会
标准简介
本标准规定了对额定电压不大于30V，额定功率不大于25W的小型卤素和非卤素灯泡的要求。 GB/T 15766.3-2007 小型灯 GB/T15766.3-2007 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

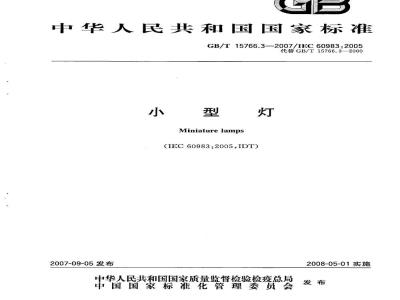

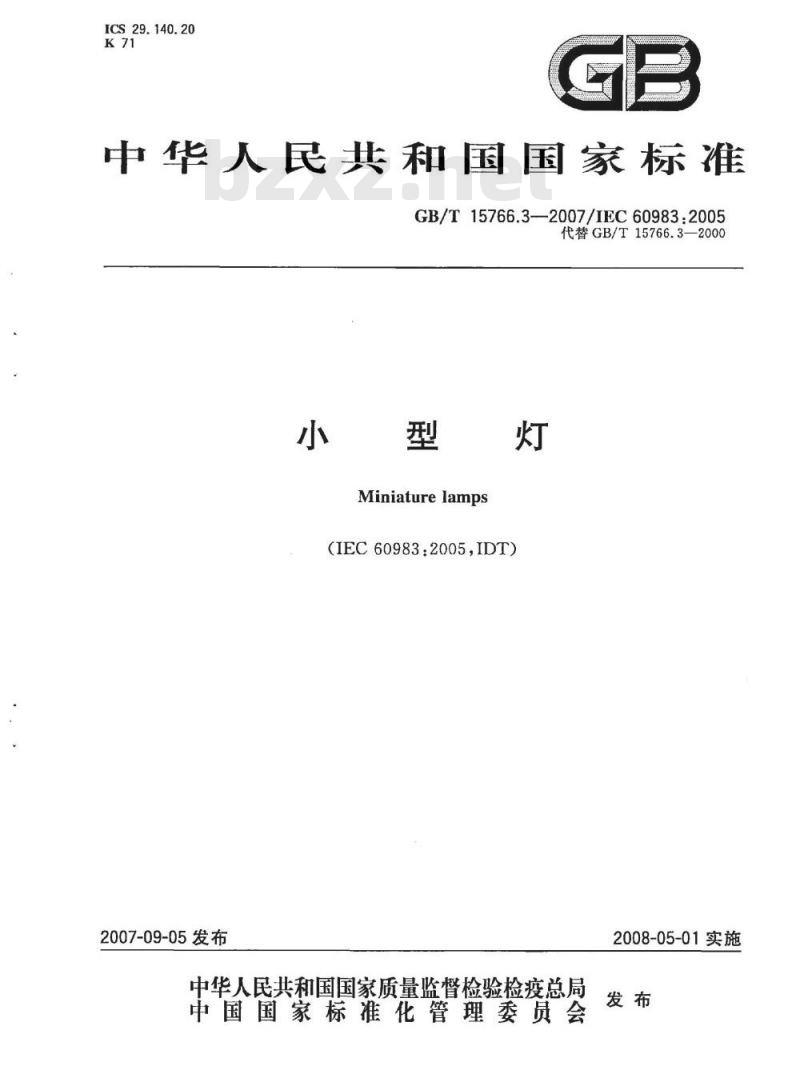

ICS29.140.20
中华人民共和国国家标准
GB/T15766.3-2007/IEC60983:2005代替GB/T15766.3—2000
Miniaturelamps
(IEC60983:2005,IDT)
2007-09-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

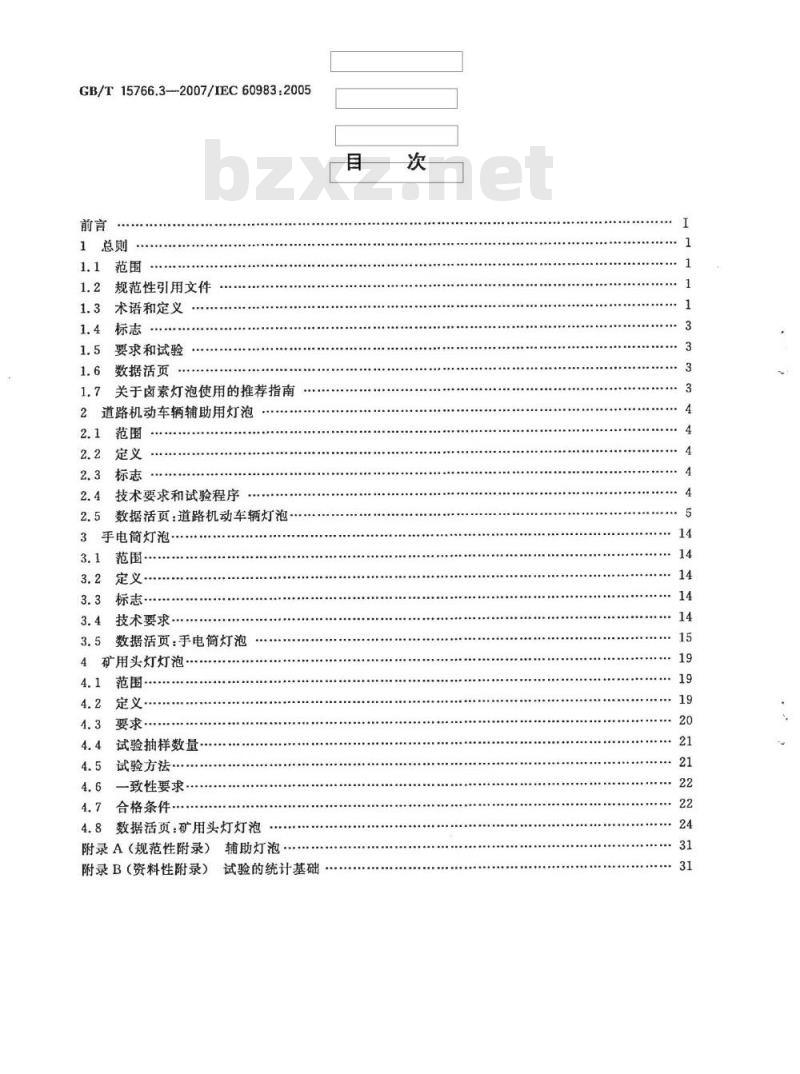

GB/T15766.3--2007/IEC60983:2005前言
1总则
规范性引用文件
术语和定义
要求和试验
数据活页
关于卤素灯泡使用的推荐指南
2道路机动车辆辅助用灯泡
2.1范围
2.3标志
技术要求和试验程序
数据活页：道路机动车辆灯泡
手电简灯泡
定义·
技术要求
数据活页：手电筒灯泡
4矿用头灯灯泡·
范围·
定义·
试验抽样数量
试验方法…·
一致性要求
合格条件
4.8数据活页：矿用头灯灯泡
附录A（规范性附录）
附录B（资料性附录）
辅助灯泡
试验的统计基础
本标准等同采用IEC60983：2005《小型灯》（英文版）。本标准等同翻译IEC60983：2005（英文版）。为便于使用，本标准做了下列编辑性修改：a）“本国际标准”改为“本标准”；b）删除了IEC前言；
作为小数点的“，”改为小数点“，”，c)
GB/T15766.3—2007/IEC60983:2005对于IEC60983：2005引用的其他国际标准中有被等同采用为我国标准的，本标准用引用我国d
的这些国家标准或行业标准代替对应的国际标准，其余未有等同采用为我国标准的国际标准，在本标准中均被直接引用（见本标准1.2)。本标准代替GB/T15766.3—2000《道路机动车辆灯丝灯泡辅助用灯泡》。本标准的附录A为规范性附录，附录B为资料性附录。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224)归口。本标准起草单位：镇江震东电光源有限公司、欧司朗（中国）照明有限公司、中山市乔森电气有限公司、北京电光源研究所。
本标准主要起草人：吴三多、马文松、刘熙娟、吴子扮、吕建明、何荣标、吴志敏、赵秀荣、江娜。本标准的历次版本发布情况为：GB/T15766.3—1995,GB/T15766.3—2000。I

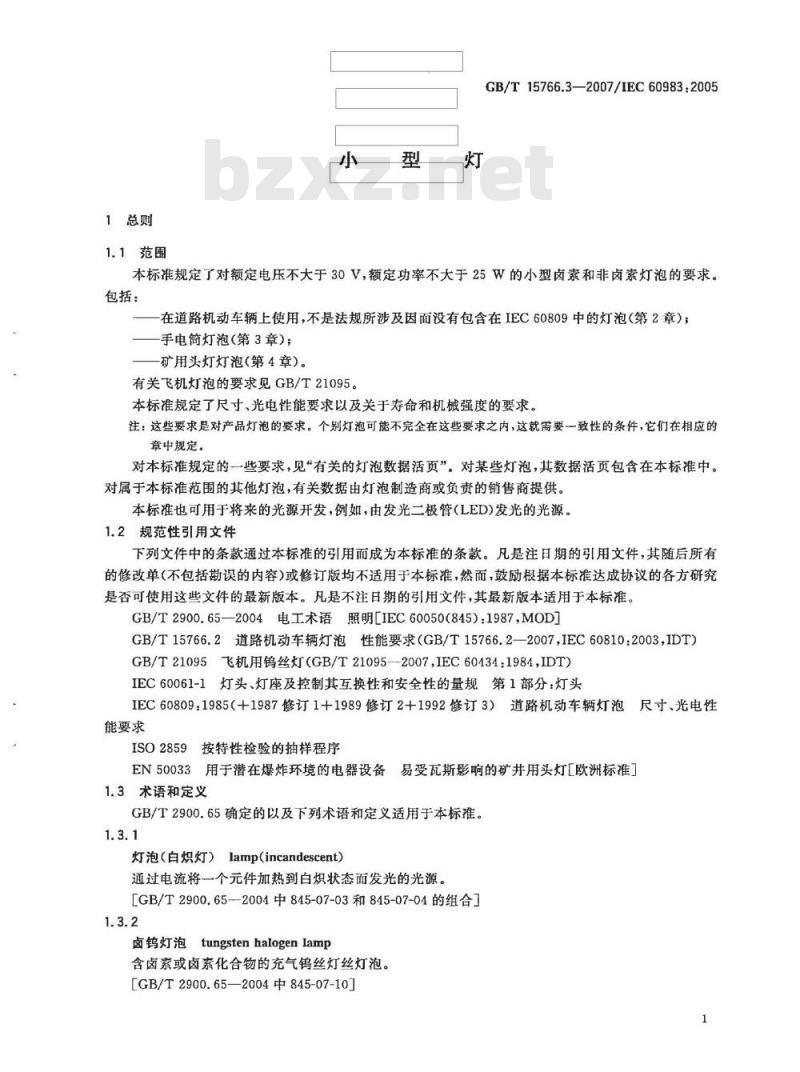

1总则
1.1范围
GB/T15766.3—2007/IEC60983:2005本标准规定了对额定电压不大于30V，额定功率不大于25W的小型卤素和非卤素灯泡的要求。包括：
在道路机动车辆上使用，不是法规所涉及因面没有包含在IEC60809中的灯泡（第2章）；手电筒灯泡（第3章）；
矿用头灯灯泡（第4章）。
有关飞机灯泡的要求见GB/T21095。本标准规定了尺寸，光电性能要求以及关于寿命和机械强度的要求。注：这些要求是对产品灯泡的要求。个别灯泡可能不完全在这些要求之内，这就需要一致性的条件，它们在相应的章中规定。
对本标准规定的一些要求，见“有关的灯泡数据活页”。对某些灯泡，其数据活页包含在本标准中。对属于本标准范围的其他灯泡，有关数据由灯泡制造商或负责的销售商提供。本标准也可用于将来的光源开发，例如，由发光二极管（LED)发光的光源。1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.65—2004电工术语照明[IEC60050（845：1987，MOD)GB/T15766.2道路机动车辆灯泡性能要求（GB/T15766.2—2007，IEC60810:2003，IDT）GB/T21095飞机用钨丝灯（GB/T21095—2007，IEC60434：1984，IDT）IEC60061-1灯头、灯座及控制其互换性和安全性的量规第1部分：灯头IEC60809：1985（+1987修订1+1989修订2十1992修订3）道路机动车辆灯泡尺寸、光电性能要求
ISO2859按特性检验的抽样程序
EN50033用于潜在爆炸环境的电器设备易受瓦斯影响的矿井用头灯[欧洲标准]1.3术语和定义
GB/T2900.65确定的以及下列术语和定义适用于本标准。1.3.1
灯泡（白炽灯）lamp（incandescent）通过电流将一个元件加热到白炽状态而发光的光源。［GB/T2900.65--2004中845-07-03和845-07-04的组合］1.3.2
卤钨灯泡tungstenhalogenlamp
含卤素或卤素化合物的充气钨丝灯丝灯泡。［GB/T2900.65—2004中845-07-10]1

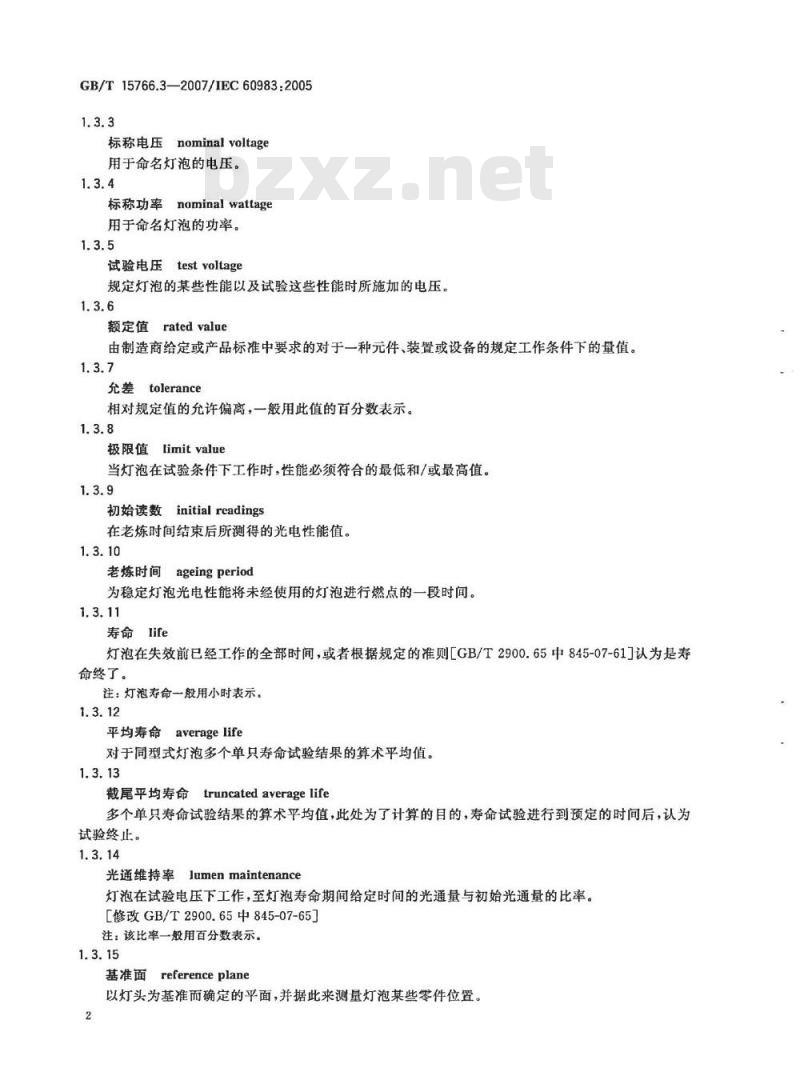

GB/T15766.3—2007/IEC60983:20051.3.3
标称电压nominalvoltage
用于命名灯泡的电压。
nominalwattage
标称功率
用于命名灯泡的功率。
试验电压testvoltage
规定灯泡的某些性能以及试验这些性能时所施加的电压。1.3.6
额定值
ratedvalue
由制造商给定或产品标准中要求的对于一种元件、装置或设备的规定工作条件下的量值。1.3.7
tolerance
相对规定值的允许偏离，一般用此值的百分数表示。1.3.8
极限值limitvalue
当灯泡在试验条件下工作时，性能必须符合的最低和/或最高值。1.3.9
初始读数
initial readings
在老炼时间结束后所测得的光电性能值。1.3.10
老炼时间ageingperiod
为稳定灯泡光电性能将未经使用的灯泡进行燃点的一段时间。1.3.11
寿命life
灯泡在失效前已经工作的全部时间，或者根据规定的准则[GB/T2900.65中845-07-61］认为是寿命终了。
注：灯泡寿命一般用小时表示。1.3.12
平均寿命average life
对于同型式灯泡多个单只寿命试验结果的算术平均值。1.3.13
截尾平均寿命truncatedaveragelife多个单只寿命试验结果的算术平均值，此处为了计算的目的，寿命试验进行到预定的时间后，认为试验终止。
光通维持率lumenmaintenance
灯泡在试验电压下工作，至灯泡寿命期间给定时间的光通量与初始光通量的比率。［修改GB/T2900.65中845-07-65]注：该比率一般用百分数表示。1.3.15
基准面referenceplane
以灯头为基准而确定的平面，并据此来测量灯泡某些零件位置。2
基准轴reference axis
GB/T15766.3—2007/IEC60983:2005以灯头为基准而确定的轴线，并据此来测量灯泡某些零件位置。1.3.17
光中心高度lightcentrelength;LCL包围灯丝发光部分的矩形的中心或灯丝的定义的点与基准面之间的距离。1.3.18
型式type
在如电压、功率或玻壳设计这些基本特性方面不的灯泡构成不同的型式。它们在相同的灯泡数据活页中通过不同的型式编号来确定，如在灯泡数据活页15766.3-GB/T-2250中的15766.3-GB/T-2251和15766.3-GB/T-2252
1.4标志
每个灯泡应具有清晰耐久的识别标志以保证准确的更换，标志要求和合格条件的细节在每一章中给出。
1.5要求和试验
1.5.1灯泡尺寸
灯泡外部尺寸及光中心高度应符合相应的灯泡数据活页中的要求。1.5.2玻壳
玻壳应不存在会影响灯泡光学性能的划痕或斑点。1.5.3灯头
灯头应符合IEC60061的相应标准活页中规定的要求。进一步的要求在本标准的相应章中规定。1.6数据活页
灯泡数据活页编号体系：
———第一组数字表示本标准号“15766.3”，随后是字母“GB/T”；第二组数字由四位数字组成，第一位数字表示本标准的相应章，第二位和第三位数字表示活页标识号，第四位数字除了零以外表示灯泡型式，数字零作为活页标识号的一部分；一一第三组数字表示数据活页的版号，在数据活页多于一页时，各页可能有不同的版号，数据活页编号保持相同。
1.7关于卤素灯泡使用的推荐指南如果提供本标准包含的卤钨灯泡，建议在任何使用指南中应包括下列几点：一卤钨灯泡工作时玻壳温度高，在任何情况下应注意避免触摸玻壳；一如果石英玻壳灯泡的玻壳触摸过，在使用前应当用浸过乙醇的无绒软布擦净；一玻壳上带有划伤或其他损伤的灯泡不能使用。注：在某些情况下，灯泡制造者给出灯泡内压力气体的资料及建议采取的保护措施。3
GB/T15766.3-2007/IEC60983;20052道路机动车辆辅助用灯泡
2.1范围
此章涉及道路机动车辆使用的，不是法规所涉及因而没有被包括在IEC60809中的小型灯泡。它规定了基本要求(尺寸、光电性能)以及寿命和扭力强度性能要求。2.2定义
对于本章来说，除适用第1章的定义外，还使用下列定义。2.2.1
命名designation
EUR：欧洲国家已标准化的型式。JIS：由日本工业标准标准化的型式。SAE：由（美国）汽车工程师学会标准化的型式。2.3标志
下列内容应清晰耐久地打印在灯泡上：制造商或负责的销售商的商标名或商标；一商业代号或灯泡命名和/或标称电压。另外，其他内容也可以打印，如标称功率。合格性通过使用水浸湿的光滑的布，用手将灯泡擦15s来检验。此项试验以后，标志应是清晰的。2.4技术要求和试验程序
灯泡应符合1.5给出的一般要求。2.4.1初始读数
在老炼以后，灯泡在试验电压下的功率和光通量应符合相应的数据活页中规定的要求，测量光通量时应使用合适的积分光度计。
2.4.2寿命
寿命试验过程中，灯泡应在直流或频率为40Hz～60Hz之间的交流电压下工作。基准轴和灯丝轴处在水平位置，室温不超过30℃。必须不存在电源电压的波动。然而，不超过试验电压的士1%的瞬时波动（<1min）是允许的。寿命试验应在相应的灯泡数据活页中规定的寿命值的150%时结束，此时中止试验的灯泡应认为其寿命是规定值的150%。
试验样品的平均寿命应不小于：一对于13只～19只样品灯泡：相应灯泡数据活页规定的寿命值的90%；一对于20只～25只样品灯泡：相应灯泡数据活页规定的寿命值的92.5%。2.4.3光通维持率
如果要求，光通维持率应符合相应灯泡数据活页中规定的值。光通维持率不符合的灯泡应认为其寿命是额定寿命值的75%。4
2.4.4扭力强度
GB/T15766.3--2007/IEC609832005当相应的数据活页对灯泡型式规定了扭力强度时，每只灯泡应能承受规定的扭力强度，灯头与玻壳之间无可见的相对松动现象。
试验时，灯头应保持牢固，不变形，扭力矩应沿顺时针方向逐渐增加，直至达到规定的值。2.4.5
5光电性能测量
光电性能测量应在试验电压下进行。2.5
数据活页：道路机动车辆灯泡
各数据活页包括的灯泡一览表
SAE1895
SAE161
标称电压/V
标称功率/W
W2.1X9.5d
W2.1X9.5d
15766.3-GB/T-2011
15766.3-GB/T-2012
15766.3-GB/T-2051
15766.3-GB/T-2052
15766.3-CB/T-2053
15766.3-GB/T-2101
15766.3-GB/T-2102
15766.3-GB/T-2151
15766.3-GB/T-2152
15766.3-GB/T-2153
15766.3-GB/T-2201
15766.3-GB/T-2202
15766.3-GB/T-2251
15766.3-GB/T-2252
15766.3-GB/T-2301
15766.3-GB/T-2401
15766.3-GB/T-2402
15766.3-GB/T-2403
15766.3-GB/T-2404
15766.3-GB/T-2405
15766.3-GB/T-2406
15766.3-GB/T-2407
数据活页号
15766.3-GB/T-2010
15766.3-GB/T-2050
15766.3-GB/T-2100
15766.3-GB/T-2150
15766.3-GB/T-2200
15766.3-GB/T-2250
15766.3-GB/T-2300
15766.3-GB/T-2400
GB/T15766.3—2007/IEC60983.2005性
命名：EUR/JIS/SAE
标称电压/V
标称功率/W
试验电压/V
额定功率/W
额定光通量/lm
额定截尾平均寿命/h
扭力强度/（N·m）
尺寸/mm
1)在考虑中。
小型灯泡数据活页
道路机动车辆灯泡
灯头：BA9s
15766.3-GB/T-2011
T2W/—/-
2.0×(1±15%）
12.5×(1±30%）
规定值和允差
本图仅表明对互换性很重要的尺寸基准轴
基准面
型式15766.3-GB/T-2011
BA9s灯头应符合IEC60061，活页7004-14-8。15766.3-GB/T-2012
-/一/-
3.0×(1±15%)
26.5×(1±25%)
基准轴
基准面
型式15766.3-GB/T-2012
在灯头的整个长度内应没有超过灯头允许最大直径的凸起或焊锡。15766.3-GB/T-2010-1
命名：EUR/JIS/SAE
标称电压/V
标称功率/W
试验电压/V
额定功率/Wbzxz.net
额定光通量/lm
额定裁尾平均寿命/h
扭力强度/（N·m）
尺寸/mm
1)在考虑中。
基准面
小型灯泡数据活页
道路机动车辆灯泡
灯头，BA9s
GB/T15766.3—2007/IEC60983:2005规定值和允差
15766.3-GB/T-2051
T2W/-/-
2.0×(1±15%）
12.5×（1±30%）
15766.3-GB/T-2052
-/—/57
3.2×（1±15%）
22×（1±25%）
本图仅表明对互换性很重要的尺寸基准轴
基准面
型式15766.3-GB/T-2051
BA9s灯头应符合IEC60061，活页7004-14-8。15766.3-GB/T-2053
R4W/-—/1895
3.6×（1±15%）
22×（1±20%）
基准轴
型式15766.3-GB/T-2052,-2053
在灯头的整个长度内应没有超过灯头允许最大直径的凸起或焊锡。15766.3-GB/T-2050-1
GB/T15766.3—2007/IEC60983:2005性
命名：EUR/JIS/SAE
标称电压/V
标称功率/W
试验电压/V
额定功率/W
额定光通量/lm
额定截尾平均寿命/h
扭力强度/(N·m）
尺寸/mm
1)在考虑中。
小型灯泡数据活页
道路机动车辆灯泡
灯头：BA9s
15766.3-GB/T-2101
T3W/—/-
3.0×（1±15%）
17×（1±30%）
规定值和允差
本图仅表明对互换性很重要的尺寸基准轴
基准面：
型式15766.3-GB/T-2101
BA9s灯头应符合IEC60061，活页7004-14-8。15766.3-GB/T-2102
3.1×(1±15%)
20×（1±25%）
基准轴
基准面
型式15766.3-GB/T-2102
在灯头的整个长度内应没有超过灯头允许最大直径的凸起或焊锡。15766.3-GB/T-2100-1
命名：EUR/JIS/SAE
标称电压/V
标称功率/W
试验电压/V
额定功率/W
额定光通量/lm
额定截尾平均寿命/h
尺寸/mm
横向偏差\
小型灯泡数据活页
道路机动车辆灯泡
灯头.BA9s
GB/T15766.3—2007/IEC60983:2005规定值和允差
15766.3-GB/T-2151
H5W/—-/—
5×(1±6%）
80×（1±10%）
15.0±1.0
90±10
15766.3-GB/T-2152
H10W/-/
11×(1±6%）
200×（1±10%）
15.0±1.0
90±10
15766.3-GB/T-2153
H20W/-/-
22.5×(1±6%）
470×（1±10%）
15.0±1.0
90±10
1）灯丝中心相对于两个相互垂直平面的最大横向偏差，这两个平面均包含基准轴，而且其中一个平面还包含销钉轴。
本图仅表明对互换性很重要的尺寸基准轴
基准面
BA9s灯头应符合IEC60061，活页7004-14-8。在灯头的整个长度内应没有超过灯头允许最大直径的凸起或焊锡。15766.3-GB/T-2150-1
