本标准等同采用IEC 61557-4：1997，规定了以测量值指示或以极限值指示的测量接地导体、保护接地 导体以及包括连接线和端子在内的等电位连接导体电阻的测量设备的要求。 GB/T 18216.4-2007 交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第4部分:接地电阻和等电位 GB/T18216.4-2007 标准下载解压密码：www.bzxz.net

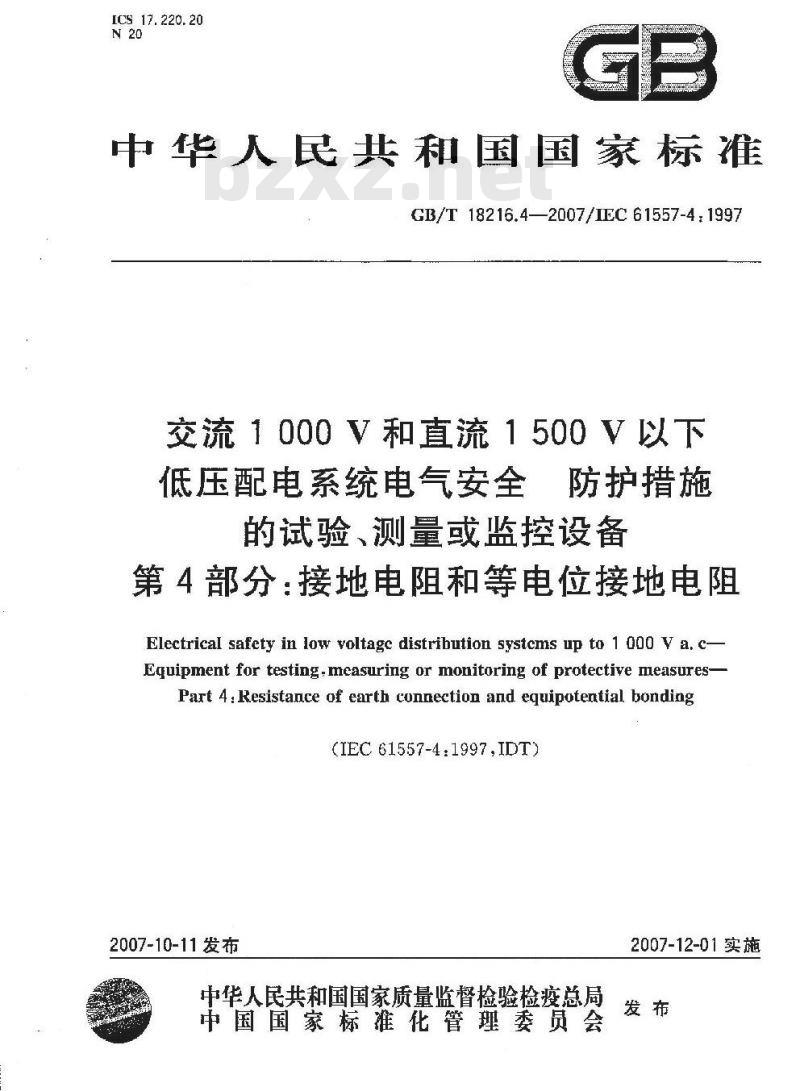

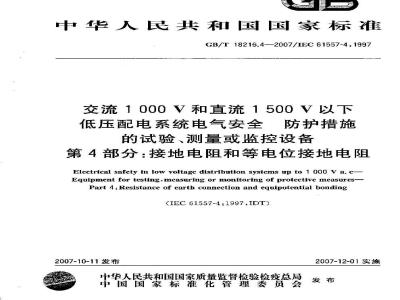

ICS 17. 220. 20
中华人民共和国国家标准
GB/T 18216.4—2007/1IEC 61557-4:1997交流1000V和直流1500V以下
低压配电系统电气安全防护措施的试验、测量或监控设备
第4部分：接地电阻和等电位接地电阻Electrical safety in low voltagc distribution systcms up to 1 Oo0 y a, c-Eguipment for testing,measuring or monitoring of protective measures-Part 4: Resistance of earth connection and equipotential bonding(IEC 61557-4:1997,IDT)
2007-10-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-12-01实施

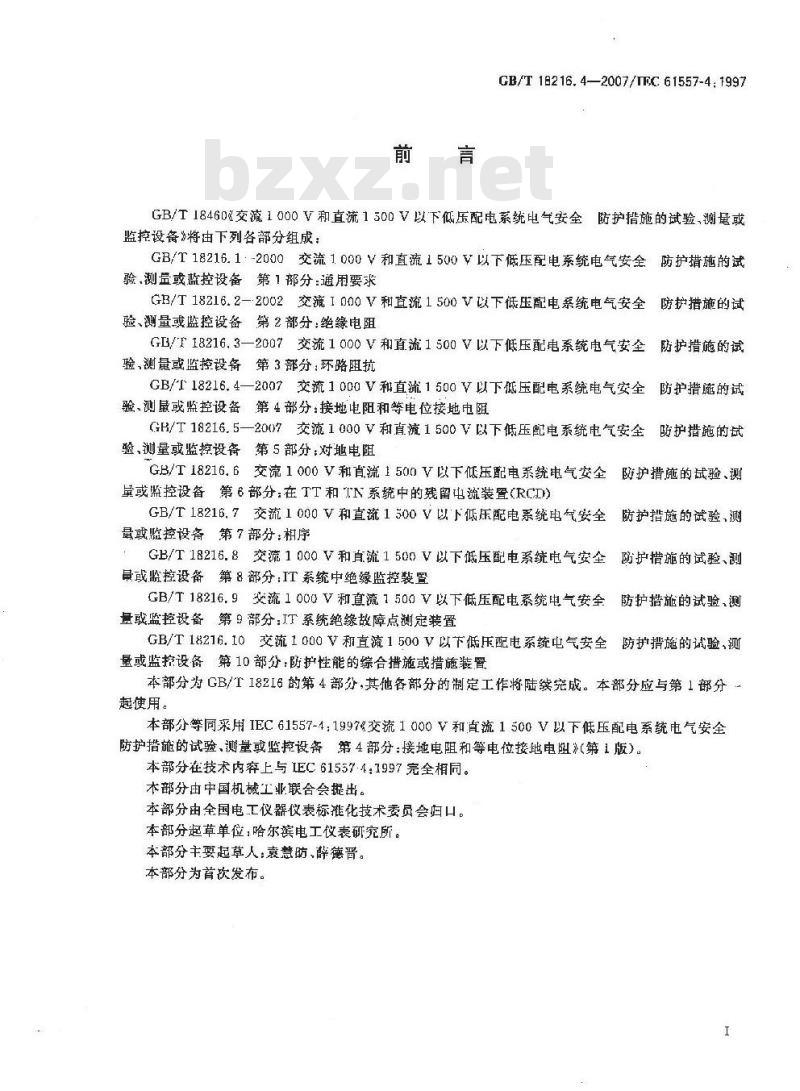

GB/T 18216. 4—2007/TEC 61557-4: 1997GB/T18460《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、溯量或监控设备》将由下列各部分组成：GB/T18216.1--2000交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验，测盘或蓝控设备第1部分：通用要求GB/T18216.2-2002交流1000V和直流1500V以下低压配电系统电气安全防护措施的试
验、测量或监控设备第2部分：绝缘电阻GB/T18216.3—2007交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验，测量或监控设备第3部分：环路阻抗GB/T18216.4—2007交流1000V和直流1500V以下低压配电系统电气安全防护措施的试
验、测最或监控设备第4部分：接地电阻和等电位接地电阻GH/T18216.5—2007交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验，测量或监控设备第5部分：对地电阻GB/T18216.6交流1000V和首流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第6部分：在TT和TN系统中的残留屯流装置(RCD)GB/T18216.7交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验，测量或监控设备第7部分：相序
GB/T18216.交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测最或监控设备第8部分：IT系统中绝缘监控装置GB/T18216.9交流1000V和直流7500V以下低压配电系统电气安全防护措施的试验，测量或监控设备第9部分：IT系统绝缘故障点测定装置GB/T18216.10交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验，测量或监控设备第10部分：防护性能的综合措施或措施装置本部分为GB/T18216的第4部分，其他各部分的制定工作将陆续完成。本部分应与第1部分使用。
本部分等同采用IEC61557-4：1997《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第4部分：接地电阻和等电位接地电阻（第1版）。本部分在技术内穿上与IEC61557·4：1997完全相同。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标推化技术委员会归口。本部分起草单位，哈尔滨电工仪表研究所。本部分主要起草人：袁慧防、薛德晋。本部分为首次发布。
GB/T18216.4-2007/IEC61557-4:1997交流1000V和直流1500V以下
低压配电系统电气安全防护播施的试验测量或监控设备
第4部分：接地电阻和等电位接地电阻免了以测量值指示或以极限值指示的测量接地导体、保护接地导体以及GB/T18216的本部
包括连接线和端子在
位连接导体电阻的测量设备的要求2
规范性引用文件
下列文件中自
件，其随后所有自
群分的引用而成为
全款通过GB
本部分的条款。凡是注日期的引用文工18216的本部
单（不包括勘误的内室
协议的各方研究
可使用这
部分。
GB/T182
验、测量或监控
术语和定义
GB/T182
测量电压
或修订版均不适用！
本部分，而，鼓励根据本部分达成为最新版本。凡是不注日期的引用文件，具最新版本适用于本华文件的
交流1000
V和直流1500
第1部分
以下低压配电系统电气安全防护措施的试通用要求(idtIEC61557-1897）
2000的定义和以下
定义适用于本音
easaing voltago
测量期间端了
下列要求以及GB/T
1一2000的要求都适用于本部分
4.1测量电压可以是，个直流电压，也可以是个交流电压。开路电压应介于4V一24V之间。4.2在4.4规定的最小测量范围内的测电流不小于04.3用直流电压作为测量电压的电阻测三设备，应该或者提供一个换向开关，或者允许交换测试导线4.4测量范围应在0.20～20之间，在此范围内工作误差符合4.6的规定。这个范固应被标在设备上。对于测量结果只有模拟显示的，应将量限标在刻度盘上。4.5依照4.4标在模拟测量设备上的量限应至少覆盖标度尺长度的50%。在此范围内，标度尺的分度应至少每0.10为0.5mm。数字式设备的分辨率至少为0.010。4.6在标示或声明的测量范围内，以测量值为基准值按表1确定的最大工作误差百分数不应超过±30%。
工作误差适用于GB/T18216.1一2000规定的额定工作条件下。1

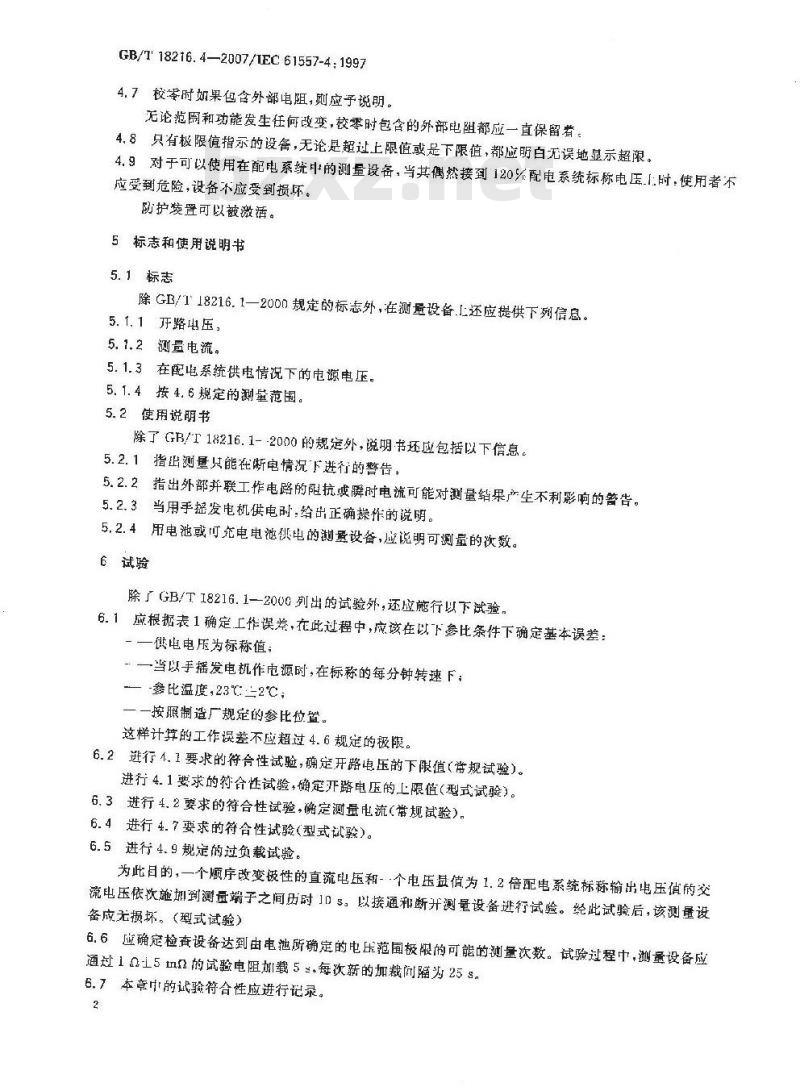

GB/T 18216.4—2007/IEC 61557-4;19974.7校零时如果包含外部电阻，则应子说明。无论范周和功能发生任何改变，校零时包含的外部电阻都应一直保留着。4.8只有极限值指示的设备，无论是超过上限值或是下限值，都应明白无误地显示超限。4.9对于可以使用在配电系统甲+的测量设备，当其偶然接到120乐配电系统标称电压1.时，使用者不应受到危险，设备不应受到损坏。防护发置可以鼓激活。
5标志和使用说明书
5.1标志
除GB/T18216.1—2000规定的标志外，在测量设备.上还应提供下列信息。5.1.1开路电压，
5.1.2测量电流。
5.1.3在配电系统供电情况下的电源电压。5.1.4按4.6规定的测量范围。
5.2使用说明书免费标准下载网bzxz
除了GB/T18216.1--2000的规定外，说明书还应包括以下信息。5.2.1指出测量只能在断电情况F进行的警告，5.2.2指出外部并联工作电路的阻抗或瞬时电流可能对测量结果产生不利影响的管告。5.2.3当用手掘发电机供电时，给出正确操作的说明。5.2.4用电池或可允电电池供电的测量设备，应说明可测量的次数。6试验
除了GB/T18216.1-2000列出的试验外，还应施行以下试验。6.1应根据表1确定工作误差，在此过程中，应该在以下参比条件下确定基本误差：一供电电压为标称值；
一当以手摇发电机作电源时，在标称的每分钟转速F；—-参比温度，23℃上2℃；
一一按照制造厂规定的参比位置。这样计算的工作误差不应超过4.6规定的极限。6.2进行4.1要求的符合性试验，确定开路电压的下限值（常规试验）。进行4.1要求的符合性试验，确定开路电压的上限值（型式试验）。6.3进行4.2要求的符合性试验，确定测量电流(常规试验）。6.4进行4.7要求的符合性试验（型式试验）。6.5进行4.9规定的过负载试验。为此目的，一个顺序改变被性的直流电压和-个电压值为1.2倍配电系统标称输出电压值的交流电压依次施到测量端子之间历时10s。以接通和断开测量设备进行试验。经此试验后，该测量设备应无损坏，（型式试验）
6.6应确定检查设备达到由电池所确定的电压范围极限的可能的谢量次数。试验过程中，测量设备应通过10士5m2的试验电阻加载5每次薪的加裁问隔为2536.7本章时的试验符合性应进行记录。2
基本误差或影响量
基本误差
供电电压
工作误差

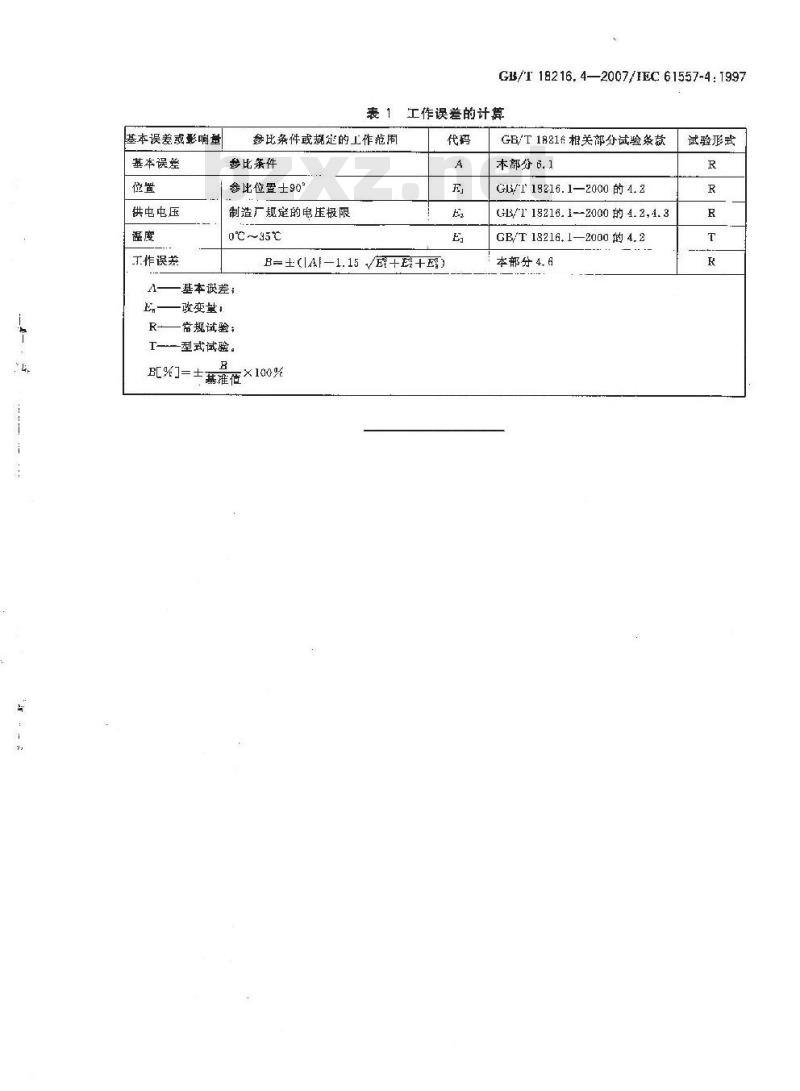

GB/T 18216. 42007/IEC 61557-4: 1997表 1工作误差的计算
参比条件或规定的工作范围
比条件
鑫比位置士90°
制造厂规定的电压极限
B=±(IAI—1.15 +E+E)
基本谈差；
E.—改变站
R-—常规试验；
T——型式试验。
GB/T 1821相关部分试验条款
本部分6.1
GB/T 18216.1—2000 的4.2
GB/1 18216. 1--2000 的 4.2,1. 3GB/T 18216. 1—2000 的 4 2
本部分4.6
试验形式
