GB/T 21137-2007
基本信息
标准号： GB/T 21137-2007
中文名称：烟叶 片烟大小的测定
标准类别：国家标准(GB)
标准状态：现行
发布日期：2007-12-18
实施日期：2008-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：2651531
标准分类号
标准ICS号：农业>>65.160烟草、烟草制品和烟草工业设备
中标分类号：食品>>制烟>>X85制烟综合
关联标准
采标情况：IDT ISO 12194:1995
出版信息
出版社：中国标准出版社
页数：16页
标准价格：16.0 元
计划单号：20032381-T-456
出版日期：2008-01-01
相关单位信息
首发日期：2007-10-16
起草人：冯茜、李小红、李青常、杜阅光、马明、梁德清、洪川
起草单位：中国烟草标准化研究中心、中国烟叶生产购销公司、北京长征高科技公司
归口单位：全国烟草标准化技术委员会(TC 144)
提出单位：国家烟草专卖局
发布部门：国家烟草专卖局
主管部门：国家烟草专卖局
标准简介
本标准规定了测量片烟大小的方法。 GB/T 21137-2007 烟叶 片烟大小的测定 GB/T21137-2007 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS_65.160

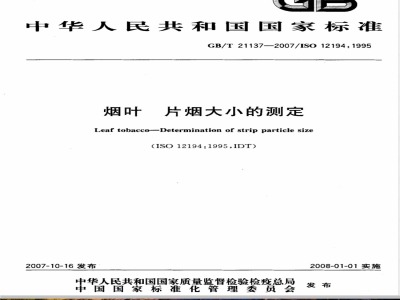

中华人民共和国国家标准
GB/T 21137—2007/IS012194:1995烟叶
片烟大小的测定
Leaf tobacco-Determination of strip particle size(ISO12194:1995,IDT)
2007-10-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-01-01实施
GB/T21137—2007/ISO12194:1995本标准等同采用ISO12194：1995《烟叶片烟大小的测定》（英文版）。为便于使用，与IS012194：1995相比，本标准做了下列编辑性修改：删除了ISO12194：1995的前言；删除了ISO12194：1995的引言；第2章规范性引用文件中的ISO3310：1990改为GB/T6003.1《金属丝编织网试验筛》。本标准的附录A、附录B、附录C为资料性附录。本标准由全国烟草标准化技术委员会卷烟分技术委员会提出。本标准由全国烟草标准化技术委员会(TC144)归口。本标准起草单位：中国烟草标准化研究中心、中国烟叶生产购销公司、北京长征高科技公司、许昌天昌国际烟草有限公司。
本标准主要起草人：冯茜、李小红、李青常、杜阅光、马明、梁德清、洪川。1范围

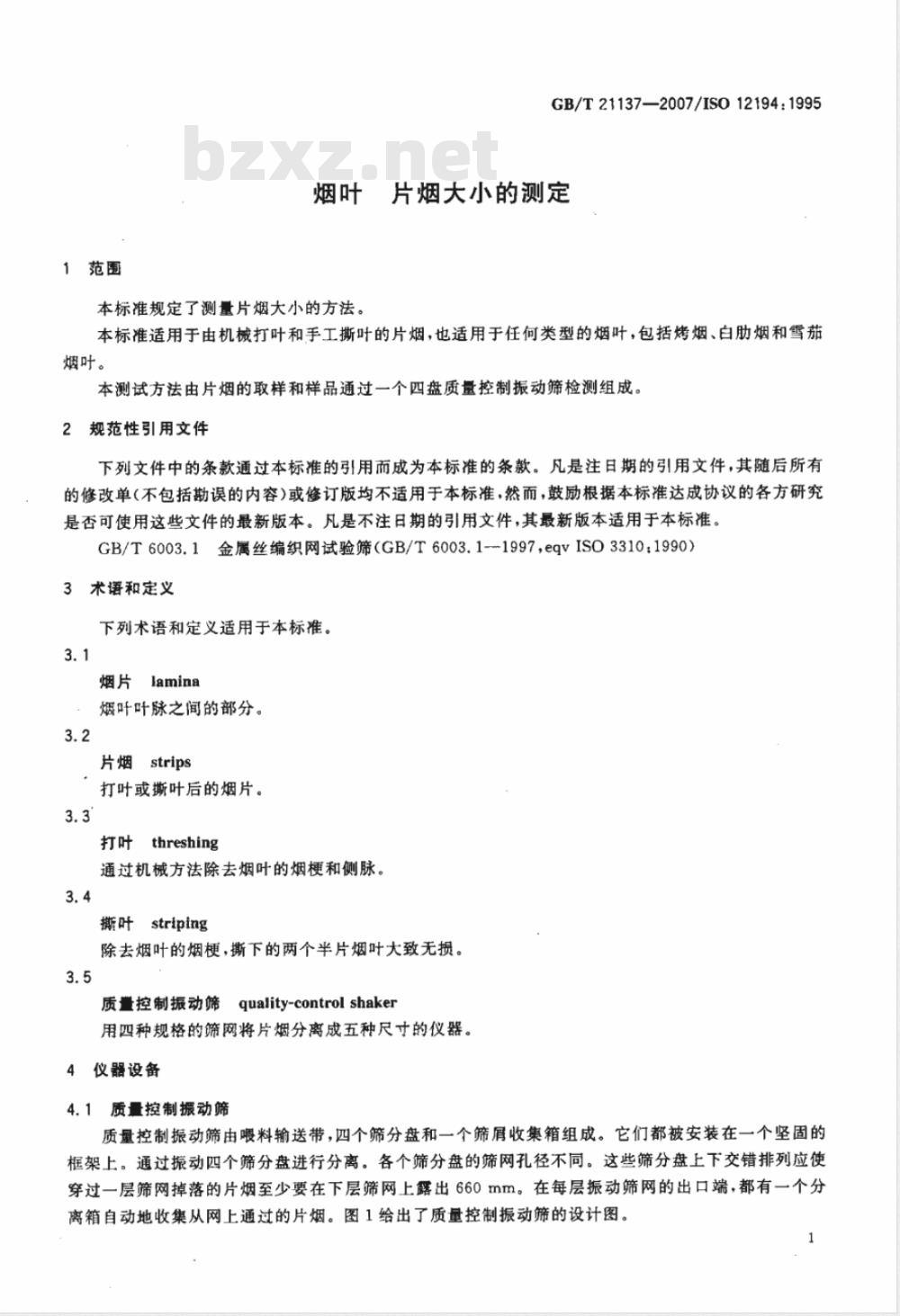

GB/T21137—2007/IS012194:1995烟叶片烟大小的测定
本标准规定了测量片烟大小的方法。本标准适用于由机械打叶和手工撕叶的片烟，也适用于任何类型的烟叶，包括烤烟、白肋烟和雪茄烟叶。
本测试方法由片烟的取样和样品通过一个四盘质量控制振动筛检测组成。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6003.1金属丝编织网试验筛（GB/T6003.1-~1997，eqvISO3310：1990）3术语和定义
下列术语和定义适用于本标准。3.1
烟片lamina
烟叶叶脉之间的部分。
片烟strips
打叶或撕叶后的烟片。
打叶threshing
通过机械方法除去烟叶的烟梗和侧脉。3.4
撕叶striping
除去烟叶的烟梗，撕下的两个半片烟叶大致无损。3.5
质量控制振动筛quality-controlshaker用四种规格的筛网将片烟分离成五种尺寸的仪器。4仪器设备
4.1质量控制振动筛
质量控制振动筛由嘎料输送带，四个筛分盘和一个筛屑收集箱组成。它们都被安装在一个坚固的框架上。通过振动四个筛分盘进行分离。各个筛分盘的筛网孔径不同。这些筛分盘上下交错排列应使穿过一层筛网掉落的片烟至少要在下层筛网上露出660mm。在每层振动筛网的出口端，都有一个分离箱自动地收集从网上通过的片烟。图1给出了质量控制振动筛的设计图。GB/T21137—2007/IS012194：1995喂料输送带
筛机驱动马达系统
下料槽
接料箱大于25.40mm
接料箱大于6.35mm
接料箱大于2.36mm
接料箱大于12.70mm
下料槽
筛盘：2.36mm
：筛盘：6.35mm
，筛盘；12.70mm
博盘：25.40mm
图1质量控制振动筛的设计图
4.2筛网
筛网尺寸：固定在质量控制振动筛上的四个筛网应为编制网，是按照GB/T6003.1规定，采用4.2.1
不锈钢材料制成的。网的尺寸由表1给出。筛网的装配图在附录A中给出。表1筛网尺寸
规格/mm
25.40×25.40
12.70×12.70
6.35×6.35
2.36×2.36
筛孔/mm
丝径/mm
注：除了2.36mm×2.36mm的筛网是平织网，其他筛网均为单方向弯曲。开孔面积/%
4.2.2筛网的振动频率为(525士5)r/min。这可以通过改变电机上的皮带轮或改变偏心驱动轴使之产生驱动轴速为（525土5)r/min。应在驱动轴运转时使用测速仪检测。4.2.3用振幅图测定每层筛网的振幅为（13.1土1.2)mm，在附录B中描述了测定方法。应在驱动轴速度为（525士5)r/min的条件下进行测定。对测定片烟大小的任何仪器来讲，振幅应保持恒定。如果发现所测振幅超出容许误差范围，那么检2
GB/T21137—2007/IS012194:1995查传动机构是否松动并检查悬挂装置是否牢固（一个键的非常小的松动都会导致显著的运动误差）。振幅误差也可能由筛盘质量或弹片刚度不当引起。4.3喂料带
调整喂料带使带上的烟草样品在（450土5）s内卸完。4.4收集箱
保证每个收集箱有相同的净质量。4.5松散钉
质量控制振动筛（4.1)应装有松散钉，可以靶散从喂料带上落下的片烟团块。附录C给出了这些靶钉的图例。
5取样
5.1每个烤烟和白肋烟片烟的样品质量为（3000土300）g。每个雪茄烟片烟样品的质量为（1000士100)g。
如果样品的质量超出相应范围，那么废弃该样品重取新样品。如果样品在范圖内，那么记录该样品质量并用于测试。
5.2大部分片烟大小测试样品是在打叶线的出口端作为质量控制的措施而进行抽取的，样品的水分含量通常在16%～20%范围内。
测试用的烟草片烟可以从复烤机的出口端和烟箱或烟桶中取样，还可以在卷制过程中混叶前后取样和测试。
干烟片的取样和处理要小心进行以避免造碎。6步骤
保证筛网（4.2)上不含烟片，标出皮重的收集箱正确地放置在出料口下端。将样品均匀分散在整个输送带表面，启动振动筛，然后启动喂料带（4.3）。当全部样品从顶层筛网上通过后，用一个软刷刷松散钉（4.5），然后刷顶层筛网，清除滞留的烟草片烟并使之通过剩余的筛网，对所有的筛网重复上述的操作，当所有片烟被收集到已标出皮重的箱内时，关闭振动筛和喂料带。
将收集到的样品称量并精确至克，按下列项目记录每个质量：一在25.40mm筛网上
—在12.70mm筛网上：
—在6.35mm筛网上
——在2.36nm筛网上；
一在2.36mm筛网以下。
检查各层筛网所收集烟片的质量之和应不超出原始样品质量士50g。如果超出，本次试验作废，并重新取样进行测试。
各层筛网所收集烟片的质量以各层筛网所收集烟片质量之和的百分含量表示，不要用样品的原始质量计算百分含量。
7结果表示
各层筛网所收集到的片烟质量的百分含量按式(1)进行计算：片烟质量含量二
m; ×100%
GB/T211372007/ISO12194:1995
式中：
一各层筛网所收集片烟的质量，单位为克（g）：m
Zm—各层筛网所收集片烟质量的总和，单位为克（g)。试验报告
试验报告应详细记录所测结果，也应该说明非本标准规定或被认为是可供选择的所有操作细节以及可能影响测试结果的任何细节。试验报告应包括确认样品所需要的所有资料。A.1典型筛网装置图
附录A
(资料性附录）
典型筛网装置图
GB/T21137--2007/IS0.12194：1995图A.1～图A.3和表A.1～表A.2为典型的筛网装配图和表。图中提供了OCT/W.S.Tyler筛转换件清单，Cardwell型实验室振动筛\的更改。1）本资料是为本标准的使用者提供的信息，它不属于本标准所述仪器规定的部分。177.8
卸料精
EPEEPEEIP
PPPEPEA
定出件号10筛网的中心以及长度，'z8
爆检柠紧程序
安装期间保持筛网位置
娠栓控紫程序免费标准下载网bzxz
2用手拧上标有A、B,C、D的螺栓并保持中心位置不变3交替拧紧件号7六角螺母A-B、C-D、A-B、C-D等等.直至各爆栓的张力为20.3V·m图A.1
原有盘
6,7,8, 9
原有的盘边
安装转矩20.3N·m
（见爆检行紧程序\）
将折角板固定
在原有的盘上，
在盘和折角板
上配钻直径为
6.35mm的孔，
用件号3、4、5
因定。
转换件安装（适合所有四层筛）部件号件号
107101
单位为毫米
零件号
数量/个
零件描述
张紧轨
107107
折角板
107241
ZA11082
六角螺母
弹资垫围
ZA11092
ZA11053
托架爆钉
加重六角螺母
ZA11055
ZA11114
ZA11096
108280
107437
107438
注：M在图中末表示
平垫围
弹簧望围
筛网装置
庭部部件
装料斗延长部分
GB/T21137-2007/ISO12194;1995原有糖四层相同
标准的泰勤式“A”或“C”扣
“U”结合网开度
\U”型结合No.26GA
304SS 25. 40, 12. 70, 6. 35
和2.36网两端相同
原盘仅庭层有：按该组件的
No.2更换
原有精仅底层有：按No.2更换
所有四层的典型平面图
网的专用销钉
网开度
9°06b
原有精“U*
结合网扣
原有糖
物流网净空
如所示沿中心标志成一
线定金丝网的位置
标准的素物式“A\成“C\扣
W-S·素勤转换件
ASTME-11SS网装置由以下组成：25.40网
第一层（项层）
第二层
第三层
第四层（庭底层如图示）
原有植因层相同
厂原有糖“U\型结合
原有糖
泰勤筛布定位（适合所有四层筛）2
装配顺序
卸去更换筛布
更换底层
单位为毫米
组件号
更换所有四层，为泰勤转
换件设置安装孔
率粉筛布定位，标出中心
装配泰勤转换件
21137—2007/ISO12194;1995
平头铸钉，最小3.2mm，
最大6.4mm
用户提供：要求4个
原有槽：
四层相同
如图示更换
原有底层盘和精
用户除去原有精和托架的这部分，从两面卸
原有精
更换的网
板架：四
层相同
网开度
原有的孔（4）
更换网框架：
四层相同
两边槽口
SE8EEEEEES
原有庭层盘
利用原有该硬件
原有糖托架
图A.3交换的底层
用户更换原有植并定位，
钻通孔用于平头铸钉人4)
“639
单位为毫米
GB/T21137—2007/ISO12194:1995B. 1步骤
附录B
（资料性附录）
检查筛网振幅的方法
GB/T21137—2007/ISO12194:1995振幅指示器被安装在每层筛网侧边的中部。仪器运转每分钟振动（525士5)次时，观察圆（见图B.1）。仪器运转期间，在每个位置上观察到两个以不同程度重叠的圆。在圆的一对圆周线刚好接触但没有重叠时，注意该圆的读数。正确操作时应为(13.1士1.2)mm的读数。如果仪器工作超出这个范围，检查驱动机构松动情况、筛网质量或弹片刚度。B.2常规检查
每日检查一次每层筛网的振幅是否正常。每日检查一次偏心驱动轴是否为（525±5)r/min。每日检查一次筛网有没有任何变形。一旦有磨损或损坏的明显痕迹，应立即换上符合GB/T6003.1的筛网。
每日检查一次炳草出料时间是否为（450士5)s。11.9mm
图B.1振幅指示器
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
