ICS 29.200
中华人民共和国国家标准
GB/T 13498—2007/IEC60633:1998代替GB/T13-198—1992
高压直流输电术语
Terminology for high-voltage direct current(HVDC) transmission(1EC 60633:1998,IDT
2007-06-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-02-01实施
规范性引用文件
符号和缩略语
图形符号
术语和定义
换流器单元和阀
换流器运行状态
高压直流系统和换流站
高乐直流换流站设备
10控制方式
11控制系统
12控制功能
中文索引
英文索引
参考文献
GB/T 13498—2007/IEC 60633: 19986
本标准等同来用IEC60633：1998《高压直流输电术语》。为便于使用，本标准5.1增加了注。本标准自发布之目起实施，代替GB/T13498—1992。本标准山中国电力企业联合会提出。本标由全国电力电子学标准化技术委员会归口。GB/T13498—2007/IEC60633:1998本标推负责起草单位：中国电力科学研究院、西安电力电子技术研究所。本标准参加起草单位：西安西电电力整流器有限公司、国电北京网联直流输电工程咨询有限公司西安高压电器研究所。
本标准主要起草人：正明新、白继彬、田方、白光亚、荷锐锋、赵碗君、蔚红旗、孟庆东、吴铁铮马振军。
本标准于1992年首次发布，1992年版本的主要起草人为：戴耀基、孙强。1范围
GB/T 13498—2007/IEC 60633:1998高压直流输电术语
本标雅定义用于利用电力换流器将交转换成直流惑将直流转换成交流的高压直流输电系统和高压直流换流站的术语，
本标准适用于具有通带以采用单向电子阀(例如平导体阀)的三相桥式(双路)联结为基础(参见图2)的电网换相换流器的高压直流换流站。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.33—2004电工术语电力电子技术(IEC.60050-551:1998,IDT)GB/T 3859.1—1993半导体变流器第1部分：基本要求的规定（eqIEC 60164-1-1:1991)GB/T4728.5—2000电气简图用图形符号第5部分：半导体管和电子管（idt[EC606175：1996)
GB/T4728.G2000电气简图用图形符号第6部分：电能的发生和转换（idt.IEC60617-6：1996)
[EC60027（所有部分）在电力技术中使用的字母符号3符号和缩略语
本章仅包含使用最频繁的符号，用于静止换流器的更完整的符号表见IEC60027及规范性引用文件和参考文献列出的其他标准。3.1文字符号
J。直流电压（可为任意定义值）U标称空载直流电压
Uaio理想空载直流电压
UaN额定直流电压
UL换流变压器网侧线电压，方均根值，包含谐波U换流变压器网侧线电压额定值
换流变压器阀侧相对相空载电压，方均根值，不包含谐波I。直流电流（可为任意定义值）IdN额定直流电流
换流变压器网侧电流，方均根值，包含谐被Ij
换流变压器网谢电流额定值
I，换流变压器阀侧电流，方均根值，包含谐波a(触发)退角
β（触发)超前角
Y关断角
u换相角

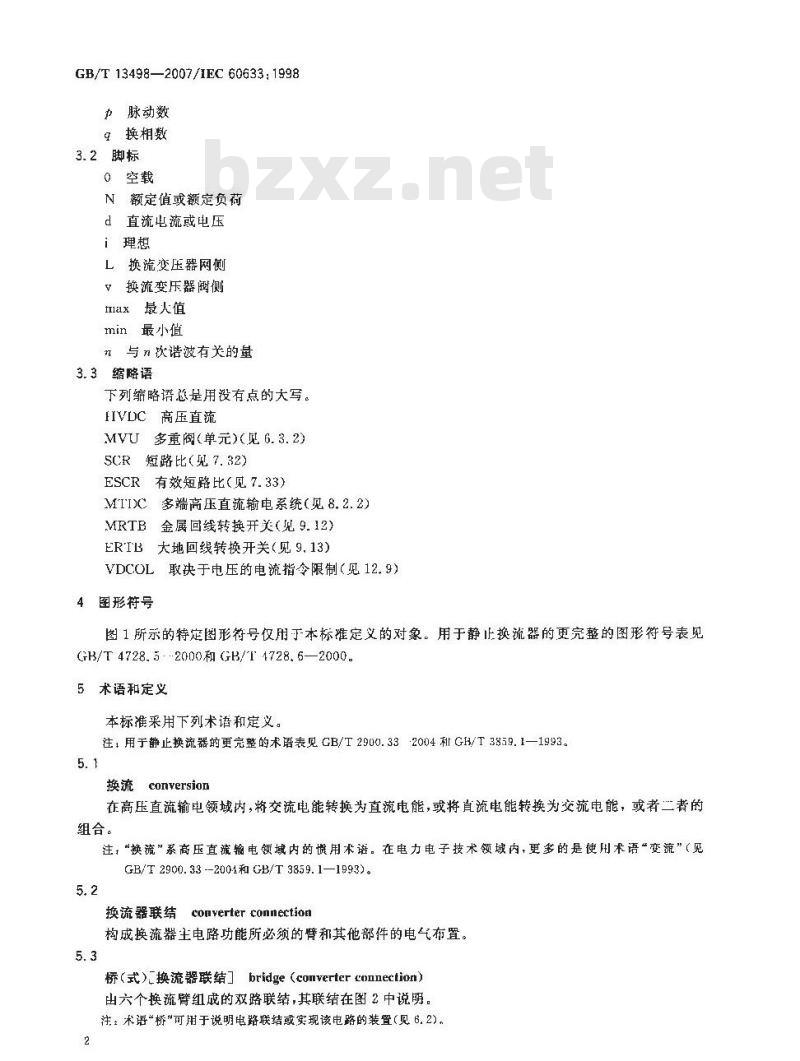

GB/T13498—2007/IEC60633;1998力脉动数
9换相数
3.2脚标
0空载
N额定值或额定负荷
d直流电流或电压
i理想
L换流变压器网侧
V换流变压器侧
lax最人值
min最小值
n与n次谐波有关的量
3.3缩略语
下列略语总是用没有点的大写。HVDC高压直流
多重阀（单元)（见6.3.2）
SCR短路比（见7.32)
ESCR有效短路比（见7.33）
MIIC多端高压直流输电系统（见8.2.2）MRTB金属回线转换开关（见9.12）大地回线转换开关（见9.13）
VDCOL取决于电压的电流指令限制（见12.9）4图形符号
图1所示的特定图形符号仅用于本标准定义的对象。用于静止换流器的更完整的图形符号表见GB/T 4728.5-2000和GB/T4728.6—2000.5术语和定义
本标准采用下列术语和定义。
注，用于静止换流器的更完整的术语表见GB/T2900.332004和GB/T3859.1—1993。5.1
换流conversion
在高压直流输电领域内，将交流电能转换为直流电能，或将直流电能转换为交流电能，或者二者的组合。
注，“换流”系高压直流物电领域内的惯用术语。在电力电子技术领域内，更多的是使用术语“变流”（见GB/T2900.33--2004和GB/T3859.1-—1993)。5.2
换流器联结converter connection构成换流器主电路功能所必须的臂和其他部件的电气布置。5.3
桥（式）换流器联结bridge（converterconnection）由六个换蔬臂红成的双路联辑，其联结在图2中说明。注：术语“桥\可用于说明电路联结或实现该电路的装置（见6.2)。2
均一换流桥uniformbridge
换流桥的所有臂均可控，或者均不可控。5.3.2
non-uniform bridge
非均一换流桥
换流桥中包含可控的和不可控的臂。5.4
(converter)arm
换流鹭
GB/T 13498—2007/IEC 60633:1998换流运行电路的一部分，连接在交、直流端子之间，具有定义为正向的单向导电能力。注：换流臂的主要功能是换流，也可执行电玉限制和阻尼等附加功能。5.4. 1
可控换流臂controllable converter arm可由外部施加的信号决定开始正向导通的换流。5.4.2
non-controllable converter arm不可控换流臂
由加在端子上的电压独白决定开始正向导通的换流臂。5.5
by-passpath
旁通通露
一个或多个桥除交流电路外的直流端子间的低阻通路：注：旁通通路既可出单向通路例如旁通臂或旁通对构成，柜可由双向通路例如旁通开关构成。5.5.1
旁通臂by-pass arm
仪在直流端子之间连接的单向导通的旁通通路，通常用于汞弧阀技术图2中没有表示）。5.5.2
旁通对 by-pass pair
二个桥中连接到同一相交流端子雨形成旁通通路的两个换流臂（见图2)。5.6
换相commutation
电流在任意两个通路间转换，且在此过程中两个通路同时流过电流。注：换相可发生在任意两个换流臂（包括其所接的交流各相）之间，换流臂与旁通臂之间，或电路中任意两个通路之间。
电网换相
linecommutation
由交流系统提供换相电压的换柏方法，5.7
换相组
commutating group
一组换流臂，它周期性换相而与其他换流臂无关，亦即这些换相通常不同时(见图2)。注：一个换流桥中，换相组由连接到同一直流端子上的换流臂组成。在某典情况下，例如包含大电流和（或）大换相电抗时，同于同--换流桥的两个换相组中的换相不必无关。5.8
tcommatation inductance
换相电抗
换相电路中与换枯电压串联的全部电抗：3
GB/T13498—2007/IEC60633:19985.9
脉动数 pulse number
脉波数
换流器联结的特性，以交流线电压个周期内出现的非同时对称换相的次数表示。注：桥的脉动数总为力…6。
commutationnumber
换相数
交流线电压一个周期内，在每个换相组中发生的换相次数。注：在桥中,每个换相组的换相数y= 3。6换流器单元和阀
换流器单元converterunit
由一个或多个换流桥与一台或多台换流变乐器、换流器控制装置、基本保护和开关装置以及用丁换流的轴助设备（如有)组成的运行单元（见图3）。注：如果一个换流器单元由两个相位互差30\的换流桥组成，则此换流器单元构成12脉动单元（见图7），也使用术语“12脉动组”
二换流」桥（converter）bridge用于实现桥式换流器联结和旁通臂（如使用)的装置：注：术话=桥”可月于说明电路联结或实现该电路的装置（见5.3)，6.2. 1
阳极阀换相组anodevalvecommutatinggroup用于实现与阳极端子互连的桥的一个换相组的换流臂的装置。6. 2. 2
阴极阀换相组anodeyalvecommutatinggroup用于实现与阴极端子互连的桥的一个换相组的换流臂的装置。6.3
阀 alve
实现可控或不可控运行的组装阀设备，正常情况下仅单向导电（正向）。在换流桥中，能实现换流臂功能。
注：不可控组装阀设备的例子是半导体二极管阀。可控组装阀设备的例子是晶闸管阀。6. 3. 1
单阀［单元」single valve（unit）仅由一个阀组成的单个结构，
多藍阀［单元」multiplevalve（ureit）MVU
由多个阀叠装而成的单个结构。注：多重阅单元的例子是分别用2个、4个、8个阀串联构成的双重阅、四重阀和八重阀。4
主闽main valve
用于换流臂的阀，
旁通润 by-pass valve
用于旁通臂的阀。
晶闸管组件thyristormodule
GB/T 13498—2007/IEC 60633:1998很的部件，由晶厕管与紧靠它们的辅助设备及抗器（如使用）的机械组合构戚。注1:晶闸管组件可是闷的结构中的元件.可为了维修的日的更换，注2：不赞成使用术语“阀组件“表示相同的意思：电抗器组件reactormodule
阀的部件，用于某些阀的设计，系个或多个电抗器的机械组合。注：电抗器组件可是阅的结拘中的元件。阀组件valve section
由许多晶闸管和其他部件构成的电气组合，按比例呈现光整阀的电气性能注：这个禾语生要用定义阀试验时的试验对象（阀）晶闸管级（valve）thyristorlevel阀的部件，由-·个晶闸管或若干并联的晶闸管与紧靠它们的辅助设备及电抗器（如有)构成，6.10
闽支架valve support
阀的部件，安装阀组件、机械支撑阀的带电部分并将其对地电气绝缘。6. 11
阀结构valve structure
安装阀的晶闹臂级的实体结构，对地电位有相应的绝缘。6.12
阀接口（电子设备[单元］
yalye jnterface（electroaics)(unit)提供地电位控制设备与阀电子电路或阀装置之间接口的电了设备。注1:典型情况是·阀接口电子设备(如使用)安装在靠近阀的地电位处。注2；这个设备也用术语阀基电子单元（VBE）。6.13
阀电子电路
valve electronics
在阀电位上执行控制功能的电子电路。6. 14
valve arrester
淘避雷器
在阀两端跨接的避雷器（见图3）。6.15
converter unit arrester
换流器避雷器
在换流器的直流端子问跨接的避雷器（见阁3）。5
GB/T 13498—2007/IEC60633:19986. 16
换流器直流母线避雷器converter unit d, c,bus arrester从换流器的高压直流母线到换流站接地网间跨接的避雷器（见图3和图7）。6. 17
中点直流母线避雷器midpoint d. c。hus arrester在12脉动换流器的两个6脉动换流桥的中点与换流站接地网之间跨接的避需器（见图7）。注：在某些高压直流换流站设计，两个12脉动换流器中联连接。在这种情况下，上位12脉动换流器的中点直流母线避雷器不是连接到换流站接地网，而是连接到下位12脉动换流器的高压直流母线。6.18
阀阳极」二阴极电抗器valve（anode）（cathode）reactur与阀串联的电抗器，通常用于求孤阀技术。6.19
换流变压器convertertransformer将电能从交流系统传输给一个或多个换流桥，或各进行相反传输的变压器（见图3)。6. 19. 1
网侧绕组linesidewindings
换流变压器连接交流系统的绕。6. 19.2
阀侧绕组valve side windings
换流变压器连接一个或多个换流桥交流端子的绕组。6.20
旁通开关by-pass switch
跨接在一个或多个换流桥直流端子间的机械电力开关装置：此装置在换流桥关断过程巾短路换流桥，在换流桥开通过程中将电流转换至旁通臂或旁通对（见图3）。注：此装置也可用于长时间旁路换流桥。7换流器运行状态
整流运行rectifieroperation
整流rectification
换流器或高压直流换流站将电能从交流侧转换到直流侧的运行方式。7.2
逆变运行inverter operation
逆变inversion
换流器或高压直流换流站将电能从直流侧转换到交流侧的运行方式，7.3
正向 forward direction
导通力向conducting directian电流从阀的阳极端子流向阔的阴极端子的方向。7.4
反向 reverse direction
非导通方向 non conducting direction6
电流从阀的阴极端了流向阀的阳极端子的方向。正向电流 forward current
正向流过阀的电流。
reverse current
反向电流
反向流过阀的电流。
正向电压 forward voltage
GB/T 13498-—2007/IEC 60633:1998阳极相对丁阴极为正时，加在阀或臂的阳极与阴极端子间的电乐。反向电压
Teversevoltage
阳极相对于阴极为负时，加在阀或臂的阳极与阴极端子间的电压，conducting slate
导通状态
通态on-st.ate
阀呈现低电阻时的状态(这个状态的阀电压如图6所示)。7.10
阀电压降valvevoltagedrop
准导通状态期间，阀端子间呈现的电压，7. 11
non-conducting state
非导通状态
阻断状态biockingstale
阀呈现高电阻时的状态(见图6)。7. 11. 1
正向阻断状态forward blocking state断态off-statc
在可控阀的主端了E施加止向电压时的非导通状态（见图6）。7. 11.2
反向阻断状态
reverse hlocking state
在阀的主端子上施如反向电压时的非导通状态（见图6）7. 12
开通firing
在阀中建立正向电流。
注：在单个闸管中建立电流的控制操作也称为触发或门控。GB/I 2900.33—2004
(valve) control pulse
阀控制脉冲
在其整个持续期间允许阀开通的脉冲。7. 14
二阀门开通脉冲
(valve) firing pulse
启动阀开通的脉冲，通常由阀控制脉冲驱动，GB/T 13498-2007/IEC 60633: 19987. 15
converter blocking
换流器闭锁
通过停发阀控制脉冲阻止换流器继续换流的操作。准：此操作也可包括为形成旁通通路选择的褥或闻组的开通。7. 16
converter deblocking
换流器解锁
薄过解除换流器闭锁充许开始换流的操作。7.17
阀闭锁valveblocking
通过停发阀控制脉冲阻止可控阅的继续开通的操作。7. 18
闽解锁valve deblocking
通过解除阀闭锁允许可控阀开通的操作。7. 19
相控phase control
控制可控阀正向电流在一个周期内开始导通时刻的方法。7.20
(trigger) delay angle
[触发]延退角
触发角
从理想正弦换相电压正间过零点至正向电流导通开始时刻的时间，以电角度度量（见图4），7.21
（trigger） advance angle
！触发超前角
从正向电流导通开始时刻至理想正弦换相电压负向过零点的时间，以电角度度量。超前角 β与延迟角 α 的关系为:β = 一(见图 4)。7.22
重盈角overlapangle
换相角
两个换流臂之间换相的持续时间，以电角度度量（见图4和图5)。7.23
关断角extinction angle
从电流导通结束至理想正弦换相电压的下一个过零点的时闻，以电角度度量。关断角与超前角β及换相角μ的关系为：=β-（见图4和图5)。7.24下载标准就来标准下载网
关断期 hold-off interval
从可控阀的正向电流减小到零的时刻，到同·阅承受正向电压时刻的时间（见图5）。注：关断期以电角度度量时,通常认为是关断角。但是,应该注意到关断角与关断期概念的区别,如图 5 所示。[GB/T2900.33—2004]
critieal hold-off interval
临界关断期
使逆变器能维持T.作的最小关断期。8
月conduction interval
导通期
阀在--个周期内处于导通状态的那段时间(见图6)blocking interval
阻断期
空闲期idleinterval
阀在一个周期内处于非导逾状态的那段时间（见图6）：7.27
正向阻断期 forwardblockingintervalGB/T 13498--2007/1EC 60633:1998阻断期的一部分，可控阀在此期间处丁正向阻断状态（见图6）。7.28
反向阻断期reverseblockinginterval阻断期的一-部分，阀在此期间处于反向阻断状态（见图6)。7.29
误开通false firing
阀在不正确的时刻并通。
开通失败riring failure
在整个正向电压期润末实现开通。7.31
换相失嫩commutation failure
正向电流从导通的换流臂问相继换流臂转换失败。7.32
短路比short-circuit ratio
高压直流换流站交流母线联结点处电压标么值为1时的交流电网短路水（单位为兆伏安(MVA))与高压直流换流站额定直流功率（单位为兆比(MW))的比值。注；此处短路比定义与GB/T3859.1-1993中的定义不同。7.33
有效短路比
effective short-circuit ratioESCR
高压直流换流站交流母线联结点处电压标么值为1时的交流电网短路水平（单位为兆伏安（MVA)）减去连接至该点的并联电容器组和交流滤波器的尤功功率（单位为兆乏（Mvar）），与高压直流换流站额定直流功率（单位为兆瓦（MW))的比值，8高压直流系统和换流站
高压直流系统HVDCsystem
在两个或多个交流母线之间，以高压直流的形式传输能量的电力系统。8.2
高压直流输电系统HVDCtraⅡsmissionsystem在两个或多个地理位置之间传输能量的高压直流系统。9
