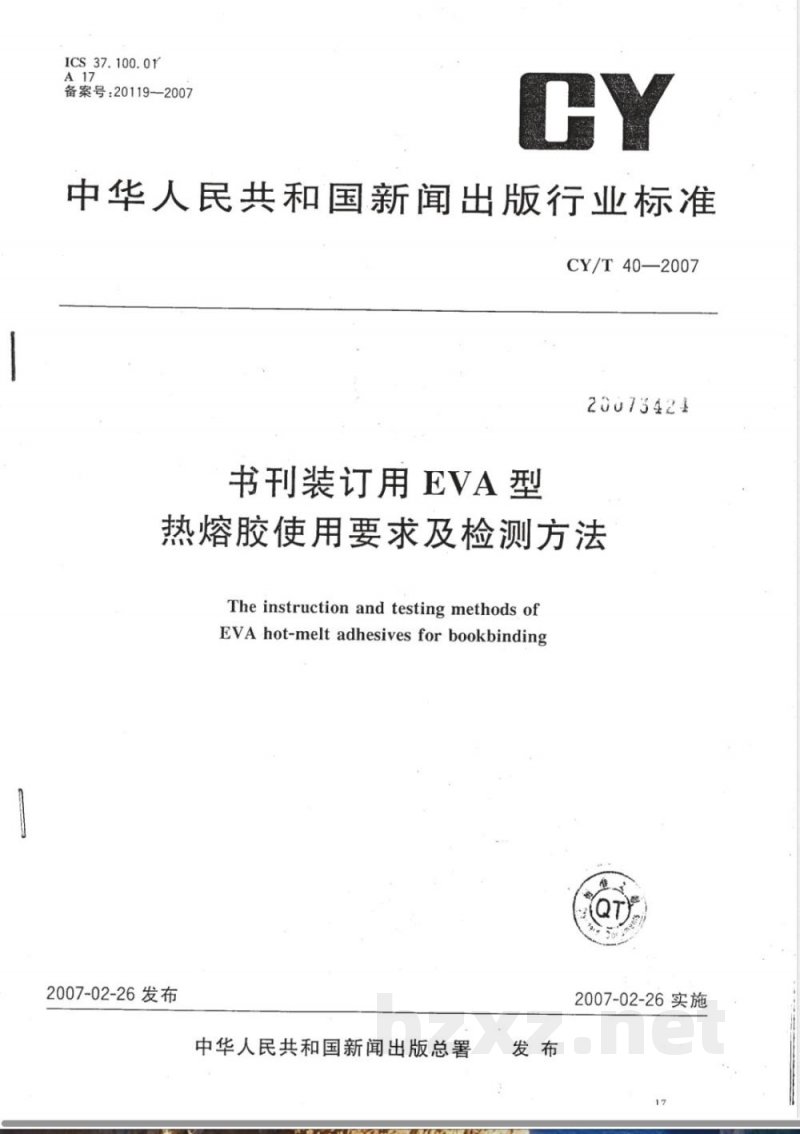

ICS37.100.01
备案号：20119--2007
中华人民共和国新闻出版行业标准CY/T40—2007
20073424
书刊装订用EVA型
热熔胶使用要求及检测方法
The instruction and testing methods ofEVA hot-melt adhesives for bookbinding2007-02-26发布
中华人民共和国新闻出版总署
2007-02-26实施
CY/T40—2007

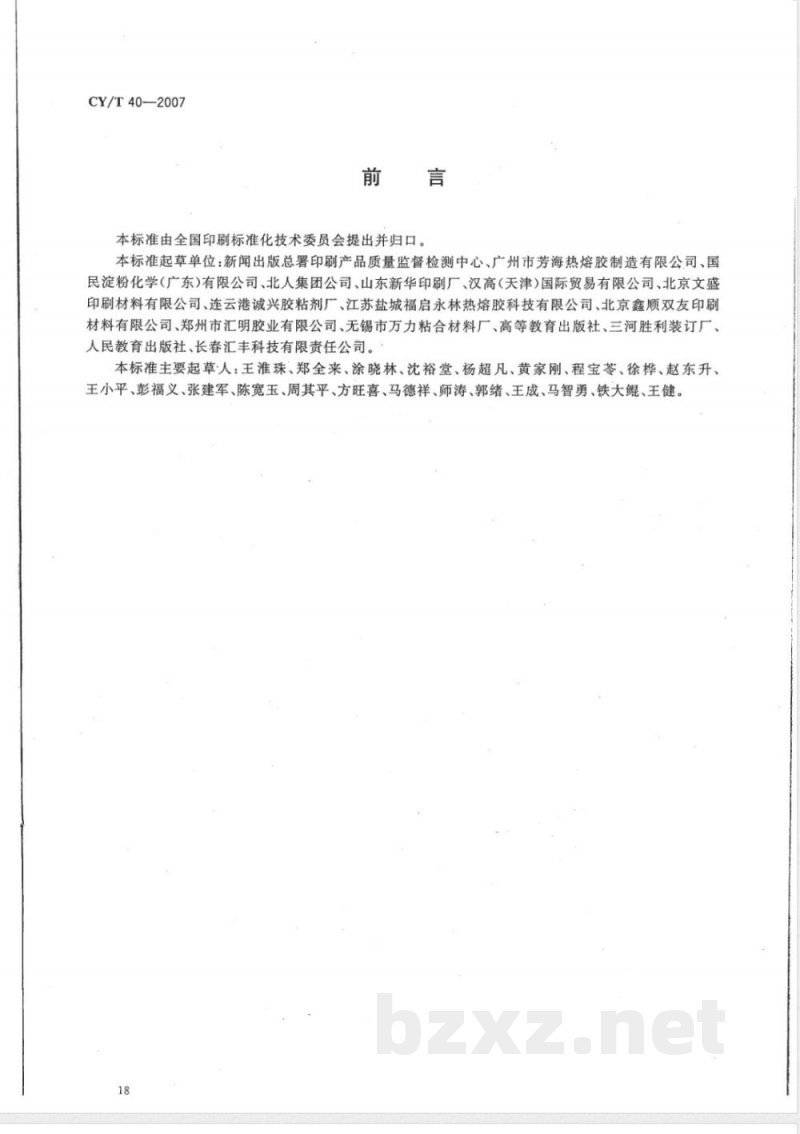

本标准由全国印刷标准化技术委员会提出并归口。本标准起草单位：新闻出版总署印刷产品质量监督检测中心、广州市芳海热熔胶制造有限公司、国民淀粉化学（广东)有限公司、北人集团公司、山东新华印刷厂、汉高（天津）国际贸易有限公司、北京文盛印刷材料有限公司、连云港诚兴胶粘剂厂、江苏盐城福启永林热熔胶科技有限公司、北京鑫顺双友印刷材料有限公司、郑州市汇明胶业有限公司、无锡市万力粘合材料厂、高等教育出版社、三河胜利装订厂、人民教育出版社、长春汇丰科技有限责任公司。本标准主要起草·人：王淮珠、郑全来、涂晓林、沈裕堂、杨超凡、黄家刚、程宝苓、徐桦、赵东升、王小平、彭福义、张建军、陈宽玉、周其平、方旺喜、马德祥、师涛、郭绪、王成、马智勇、铁大鲲、王健。18
CY/T40—2007

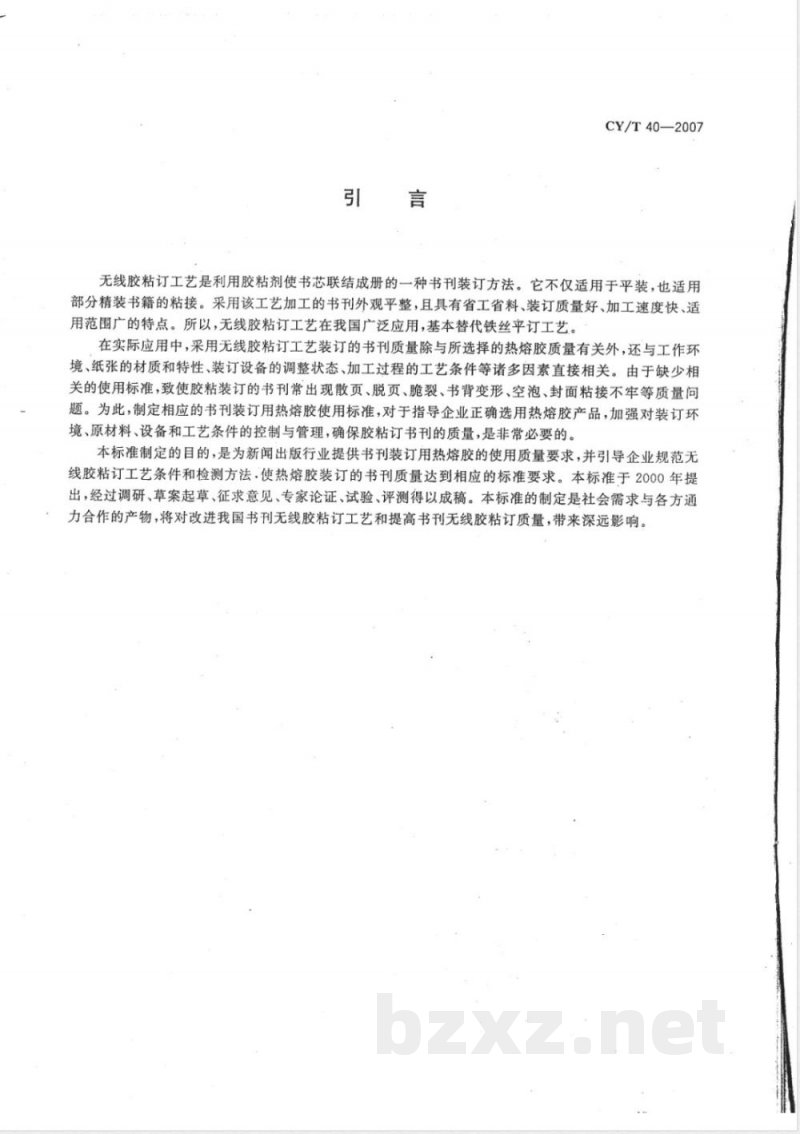

无线胶粘订工艺是利用胶粘剂使书芯联结成册的一种书刊装订方法。它不仅适用于平装，也适用部分精装书籍的粘接。采用该工艺加工的书刊外观平整，且具有省工省料、装订质量好、加工速度快、适用范围广的特点。所以，无线胶粘订工艺在我国广泛应用，基本替代铁丝平订工艺。在实际应用中，采用无线胶粘订工艺装订的书刊质量除与所选择的热熔胶质量有关外，还与工作环境、纸张的材质和特性、装订设备的调整状态、加工过程的工艺条件等诸多因素直接相关。由于缺少相关的使用标准，致使胶粘装订的书刊常出现散页、脱页、脆裂、书背变形、空泡、封面粘接不牢等质量问题。为此，制定相应的书刊装订用热熔胶使用标准，对于指导企业正确选用热熔胶产品，加强对装订环境、原材料、设备和工艺条件的控制与管理，确保胶粘订书刊的质量，是非常必要的。本标准制定的目的，是为新闻出版行业提供书刊装订用热熔胶的使用质量要求，并引导企业规范无线胶粘订工艺条件和检测方法·使热熔胶装订的书刊质量达到相应的标准要求。本标准于2000年提出，经过调研、草案起草、征求意见、专家论证、试验、评测得以成稿。本标准的制定是社会需求与各方通力合作的产物，将对改进我国书刊无线胶粘订工艺和提高书刊无线胶粘订质量，带来深远影响。CY/T40—2007

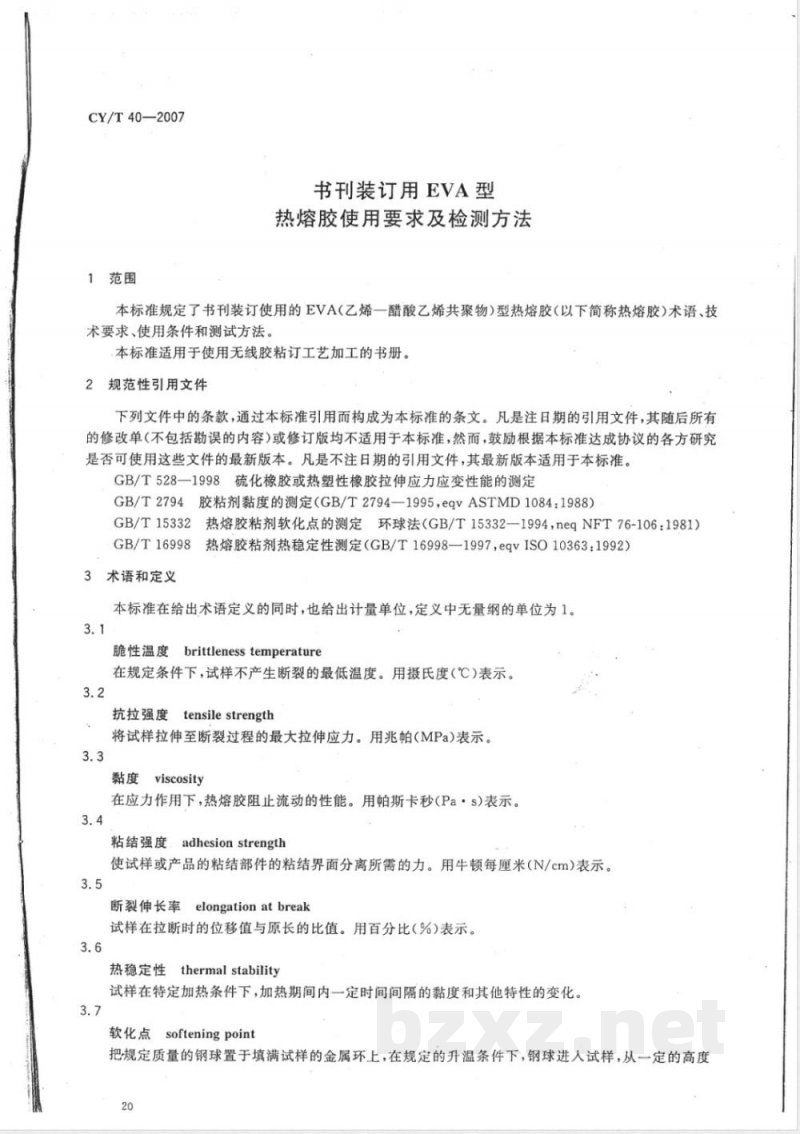

1范围
书刊装订用EVA型
热熔胶使用要求及检测方法
本标准规定了书刊装订使用的EVA(乙烯一醋酸乙烯共聚物）型热熔胶（以下简称热熔胶)术语、技术要求、使用条件和测试方法
本标准适用于使用无线胶粘订工艺加工的书册。2规范性引用文件
下列文件中的条款，通过本标准引用而构成为本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T528一1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T2794胶粘剂黏度的测定（GB/T2794—1995，eqVASTMD1084：1988）GB/T15332热熔胶粘剂软化点的测定环球法（GB/T15332--1994，neqNFT76-106：1981）GB/T16998热熔胶粘剂热稳定性测定（GB/T16998—1997，eqvISO10363：1992）3术语和定义
本标准在给出术语定义的同时，也给出计量单位，定义中无量纲的单位为1。3.1
脆性温度brittlenesstemperature在规定条件下，试样不产生断裂的最低温度。用摄氏度（℃)表示。3.2
抗拉强度tensilestrength
将试样拉伸至断裂过程的最大拉伸应力。用兆帕(MPa)表示。3.3
黏度viscosity
在应力作用下，热熔胶阻止流动的性能。用帕斯卡秒(Pa·s)表示。3.4
粘结强度、adhesion strength
使试样或产品的粘结部件的粘结界面分离所需的力。用牛顿每厘米(N/cm)表示。3.5
断裂伸长率elongationatbreak
试样在拉断时的位移值与原长的比值。用百分比(%)表示。3.6
热稳定性thermal stability
试样在特定加热条件下，加热期间内一定时间间隔的黏度和其他特性的变化。3.7
软化点softeningpoint
把规定质量的钢球置于填满试样的金属环上，在规定的升温条件下，钢球进人试样，从一定的高度20

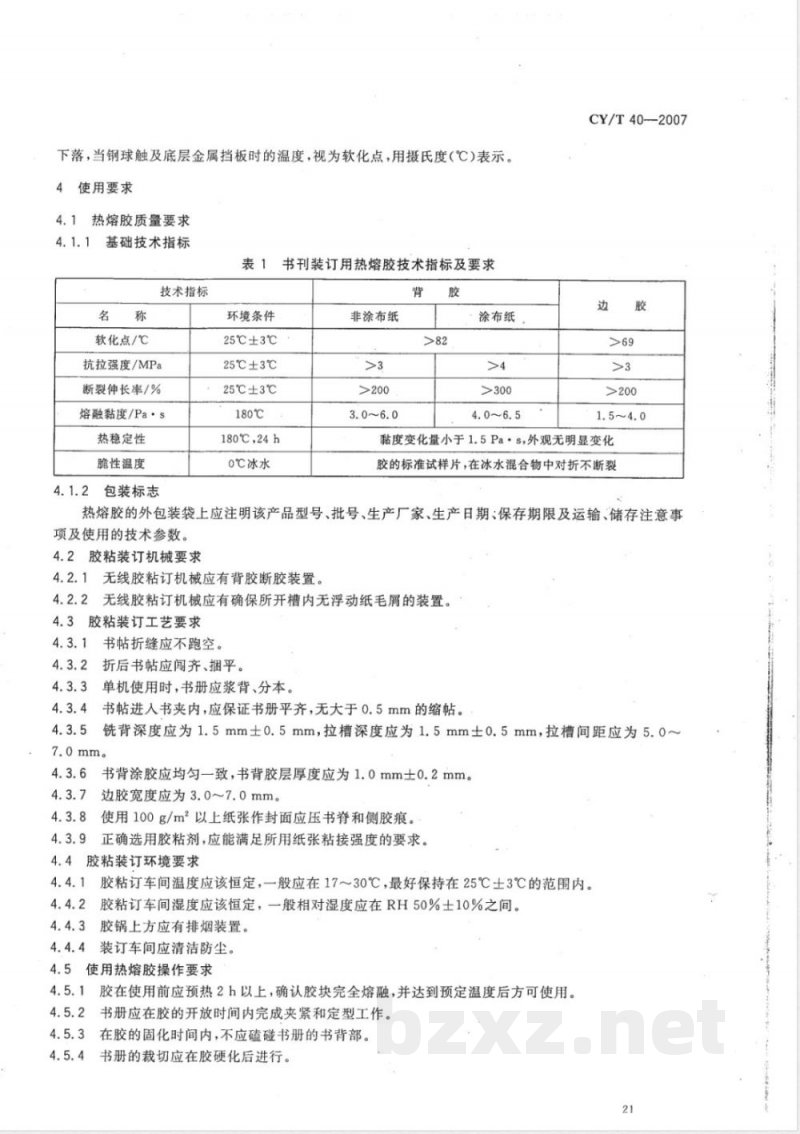

下落，当钢球触及底层金属挡板时的温度，视为软化点，用摄氏度(℃)表示。4使用要求
4.1热熔胶质量要求
4.1.1基础技术指标
表1书刊装订用热熔胶技术指标及要求技术指标
软化点/℃
抗拉强度/MPa
断裂伸长率/%
熔融黏度/Pa·s
热稳定性
脆性温度
4.1.2包装标志
环境条件
25℃±3℃
25℃±3℃
25℃±3℃
180℃
180℃,24h
0℃冰水
非涂布纸
涂布纸
CY/T40—2007
黏度变化量小于1.5Pa·s，外观无明显变化胶的标准试样片，在冰水混合物中对折不断裂热熔胶的外包装袋上应注明该产品型号、批号、生产厂家、生产日期、保存期限及运输、储存注意事项及使用的技术参数。bZxz.net
4.2胶粘装订机械要求
4.2.1无线胶粘订机械应有背胶断胶装置。4.2.2无线胶粘订机械应有确保所开槽内无浮动纸毛屑的装置。4.3胶粘装订工艺要求
4.3.1书帖折缝应不跑空。
4.3.2折后书帖应闯齐、捆平。
单机使用时，书册应浆背、分本。4.3.4书帖进人书夹内，应保证书册平齐，无大于0.5mm的缩帖。4.3.5
铣背深度应为1.5mm±0.5mm，拉槽深度应为1.5mm±0.5mm，拉槽间距应为5.0~7.0mm。
4.3.6书背涂胶应均匀一致，书背胶层厚度应为1.0mm士0.2mm。4.3.7边胶宽度应为3.0~7.0mm。使用100g/m以上纸张作封面应压书脊和侧胶痕。4.3.8
正确选用胶粘剂，应能满足所用纸张粘接强度的要求。4.4胶粘装订环境要求
胶粘订车间温度应该恒定，一般应在17～30℃，最好保持在25℃士3℃的范围内。4.4.2
胶粘订车间湿度应该恒定，一般相对湿度应在RH50%士10%之间。4.4.3
胶锅上方应有排烟装置。
装订车间应清洁防尘。
4.5使用热熔胶操作要求
4.5.1胶在使用前应预热2h以上，确认胶块完全熔融，并达到预定温度后方可使用。4.5.2
书册应在胶的开放时间内完成夹紧和定型工作4.5.3在胶的固化时间内，不应磕碰书册的书背部。4.5.4书册的裁切应在胶硬化后进行。21
CY/T40—-2007
4.5.5胶的使用温度以胶的技术参数为准（土5℃）。4.5.6不同品牌、不同型号的热熔胶不应混用。4.5.7应确保胶锅内胶温的准确无误。4.5.8正常情况下，预热胶锅应一季度清理一次，工作胶锅应两周清理一次。4.5.9胶锅内贮存胶应适量，严禁反复熔融胶，长时间停机应关闭胶锅加热装置。4.6胶粘订书刊粘结强度要求
书册胶订成书后，胶层与书刊内页的粘结强度应大于4.5N/cm。4.7胶粘装订半成品和成品的贮存与运输要求4.7.1热熔胶装订的书册在装卸运输过程中应轻拿轻放，防止野蛮装卸对书册的损伤。热熔胶装订的书册贮存环境温度应在0～40℃。4.7.2
热熔胶装订的书册不宜置放在室外及墙体和热源旁。4.7.3
测试方法
5.1熔融黏度测试方法
按GB/T2794旋转黏度计法中规定的方法在180℃条件下进行测量。5.2软化点测试方法
按GB/T15332中的方法进行测量。5.3抗拉强度测试方法
按GB/T5281998中的15.1.1进行测量。5.4断裂延伸率测试方法
按GB/T528--1998中的15.1.3进行测量。5.5热稳定性测试方法
按GB/T16998中的方法进行测量。5.6脆性温度测试方法
按照GB/T5281998中6.1的要求制作1型哑铃状标准试样，将胶的标准试样片放置在冰水混合物中30min后，在冰水混合物中以两个夹子夹住对折5次后，如不断裂，即为符合要求。5.7胶粘订书刊粘结强度检验方法在23℃士3℃的环境下，将所测试胶粘订书刊中间书帖的中心页，通过平板中间的细条缝，此时该书页两侧其他书页应以该细条缝为中心线，平铺于平板之上。为使其平铺可以使用重物静压其上。之后用夹具将书页固定住，以使书页可以均匀承受缓慢增加的静态模拟拉力。一般情况下，夹具的位移速度不应大于5mm/s。
当书页所受外力F与书页长L的比值大于4.5N/cm，书页未从书背处脱落即可判断该胶订书刊的粘结强度合格。
6测试报告
本标准的测试报告应包括以下内容：a）样品来源、品种型号、生产批号；b）测试项目、测试日期、测试依据标准；测试结果；
其他需要报告的内容。
