YD/T 1685.1-2007800MHz CDMA数字蜂窝移动通信网网络管理接口技术要求 第1部分:智能网网管接口

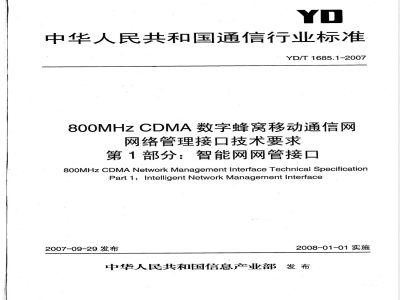

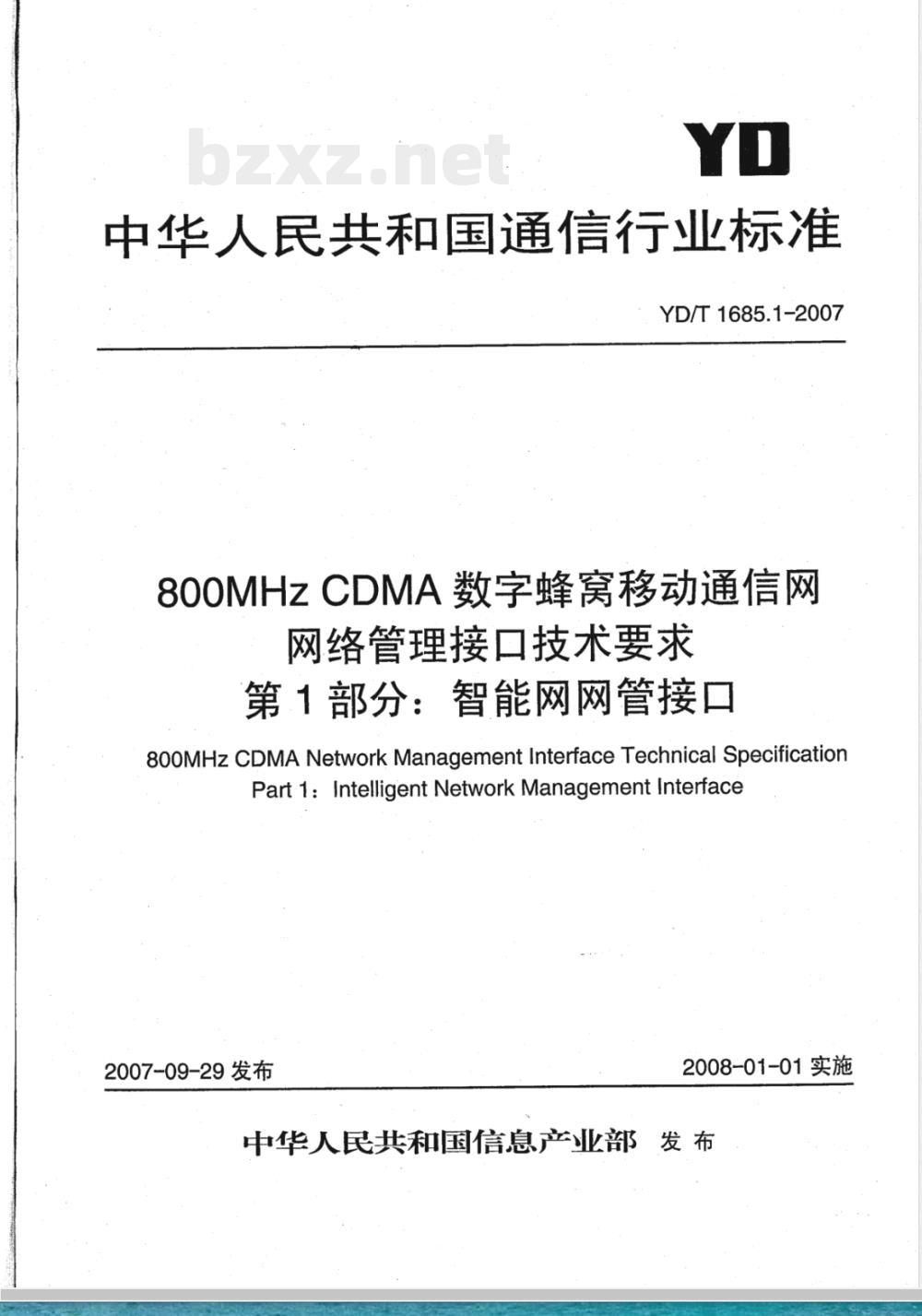

中华人民共和国通信行业标准
YD/T1685.1-2007
800MHzCDMA数字蜂窝移动通信网网络管理接口技术要求
第1部分：智能网网管接口
8ooMHzCDMANetwork ManagementInterfaceTechnicalSpecificationPart1:IntelligentNetworkManagementInterface2007-09-29发布
2008-01-01实施

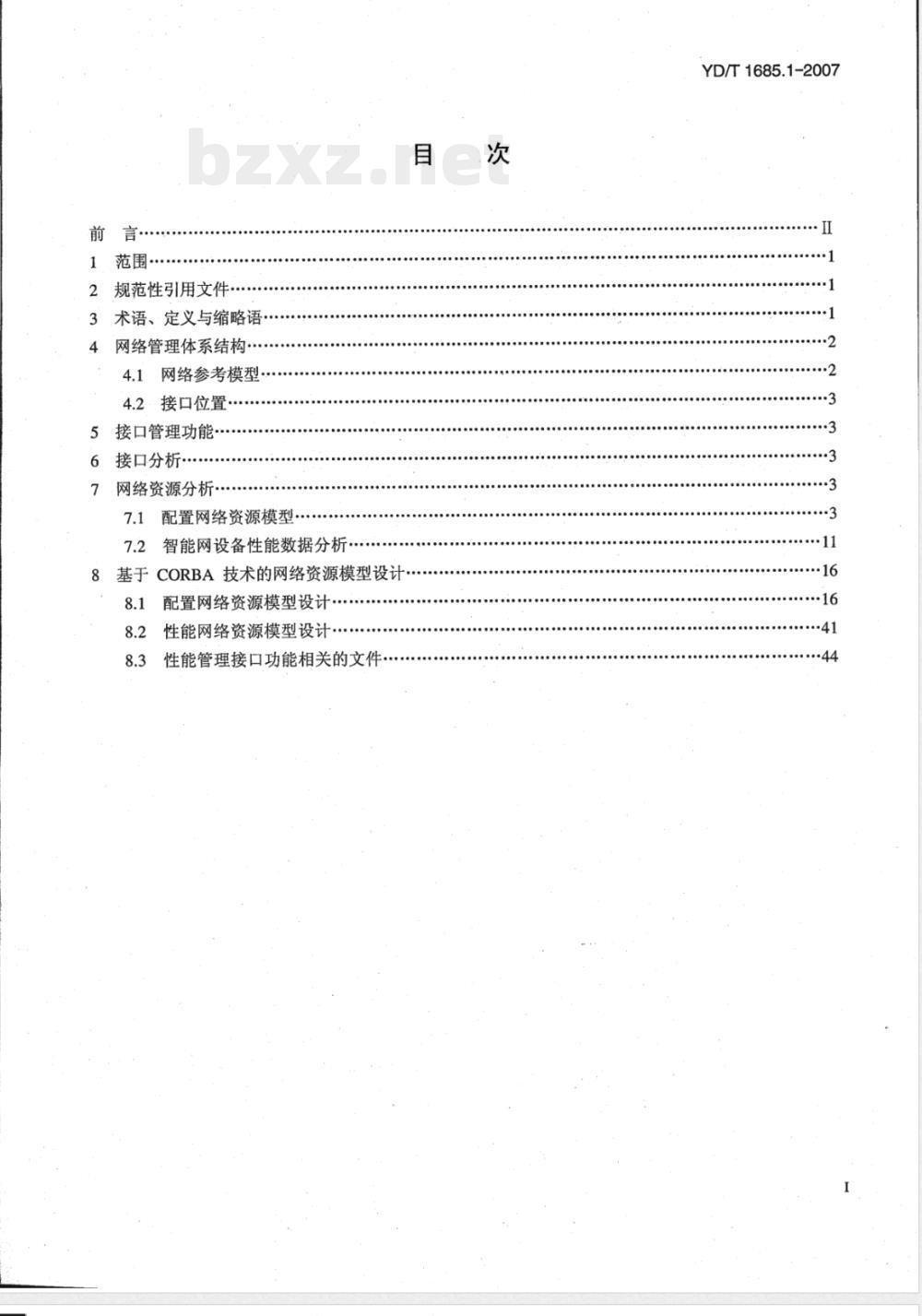

中华人民共和国信息产业部发布前言·
2规范性引用文件
3术语、定义与缩略语
网络管理体系结构…
4.1网络参考模型·
4.2接口位置
5接口管理功能
6接口分析
网络资源分析·
配置网络资源模型.
智能网设备性能数据分析·
8基于CORBA技术的网络资源模型设计配置网络资源模型设计
性能网络资源模型设计
性能管理接口功能相关的文件
YD/T1685.1-2007
YD/T1685.1-2007

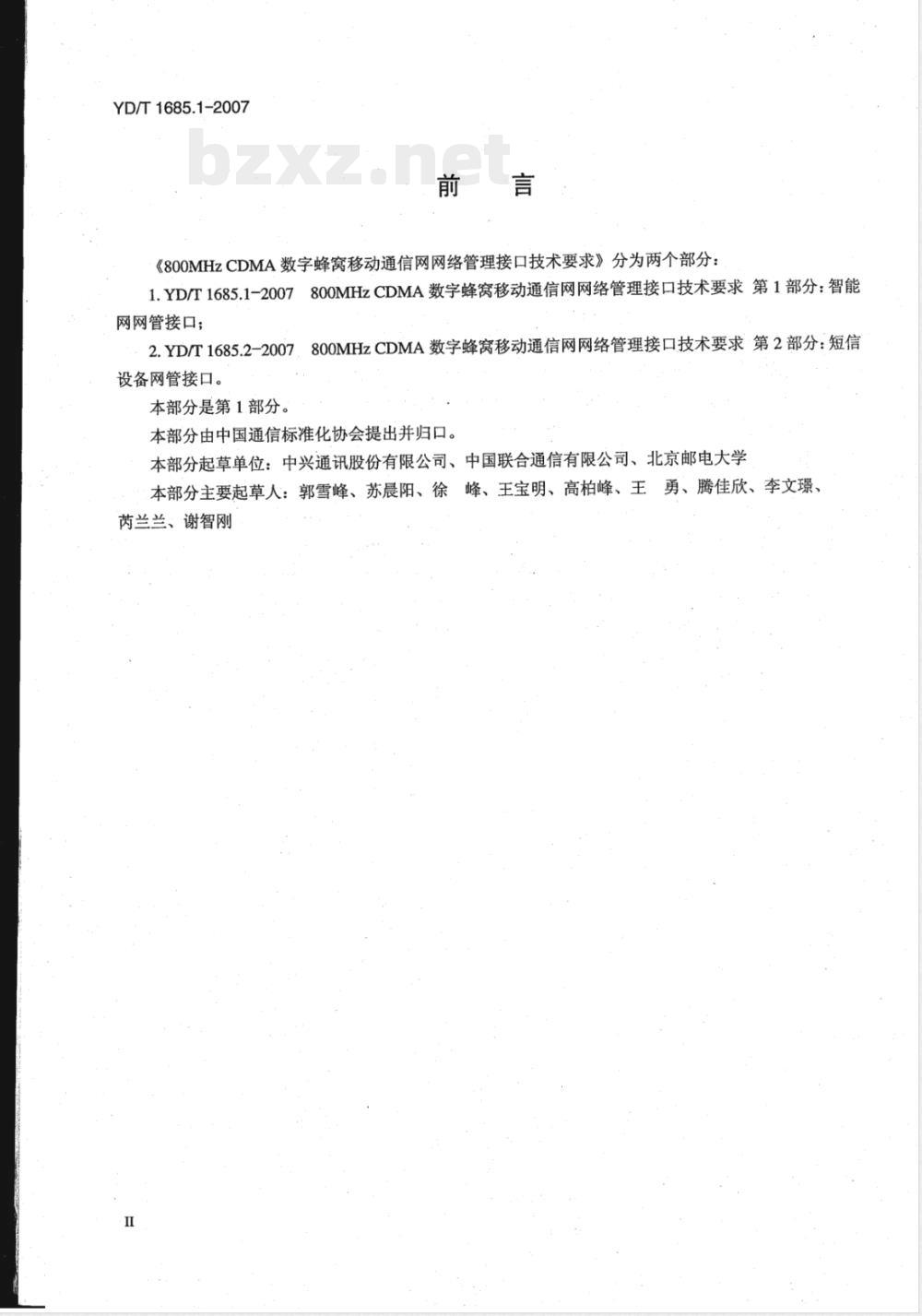

《800MHzCDMA数字蜂窝移动通信网网络管理接口技术要求》分为两个部分：1.YD/T1685.1-2007800MHzCDMA数字蜂窝移动通信网网络管理接口技术要求第1部分：智能网网管接口；
2.YD/T1685.2-2007，800MHzCDMA数字蜂窝移动通信网网络管理接口技术要求第2部分：短信设备网管接口。
本部分是第1部分。
本部分由中国通信标准化协会提出并归口。本部分起草单位：中兴通讯股份有限公司、中国联合通信有限公司、北京邮电大学本部分主要起草人：郭雪峰、苏晨阳、徐峰、王宝明、高柏峰、王勇、腾佳欣、李文璟、芮兰兰、谢智刚
YD/T1685.1-2007

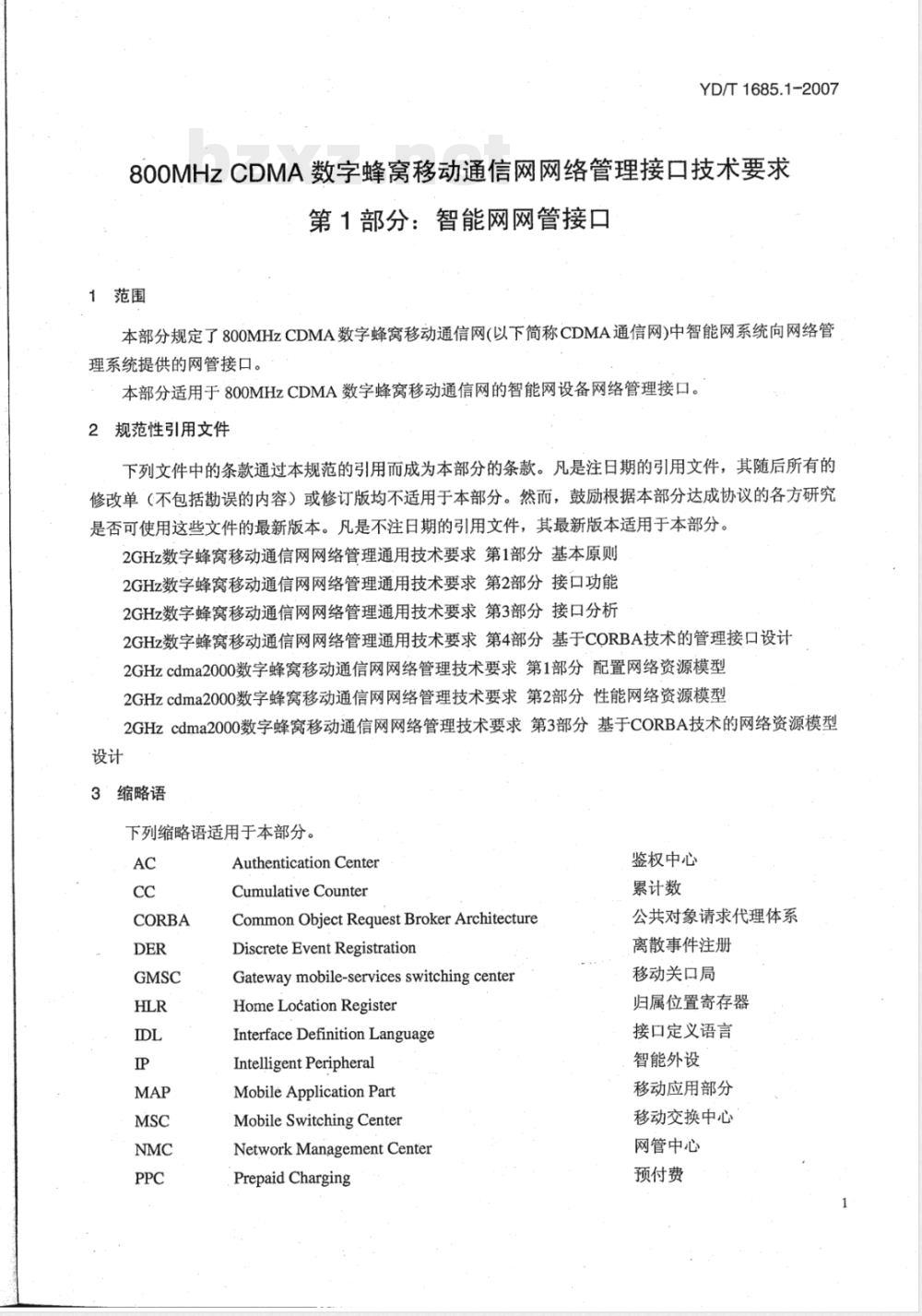

80OMHzCDMA数字蜂窝移动通信网网络管理接口技术要求第1部分：智能网网管接口
1范围
本部分规定了800MHzCDMA数字蜂窝移动通信网（以下简称CDMA通信网）中智能网系统向网络管理系统提供的网管接口。
本部分适用于800MHzCDMA数字蜂窝移动通信网的智能网设备网络管理接口。2规范性引用文件
下列文件中的条款通过本规范的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。2GHz数字蜂窝移动通信网网络管理通用技术要求第1部分基本原则2GHz数字蜂窝移动通信网网络管理通用技术要求第2部分接口功能2GHz数字蜂窝移动通信网网络管理通用技术要求第3部分接口分析2GHz数字蜂窝移动通信网网络管理通用技术要求第4部分基于CORBA技术的管理接口设计2GHzcdma2000数字蜂窝移动通信网网络管理技术要求第1部分配置网络资源模型2GHzcdma2000数字蜂窝移动通信网网络管理技术要求第2部分性能网络资源模型2GHzcdma2000数字蜂窝移动通信网网络管理技术要求第3部分基于CORBA技术的网络资源模型设计
3缩略语
下列缩略语适用于本部分。
AuthenticationCenter
Cumulative Counter
CommonObjectRequestBrokerArchitectureDiscreteEventRegistration
Gatewaymobile-servicesswitchingcenterHome Location Register
InterfaceDefinitionLanguage
Intelligent Peripheral
MobileApplicationPart
MobileSwitching Center
NetworkManagementCenter
Prepaid Charging
鉴权中心
累计数
公共对象请求代理体系
离散事件注册
移动关口局
归属位置寄存器
接口定义语言
智能外设
移动应用部分
移动交换中心
网管中心
预付费
YD/T1685.1-2007
ServiceCreationEnvironmentPointServiceControlFunction
Service Control Point
Service Data Function
Status Inspection
ServiceManagementAccessFunctionService Management Access PointService ManagementFunction
Service Management Point
Special Resource Function
ServiceSwitchingPoint
ServiceSwitchingPoint
VoucherCenter
Visit Location Register
Virtual Private Network
网络管理体系结构
网络参考模型
4.1.1CDMA智能网网络参考模型

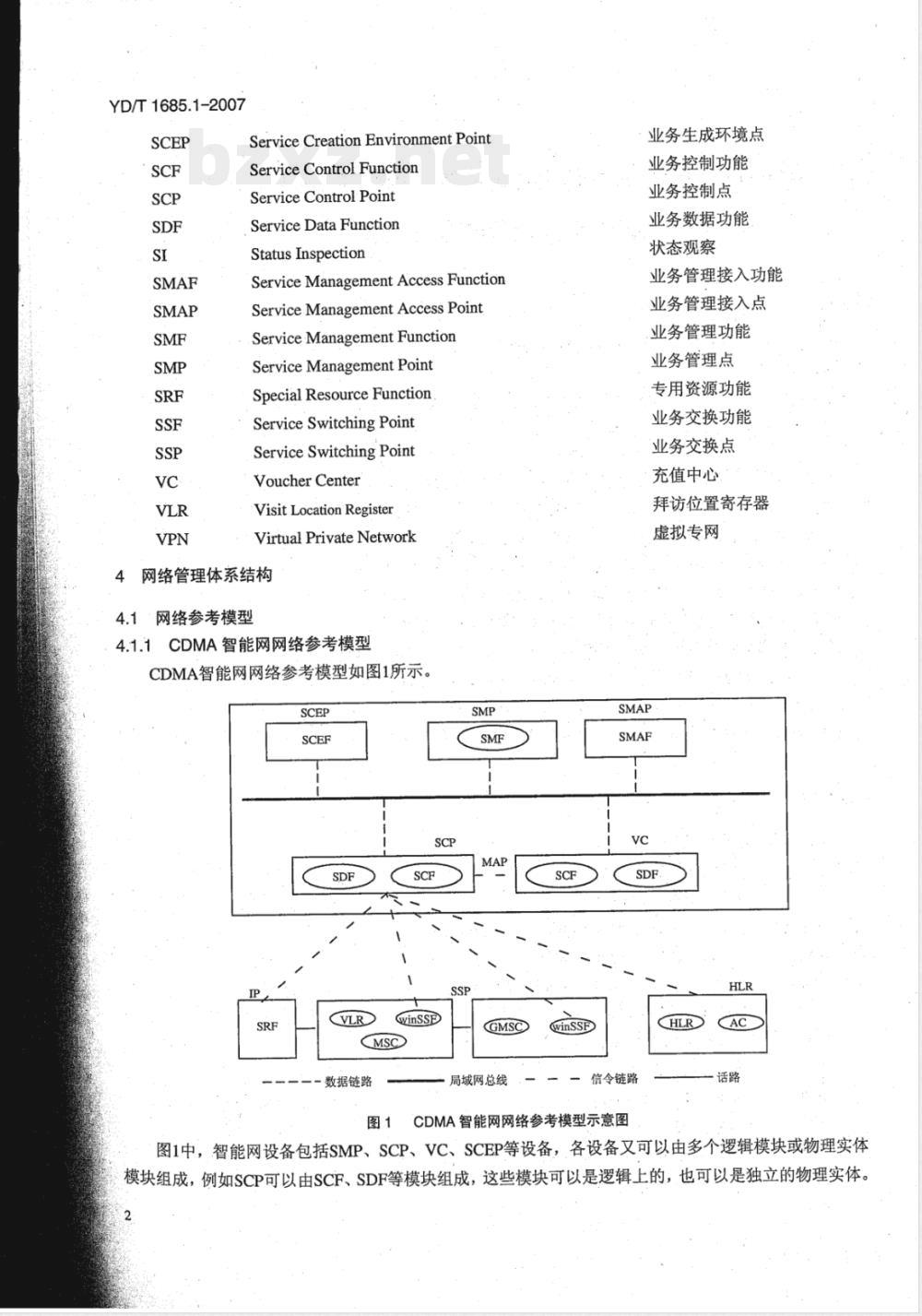

CDMA智能网网络参考模型如图1所示。SCEP
winsS?
数据链路
局城网总线
业务生成环境点
业务控制功能
业务控制点
业务数据功能
状态观察
业务管理接入功能
业务管理接入点
业务管理功能
业务管理点
专用资源功能
业务交换功能
业务交换点
充值中心
拜访位置寄存器
虚拟专网
信令链路
CDMA智能网网络参考模型示意图话路
图1中，智能网设备包括SMP、SCP、VC、SCEP等设备，各设备又可以由多个逻辑模块或物理实体模块组成，例如SCP可以由SCF、SDF等模块组成，这些模块可以是逻辑上的，也可以是独立的物理实体。各网络单元之间的通信使用TCP/IP协议组成局域网。YD/T1685.1-2007
智能网系统对外和CDMA通信网基础设备HLR、MSC/SSP、GMSC/SSP以及IP之间通过信令网连接，采用MAP协议进行通信。
4.2接口位置
本规范定义的接口为智能网系统与网管系统之间的接口，如图2所示。NMS
智能网网管接口
智能网系统
图2DMA通信网智能网网管接口位置智能网网管接口为智能网系统向网络管理系统提供的管理接口，通过该接口智能网系统向网络管理系统提供关于资源配置信息、告警信息及性能测量信息的上报，并接受网络管理系统的管理功能。补充说明：智能网系统提供接口的方式，有可能是直接设备客户端接口，或者通过归属OMC提供接口。5接口管理功能
参见《第三代移动通信网网络管理技术要求通用部分接口功能》。6接口分析
参见《第三代移动通信网网络管理技术要求通用部分接口分析》。7网络资源分析
7.1配置网络资源模型
7.1.1通用配置网络资源对象类分析在配置管理中，涉及到以下的网络资源管理对象类(1)Top
(2)SubNetwork
(3)ManagedElement
（4）ManagedFunction
（5）SignallingPoint
（6）SignallingLinkSetTP
（7)SignallingLinkTP
（8）ManagementNode
（9）InventoryUnit
（10）VsDataContainer
这些管理对象类的定义参见《第三代移动通信网网络管理技术要求cdma2000部分配置网络资源模型》。7.1.2智能网设备配置网络资源分析7.1.2.1概述
这部分管理对象类是智能网设备特有的配置网络资源对象类。YD/T1685.1-2007
Service Creation Environment PointService Control Function
ServiceControl Point
ServiceData Function
StatusInspection
ServiceManagementAccessFunctionService Management Access PointServiceManagementFunction
ServiceManagementPoint
Special Resource Function
Service Switching Point
Service Switching Point
Voucher Center
Visit Location Register
VirtualPrivateNetwork
4网络管理体系结构
网络参考模型
CDMA智能网网络参考模型
CDMA智能网网络参考模型如图1所示。SCEP
WinSSE
数据链路
局域网总线
业务生成环境点
业务控制功能
业务控制点
业务数据功能
状态观察
业务管理接入功能
业务管理接入点
业务管理功能
业务管理点
专用资源功能
业务交换功能
业务交换点
充值中心
拜访位置寄存器
虚拟专网
信令链路
CDMA智能网网络参考模型示意图A
图1中，智能网设备包括SMP、SCP、VC、SCEP等设备，各设备又可以由多个逻辑模块或物理实体模块组成，例如SCP可以由SCF、SDF等模块组成，这些模块可以是逻辑上的，也可以是独立的物理实体。2
各网络单元之间的通信使用TCP/IP协议组成局域网。YD/T1685.1-2007
智能网系统对外和CDMA通信网基础设备HLR、MSC/SSP、GMSC/SSP以及IP之间通过信令网连接，采用MAP协议进行通信。
4.2接口位置
本规范定义的接口为智能网系统与网管系统之间的接口，如图2所示。NMS
智能网网管接口
智能网系统
图2DMA通信网智能网网管接口位置智能网网管接口为智能网系统向网络管理系统提供的管理接口，通过该接口智能网系统向网络管理系统提供关于资源配置信息、告警信息及性能测量信息的上报，并接受网络管理系统的管理功能。补充说明：智能网系统提供接口的方式，有可能是直接设备客户端接口，或者通过归属OMC提供接口。5接口管理功能
参见《第三代移动通信网网络管理技术要求通用部分接口功能》。6接口分析
参见《第三代移动通信网网络管理技术要求通用部分接口分析》。7网络资源分析
7.1配置网络资源模型
7.1.1通用配置网络资源对象类分析在配置管理中，涉及到以下的网络资源管理对象类：(1)Top
(2)SubNetwork
(3）ManagedElement
（4）ManagedFunction
(5）SignallingPoint
（6）SignallingLinkSetTP
(7)SignallingLinkTP
（(8)ManagementNode
（9）InventoryUnit
（10）VsDataContainer
这些管理对象类的定义参见《第三代移动通信网网络管理技术要求cdma2000部分配置网络资源模型》。7.1.2智能网设备配置网络资源分析7.1.2.1概述
这部分管理对象类是智能网设备特有的配置网络资源对象类。YD/T1685.1-2007
7.1.2.2智能网设备网络资源对象类图智能网设备配置网络资源对象类包含关系如图3所示。SubNetwor
Managemen
VcFunction
说明：
SubSystem
Manage
SmpFunction
SignallingPoint
SignallingLinkSetTF
SignallingLinkT
ScpFunction
WvpnModule
PpcModule
图3智能网设备配置网络资源对象包含关系图（1）所有从SPModule中继承的***Module可以挂在SCPFunction下SpModul
（2）在智能网部分，可不实例化InventoryUnit对象，仅实例化子系统对象。智能网设备配置网络资源对象类继承关系如图4所示。ManagedFunction
Functiot
VcFunction
WypnModule
PpcModule
图4智能网设备配置网络资源对象继承关系图说明：SPMOUDULE为其他业务父类，从TOP继承。7.1.2.3智能网设备网络资源对象7.1.2.3.1ScP功能-ScpFunction4
7.1.2.3.1.1被管对象类描述
YD/T1685.1-2007
ScpFunction完成业务控制点SCP的所有逻辑功能。该对象从ManagedFunction对象继承而来。7.1.2.3.1.2属性描述
ScpFunction属性描述见表1。
表1ScpFunction的信息
scpFunctionId
workingMode
workingState
maxCaps
coverArea
relatedSmp
usageState
funcList
relatedOmc
totalMachine
maxNumSignLink2M
maxNumSignLink
numSignLink
numSignLink2M
serviceList
maxBhca
putIntoUseTime
中文名称
SCP标识符
工作模式
工作状态
最大CAPS
覆盖地区
归属SMP
使用状态
SCP上驻留的功能实体
归属OMC
集群方式下包含的机器
设计的2Mbit/s链路数
设计的64kbit/s链路数
SCP当前已配置的
64kbit/s信令链路数
SCP当前已配置的
2Mbit/s信令链路数
支持的智能网业务列表
设计的忙时BHCA值
投入使用时间
7.1.2.3.1.3可发送的通知描述
类型和
取值说明
Scpfunction对象的命名属性
字符串
网元的工作方式，可取值为：O：单机工作方整型
式：1：主从工作方式：2：集群工作方式整型
只在当工作方式为主从工作时有效，0：主用：1：备用
设计的最大CAPS数
SCP系统处理能力
SCP覆盖的省份
该SCP所属的SMP的网元标识(DN)表明网元是否在用
0：不用：
1：在用
字符串
字符串
SCP上驻留的功能实体序列，如SMF、SCF、集合，字符串的
SSF、SRF等
管理此SCP的OMC的标识符（DN)，若没有字符串
OMC，则该属性值为空。
该属性只在SCP工作方式为集群方式下存在整数
设计的SCP最大可支持的2Mbit/s信令链路数女整数
设计的SCP最大可支持的64kbit/s信令链路数|整数SCP当前已配置的64kbit/s信令链路数SCP当前已配置的2Mbit/s信令链路数SCP所支持的智能网业务的列表
一设计的最大BHCA值
SCP的处理能力一
设备投入使用的时间
ScpFunction可发送的通知描述见表2。表2ScpFunction可发送通知
中文名称
对象创建通知
对象删除通知
对象属性值改变通知
告警状态改变通知
变化的告警通知
清除的告警通知
新的告警通知
英文名称
notifyObjectCreation
notifyObjectDeletion
notifyAttributeValueChange
notifyAckStateChanged
notifyChangedAlarm
notifyClearedAlarm
notifyNewAlarm
字符串的序列
YD/T1685.1-2007
7.1.2.3.2SCP信令点功能
7.1.2.3.2.1被管对象类描述
SCP信令点信息由三个对象类来表示：信令点（SignallingPoint）、信令链路集终端点（SignallingLinkSetTP）、信令链路终端点（SignallingLinkTP）。这些类具有通用性，具体定义参见《第三代移动通信网网络管理技术要求cdma2000部分配置网络资源模型》。7.1.2.3.3SCP业务模块功能-SpModule7.1.2.3.3.1被管对象类描述
SpModule对象完成CDMA移动智能网节点中业务处理模块的所有逻辑功能，该对象不实例化，被其他具体业务模块对象继承。该对象从Top对象继承而来。7.1.2.3.3.2属性描述
SpModule属性描述见表3。
表3SpModule信息
serviceName
serviceDesc
maxNumUsers
userTraffic
maxCaps
中文名称
业务名称
业务描述
最大支持用户数
每用户话务量
设计每秒试呼数
7.1.2.3.3.3可发送的通知描述
该模块所支持的业务名称。
对该模块所支持的业务的详细描述可支持的该业务的最大用户数
设计的该业务每用户的话务量
设计的该业务的最大CAPS值
SpModule可发送的通知描述见表4。表4SpModule可发送通知
中文名称
对象创建通知
对象删除通知
对象属性值改变通知
告警状态改变通知
变化的告警通知
清除的告警通知
新的告警通知
7.1.2.3.4PPC业务模块功能-PpcModule7.1.2.3.4.1被管对象类描述
英文名称
类型和取值说明
字符串
字符串
浮点型
NotifyObjectCreation
NotifyObjectDeletion
notifyAttributeValueChange
NotifyAckStateChanged
NotifyChangedAlarm
notifyClearedAlarm
NotifyNewAlarm
PpcModule为PPC业务处理模块，完成PPC业务处理功能，该对象从SpModule对象继承而来。7.1.2.3.4.2属性描述
PpcModule属性描述见表5。
表5PpcModule的信息
ppcModuleld
中文名称
命名属性
该对象的命名属性，移动智能业务标识，与其业务键的取值相同
类型和取值说明
字符串
3可发送的通知描述
7.1.2.3.4.3
PpcModule可发送的通知描述见表6。中文名称
对象创建通知
对象删除通知
对象属性值改变通知
告警状态改变通知
变化的告警通知
清除的告警通知
新的告警通知
PpcModule可发送通知
英文名称
notifyObjectCreation
notifyObjectDeletion
notifyAttributeValueChange
notifyAckStateChanged
notifyChangedAlarm
notifyClearedAlarm
notifyNewAlarm
7.1.2.3.5WVPN业务模块功能-WvpnModule7.1.2.3.5.1被管对象类描述
YD/T1685.1-2007
WvpnModule为WVPN业务处理模块，完成wvpn业务处理功能，该对象从SpModule对象继承而来。7.1.2.3.5.2属性描述
WvpnModule属性描述见表7。
表7WvpnModule的信息
wvpnModuleld
中文名称
命名属性
7.1.2.3.5.3可发送的通知描述
WvpnModule可发送的通知描述见表8说明
该对象的命名属性，移动智能业务标识，与其业务键的取值相同表8
中文名称
对象创建通知
对象删除通知
对象属性值改变通知
告警状态改变通知
变化的告警通知
清除的告警通知
新的告警通知
7.1.2.3.6VC功能-—VcFunction7.1.2.3.6.1被管对象类描述
WypnModule可发送通知
英文名称
类型和取值说明
字符串
notifyObjectCreation
notifyObjectDeletion
notifyAttributeValueChange
notifyAckStateChanged
notifyChangedAlarm
notifyClearedAlarm
notifyNewAlarm
VcFunction完成充值中心的所有逻辑功能。该对象从ManagedFunction对象继承而来。7.1.2.3.6.2网元属性描述
VcFunction网元属性描述见表9。限定
