首页 > 国家标准(GB) > GB/T 17614.2-2008 工业过程控制系统用变送器 第2部分: 检查和例行试验方法
GB/T 17614.2-2008

基本信息

标准号: GB/T 17614.2-2008

中文名称:工业过程控制系统用变送器 第2部分: 检查和例行试验方法

标准类别:国家标准(GB)

标准状态:现行

发布日期:2008-07-28

实施日期:2009-02-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:1375005

标准分类号

标准ICS号:机械制造>>25.040工业自动化系统

中标分类号:仪器、仪表>>工业自动化仪表与控制装置>>N15调节仪表

关联标准

替代情况:替代GB/T 17614.2-1998

采标情况:IDT IEC 60770-2:2003

出版信息

出版社:中国标准出版社

页数:12页

标准价格:14.0 元

计划单号:20062759-T-604

出版日期:2009-02-01

相关单位信息

首发日期:1998-12-11

起草人:周雪莲、李涛、黄巧莉、刘进

起草单位:西南大学、中国四联仪器仪表集团等

归口单位:全国工业过程测量和控制标准化技术委员会

提出单位:中国机械工业联合会

发布部门:中国机械工业联合会

主管部门:中国机械工业联合会

标准简介

GB/T17614《工业过程控制系统用变送器》分为三部分,本部分为GB/T17614的第2部分。 本部分代替GB/T17614.2—1998《工业过程控制系统用变送器 第2部分:检查和例行试验导则》。GB/T 17614的本部分适用于具有符合GB/T 3369或GB/T 777的标准模拟电流输出信号或标准气压输出信号的变送器。其中所属试验的具体方法也可用于具有其他输出信号的变送器。 本部分与GB/T17614.2—1998相比,结构和内容都有较大改动,主要变化如下:———原第1章、第2章整合为第1章(GB/T17614.2—1998第1章、第2章;本部分的第1章);———增加了第2章“规范性引用文件”(本部分的第2章);———原第3章、第4 章变为了第4 章、第3 章(GB/T17614.2—1998 第3章、第4章;本部分的第4章、第3章);———增加了术语和定义的内容(GB/T17614.2—1998第4章;本部分的第3章);———性能试验部分的内容更加具体和细化(GB/T17614.2—1998第5章;本部分的第5章);———增加了试验报告和文件资料要求(本部分的第6章)。 GB/T 17614.2-2008 工业过程控制系统用变送器 第2部分: 检查和例行试验方法 GB/T17614.2-2008 标准下载解压密码:www.bzxz.net

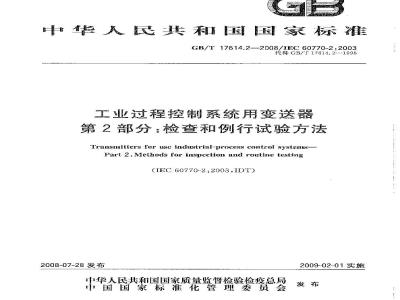

标准图片预览






标准内容

ICS 25.040
中华人民工和宝国家标准
GB/T 17614.2—2008/IEC 60770-2:2003代替CB/T17614.2---1998
工业过程控制系统用变送器
第2部分:检查和例行试验方法
Transmitters for usc industrial-process control syslems-Part 2: Methods for inspcction and routine testing(IFC 60770-2:2003,IDT)
2008-07-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施
GB/T 17614.2-2008/IEC 60770-2.2003前言
范国和目的
2规范性引用文件
3 术语和定义
试验的掘样
5性能试验
5.1试验条件
5.2预处理
5.4参比条件下的试验
5.5影响的影响
6试验报告和文件资料
GB/T 17614.22008/1EC 60770-2:2003GI3/T17614《二业过程控制系统用变送器》分为以下二部分:第1部分:性能评定方法;
第2部分:检查和例行试验方法,-第3部分智能变送器的评定方法。本部分为GB/17614的第2部分。
本部分等同采用TFC:60770-2:2003《工业过控制系统用变送器第2部分:检查和例行试验方法》英文版)。
根据GB/T1.1—2000毫标推化T.作导则第1部分:标准的结构和编写规则》,对IEC60770-2;2003进行了下列编辑性修政:
翩除了IEC60770-2:2003的前言;—-凡有\IEC60770\的地方改为\GB/T17614”;-用小数点“”代替作为小数点的逗号“,\,-对于IEC60770-2:2003引用的其他国际标准中有被等同采用为我国标准的,本部分用我国的这些国家标雅或行业标准代替对应的国际标准,其余未有等同采用为我国标推的国际标准,在木部分中均被直接引用。
本部分代誉GB/T17614.2—1998工业过程控制系统用变送器第2部分:检查和例行试验导则》本部分与GB/T17614.2一1998相比,结构和内察都有较大改动,主要变化如下:原第1章、第2章整合为第1章(GB/T17614.2一1998第1章第2章;本部分的第1章);增加了第2章“规范性引用文件”(本部分的第2章);原第3章,第4章变为了第4章、第3章(G13/T17614.2-1998第3章,第章;本部分的第1章、第3);
增加广术语和定义的内容(G13/T1761.4.2--1998第4章;本部分的第3章);性能试验部分的内容更加具体和细化(GB/T17611.2—1998第5章;本部分的第5章);增加了试验报告和文件资料要求(本部分的第6章)。本部分由中国机械工业联合会提出。本部分由全围T.业过程测登和控制标准化技术委员会(SAC/TC.124)归口。本部分负货越节单位:西南大学、中国四联仪器仪表集团。本部分参加起草单位:机械J业仪器仪表综合技术经济研究所、北京机械工业自动化研究所。本部分主要起草人;周雪莲,李涛、黄巧莉、刘进。本部分参加起草人:冯晓升、谢兵兵。本部分所代替标推的历欲版本发布情况为:GR/T 17614.2—1998。
GB/17614.2—2008/IEC60770-2.2003引言
GB/T17614的本部分所规定的检查和例行试验方法旨在供用广在产品验收测试过程中和(或)修理后验证产品是否完全达到用广制定的性能规范。本部分提供的方法主要适用于常规类型变送器的试验。对基于微处理器的仪表建立试验程序应参考GB/T19767。1范和目的
GB/T' 17614.2—2008/IEC 60770-2:2003工业过程控制系统用变送器
第2部分:检查和例行试验方法
GB/T17614的本部分适用于具有箱合GB/T3369或GB/T777的标准模拟电流输出信号或标准气乐输出信号的变送端。其中所述试验的具体方法也可用于具有其他输出借号的变送器。对于集成了传感器的各类变送器,可能需要参考其他特殊的IEC和ISO标准(例如化学分析仪、流量计等)。
GB/T17614的术部分旨在为变送器的检查利例行试验,例如验收试验和修理后的试验,提供技术方法。对于全性能试验,应采用GB/T176.14.1。判定验收合格与否的参数依据应由生产厂商用户协商确定,按照协商约定的试验不必由专业授权的实验室执行。2规范性引用文件
下列文件中的条款避过GB/T17614的本部分的引用而成为本部分的条款。是注日期的引用文件.其随后所有的修设单(不包勘误的内容)或修订版均不适用于本部分,然前,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文作,其最新版本适用于本部分。
GB/T77?2008工业自动化仪表用模拟气动信号(IEC60382:1991,IIDT)GB/T2900.56—2002电T术话自动控制(idtIEC60050-35I:1998)G3/T3369.1-2008过程控制系统用模拟信号第1部分:直流电流倍季(1EC50381-1:1982,IDT)GB/T17614.1一2008工业过程控制系统用变送器第1部分:性能评定方法(TEC60770-1:1999.)
GB/T18271.1一2000过程测量和控制装置追用性能评定方法和程序第1部分:总则(idt IEC 51298-1:1995)
GB/T18271.2一2000过程量和控制装置通用性能评定方法和程序第2部分:参比条件下的试验(idtIEC612982:1995)GB/T18271.3--2000过程测量和控制装置通用性能评定方法利程序第3部分:影响量影响的试验(idtIEC61298-3:1995)
GB/T18271.4--2000)过程测量和控制装置通用偿能评定方法部程序第4部分:评定报告的内容(idtTFC 61298-4:1995)
GB/T19767—2005基了微处理器仪表的评定方法(IEC/IS62098:2000,IDT)IEC60410:1973品质检查抽样计划和程序3术语和定义
GB/T2900.56—2002和GB/T182712000确的、以及下列定义适用于GB/T17614的本部分。
验收试验acceptance test
向买方证明装置符合合同规定要求的某些条件面进行的试验。GB/T17614.2---2008/1EC60770-2.20033.2
变量variable
其值可变且随常可测出其量或状态(例妇:温度、流量、速度信号等)3.3
信号igna
信号是有关·…个或多个变的若干个参数所载信息的物现变量的表现形式,3.4
范围range
所关注的参景具上、下限之间的数值区间。3.5
量程 span
给定范国的上、下限之间的代数差,3.6
tcst prucedurc
试验程序
进行鉴定之前,由生产厂商,试验方及买方(用户)其问拟定的有关将要进行的试验及其试验条件的陈述:
最大测量误差maximum measered errar每个测量点高于或低于标称的最人比误差或最人负误差3.8
回差hysteresis
每个测最点高于标称值的和低于标称值的输出谈数之间的最大差值。3.9
阶跃响应spspose
由输人变量的-次阶变化引起的变送器的输出变化的时间响应。3.10
影响量influencequantity
在装置可工作的环境条件下对测试参会产生影响的环境量。4试验的抽样
如果用\和生产厂商达成了协议,只进行抽样试验,推荐选择IFC6041.0:1973提出的拟样方法。抽样时,可由用户选定皴测试的变器,5性能试验
应逊行5.4和5.5中所试验,在某些情况下,用户可能不需要逃行每项试验。设置适当的预置条件,试验的顺序使试验的结果不会变前一个试验的影响。5.1试验条件
5. 1.1环境条件
温度范围;15℃~35℃;
相对湿度:4.5%--75%;
大气压力:86 kPa106 kPa;
电场:如荷关,标明其俏。
G路/T17614.22008/EC 60770-2:2003试验期间,允许环境温度的最人变化率为1℃/10min,但不能超过3℃/h。5.1.2供源条件
电源:
电压:±1%;
频率:±1%:
谐波失亮(交流电源):小于5%;纹波含量(直流电源):小于0.1%。气源:
压力:13%;
供气温度:环境温度二2C;
供气湿度:露点至少低于设备温度10℃;油的含量:重量小于1×10;
灰的含量:题粒不超过3m。
5.1.3负载条件
电动仪表:
电压输出信号为生产厂商规定的最小负载值;电流输出借号为生产厂商规定的最大负载值。气动仪表:
长8 m,内径4 mm的刚性管道,后接20 cm2的刚性气容,5.2预处理
预先给变送器供源足够长时间,至少不小于30min,以确保变送器工作温度稳定。5.3调整
应对用户与生产厂商协商确定的范用下限值、量程和阻尼作调整后进行例行试验(验收试验或修理后的试验),
5.4参比条件下的试验
5.4.1测量误差和回差
参比条件下的输人输出特性应在每一个力向上全范围的移动并逆行个循测量。为此,在全范内至少应分布五个测量点,其中应包括量程的0%和100%的值或接近量程的0%和100%的值(量程的10%以内)
注:对非线性输人和输出关系(例:平方规律)的仪表,选择的试验点应使输出值均勾分布在输出望程上。测量程序:
咨先,施加一个其值等于范围下限的输入信号,记录相应的输人和输出信值,然后缓慢无过冲增大输人信号到第一个测最点。经过足够长时间稳定后,记录相应的输入和输出信号值。在所有预先确定的测最点上重复以上操作直到输人信号值高于输入量程100%的点。该点测量后,缓慢无过冲减小输入信号,直到低于输人量程的100%,然后依次对所有其他测最点重复以上操作直到低于输人悬程(的点,从而结束测量循环,各测量点在每个上行程和下行程获得的输出信号值与相应的理想值之差,记录为测量误差:通常此误差以现想输出量程的分数表示,出此获得的所有误差值应列表表示(见表1)和图示(见图1),
GB/T 17614.2-2008/IEC 60770-2.2003表1
输出(登程的%)
上行程测误差
下行程盘误差
最大测量误差
典型测量误差
.-0.04
根据表1,可得最大测量误差是0.26%,最人回差是0.21%。将表1中的数据绘制于图1中。
5.4.2阶联响应
输出负载:
段大测量误差
大回差
箱入/兰程的%)
图典型测量误差
.电动变送器按生产厂商规定值或参考负载电阻并联个0.1μF的电容器:气动变送器为长 8 m,内径 4 mm的刚性管道,后接20 cm的刚性气容。測量程序:
施加相当丁输出量程80%的两个阶族,最好是从10%90%,然后从90%10为100
-对一阶跃应说明输出达到并保持在其稳态值程的1%内所需的时间。若有时滞、1升时间、时间常数和过冲(最程的百分数)应说明其最值。图2描绘了这些时间的定义并给出了.个正阶跃输人响应的示例。
注,如果因物理特性惑输人变母范鼠的篆故而难以产尘或记录一个精确的输人阶感,则本试验要求的动态特性应由广和生产」协婉定。在不涉及阶既响应的地方,可省略该验,输入信导点
输出明应
输出哟应
100%:
5.5影响量的影响
最祭稳定输出
产生需要轮出响应
的输入阶联信号
上升时阅
阶跟响应时间
建时间
最终稳态值
时间常效
塑立时间
GB/T17614.2--2008/IEC60770-2:2003时间
规定带宽一+1%
图2阶跃输入响应的两个示例
输入信号:如果变送器的输山能至少低于其范用下限值2%和至少商于其范围上限值2%,则5.5.1、5.5.2、5.5.3和5.5.4所述的试验可分别在输入信号为量程的0%和100%的条件下逝行。否5
GB/T 17614.2-2008/1EC 60770-2:2003则,应采用药为爱程5%和95%的输人信号较为合适。输出负载:电动变送器麻连接在最大额定输出负载(电流输出)。5.5.1供源变化
用户应使用选择的每一输人信号,测量供源发生下列变化(若此值较小,则采用生产厂商规定的值)时的输出的变化,并将输出变化以量程的百分数列入报告:电压变化:公称交流电压的--10%~-一15%,公称直流电压的于20%~一15%(参见GB/T18271.3--2000)(对两线制变送器,还必须考虑负载);气源压刃变化量:公称压的+10%~—15%(参见CB/T18271.3—2000)。5.5.2环境温度
用户应在下列每…坏境温度下,测量并观察输入信号为0%和100%时的输出信号的变化,并将结果列人试验报告:
a)20℃(参比);
b)生产厂商规定的最高工作温度;20 ℃;
d)生产厂商规定的最低工作度;e) 20 ℃。wwW.bzxz.Net
每-试验溫度公差应为士2℃,环境温度的变化率应小于1℃/min。在测量影响效应之前,应允许有足够的时间(通常3h)使变送器各部分的溢度稳定。输出变化应以输出量程的肖分数列入报告。注:仅在不莎及环温度影响的地方,可省略该试验。5.5.3过范围
在试验前,应测量输入值为心%和10心%时的输出值,然后将輪人增大牛产厂商规定的最人过粘囤值.施加过范围1rin后,输入应降低到公称范围下限值。再过5min利用与前述相同的输入确定观測到的输出变化。
差压变送器应在两个方间上进行过范围试验,试验方法与上述相同:首先是过范围超过范围上限值:然后是过范围低于范厨下限值。在衔·一疗向过范围庐确定的输出变化戚列人试验报告。愉出变化应以出量程的百分数表示:5.5.4静压
本试验应在正常工作时经受过程压力的变送器1进行(即此试验仅适用于差压变送器)在试验前,应测量输人值为0%和100%时的输出值。将压力从大气压力变化到仪表大下作压力。对于某些变送器,本试验还要求在低于大气压力的情况下,利用与前述相同的输人确定观测到的输变化,
注:对于差压变送暴除零差压外,很难划输人信号进行静压测试,如乐要求必须加愉人信导逃行谢量,建议由生产厂商和用户另行协商。
输山变化应以输出量程的百分数表示,6试验报告和文件资料
试验完域之后,应编写一份完整的评价试验报告,试验报告一-般应包含以下部分:a)标页
仪器的名称、类型和编鸟;
2)生厂滴的名称;
3)实验室的名称和地址;
评定人员和其第一贡任人的姓名和签名:4)
5)报告的编号和颁发口期。
b)前言
试验的目的;
生产厂商的名字和地址:
GB/T17614.2—2008/IEC 60770-2:2003仪表的规格、类型、序列号和生产日期(战最终装配月期);简略描述仪表、传感器的类型和数量、测量范围、记录力法、测量时间间隔、信息最条款数、供源和能源消耗;
试验的周期和年份:
6)试验的方法和省略的或变更的试验方法。结论和试验结果
1)根据试验结果利其他定性发现,总结出适用性的结论和注意享项;2)按试验的先后将所有试验结果列入表格,试验报告颁发后,用户应保存试验期间所有有关测量的原始文件至少2年,GB/T 17614. 2-2008
中华人共和国
国家标祚
工业过程控制系统用变送器
第2部分:检查和例行试验方法
GB/T 17614.2—2008/IEC 60770-2:2003中国标锥出版社出版发行
北京复兴门外三果河北街16号
邮政继码:100045
网址 spc. net. cn
电话:6852364668517548
中国标谁出版社案室岛印嗣」印刷各地新华书店经销
元本880×1230/16
印张 0.75字数17于字
2008年11月第一版
,2008年11月第一次印刷
书号:15506G·1-34466
如有印發差错
由本社发行中心调换
版权专有侵权必究
举报电话:(010)68533533
2002-0209
1/8002
