本标准规定了地毯在控制的实验室条件下，以水平位置暴露于小火源时的表面燃烧性能试验方法。本标准适用于各种组织结构和纤维组分的地毯。本标准规定试样处于水平位置，其试验结果不适用以其他位置使用的地毯的燃烧性能。本方法仅用于在控制的实验室条件下，地毯材料或组合系统对热和火焰的反应性能评定，而不能用于对地毯在实际着火条件下的易燃性的评价或规定。在贸易中，按照ISO 2859抽样方案进行抽样，本方法可以作为一种满意的试验手段在商品验收试验中广泛应用。 GB/T 11049-2008 地毯燃烧性能 室温片剂试验方法 GB/T11049-2008 标准下载解压密码：www.bzxz.net

ICS 59. 080. 60
中华人民共和国国家标准
GB/T11049—2008/IS06925.1982代替GB/T11049--1989
地毯燃烧性能
室温片剂试验方法
Burning behaviour of carpets-Tablet test at ambient temperature(ISO 6925 :1982, Textile floor coverings--Burning behaviour-Tablet test at ambient temperature,IDT)2008-06-16发布
中华人民共和国国家质量监督检验检疫总局陈保
中国国家标准化管理委员会
2009-03-01实施
GB/T 11049—2008/ISO 6925:1982本标准等同采用ISO6925：1982&纺织品铺地物在室温条件下的片剂试验》（英文燃烧性能
版）。本标难相对于ISO6925：1982主要做了如下编辑性修改：依据我国地毯分类命名标推,将标准名称中“铺地纺织品”改为“地題”；删除ISO6925：1982的前言；
一增加本标准的前言；
作为小数点的“，”改为小数点“”。本标准是对GB/T11049一1989《铺地纺织品燃烧性能在室温下片剂试验》的修订。与GB/T11049—1989相比主要变化如下：增加规范性引用文件；
一将结果表示中\试验结果以八块试样的平均值和最大值表示\改为按国际标雅表述“试验结果成以舞块试群最大损毁长度表示”。本标准由中国轻工业联合会提出。本标准由全国地毯标准化技术委员会归口。木标雅起草单位：中国工艺美术协会地毯专业委员会、天津市地毯研究所、威海市山花地毯集团有限公司、威海海马地毯有限公司。本标谁主要起草人：武趣雯、陈贵生、马志军张波。本标难所代替标准的历欲版本发布情说为： GB/T 11049 -1989。
1范围
GB/T 11049—2008/ISO 6925:1982地毯燃烧性能室温片剂试验方法本标准规定了地毯在控制的实验室条件下，以水平位置暴露于小火源时的表面燃烧性能试验方法。本标准适用于各种组织结构和纤维组分的地毯。本标雅规定试样处于水平位置，其试验结渠不适用以其他位置使用的地题的燃烧性能。本方法仅用于在控制的实验室条件下，地毯材料或组合系统对热和火焰的反应性能评定，而不能用于对地毯在实际着火条件下的易燃性的评价或规定。在宽易中，按照ISO2859抽样方案进行抽样，本方法可以作为一种满意的试验手段在商品验收试验中广泛应用。2规范性引用文件此内容来自标准下载网
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。QB/T1087机制地毯物理试验的取样和试样的截取法（QB/T1087--2001，eqVISO1957：1986)
1SO139纺织品的调试和试验用标准大气ISO2589计数抽样操作程序和表格3原理
在规定条件下，将水平位置的试样暴露在小火源即六亚甲基四胺片剂（以下简称片剂)的作用中，并测量试验后的损毁长度和火焰延时间。4设备和材料
4.1试验箱：内部尺寸为300mm×300mm×300t1m，由硬质耐火绝缘板制成，具有与石棉水泥板相似的耐热性能，厚度不小于6mm。箱顶散开，并有一块用同一材料制成的可移动底板，结合处密接。注：能给出相间结果的其他试验箱体均可便用，4.2方形金属板：230mm×230mm，厚（6.5±0.5）mm，中间开-个直径为205mrml的圆孔。4.3干燥器：存放片剂及干燥试样。建议使用变色硅胶作为干爆剂。4.4烘箱：应有通风和恒温控制。箱内温度为(105士2)亡。4.5手套聚乙烯、丙烯和橡胶手套均可。4.6钢尺分度值为毫米。
4.7吸尘器：与试样接触的所有表面应平整光滑。4.8实验室通风橱：容积约2m，密闭，试验时排风装置能关闭，通风橱的前面或一个侧面应装有供观察试样用的玻璃窗。
4.9片剂：为六亚甲燕四胺（商品名为乌洛托品）扁平片剂，每片质量为（150士5）mg，直径为6mm。注：片剂贮存于干燥器内，可减少点燃时破裂的现象。4.10计时器：可选用秒表。
GB/T11049--2008/ISO6925:19825试样和调湿
5.1取样和试样截取
按QB/T1087的规定截取试样。
5.2试样尺寸和数量
每个样品上至少截取八块试样，尺寸为230mm×230mm，允差±3mm。5.3村垫
衬垫的使用不作规定，如果有关双方认可，则本方法可用于评定地毯和衬垫的组合效果。5.4试样调湿
用吸尘器清洁试样，除掉绒头上的散绒毛等杂物。按具体情况选用下述方法之一调湿试样，试样应单个，毯面朝上放置，或按有关双方认可的方法进行：
a法：采用15O139中规定，试样在温度（20土2）℃，相对湿度（65土4）%的标准大气中放置24h，然后聆出放人密封容器内：
b法：将试样放在（105土2)℃的烘箱内烘2h后，把或样移入干燥器内直至达到室温。注：b法调湿的试样更严格，法调避的试样更现实，方祛选择应按具体情况而定。6试验程序
6.1应在温度10℃~30℃，相对湿度20%~65%的大气中进行试验。6.2将试验箱放入通风内，关闭排风装置。6.3戴上手套从调大气或干燥器中取出一块试样，对绒头试样，需沿逆绒头倒伏方尚将绒头刷至直立。
6.4将试样使用面朝上平放在试验箱底板上，将金属板放在试样上，四边与试样对齐。6.5取一片剂平放在试样中心，用点燃的火柴或点火器的火焰与片剂表面轻轻接触，点燃片剂。如需计时应启动秒表，往意切勿以点燃的火柴和点火器的火焰接触到试样。试样从容器或干燥器中取出至片剂点燃相隔的时间应控制在2min以内，如超过2min应另取试样按 6.3~6.5重新试验。
如点燃时片剂破裂，则试验结果无效。6.6点燃的火焰或任何蔓延的火焰燃烧至熄灭，让有焰或无焰燃烧蔓延至金属板孔的任何-一边缘，如达到以，上两个条件之一时，即为试验终止，立即停止计时，开启通风橱的排风装置，排除烟等及有毒气体。
6.7用钢尺测试样的中心至损毁区边缘的最大距离，单位为毫米（mm）。6.8取出试样，清除试验箱内底板上的残渣。各次试验之间要有足够时间以便试验箱冷却至室温±5 ℃。
6. 9按 6. 4~6. 8 规定的方法重复进行其余的七块试样。6.10如需要，用计时器以秒计测量片剂点燃火焰或无焰燃烧延至金属板孔边缘的时间。7结果的表示
试验结果应以每块试样的最大损毁长度(mm)表示。8试验报告
试验报告应包括以下内容：
a）说明试验是按本标准进行的；2

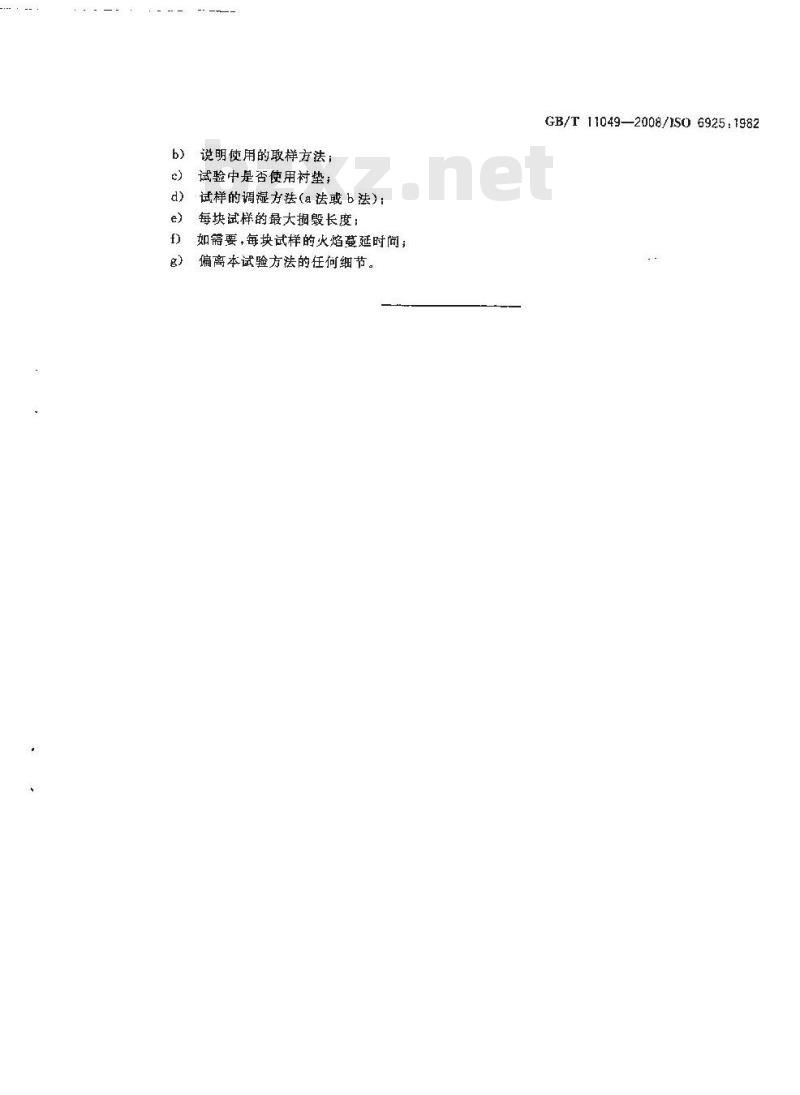

说明使用的取样方法；
试验中是否使用衬垫；
试样的调凝方法（a法或b法）：每块试样的最大揭毁长度：
如需要，每块试样的火焰蔓延时间；偏离本试验方法的任何细节。
GB/T 11049—2008/1SO 6925:1982GB/T 11049-2008
中华人民共和国
国家标准
地毯燃烧性能室温片剂试验方法GB/T 11049-—2008/ISO 6925:1982中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spe. net. cn
电话：6852394668517548
中国标推出版社泰皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数7千字2008年9月第一次印刷
2008 年 9 月第一版
书号：155066·1-33316定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
6861926905178008-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
