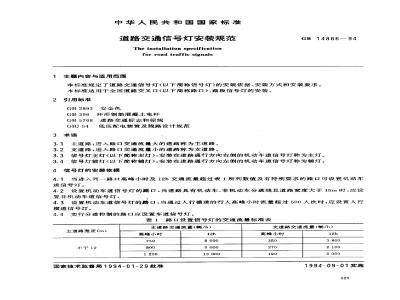

中华人民共和国国家标准
道路交通信号灯安装规范
The installation specificationfor road traffic signals
主题内容与适用范围
GB 14886-
本标准规定了道路交通信号灯(以下简称信号灯)的安装依据、安装方式和安装要求。本标准适用于全国道路交叉口(以下简称路口)、路段信号灯的安装。2引用标准
GB2893安全色
GB396环形钢筋混凝土电杆
GB5768道路交通标志和标线
低压配电装置及线路设计规范
3术语
3.1主道路:进人路口交通流量大的道路称为主道路。3.2支道路:进入路口交通流量小的道路称为支道路。3.3信号灯主灯(以下简称主灯):安装在道路通行方向右侧的机动车道信号灯称为主灯。3.4信号灯辅灯(以下简称辅灯):安装在道路通行方向左侧的机动车道信号灯称为辅灯。信号灯的安装依据
4.1当进入同一路口高峰小时及12h交通流量超过表1所列数值及有特别要求的路口可设置机动车道信号灯。
4.2设置机动车道信号灯的路口,当道路具有机动车、非机动车分道线且道路宽度大于15m时,应设置非机动车道信号灯。
4.3设置机动车道信号灯的路口,当通过人行横道的行人高峰小时流量超过500人次时,应设置人行横道信号灯。
4.4实行分道控制的路口应设置车道信号灯。表1路口设置信号灯的交通流量标准表主道路宽度(m)
小芋10
主道路交通流量(辆/h)
高蜂小时
国家技术监督局1994-01-29批准12h
支道路交通流量(辆/h)
高峰小时
1994-09-01实施
主道路宽度(m)
大于10
GB 14886--94
续表1
主道路交通流量(辆/h)
高蜂小时
支道路交通流量(辆/h)
高峰小时
注:①大于表中交通流量按小客车计算。其他车辆应折算为小客车当量。换算系数参见附录A(补充件)。②大于12h交通流量为7时~19时的交通流量。4.5在路口间距大于500m、高峰小时流量超过750辆及12h流量超过8000辆的路段上,当通过人行横道的行人高峰小时流量超过500人次时,可设置人行横道信号灯及相应的机动车道信号灯。5信号灯的安装方式
5.1信号灯的安装方式种类
5.1.1悬臂式(参见图1)。
图1悬臂式安装示意图
5.1.2柱式(参见图2)www.bzxz.net
5.1.3门式(参见图3)。
GB14886-94
图2柱式安装示意图
图3门式变车道信号灯安装示意图5.1.4附着式(参见图4)。
5.1.5中心悬挂式(参见图5)。
5.2机动车道信号灯的安装方式
GB14886-
图4附着式安装示意图
图5中心悬挂式安装示意图
5.2.1机动车道信号灯应安装主、辅灯。一般情况下可采用悬臂式双面安装。5.2.2杭动车道信号灯一般采用横向安装。横向安装时,信号灯灯色排列顺序由道路中心线向路缘方向应为红、黄、绿。竖向安装时,信号灯灯色排列顺序由上向下应为红、黄、绿。5.3非机动车道信号灯的安装方式5.3.1非机动车道信号灯一般采用附着式安装。在机动车道和非机动车道间的隔离带宽度大于2m时可采用悬臂式或柱式安装。
5.3.2.非机动车道信号灯应采用竖向安装。信号灯灯色排列顺序由上向下应为红、黄、绿。5.4人行横道信号灯的安装方式
5.4.1人行横道信号灯可采用柱式附着式安装。5.4.2人行横道信号灯应采用竖向安装。信号灯灯色排列顺序为上红、下绿。5.5车道信号灯的安装方式
5.5.1车道信号灯可采用感臂式、门式安装。5.5.2同时使用车道信号灯和机动车道信号灯时,车道信号灯应安装在机动车道信号灯的下面。红型信号灯和变车道使用的车道信号灯应正对所控的车道。车道信号灯排列顺序应与车道实际位置顺序628
一致。
6信号灯安装
6.1信号灯安装位置
GB 14886—94
6.1.7选择信号灯在路口安装位置的基本原则6.1.1.1信号灯前方信号灯光轴线左右20°的范围内不得有影响信号显示的遮挡物。信号灯前20m的路肩上不要有影响信号显示的树本或其他高于信号灯下沿的遮挡物。6.1.1.2信号灯背面不要有彩灯、广告牌等易与信号灯灯色产生混淆的物体。6.1.2机动车道信号灯在路口的安装位置6.1.2.1机动车道信号灯采用悬臂式安装时,灯杆应设置在进入路口停止线前方0.5m至2m道路右侧的路肩上。灯杆距路缘的距离为0.3m至2m(参见图6)。图6信号灯在路口的安装位置
6.1.2.2机动车道和非机动车道之间具有宽度大于1m的隔离带的路口,信号灯灯杆应设置在隔离带上(参见图7)。
GB 14886—94
图7具有隔离带路口信号灯安装位置·图例
机动车道信号灯
非机动车道号灯
人行横道信号灯
6.1.2.3机动车道信号灯采用中心悬挂式安装时,信号灯应安装在路口的中心位置。6.1.3非机动车道路信号灯在路口的安装位置6.1.3.1非机动车道路信号灯附着在机动车道路信号灯灯杆上时,不再另选安装位置。6.1.3.2机动车道信号灯灯杆设在隔离带上时,当隔离带宽度小于2m时,非机动车道信号灯可附着在机动车道信号灯灯杆上,隔离带宽度大于2m,小于4m时,可借用机动车道信号灯灯杆悬挂非机动车道信号灯,非机动车道灯信号灯不应越过隔离带上空:隔离带宽度大于4m.时,应单独设立非机动车道信号灯灯杆。该灯杆应设置在进入路口停止线前方0.5m至2m非机动车道左侧的隔离带上。6.1.4人行横道信号灯在路口的安装位置6.1.4.1人行横道信号灯灯杆应设置在人行横道两端,距路缘的距离为0.3m至2m的路肩上。6.1.4.2具有隔离带的路口,当人行横道长度超过40m时,可在隔离带上加设人行横道信号灯。6.1.5畸形路口信号灯的安装位置畸形路口信号灯的安装位置应参照6.1条款的规定因地制宜地选择。6.2信号灯的安装高度
6.2.1由信号灯灯具的低点至路面的垂直距离规定为信号灯的安装高度。6.2.2机动车道信号灯的安装高度为4.5m至7m。6.2.3非机动车道信号灯的安装高度为2.5m至3m6.2.4
人行横道信号灯的安装高度为2m至2.5m。6.3信号灯的悬臂长度
6.3.1由信号灯灯杆至信号灯灯具最远点的距离规定为信号灯的悬臂长度。6.3.2机动车道信号灯悬臂长度为2.5m.3m、4m、5m。6.3.3非机动车道信号灯悬臂长度为1.5m、2m、2.5m.3m。6.4信号灯灯具的安装方位
6.4.1机动车道信号灯灯具的安装方位,应为使黄色信号灯光轴线指向前方距灯具水平距离50m,该灯具所控机动车道中心点距路面高度1.6m处。6.4.2非机动车道信号灯灯具的安装方位,应为使黄色信号灯光轴线指向前方距灯具水平距离25m,该灯具所控非机动车道中心点距路面高度1.6m处。6.4.3人行横道信号灯灯具的安装方位,应为使灯具正对人行横道。630
6.5信号灯灯杆
6.5.1机动车道信号灯灯杆
GB14886--94
6.5.1.1机动车道信号灯灯杆,可使用钢管灯杆或钢筋混凝土灯杆。6.5.1.2钢管灯杆一般可采用外径为121mm至$160mm、壁厚为4.5mm至6mm长6m的钢管。杆体距地面1m至1.4m处可留有400mm×800mm的接线端于排孔。孔的上方应焊接防水檐。可使用3mm厚的钢板作盖板,用螺钉固定在杆体上。安装灯具处应留有$30mm左右的出线孔。出线孔应配有橡胶扩套,出线孔下方应焊接电缆线回水弯挂钩。灯杆顶部应安装塑料或铸铁防水管帽。灯杆底部应焊接固定法兰盘。法兰盘可使用直径为$400mm,厚度为10mm的钢板。法兰盘与杆体之间应均匀焊接6块直角三角形加强筋。
6.5.1.3钢筋混凝土灯杆应符合GB396的规定。一般可采用长度为8m或10m的灯杆。电缆线地下敷设时,钢筋混凝土灯杆地面下30cm处应留有$60mm左右的进线孔,地面上安装灯具的位置应留有50mm左右的出线孔,进线孔与出线孔应有电缆线保护套管。6.5.2非机动车道信号灯灯杆可采用4m长钢管,参照6.5.1.2条款的有关规定执行。6.5.3人行横道信号灯灯杆可采用公称口径80mm、长2m的水、煤气输送钢管制作。灯杆底部应焊接固定法兰盘。法兰盘可使用直径为$300mm、厚度为10mm的钢板。法兰盘与杆体之间应均匀焊接6块直角三角形加强筋。
6.5.4信号灯灯杆的颜色
信号灯灯杆(镀锌钢管灯杆除外)距地面1.2m以下应涂以宽20cm红、白相间的油漆色环。色环的颜色应符合GB2893的规定。距地面1.2m以上部分,镀锌钢管、钢筋混凝土灯杆不涂色,钢管灯杆应涂以灰色油漆。
6.5.5信号灯灯杆的安装
6.5.5.1钢管灯杆应采用地锚混凝土式基础。机动车道信号灯灯杆混凝土基础体积一般为100cm×100cm×100cm。地脚螺栓可使用长1250mm、直径为g20mm的圆钢制作。上端为长50mm,M20mm的螺纹,下端为长20cm、夹角小于60°的折弯。地脚螺栓焊接在下法兰盘上,露出50mm长的螺纹。人行横道信号灯灯杆混凝土基础体积-一般为50cm×50cm×50cm。可使用符合GB799规定的长300mm至500mm的M16mm地脚螺栓。地脚螺栓焊接在下法兰盘上,露出40mm的螺纹。预埋穿线管内径应大于50mm,弯曲角度应大于120(参见图8)。631
GB14886—94
图8钢管信号灯灯杆基础示意图
混避土
保护地线
6.5.5.2使用钢管信号灯灯杆时,应安装保护地线。保护地线可使用规格为40mm×4mm的镀锌扁钢制作。保护地线可沿穿线地沟敷设,焊接到每个钢管灯杆的地脚螺栓上。焊接处应刷沥青油防腐。保护地线接地电阻应小于10Q。
6.5.5.3钢筋混凝土灯杆般采用直埋式安装。埋入地下的深度应大于1.8m。6.5.5.4信号灯灯杆安装时应保证杆体垂直。倾斜度不得超过杆体长度的1%。6.6悬臂、支撑臂、拉杆及固定件6.6.1悬臂、支撑臂可便用公称口径70mm的水、煤气输送钢管制作。悬臂长度应根据道路宽度情况选择。悬臂与灯杆连接端可焊接固定角钢。悬臂下面可留有个25mm×50mm长圆形进线孔、两个25mm圆形出线孔。
6.6.2拉杆可使用外径为$16mm的圆钢制作。拉杆的一端可配有可调距离的螺旋扣。6.6.3悬臂长度不大于3m时可单独使用下支撑臂或上拉杆。悬臂长度大于3m时应同时使用下支撑臂和上拉杆。下支撑臂与悬臂间的夹角为30°至40°。上拉杆与悬臂间的夹角为20°至30°。6.6.4悬臂、支撑臂可使用抱箍、抱箍座与灯杆连接固定。拉杆与灯杆、拉杆与悬臂、支撑臂与悬臂可使用夹板连接固定。安装时使用的固定螺栓、螺母、垫圈应使用镀锌件并用弹簧垫阈压紧(参见图9~一10)。632
GB 14886—94
抱箍座
图9横臂安装示意图
支撑情
图10悬臂、支撑臂用夹板固定示意图横臂
6.6.5悬臂、支撑臂外壁应涂以与灯杆颜色相同的灰漆或镀锌。拉杆、抱箍座、夹板应镀锌或涂以与灯杆颜色相同的灰漆。
6.7电缆线的敷设
6.7.1电缆线的选择
6.7.1.1电缆线应使用芯线标称面积不小于1.2mm的铜芯、塑料绝缘、塑料护套电缆线。每根电缆线可留有1股至4股备用芯线。
6.7.1.2同一根电缆线两端应套有相同标号的识别套管。芯线塑料绝缘层同色时,每股芯线的两端应套有相同标号的识别套管。
6.7.2地下电缆线的敷设
6.7.2.1一般情况下信号灯使用的电缆线采用地下敷设。地下敷设的电缆线不得有接头。每根电缆线应留有2m至4m的余量。
