ＧＢ／Ｔ１３５７６《锯齿形(３°、３０°)螺纹》分为四个部分，本部分为ＧＢ／Ｔ１３５７６的第２部分。本部分代替ＧＢ／Ｔ１３５７６．２—１９９２《锯齿形(３°、３０°)螺纹 直径与螺距系列》。 ＧＢ／Ｔ１３５７６的本部分规定了锯齿形螺纹的直径与螺距组合系列。其牙型符合ＧＢ／Ｔ１３５７６．１的规定。本部分适用于一般用途的机械传动和紧固锯齿形螺纹连接。 本部分与ＧＢ／Ｔ１３５７６．２—１９９２相比，主要技术性变化为：在标准系列表内增加了１０个第三系列直径。 GB/T 13576.2-2008 锯齿形(3°、30°)螺纹 第2部分：直径与螺距系列 GB/T13576.2-2008 标准下载解压密码：www.bzxz.net

[正版】 GB 13576.2-1992bZxz.net

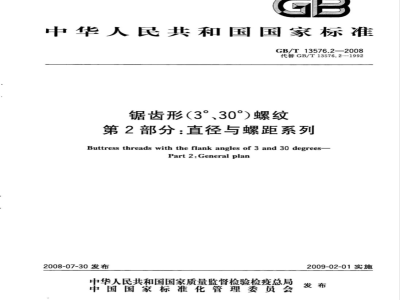

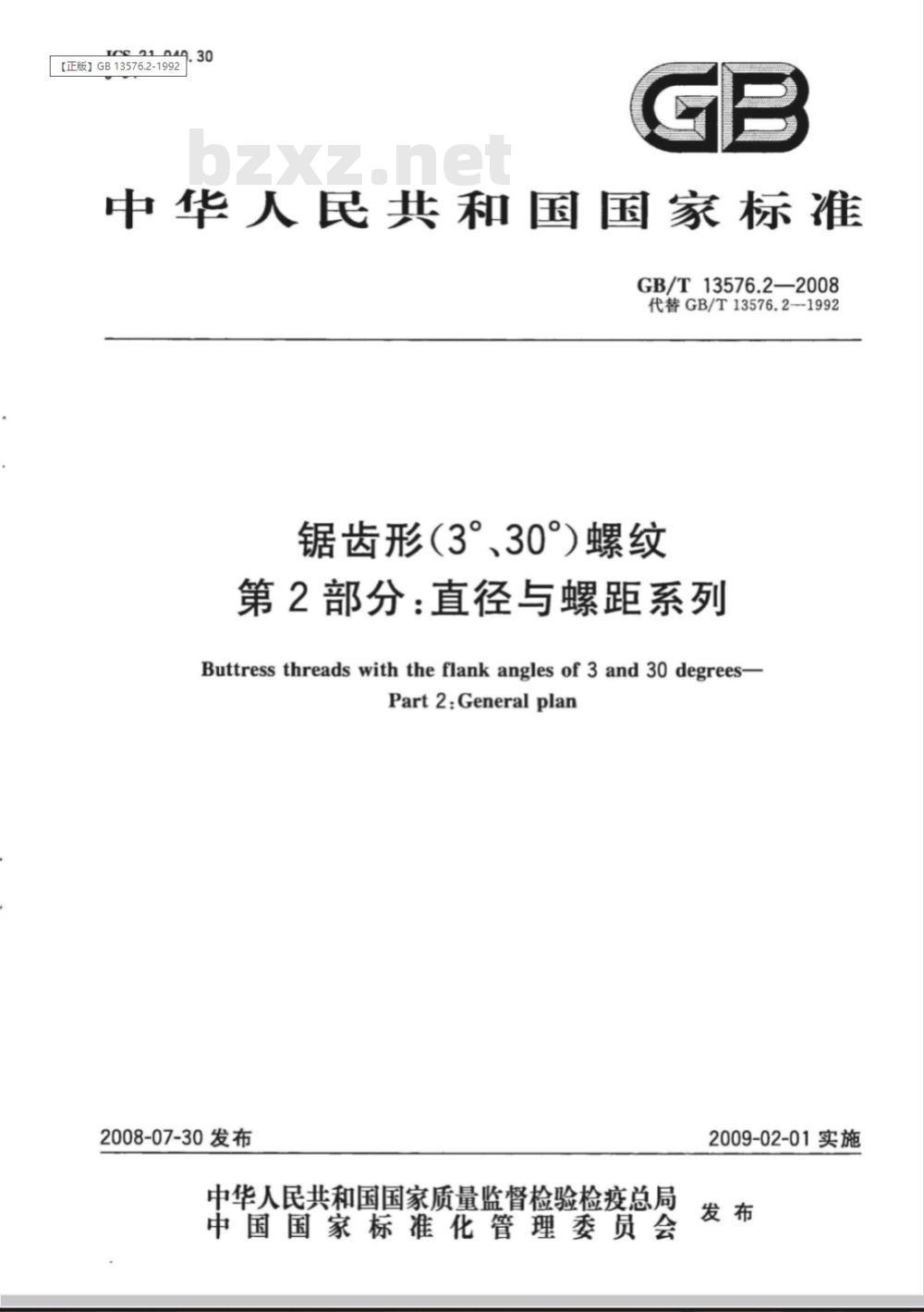

中华人民共和国国家标准
GB/T13576.2—2008
代替GB/T13576.2-1992
锯齿形(3、30)螺纹
第2部分：直径与螺距系列
Buttress threads with the flank angles of 3 and 30 degrees-Part2:Generalplan
2008-07-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

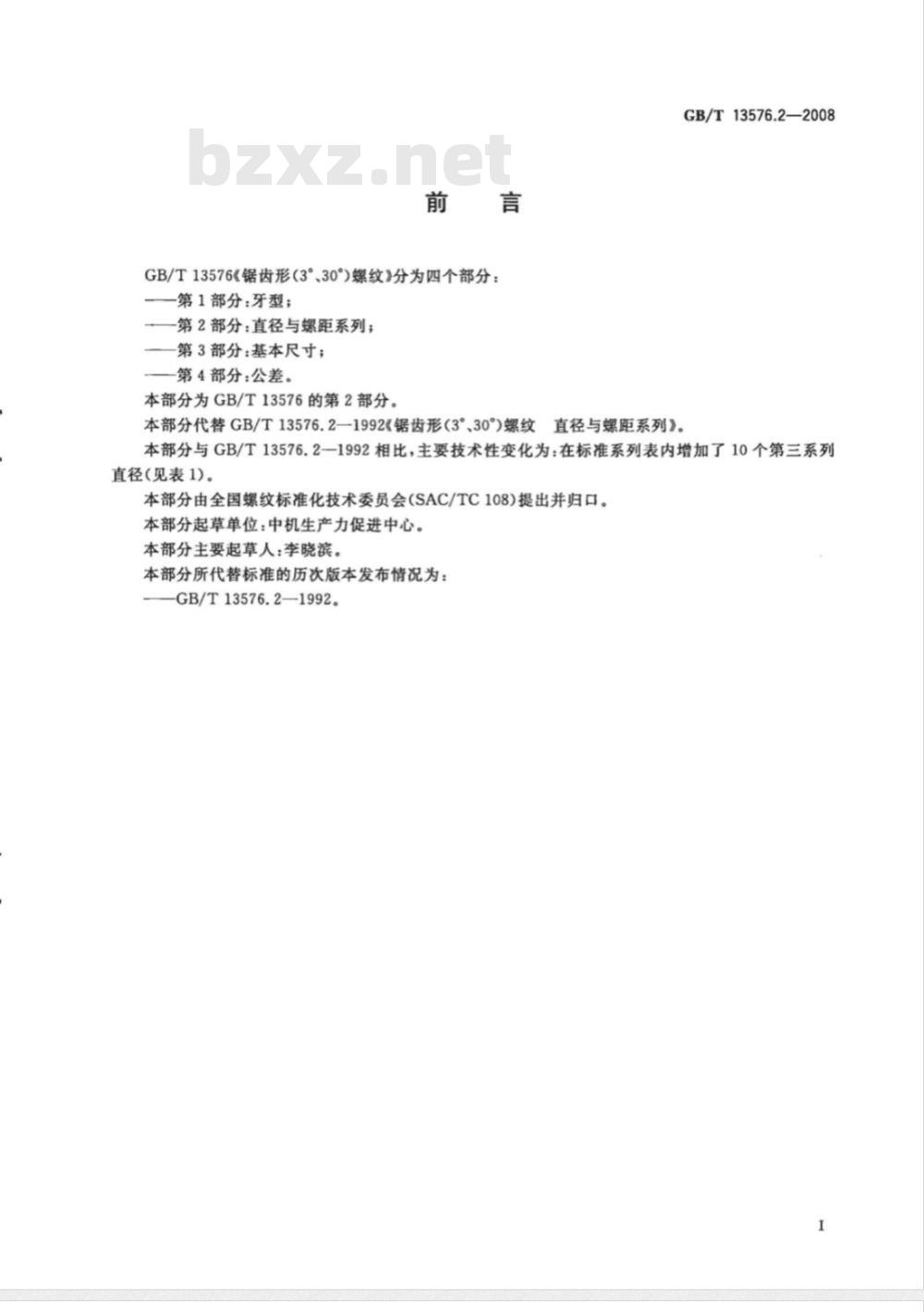

GB/T13576《锯齿形（3°、30）螺纹》分为四个部分：第1部分：牙型；
第2部分：直径与螺距系列；
—第3部分：基本尺寸；
第4部分：公差。
本部分为GB/T13576的第2部分。本部分代替GB/T13576.21992《锯齿形（3°30°)螺纹直径与螺距系列》。
GB/T13576.2—2008
本部分与GB/T13576.2—1992相比，主要技术性变化为：在标准系列表内增加了10个第三系列直径(见表1)。
本部分由全国螺纹标准化技术委员会(SAC/TC108)提出并归口。本部分起草单位：中机生产力促进中心。本部分主要起草人：李晓滨。
本部分所代替标准的历次版本发布情况为：GB/T13576.2—1992。

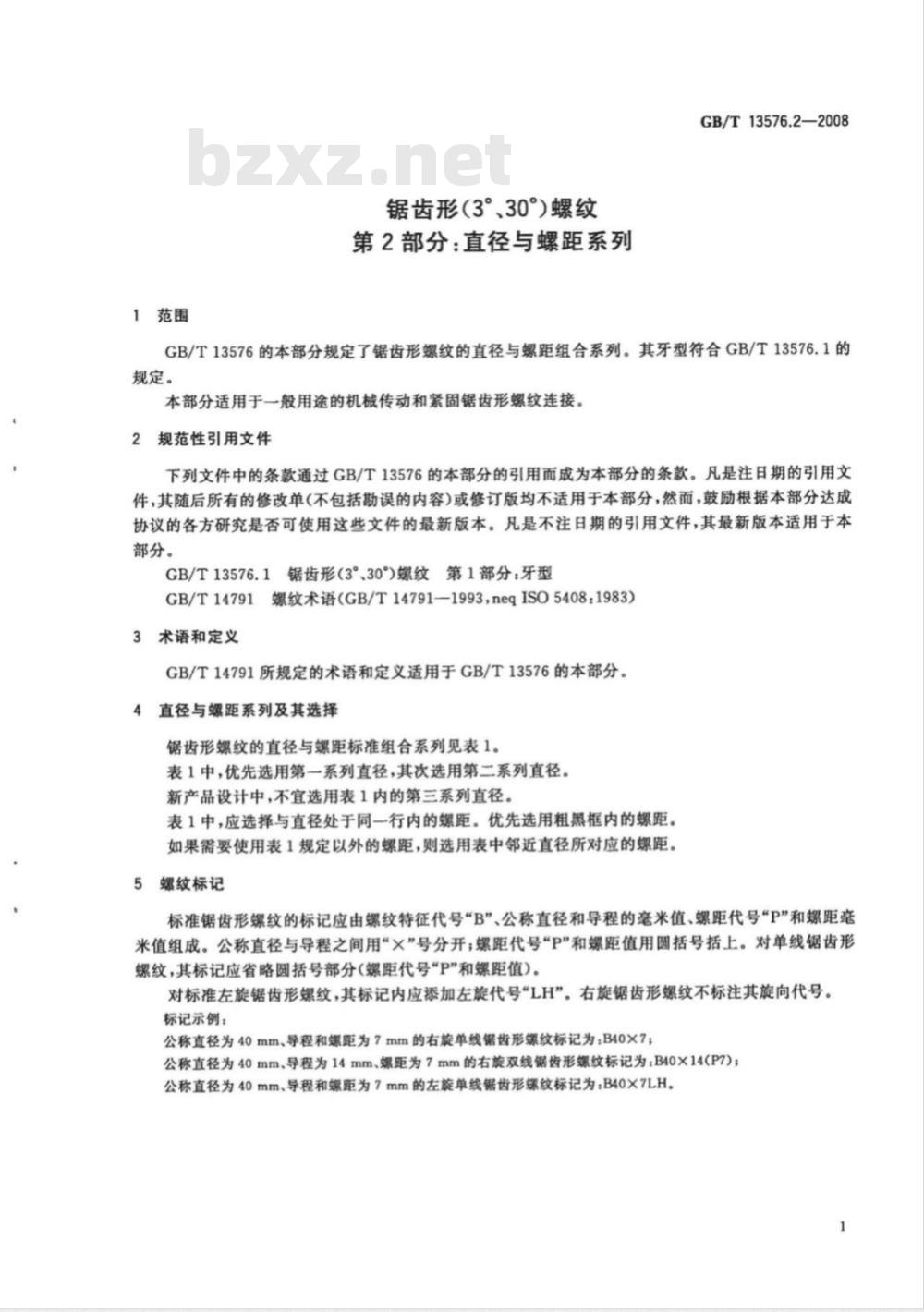

1范围
锯齿形(3°、30°)螺纹
第2部分：直径与螺距系列
GB/T13576.2—2008
GB/T13576的本部分规定了锯齿形螺纹的直径与螺距组合系列。其牙型符合GB/T13576.1的规定。
本部分适用于一般用途的机械传动和紧固锯齿形螺纹连接。2规范性引用文件
下列文件中的条款通过GB/T13576的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T13576.1锯齿形（3°、30)螺纹第1部分：牙型GB/T14791螺纹术语（GB/T14791-1993，neqISO5408：1983）3术语和定义
GB/T14791所规定的术语和定义适用于GB/T13576的本部分。直径与螺距系列及其选择
锯齿形螺纹的直径与螺距标准组合系列见表1。表1中，优先选用第一系列直径，其次选用第二系列直径。新产品设计中，不宜选用表1内的第三系列直径。表1中，应选择与直径处于同一行内的螺距。优先选用粗黑框内的螺距。如果需要使用表1规定以外的螺距，则选用表中邻近直径所对应的螺距5
螺纹标记
标准锯齿形螺纹的标记应由螺纹特征代号“B”、公称直径和导程的毫米值、螺距代号“P”和螺距毫米值组成。公称直径与导程之间用“×”号分开；螺距代号“P”和螺距值用圆括号括上。对单线锯齿形螺纹，其标记应省略圆括号部分（螺距代号“P”和螺距值）。对标准左旋锯齿形螺纹，其标记内应添加左旋代号“LH”。右旋锯齿形螺纹不标注其旋向代号。标记示例：
公称直径为40mm、导程和螺距为7mm的右旋单线锯齿形螺纹标记为：B40×7；公称直径为40mm，导程为14mm、螺距为7mm的右旋双线锯齿形螺纹标记为：B40×14(P7)；公称直径为40mm、导程和螺距为7mm的左旋单线锯齿形螺纹标记为：B40X7LH，1
GB/T13576.2—2008
单位为毫米

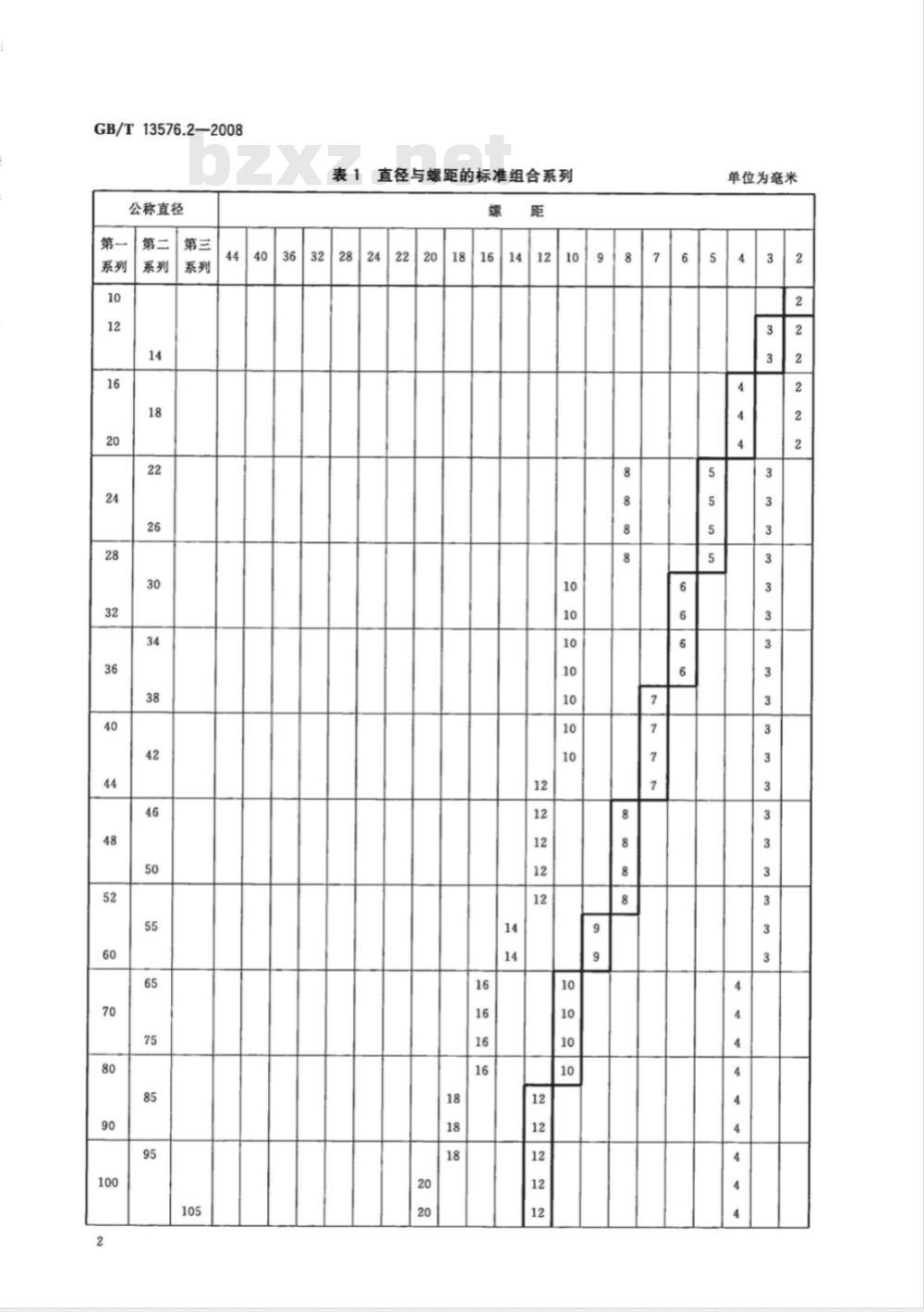

表1直径与螺距的标准组合系列
公称直径
GB/T13576.2-—2008
单位为毫米

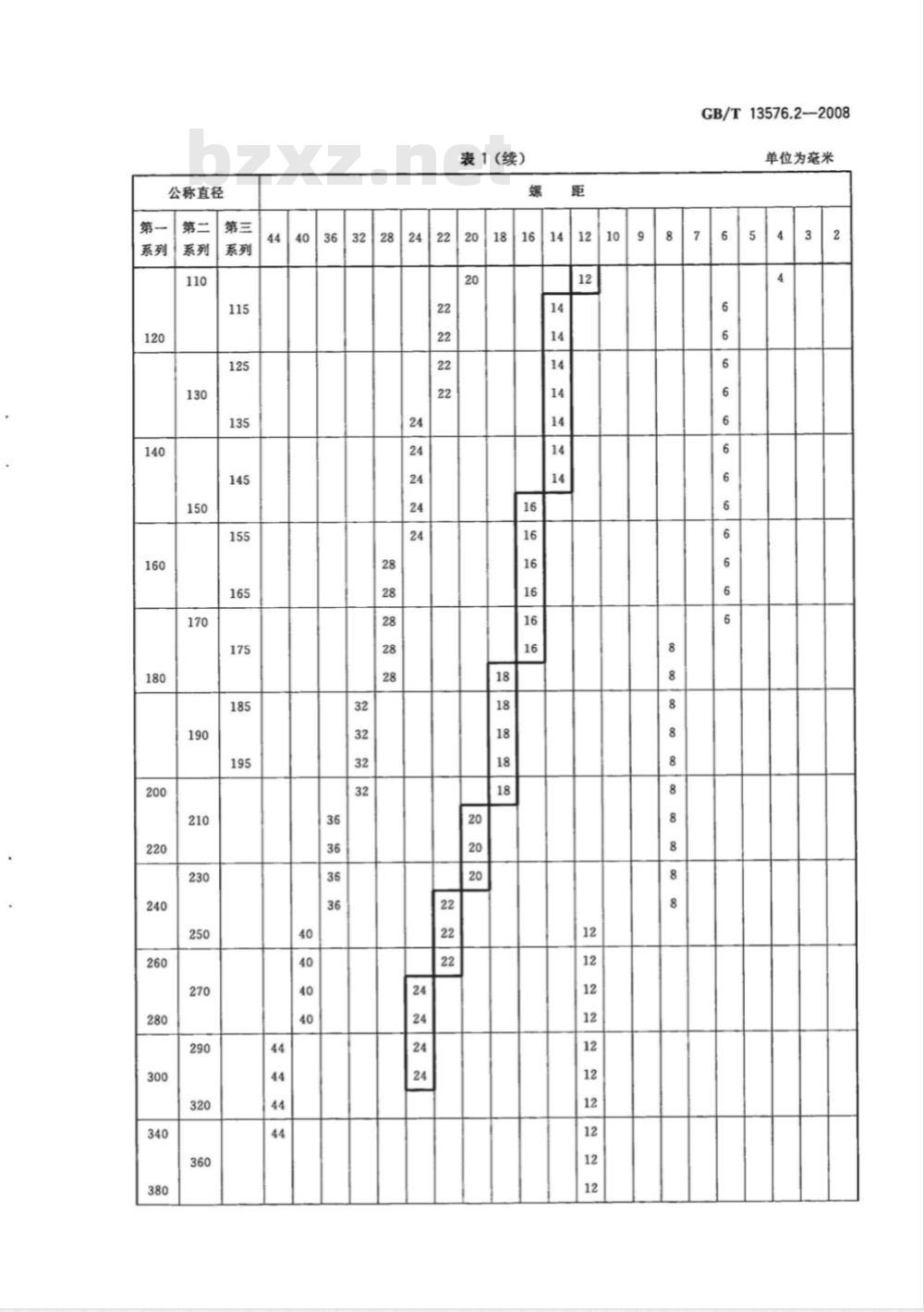

表1(续)
公称直径
GB/T13576.2—2008
公称直径
表1(续）
单位为毫米
